Fließendes Miteinander

5000 m wasserführende Anlage

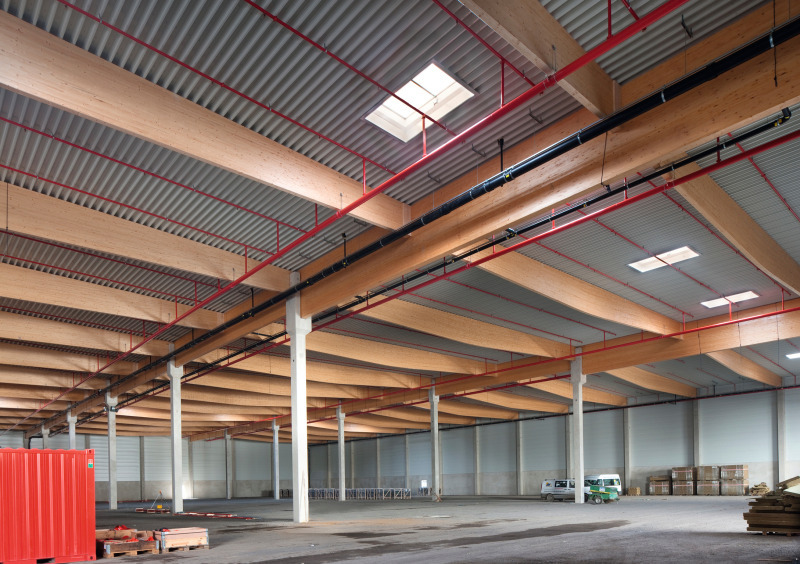

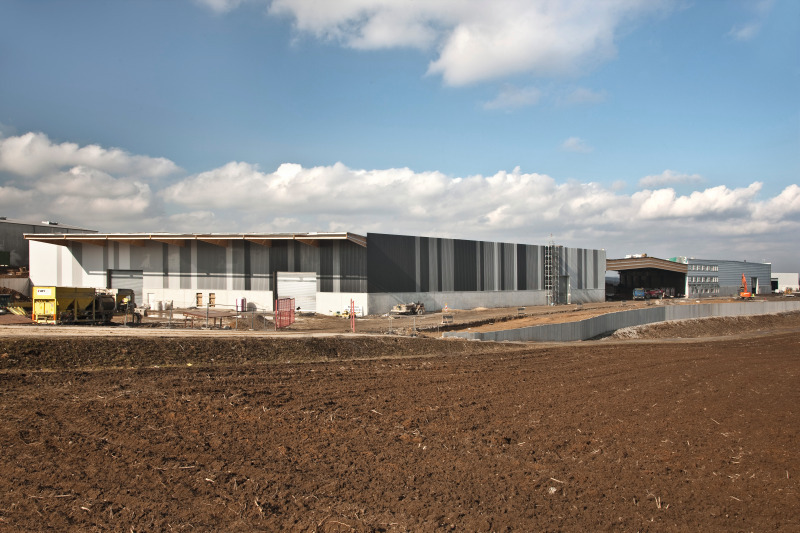

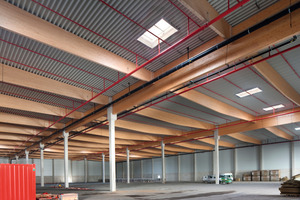

Die fünf einzelnen Hallen- bzw. Brandabschnitte, die durch Betonbrandwände und Brandschutztüren/-tore voneinander getrennt sind, dienen primär als Holzlager. Ein weitläufiges Sprinklersystem baut hier für den Brandfall vor. Die Herausforderung für Sita war, ca. 5000 m Rohrleitung für die Haupt- und Notentwässerung einzuplanen und dabei kollisionsfrei mit der Sprinkleranlage zu harmonieren. Die extreme Größe der Hallenkomplexe und eine Hanglage, die kein umfangreiches Grundleitungsnetz erlaubte, sprachen eindeutig für eine Druckströmungsanlage. Bei der Hauptentwässerung konnten so jede Menge Fallleitungen und damit auch Grundleitungsanschlüsse gespart werden. Bei der Notentwässerung, die als gesonderter Entwässerungsstrang realisiert werden muss, erlaubte das DSS-System eine lange Sammelleitung bis hin zu den idealen Übergabepunkten, an denen frei auf das Grundstück entwässert werden kann.

Abstimmung zwischen den Beteiligten

Die Vorteile einer DSS-Anlage überzeugten den Bauherrn. „Anhand der Baupläne der Firma Richter, die Dachkonstruktion, Anordnung der Hallenschiffe und die Tiefpunktausbildung auf den Dächern vorgaben, nahmen wir erst einmal eine Grobplanung vor“, erläutert Frank Birwe von der Sita-Planungsabteilung. „Nach Freigabe der Grobplanung, die den Kostenrahmen fixierte, war Koopera­tionsarbeit gefragt, vor allen Dingen mit Minimax, dem Hersteller der Sprinkleranlage, die auf dieser Baustelle absolute Priorität hatte.“ Wichtig war die Abstimmung zwischen Sprinkleranlage und Entwässerungssträngen. Als Grundlage für die Ausführungsplanung dienten daher die CAD-Pläne der Sprinklerkonstruk­tion, um die herum die Rohrleitungssysteme für die Haupt- und Notentwässerung konstruiert wurden. Zur Abstimmung der CAD-Planungen erfolgte ein reger E-Mail-Austausch.

Kollisionsprüfung

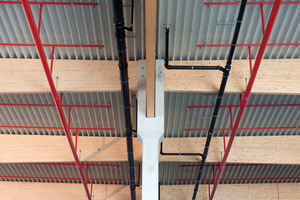

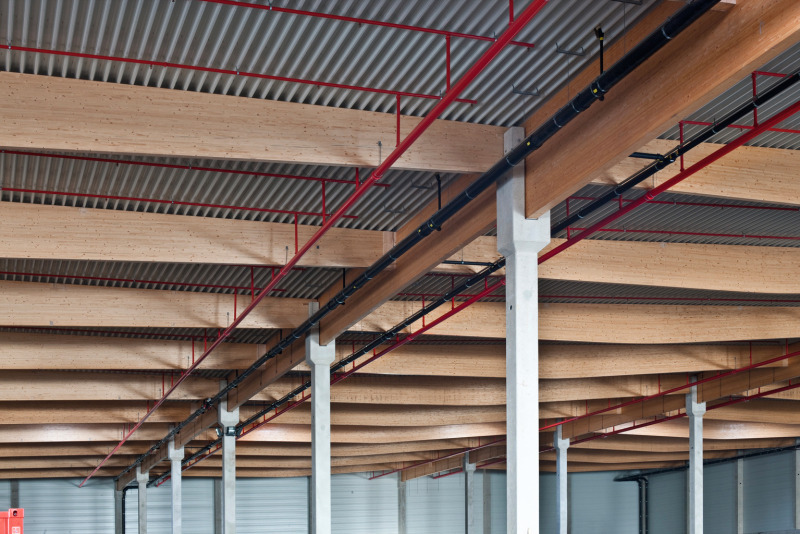

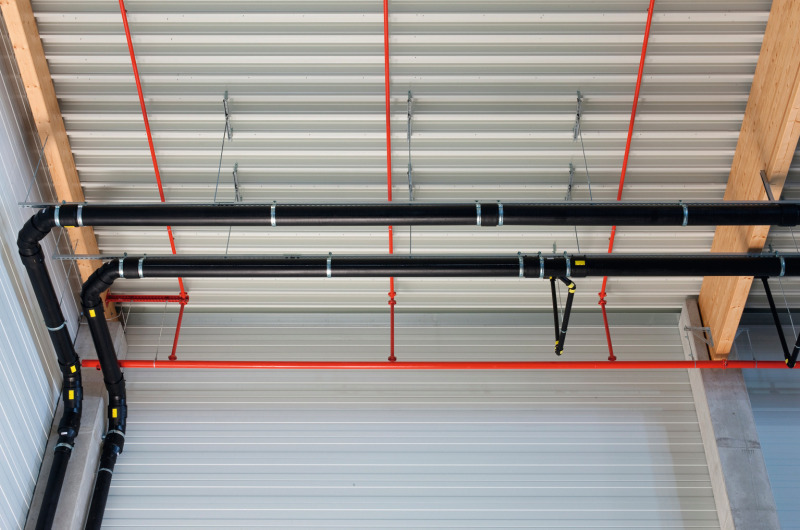

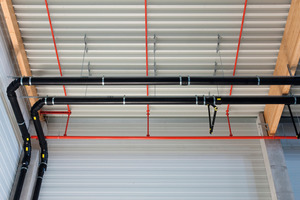

Durch die Sprinkleranlage, die die Aufgabe hat, über die leicht brennbare Lagerware zu wachen, kam der Kollisionsprüfung eine besondere Bedeutung zu. Werden mit ihr normalerweise Kollisionen mit dem Baukörper sowie Lüftung und Versorgungstechnik abgeglichen, so galt es hier auch, die ausgedehnten Sprinklernetze zu berücksichtigen.

Eine nach den Richtlinien des VdS zugelassene Sprinkler­an­lage unterliegt strengsten Vor­schriften. Sprinkler haben einen gewissen Sprühbereich. Und in diesem Sprühbereich der Sprinkler­köpfe darf keine andere Technik vorhanden sein, also keine Sprühbehinderung bestehen. Konkret wird dort gefordert, dass zu den Sprinklerköpfen ein Abstand von 750/800 mm gewahrt wird und zwischen den Entwässerungsleitungen (Außenkante von Rohr zu Rohr) mindestens 1 m Platz sein muss.

Lange Leitung

Die fünf neuen Hallen waren auch für die in Großprojekten erfahrene Sita eine Baustelle der Extreme: große Hallen und eine lange Streckenführung bedeuteten eine Herausforderung. Dazu musste Strang für Strang betrachtet werden, um den hydraulischen Abgleich durchzuführen, der erfolgsbestimmend für die Funktion der gesamten DSS-Anlage ist. Denn je größer die zu überbrückenden Strecken sind, umso höher ist der Reibungsverlust in den Rohren. Es entstehen große Widerstände, die über die gesamte Strecke abgebaut werden müssen. Der Druck, der durch die Fallhöhe entsteht, wird durch die Reibungsverluste wieder gemindert. Durch eine entsprechende Dimensionierung der Rohrleitungen wurde diesem unerwünschten Effekt entgegengewirkt. Ein perfekter hydraulischer Abgleich ist eines der wichtigsten Elemente bei der Planung einer DSS-Anlage. Ist er fehlerhaft und weisen die einzelnen Streckenabschnitte unterschiedliche Abflussleistungen auf, kann es zu Strömungsabrissen im System kommen. Dies würde nicht nur die Effizienz der gesamten Anlage mindern, sondern im Extremfall zu einem Wasseranstau führen, der schnell zu einer statischen Bedrohung für die Dachkonstruktion werden kann. Wichtigstes Ziel bei der Langstreckenplanung in Lindlar war daher die Vollfüllung der Rohre sicherzustellen, die den gewünschten Unterdruck erzeugt, der eine DSS-Anlage so effektiv macht.

Mit einem Berechnungsregen von 349 r_(5,5), und einer Jahrhundert­regenspende von 677 r_(5,100) liegt der Neubaukomplex klimatechnisch gesehen im gemäßigten Bereich. Trotzdem kommen aufgrund der ausgedehnten Dachflächen erstaunliche Werte zusammen, die dokumentieren, was die Entwässerungsanlage am Standort Lindlar „schlucken“ muss. Markus Dresmann von der Produktentwicklung der Sita Bauelemente GmbH:

„Die Hauptentwässerung kann 1465,8 l/s in das Grundleitungsnetz ableiten. Die Notentwässerung, die frei auf das Grundstück entwässert, kann zusätzlich 1377,6 l/s abführen. Im Falle eines Jahrhundertregens, der statistisch gesehen nur alle einhundert Jahre zu erwarten ist, entspräche die Gesamtablaufleistung der beiden voneinander unabhängig arbeitenden Systeme 2843,4 l/s, also circa 19 Badewannenfüllungen in jeder Sekunde.“

Tiefpunktausbildung mit „Schweinerücken“

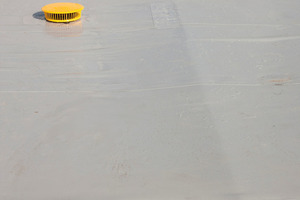

Kehllinien mit Gefälledämmung zu den Tiefpunkten gliedern die weitläufige Flachdachfläche. Frank Birwe von der Sita Planungsabteilung präzisiert: „Der Einsatz der sogenannten ‚Schweinerücken‘, also Gefälleplatten, die das Wasser zu den Tiefpunkten leiten, stellt sicher, dass die Fläche komplett sicher entwässert werden kann. Arbeitet man nur mit durchgehenden Kehllinien, ergeben sich auch mal Flächen, bei denen das Wasser stehen bleibt. Ein unerwünschter Effekt, der durch die Schweinerücken-Ausbildung vermieden wird.“

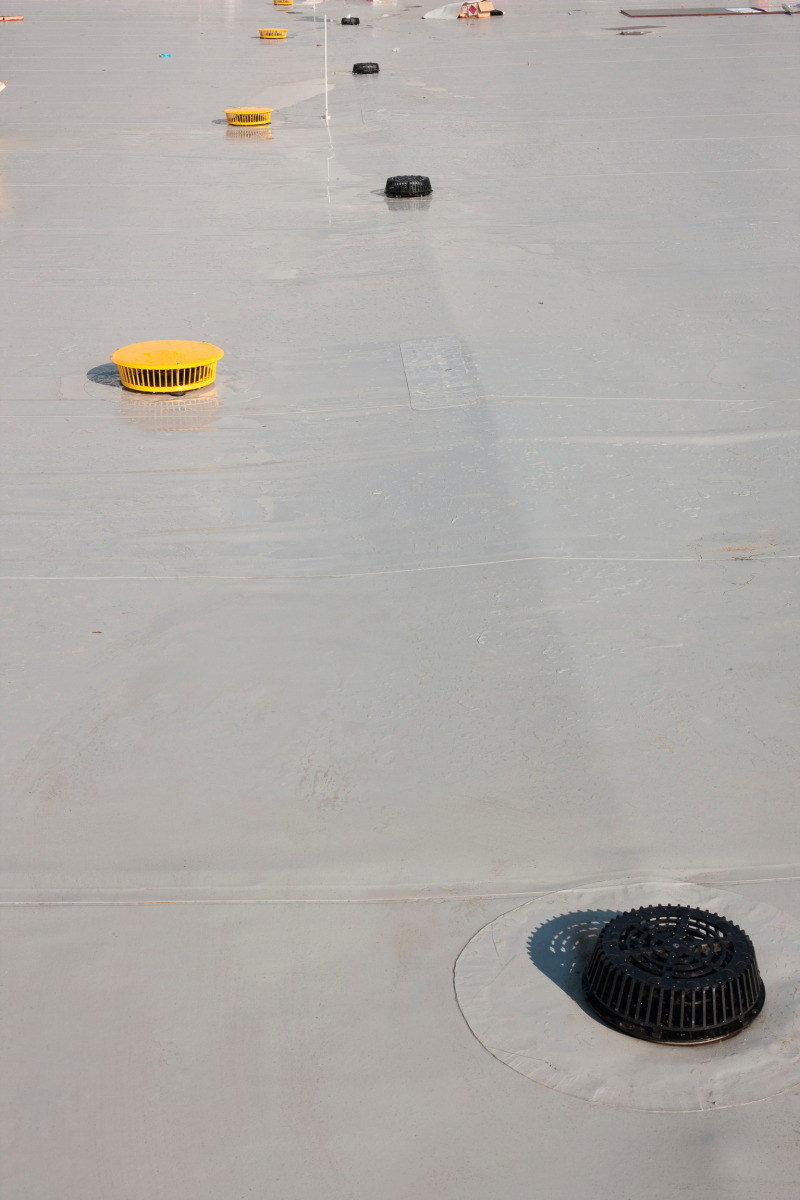

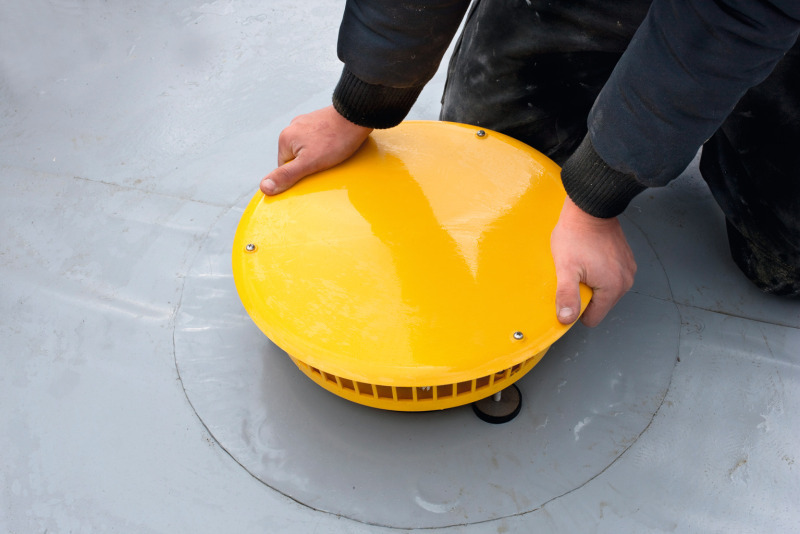

An jedem Tiefpunkt wurde ein „SitaProfi DSS“-Gully mit Aufstockelement verbaut, dem jeweils ein Gully mit Aufstock- und An­stauelement für die Notentwässerung zur Seite steht. Während die Hauptentwässerer das Wasser an die Grundleitung übergeben, führen die Notentwässerer das Wasser entsprechend der EN 12 056-3 und DIN 1986-100 frei auf schadlos überflutbare Flächen ab. Nur der Bereich der Verladegasse wurde auf Wunsch als Freispiegelsystem ausgeführt.

Rohrbefestigung per Montageschiene

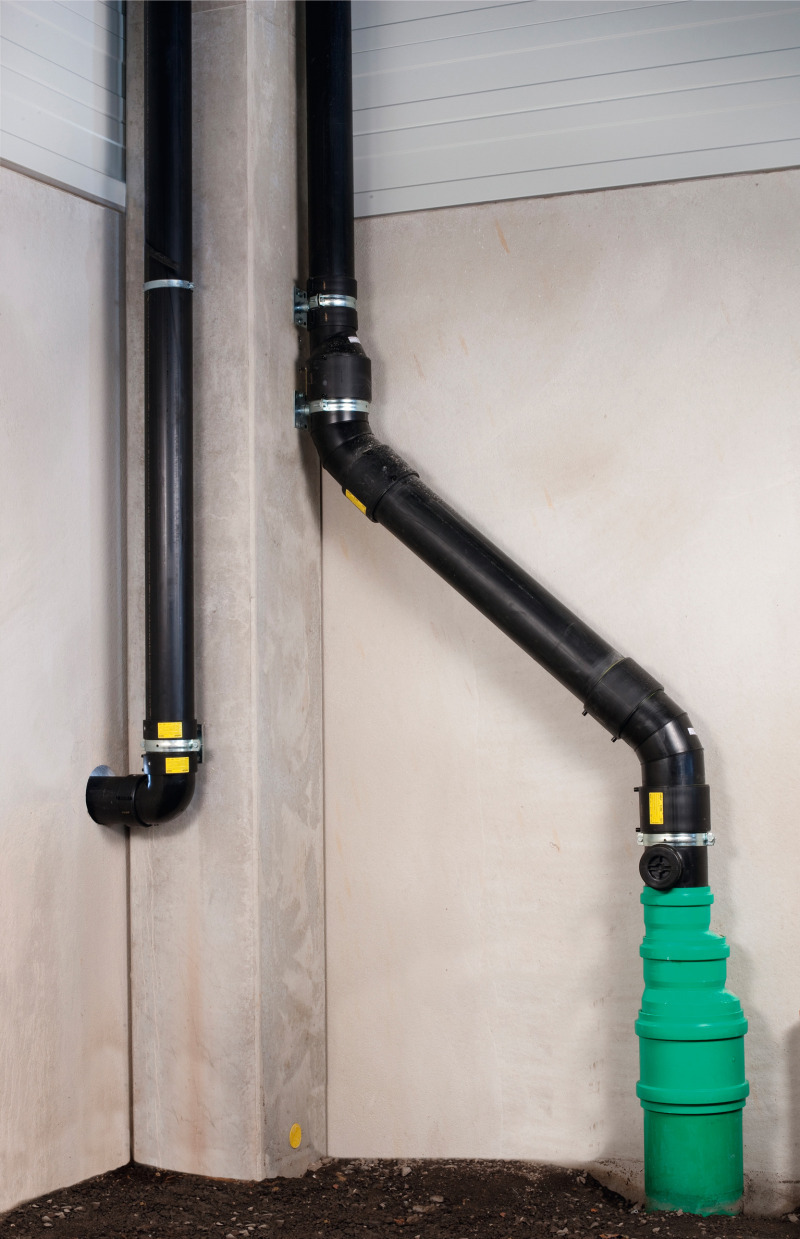

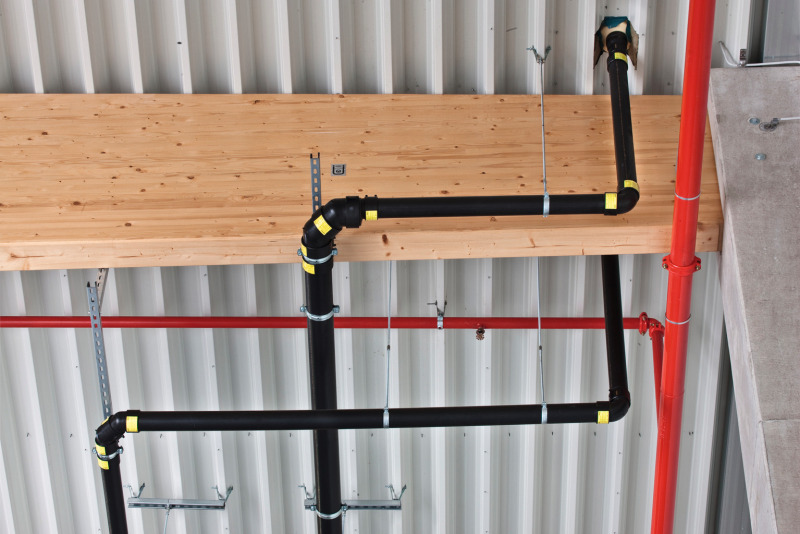

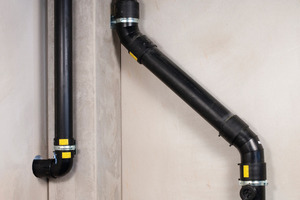

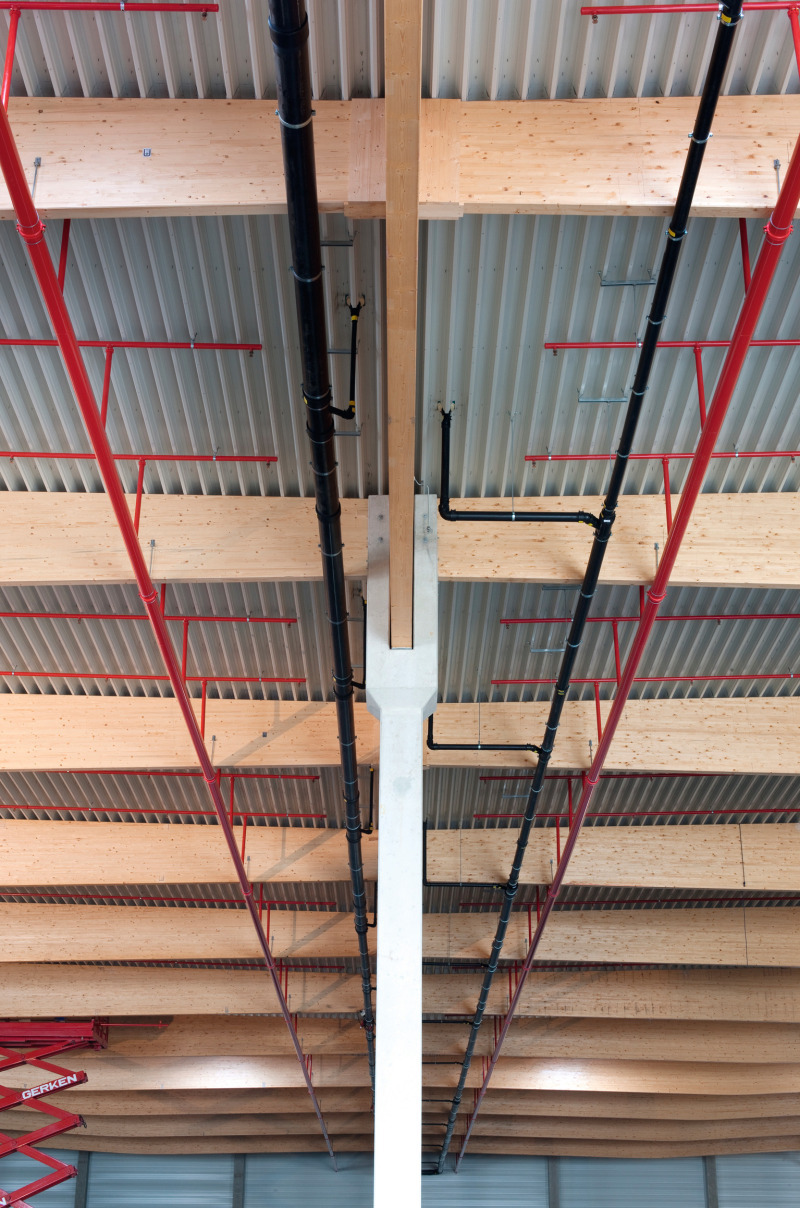

5000 m PE-Rohre mit insgesamt 205 Gullys verbinden sich zu einem Ent­wäs­serungssystem. Mit ihrem geringen Gewicht tragen die PE-Rohre zur Begrenzung der Dachlast bei, die weiträumig mit einer Photovoltaikanlage ausgestattet wurden. Das „SitaDSS“-Befestigungssystem, das sich durch eine mitlaufende Schienenführung und Festpunktausbildungen an Rohr und Baukörper auszeichnet, erwies sich als ideal für die extremen Spannweiten. Festpunktausbildungen, die die Rohrleitung im Abstand von fünf Metern und alle Abzweige zu den Gullys fixieren, sorgen für sicheren Halt. Thermisch be­dingte Längenausdehnungen und ein Durchbiegen der Rohre werden verhindert. Dem soge­nann­ten „Aufschaukeln“ des mit Hoch­druck arbeitenden Systems wird vorgebaut, indem Be­wegungen sicher in die Halte­kon­struktion eingeleitet wer­den.

Fazit

Bei dem Hallenneubau in Lindlar erweist sich die DSS-Druckströmungsanlage wieder einmal als Leistungsträger mit Problemlösungsqualität. Die Entwässerung der weitläufigen Dachflächen und die extremen Spannweiten der Holzlagerhallen konnten so sicher bewältigt werden. Durch das fließende Miteinander der↓

Planungsexperten bei Minimax und Sita wurde auch die Herausforderung, Sprinkler- und Entwässerungsanlage kollisionsfrei zu installieren, just-in-time bewältigt.
