Erkenntnisse zum Armaturenanschluss

Durch diverse Lösungsmöglichkeiten oder die Empfehlung zur T-Stück-Installation wird der Fokus ausschließlich auf die Temperatur am Kaltwasseranschluss PWC (potable water cold) gelegt. Dabei sind für den bestimmungsgemäßen Betrieb einer Trinkwasser-Installation ebenfalls die Warmwassertemperatur PWH (potable water hot) und die Stagnationszeiten relevant. Insbesondere bei der Anbindung über eine T-Stück-Installation dürfte nach DIN 1988-200 ab dem Zirkulationsabgang ein Leitungsinhalt bis zu 3 l angesetzt werden. Dadurch wird zwar eine thermische Trennung erreicht, jedoch zeitgleich ein durch unnötig lange Stag­na­tions­strecken erhöhtes Verkeimungsrisiko in Kauf genommen.

Temperaturanforderungen PWC nach DIN 1988-200

In der Fachwelt ist die Problematik der Überschreitung der Kaltwassertemperatur PWC durchaus bekannt. Jedoch liegt das Problem vielmehr in einer systematischen Überschreitung der Temperaturen in der Trinkwasserinstallation und nicht allein in den endständigen Bereichen, wie z.B. am Armaturenanschluss. Dies geht ebenfalls aus der DIN 1988-200 hervor, die eine Kaltwassertemperatur ≤ 25 °C nach 30 s bei einer voll geöffneten Armatur fordert. Allein durch hohe Raumtemperaturen, aufgrund innerer oder äußerer Wärmelasten, kann es zu überhöhten Temperaturen im Armaturenanschlussbereich kommen. Die Temperaturanforderungen an PWC liegen nach DIN 1988-200 daher nicht unmittelbar an der Armatur, sondern im System.

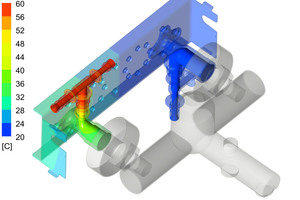

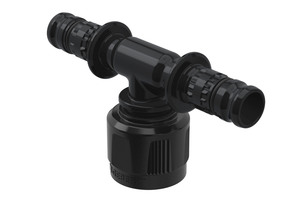

Geberit hat daher in eigenen labortechnischen Prüfungen die bereits seit Jahren bestehenden Produktlösungen auf die Wärmeübertragung von PWH auf PWC am Armaturenanschluss getestet, um Planern und Installateuren eine einfache und sichere Lösung an die Hand geben zu können. Dabei wurde das Hauptaugenmerk nicht nur auf die Temperatur PWC, sondern auch auf möglichst geringe Stagnationsmengen an den Armaturenanschlüssen gelegt. Das Ergebnis der Untersuchungen zeigt, dass durch den Einsatz von Geberit-„MasterFix“-T-Stücken die Wärmeübertragung am Armaturenanschluss stark reduziert und zeitgleich eine durchgeschleifte Installation ohne zusätzliche Formteile mit geringem Stagnationspotential realisiert werden kann. Wenn die Rohrleitungen fachgerecht (PWH oben und PWC unten) angeordnet werden, ist bei Geberit-„MasterFix“ eine Unterscheidung zwischen einer an die Armatur unmittelbar angeschlossenen Zirkulationsleitung oder einer Installation ohne Zirkulation nicht mehr notwendig.

Um Gewissheit über die Temperaturentwicklung in einer Trinkwasserinstallation zu erhalten, kann die Installation um Temperaturfühler ergänzt werden, die in direkter Verbindung zu einer Hygienespülung stehen können. Neben der Reduktion der Wärmeübertragung durch die „MasterFix“-Technologie, kann beispielsweise durch die Geberit-Hygienespülung zusätzlich der bestimmungsgemäße Betrieb bei Nichtnutzung aufrechterhalten werden [1].

Fazit

Aufgrund der gesammelten Erkenntnisse setzt Geberit auf eine sichere, einfache und wirtschaftliche Lösung, die die normativen Anforderungen vollumfänglich erfüllt und bei jeder Einbausituation und Rohrleitungsführung geeignet ist. Mit der Weiterentwicklung von „MasterFix“ können alle Bausituationen effizient und kostengünstig realisiert werden. Durch den Geberit-Systemgedanken ergeben sich zusätzlich wirtschaftliche Vorteile, da in Kombination mit den Vorwandsystemen bereits der kompatible Armaturenanschluss mitgeliefert wird. Dieser kann direkt mit „MasterFix“ werkzeuglos angeschlossen werden.
