Korrosion durch Sauerstoffeintrag

Stand der Technik

Die in Deutschland bekannteste technische Regel zur Beurteilung der Korrosionsgefährdung von Heizanlagen ist die VDI 2035-2. Eine aktualisierte Version liegt bereits im Entwurf vor. Daneben gibt es noch die DIN EN 14868 als Leitfaden für die Ermittlung der Korrosionswahrscheinlichkeit in geschlossenen Wasserzirkulationssystemen < 110 °C (also auch Kühl- und Kältesysteme), die es ebenfalls zu beachten gilt. Die VDI 2035 geht explizit von korrosionstechnisch geschlossenen Systemen aus, in denen es also keinen signifikanten Sauerstoffeintrag gibt, während die Europäische Norm zusätzlich auch Anlagen mit Sauerstoffzutritt in die Betrachtung einbezieht.



Die Rolle des Sauerstoffs

In den betrachteten Heiz- und Kühlsystemen werden die Korrosionsprozesse im Wesentlichen durch die Menge des eindringenden Sauerstoffs bestimmt, solange sich die pH-Werte des Kreislaufwassers mehr oder weniger im Bereich von 8 bis 9 bewegen. Grundsätzlich ist die Reduktion eines Oxidationsmittels, wie z.B. Sauerstoff, notwendig, damit der Auflösungsprozess am metallischen Werkstoff ungehindert weiter fortschreiten kann. Auch Säuren – erkennbar am niedrigen pH-Wert des Kreislaufwassers – erfüllen diese Voraussetzung. Die mögliche Geschwindigkeit dieses Korrosionsprozesses hängt aber noch von anderen Wasserparametern ab, dazu später mehr.

Sauerstoff kann auf verschiedenen Wegen in ein Heiz- oder Kühlsystem eingebracht werden:

Die Korrosionsrate bleibt vernachlässigbar gering, wenn der im Füllwasser vorhandene natürliche Sauerstoffgehalt durch Korrosionsprozesse verbraucht ist, über die Lebensdauer der Anlage nicht mehr als deren doppeltes Anlagenvolumen nachgespeist wird und Sauerstoffzutritt nicht nennenswert möglich ist. Bei großen, verzweigten Anlagen ist dies aber in der Praxis kaum zu realisieren.



Der Korrosionsprozess

Grundsätzlich hat Schwarzstahl die Tendenz, sich in wässriger Umgebung (gemäß Fe Fe²⁺ + 2 e^–) aufzulösen, wie in Bild 1 schematisch gezeigt. Die am Metall zurückbleibende Ladung (e^–) wird in unmittelbarer Nähe zur Austrittstelle einem Oxidationsmittel – in der Regel im Wasser gelöstem Sauerstoff – angeboten, wobei sich Hydroxidionen gemäß ½ O₂ + 2e^– + H₂O 2 OH^– bilden. Der „elektrische“ Ladungsausgleich geht dabei über das Wasser und steht in direkter Beziehung zu dessen elektrischer Leitfähigkeit. Eine niedrige Leitfähigkeit, wie sie bei salzarmer Betriebsweise gegeben ist, begrenzt die Korrosionsgeschwindigkeit deutlich, kann aber letztlich auch nicht vor Sauerstoffkorrosion schützen.

Werkstoffe aus Aluminiumlegierungen sind hinsichtlich Sauer­stoffkorrosion deutlich weniger empfindlich, da sich dieser Werkstoff im sauerstoffhaltigen Wasser sehr gut passivieren kann. Sind allerdings Chloridionen in höherer Konzentration vorhanden, kann es trotzdem zu Lochkorrosion und Wanddurchbrüchen kommen. Dies gilt mehr oder weniger auch für molybdänfreie nicht rostende Stähle. Bei einer salzarmen Betriebsweise nach VDI 2035 (LF < 100 µS/cm) werden diese kritischen Chloridkonzentrationen jedoch nie erreicht.

Aber selbst, wenn für einen Werkstoff alle Wasserparameter passen, kann dieser trotzdem durch sedimentierende Stoffe, z.B. durch Korrosionsprodukte anderer Werkstoffe, so geschädigt werden, dass ein Schaden eintritt (Bild 3).



Wasserseitige Einflüsse auf die Sauerstoffkorrosion

Das Ausmaß sowie die Geschwindigkeit einer möglichen Sauer­stoffkorrosionserscheinung hängen von mehreren Einflussfaktoren ab. Primärer Faktor ist natürlich die Konzentration an gelöstem Sauerstoff im Kreislaufwasser, aber auch die Parameter Härte, pH-Wert und Leitfähigkeit spielen eine Rolle. Dies soll nachfolgend etwas detaillierter beleuchtet werden.

Sauerstoffkonzentration

Nicht speziell entgastes oder sauerstoffgezehrtes Füllwasser enthält 8 bis 11 g/m³ gelösten Sauerstoff. Bei der Reaktion mit Bauteilen aus Schwarzstahl bildet sich dadurch letztlich Magnetit (je m³ ca. 36 g), gleichzeitig sinkt die Sauerstoffkonzentration auf Werte < 0,1 mg/l ab. In der Praxis werden bei korrosionstechnisch geschlossenen Anlagen Werte von 0,03 bis 0,1 mg/l gemessen. Die VDI 2035 nennt hier einen Grenzwert von 0,1 mg/l, unterhalb dessen keine Schäden zu erwarten sind. Für direkt an die Fernwärme angeschlossene Anlagen sind nach AGFW FW 510 aber strengere Vorgaben (0,02 bis 0,1 mg/l) zu beachten.

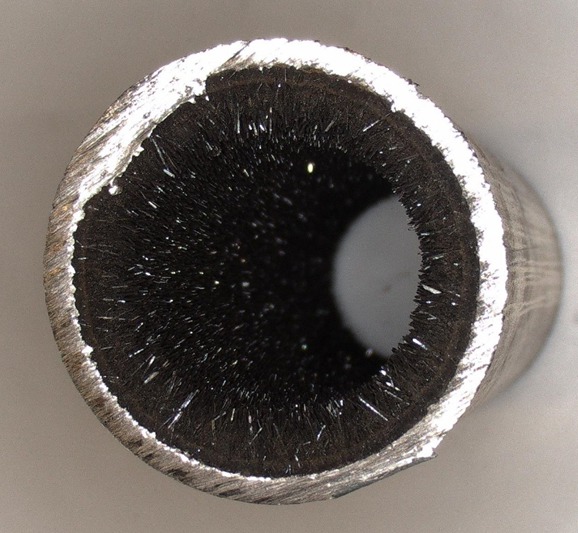

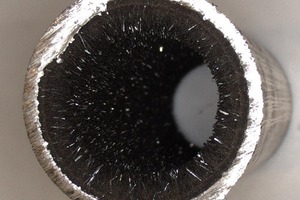

Dem Korrosionsmodell von Bild 1 entsprechend, kann eine höhere Sauerstoffkonzentration auch mehr elektrische Ladung (e^–) übernehmen, die von den austretenden positiven Eisenionen beim Übertritt ins Heizungswasser am Metall zurückgelassen werden. Diese Depolarisation stellt eine Voraussetzung für den ungehinderten Auflösungsvorgang des metallenen Festkörpers dar. Letztlich führt dies zu einem Versagen des Bauteils oder zumindest zu einer übermäßigen Bildung von Magnetit (siehe Bild 4). Fehlt der Sauerstoff, kommt dieser Korrosionsprozess zum Stillstand.



Elektrische Leitfähigkeit des Heizungswassers

Beim Korrosionsvorgang nach Bild 1 treten sowohl positive Fe²⁺- als auch negative OH^–-Ionen in das Wasser über. Deren elektrischer Ladungsausgleich erfolgt über das Wasser und wird von einer zunehmenden Wasserleitfähigkeit begünstigt. Niedrige Leitfähigkeiten behindern neben diesem auch alle anderen elektrochemischen Vorgänge an der Metalloberfläche.



pH-Wert des Heizungswassers

Zunächst entscheidet der pH-Wert darüber, ob sich auf dem Metall eine Deckschicht ausbilden kann oder nicht. In Bild 5 sind die pH-Bereiche für die Werkstoffe Eisen, Kupfer und Aluminium dargestellt, bei denen sich eine sog. Passivschicht aus Korrosionsprodukten bildet, die zumindest die weitere Flächenkorrosion massiv eindämmt. Als bestmöglichen Kompromiss für die im Heizkreis verbauten Metalle fordern die einschlägigen Regelwerke, insbesondere die VDI 2035, einen pH-Bereich von 8,2 bis 9,0. Für Anlagen ohne Aluminiumkomponenten sollte der pH-Wert jedoch zwischen 9,3 und 10,0 gewählt werden, nicht nur wegen des passiven Verhaltens des Eisens, sondern auch deshalb, weil die Reduktion des Sauerstoffs an der Metalloberfläche vom pH-Wert abhängig ist und bei niedrigeren pH-Werten leichter abläuft. Hinzu kommt noch, dass bei pH-Werten < 6,0 zunehmend die Säurekorrosion in Aktion tritt und die H⁺-Ionen den Sauerstoff als Oxidationsmittel abzulösen beginnen. Derart niedrige pH-Werte sind bei verschleppten, zu Säuren degradierten Frostschutzmittelresten im Heizungswasser keine Seltenheit.



Härte

Etwas Resthärte im Heizungswasser wirkt sich grundsätzlich positiv aus, was die Sauerstoffkorrosion betrifft. Dies rührt daher, dass die Reduktion von Sauerstoff die Metalloberfläche alkalisiert (Bildung von OH^–), wodurch dort Kohlensäure gebunden wird. Befindet sich gelöster Kalk im Wasser, wird dieser sich an der alkalisierten Metalloberfläche abscheiden und so die weitere Reaktion behindern oder, in anderen Worten: inhibieren. Signifikant ist dieser Effekt vor allem bei neutralen Wässern. Korrosionschemisch betrachtet wirkt Kalziumkarbonat hier als sogenannter kathodischer Korrosionsinhibitor. Nicht erwähnt werden muss, dass es hier im Gegensatz zu anodisch wirkenden Inhibitoren – bei einer möglichen Unterdosierung – zu keiner erhöhten lokalen Korro­sionserscheinung kommt.

In der Zusammenfassung bedeutet dies, dass eine salzarme Betriebsweise mit möglichst hohem pH-Wert wasserseitig zwar den bestmöglichen Korrosionsschutz darstellt, aber für die Fälle eines nennenswerten Sauerstoffeintrags keinen wirklichen Schutz bietet. Lässt sich ein Sauerstoffeintrag nicht durch andere technische Maßnahmen, z.B. mittels Systemtrennung, beherrschen, kann die direkte Sauerstoffbindung oder auch der Einsatz von Korrosionsinhibitoren im Heizwasser erwogen werden. Bevor wir die Möglichkeiten der Sauerstoffbindung näher beleuchten, ein paar Sätze zur den sogenannten Vollschutzprodukten, die auch in korrosionstechnisch offenen Systemen zum Einsatz kommen.



Vollschutzprodukte

Produkte dieser Art enthalten meist auch anodisch wirkende Korrosionsinhibitoren, die in der Wirkstoffkonzentration – i.d.R. jährlich – zwingend überprüft werden müssen und mehr oder weniger nur auf blanken Metalloberflächen messtechnisch schöne Ergebnisse von Schutzschichten zeigen. Deshalb wird auch eine vorhergehende, chemische Reinigung vom Hersteller gefordert.

Benzotriazole, eine häufig verwendete Substanzgruppe, zeigen beispielsweise eine hohe Mobilität im Boden, werden von der Kläranlage nur unzureichend entfernt und gelangen so in die aquatische Umwelt [1]. Gilt das Produkt als biologisch abbaubar, dient es nebenbei noch als Nahrung für Mikroorganismen, die nicht nur isolierende Biofilme bilden, sondern u.U. Sulfat zu stark korrosiv wirkendem Sulfid reduzieren können. Dem wiederum wird oft mit einem Biozidzusatz begegnet. Das Minimierungsgebot wird hierbei komplett übergangen.



Elektrochemische Verfahren zur Sauerstoffbindung

Diese Verfahren nutzen ein „unedles“ Metall – i.d.R. eine Magnesiumlegierung – im galvanischen Kurzschluss mit einem Bauteil aus Edelstahl kurzgeschlossen. Während sich das Magnesium auflöst, findet parallel dazu an der Edelstahl-Oberfläche die elektrochemische Reduktion von Sauerstoff statt. In der Summe entsteht dann Magnesiumhydroxid als Korrosionsprodukt, das als Schlamm entfernt werden muss. Gleichzeitig wird der pH-Wert etwas angehoben. So weit, so gut, wäre da nicht die Sauerstoffbindegeschwindigkeit recht niedrig und das Gerät auch eher für den Hauptstrom auszulegen. Wird die Anlage salzarm betrieben, ist der Einsatz zu hinterfragen. Entgegen anderslautenden Aussagen empfiehlt die VDI 2035 den Einsatz dieser Geräte nicht explizit als technisch gute Lösung zur Sauer­stoffbindung.

Chemische Verfahren zur Sauerstoffbindung

Für die chemische Bindung von Sauerstoff wird meist Natriumsulfit dazu dosiert, das ab Temperaturen von ca. 40 °C eine hohe Sauerstoffbindegeschwindigkeit zeigt. Organische Bindemittel wirken erst oberhalb von 60 °C, fördern die Biofilmbildung und erhöhen so die Wahrscheinlichkeit für mikrobiell induzierte Korrosionserscheinungen. Die VDI 2035 rät daher – in ihrem Gültigkeitsbereich – zum Verzicht.

Aber auch Natriumsulfit zeigt Nebenwirkungen. Bei der Reaktion mit Sauerstoff entsteht Sulfat, das die Leitfähigkeit des Heizwassers im Laufe der Zeit stark erhöht. In der Anlagenpraxis finden sich hier nicht selten Werte bis 2.000 µS/cm, was gelegentlich Ausblühungen (Salzkrusten) an Regelventilen verursacht. Zudem besteht v.a. im Niedertemperaturbereich auch wieder eine erhöhte Wahrscheinlichkeit, dass sulfatreduzierende Mikroorganismen korrosiv wirkendes Sulfid erzeugen.

Neues physikalisch chemisches Verfahren

Bei dieser Art von „Filterpatrone“ kann der im Wasser gelöste Sauerstoff direkt beim Hindurchströmen eliminiert werden. Der Prozess ist allerdings von der Wassertemperatur abhängig. Wird eine Heizanlage mit kaltem Wasser über eine solche Patrone – ggf. in Kombination mit einer Entsalzung oder Enthärtung – neu befüllt, können dem Füllwasser direkt 80 % Sauerstoff entzogen werden. Logischerweise bilden sich dann auch 80 % weniger Korrosionsprodukte, die z.B. die Topmeter von Fußbodenheizungsverteilern belegen könnten. Dabei ist es unerheblich, ob die Sauerstoffzehrpatrone vor oder hinter der Aufbereitungseinheit platziert wird.

Prädestiniert für dieses Filterverfahren ist die Anwendung während des Heizbetriebs im Teilstrom, wobei bereits ab einer Wassertemperatur von 40 °C der Sauerstoff mit hoher Geschwindigkeit auf eine Restkonzentra­tion von < 0,02 mg/l gezehrt wird. Im einfachsten Fall kann mittels Edelstahlwellrohren und einem sogenannten „Tacosetter“ eine solche Filterpatrone zwischen Rücklauf und Vorlauf (saugseitig!) installiert werden.

Technisch eleganter ist die Lösung in Kombination mit einem festinstallierten Modul zur Teilstromentsalzung (Bild 6). Hier kann das Wasser entweder ständig oder zeitgesteuert mechanisch filtriert und vom Restsauerstoff befreit werden. Falls erforderlich, lässt sich zudem eine Entsalzungspatrone in Abhängigkeit der Leitfähigkeit des Anlagenwassers automatisch hinzu schalten.

Quellen

[1] Grundwasserdatenbank Wasserversorgung, 23. Jahresbericht 2014

Literaturempfehlung

VDI 2035, Vermeidung von Schäden in Warmwasser-Heizungsanlagen, Steinbildung und wasserseitige Korrosion (Entwurf 03/2019)  DIN EN 14868, Korrosionsschutz metallischer Werkstoffe – Leitfaden für die Ermittlung der Korrosionswahrscheinlichkeit in geschlossenen Wasser-Zirkulationssystemen (11/2005) Kruse, C.-L., Der Lufteintrag ist nach wie vor ein Problem, Heizungsjournal 12/2008 BDH Informationsblatt Nr. 3, Korrosionsschäden durch Sauerstoff im Heizungswasser – Sauerstoffkorrosion (03/2011) Ende, D., Heizungswasseraufbereitung ohne Betriebsunterbrechung, Heizungsjournal 06/2015
