Hygiene in der „Auszeit“

Abschalten vom Alltag

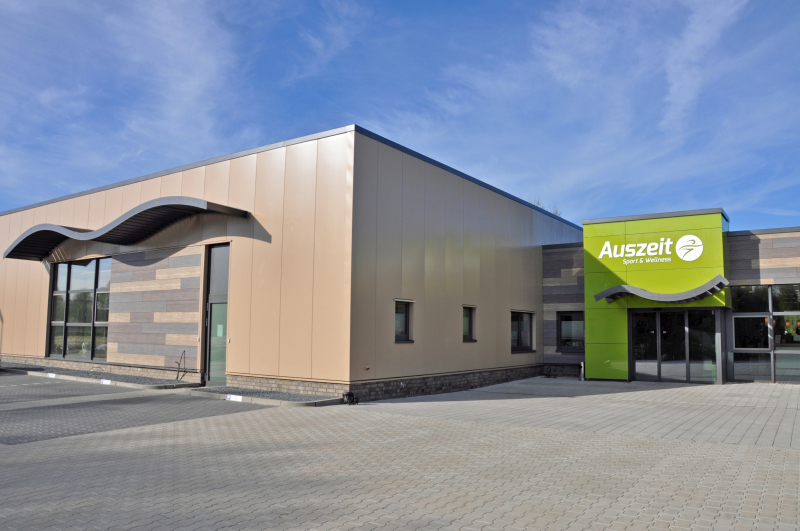

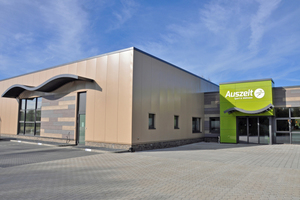

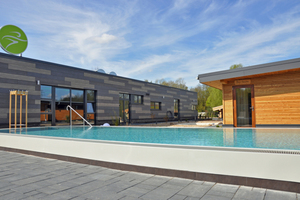

2.000 m² Sport-, Sauna- und Wellnessareal sowie ein zusätzlicher Außenbereich mit Saunagarten und Schwimmbecken auf insgesamt 9.500 m² Grundstücksfläche – mit diesen Zahlen wartet die „Auszeit“ in Wildeshausen auf. Die 2014 errichtete Anlage wird von der Wildeshauser Sport & Wellness GmbH & Co. KG betrieben. Das Angebot umfasst u.a. eine Saunalandschaft mit Dampf- und Floatingbädern, ein Außenschwimmbecken sowie verschiedene Massage- und Wellnessanwendungen. Darüber hinaus gibt es einen großen Wellnessgarten sowie ein Kaminzimmer zur Entspannung. In einem zweiten Gebäudeteil ist der Sportbereich untergebracht, wobei auch hier Maßstäbe mit modernster Trainingstechnik sowohl auf der Trainingsfläche als auch im Kursbereich gesetzt werden. Ein Restaurant- und Bistrobereich ergänzt die Anlage.

Für die Wasseraufbereitung und Schwimmbadtechnik konnte man bei der C. D. Schmidt Aqua-Technik GmbH mit Geschäftsführer Claus-Dieter Schmidt auf Fachkompetenz vertrauen. Als Architektin war die ortsansässige Imke Hillmann an Bord, die Installation der Haustechnik im Bereich Trinkwasser und Heizung gab man in die Hände von Henrik Goedeke von der Wildeshauser Haustechnik Goedeke GmbH. Sanha, als Hersteller der eingesetzten Installationssysteme, übernahm mit dem unternehmenseigenen Planungsservice die Auslegung der komplexen Installationen.

Projektplanung als Service

Mit der Projektplanung für Trinkwasser- und Heizungsanlagen bietet Sanha seinen Kunden eine praxisorientierte Möglichkeit, auch komplexe Projekte so effizient und kostengünstig wie möglich zu realisieren. Dies ist vor allen Dingen für Verarbeiter interessant, die Anlagen selbst planen und Unterstützung bei der Erstellung von Projektplanungen anfordern. Aber auch Ingenieur- und Planungsbüros können im Falle von Kapazitätsengpässen Hilfe bei der Projektierung von Trinkwasser- und Heizungsanlagen in Anspruch nehmen. Für die Sport- und Wellnessanlage Wildeshausen übernahm Niklas Reuter vom Sanha-Planungsservice folgende Module:

Mit dieser Planung wurden darüber hinaus auch alle relevanten Daten für einen fachgerechten hydraulischen Anlagenabgleich geliefert.

Erzeugung von Wärme und Warmwasser

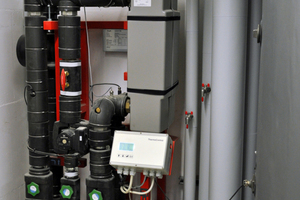

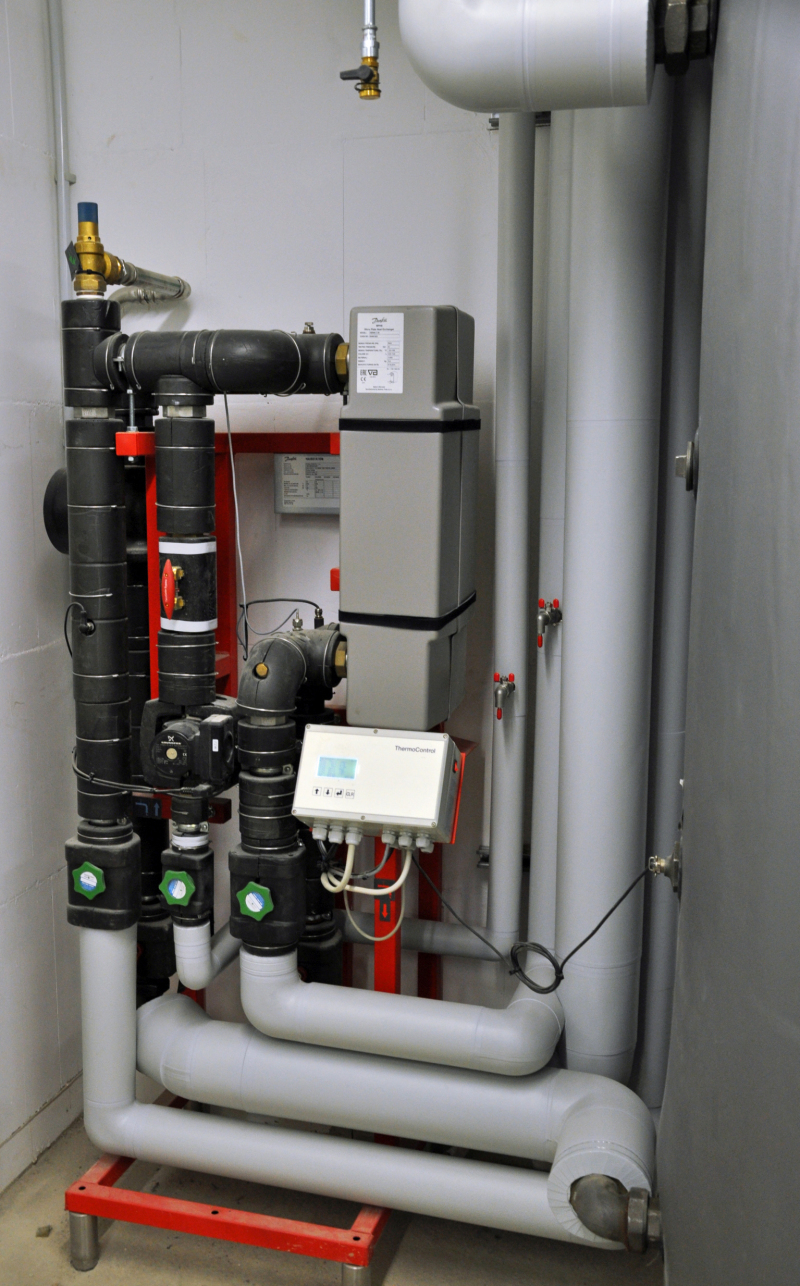

Unter Berücksichtigung aller Faktoren ergibt sich für die „Auszeit“ eine Norm-Heizlast von etwa 500 kW, die mit einer Kombination aus einem erdgasbetriebenen BHKW mit 100 kW_th und 50 kW_el Leistung sowie einem Gas-Brennwertkessel mit 400 kW Nennwärmeleistung bereitgestellt werden. Etwa 40 kW der Leistung werden für die Fußbodenheizung benötigt, die auf einer Fläche von rund 950 m² verlegt wurde. Darüber hinaus ist auch die Lüftungsanlage in das Heizkonzept eingebunden. Um den hohen Hygienestandard beim Trinkwasser zu gewährleisten, wurde eine Frischwasserstation mit 350 kW Leistung installiert, die das Wasser im Durchlauf­erhitzerprinzip erwärmt.

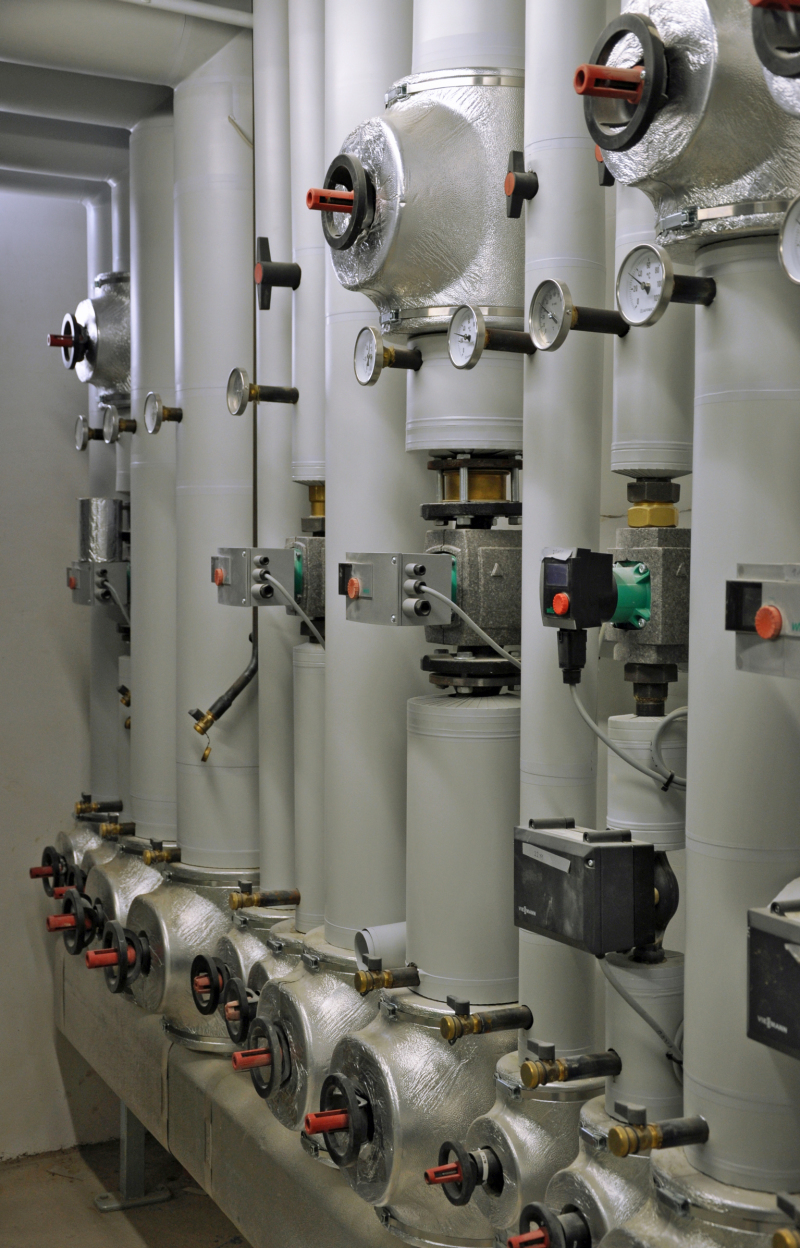

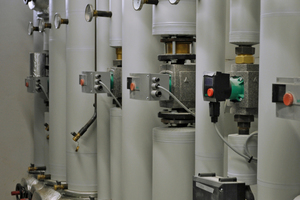

Rohrinstallation Heizung

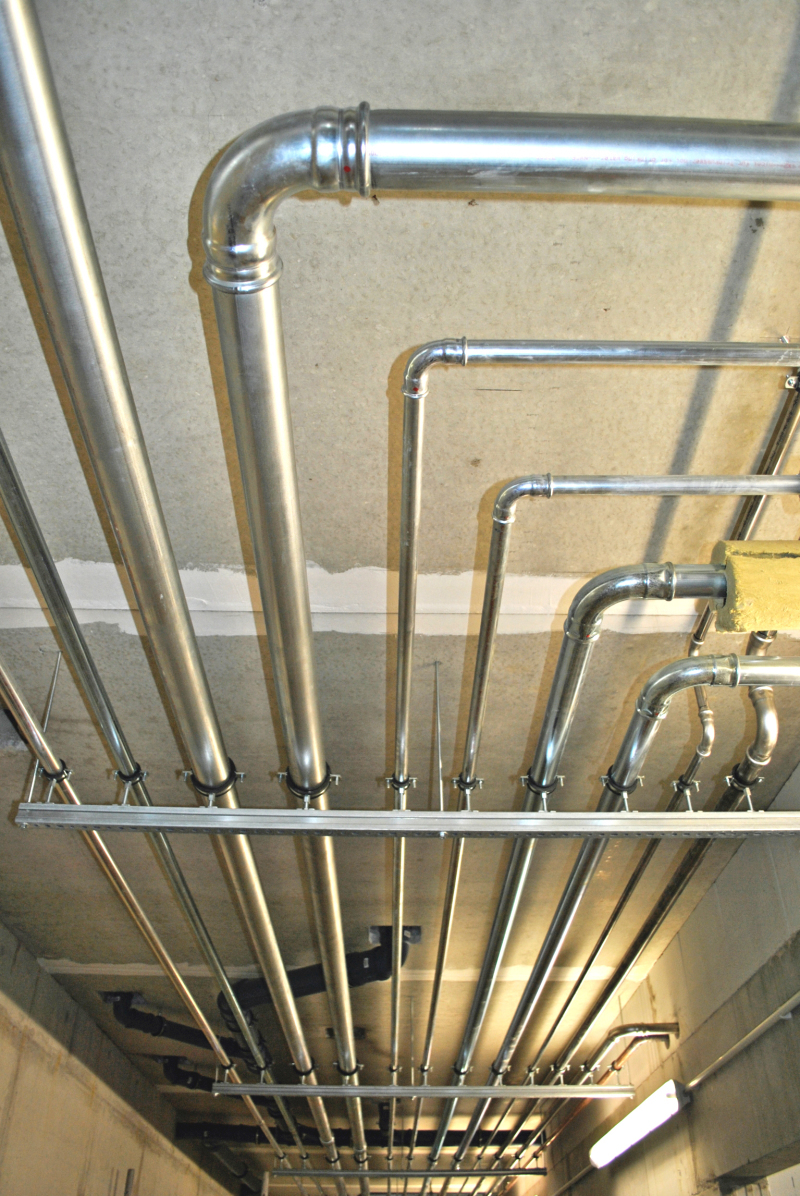

Gemeinsam mit Sanha sowie dem ausführenden Unternehmen entschieden sich die Investoren bei der Heizungsinstallation für die Systembauteile der Reihe „Sanha-Therm“. Sie bestehen aus unlegiertem Stahl E 195 (RST 34-2) mit der Werkstoffnummer 1.0034 und sind außen galvanisch verzinkt. Damit eignet sich „Sanha-Therm“ optimal für geschlossene Kreisläufe – neben Heizungsanlagen auch Solar- und Feuerlöschanlagen sowie Druckluft- und Systemanwendungen.

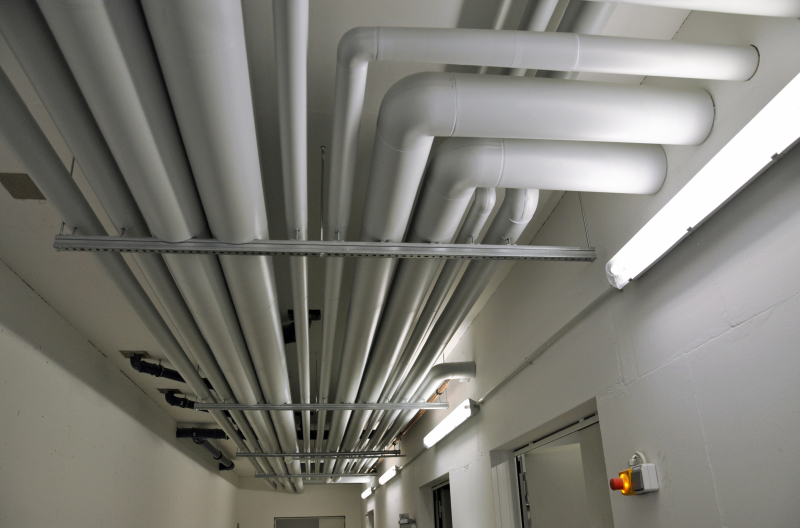

Die C-Stahl-Rohre werden längsnahtgeschweißt und sind besonders druckdicht sowie dünnwandig. In der „Auszeit“ kamen Durchmesser von 22 bis 108 mm zum Einsatz. Damit hält das installierte Heizungsrohrsystem einem Betriebsdruck bis 16 bar stand. Die zugehörigen Systemfittings sind bereits ab Werk mit schwarzen EPDM-Dichtringen versehen, was sie thermisch hochbeständig macht: Möglich sind Temperaturen zwischen –30 °C und +120 °C. Insgesamt wurden für die Heizungsrohrinstallation in der Wellnessanlage in Wildeshausen rund 600 m „Sanha-Therm“-Rohre sowie zahlreiche Fittings verschiedenster Ausführungen verbaut.

Rohrinstallation Trinkwasser

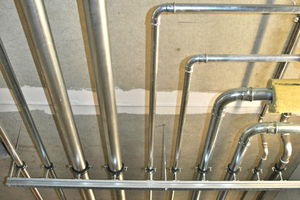

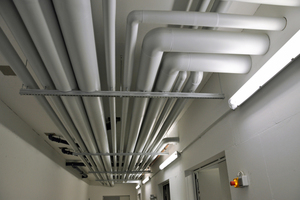

Zum sicheren Transport des Trinkwassers setzte man auf das Edelstahlrohrsystem und die Systemfittings der Serie „NiroSan“ mit der Werkstoffnummer 1.4404 sowie Multifit-Flex-Verbundrohre, wobei „NiroSan“-Rohre mit 15 bis 54 mm zum Einsatz kamen. Seine ausgesprochen gute Korrosionsbeständigkeit resultiert aus dem niedrigen Kohlenstoff- sowie dem hohen Molybdängehalt (mindestens 2,3 %). Die Edelstahl-Systemrohre werden ebenso wie die Fittings WIG-geschweißt und thermisch behandelt, um eine Spannungsrisskorrosion zu vermeiden. „NiroSan“ ist besonders biegefest, so dass nur wenige Befestigungspunkte notwendig sind. Davon profitierte auch der Installationsbetrieb aus Wildeshausen, der in der „Auszeit“ ca. 530 m des Produkts installierte.

Für die Anschlussleitungen zu den einzelnen Zapfstellen wurde das Multifit-Flex-Verbundrohr von Sanha eingesetzt. Da es besonders biegsam und leicht zu verarbeiten ist, eignet es sich überall dort, wo auf engem Raum gearbeitet werden muss, etwa bei Vorwandmontagen. Das Fünf-Schicht-Verbundrohr besteht aus einem hygienischen PE-RT-Kunststoffinnenrohr, einer zu 100 % sauerstoffundurchlässigen, stumpfnahtgeschweißten Aluminiumschicht, einer robusten PE-RT-Kunststoffumhüllung sowie zwei Schichten Haftvermittler. Bereits ab Werk befindet sich das Verbundrohr in einem Schutzrohr oder ist vorisoliert. Die zugehörigen Fittings der Serie „3fit-Press“ weisen einen großen Querschnitt auf. Da besonders bei Trinkwasserinstallationen sowohl der Aspekt Hygiene als auch die Einhaltung der Bleiobergrenze (nach TrinkwV) eine wichtige Rolle spielen, setzten die Verantwortlichen in der Sport- und Wellnessanlage bewusst auf diese Fittings aus Siliziumbronze (CuSi).

Hygiene bei Installation und Betrieb

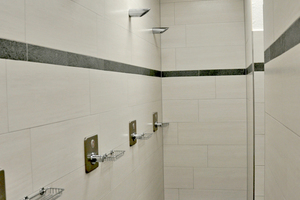

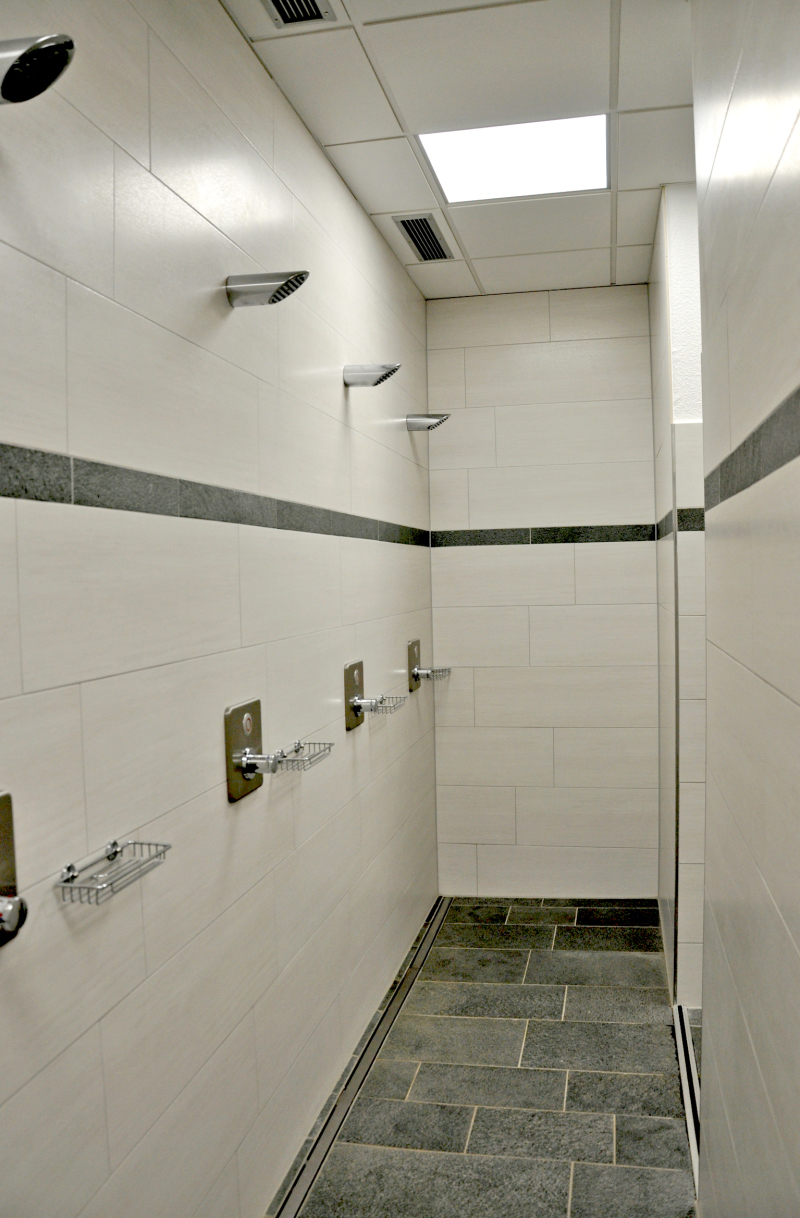

Den Aspekten Bleifreiheit und Hygiene wird auch der Werkstoff Edelstahl gerecht. Nach der Produktion werden die Teile, die später mit Wasser in Berührung kommen, sorgfältig geschützt. Die Rohre sind mit Verschlusskappen versehen und die Fittings hygienisch einwandfrei in Schutzbeutel verpackt. Die Kappen dürfen erst unmittelbar vor der Montage entfernt werden, ebenso sollen die Fittings erst direkt vor ihrer Verarbeitung aus den Schutzbeuteln entnommen werden. Es wird empfohlen, dass der Verarbeiter alle Bauteile vor der Montage auf einwandfreie Sauberkeit prüft. Wird die Arbeit unterbrochen, sind offene Leitungsenden sicher zu verschließen. Dadurch dringen so wenig Schmutzpartikel und Nässe wie möglich in die Installation. Mit diesem Verfahren wird der Entstehung von Mikroorganismen und Korrosion vorgebeugt. Ein weiteres Augenmerk lag auf dem schnellen und vollständigen Wasseraustausch in den Trinkwasser­leitungen. Damit werden Stagnation sowie ein unerwünschtes Bakterienwachstum vermieden. Um dies zu gewährleisten, wurden die einzelnen Entnahmestellen in den Nassbereichen über eine Ringinstallation verbunden.

Fazit

Die „Auszeit“ in Wildeshausen setzt Maßstäbe – nicht nur, was das Sport-, Sauna- und Wellnessangebot angeht, sondern auch in Sachen Qualität bei der Hausinstallationstechnik. Der Planungsservice von Sanha erleichterte die Arbeit des ausführenden Betriebs zudem deutlich.
