Druckverlust- und Hygieneoptimierung

Zeta-Werte im Fokus

Während der inzwischen abgeschlossenen Novellierung des Technischen Regelwerks für die Trinkwasserinstallation (TRWI) standen insbesondere die Druckverlustbeiwerte von Form- und Verbindungsstücken immer wieder im Fokus. Die Tatsache, dass nach neuer DIN 1988-300, die von den Herstellern nach einem DVGW-Prüfverfahren gemessenen Zeta-Werte (ζ-Werte) in den Berechnungen verwendet werden müssen, hat in Fachkreisen zu einer lebhaften Diskussion über die Bedeutung des Druckverlustes von Einzelwiderständen geführt. Von Marktteilnehmern teilweise zum „Wappentier“ hygienischer Trinkwasserinstallationen hochstilisiert, relativiert sich jedoch der tatsächliche Einfluss des Zeta-Wertes in der Baupraxis. Anhand der nachfolgend vorgestellten Prüfstandmessung und dem in der neuen DIN 1988-300 vorgeschlagenen Ringleitungsbemessungsverfahren nach Hardy Cross zeigt sich, dass die Wahl der richtigen Installationsart im Stockwerk wesentlich größeren Einfluss auf den Druckverlust und auf den Wasseraustausch im Sinne hygienisch einwandfreier Installationen hat.

Durchschleif-Reihen- oder Ringinstallation?

Ziel der Planung von Stockwerksinstallationen sollte also neben der sicheren Wasserversorgung, vor allem die Berücksichtigung von Hygieneaspekten sein. Was spricht für eine Reiheninstallation? Wann sind Ringinstallationen sinnvoll? Das nachfolgend dargestellte Berechnungsbeispiel einer typischen Mehrfamilienhaus-Stockwerksinstallation soll die Fragen klären, wie eine hygienisch einwandfreie Installation aussehen sollte und welchen tatsächlichen Einflusses die konstruktionsbedingt unterschiedlichen Zeta-Werte auf den Druckverlust und die Dimensionierung von Trinkwasserinstallationen haben.

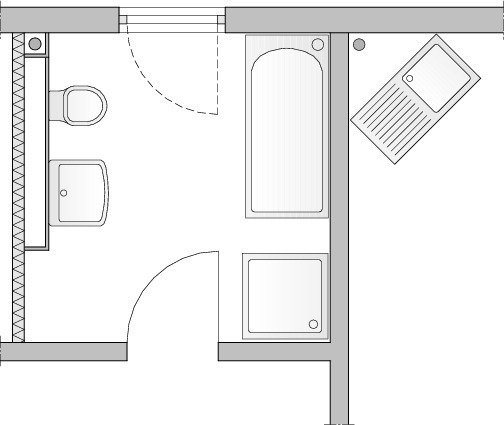

Für das in Bild 1 gezeigte Bad mit angrenzender Küche soll die Kaltwasser-Installation dazu jeweils als Durchschleif-Reihen- sowie als Ringinstallation dimensioniert werden. Der Vergleich soll Rück­schlüsse auf den Druckverlust sowie die Dimensionierung und den Wasserinhalt der Installation geben.

Sinnvollerweise sollte in der Reiheninstallation der Hauptver­brau­cher am Strangende angeschlossen werden, um einen größt­möglichen Wasseraustausch zu gewährleisten. Dies ist für die Kaltwasserinstallation das WC. In unmittelbarer Nähe zum WC wird in den meisten Fällen die Abwasser-Fallleitung liegen, um die sichere Entwässerung zu ermöglichen. In diesem Ver­sor­gungs­schacht finden sich deshalb auch die Trinkwasserleitun­gen, so dass die Installation vom Schacht ausgehend zunächst die Küchen­spüle, Badewanne und Dusche über entsprechende Durch­schleif-Wandscheiben erschließt, bevor die Leitung an den Wasch­tisch und abschließend an den Hauptverbraucher (WC) angeschlossen wird.

Die Reiheninstallation ermöglicht den kompletten Wasseraus­tausch allerdings nur dann, wenn die WC-Spülung betätigt wird. Dies kann mit elektronischen Spülsystemen verschiedener Hersteller automatisiert werden, so dass der bestimmungsgemäße Betrieb aufrechterhalten werden kann.

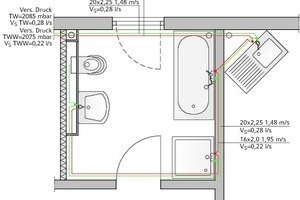

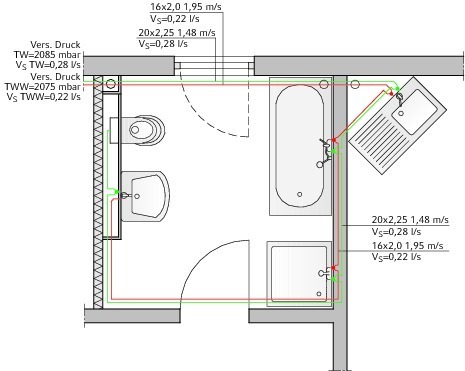

Bild 2 zeigt die Berechnungsergebnisse für die Dimensionierung der Reiheninstallation. Der Druckbedarf ist aufgrund der Vielzahl in Reihe geschalteter Einzelwiderstände mit 2085 mbar (einschließlich 1000 mbar Mindestfließdruck an der Armatur) relativ hoch. Die Dimensionierung erfordert eine Installation mit 20 x 2,25-mm-Rohr bis zur Dusche. Danach kann durchgehend 16 x 2-mm-Rohr verwendet werden. Der Wasserinhalt der Rohrleitung im Stockwerk beträgt in diesem Beispiel 3,75 l.

Ringinstallation schlägt Reiheninstallation

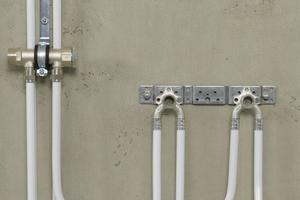

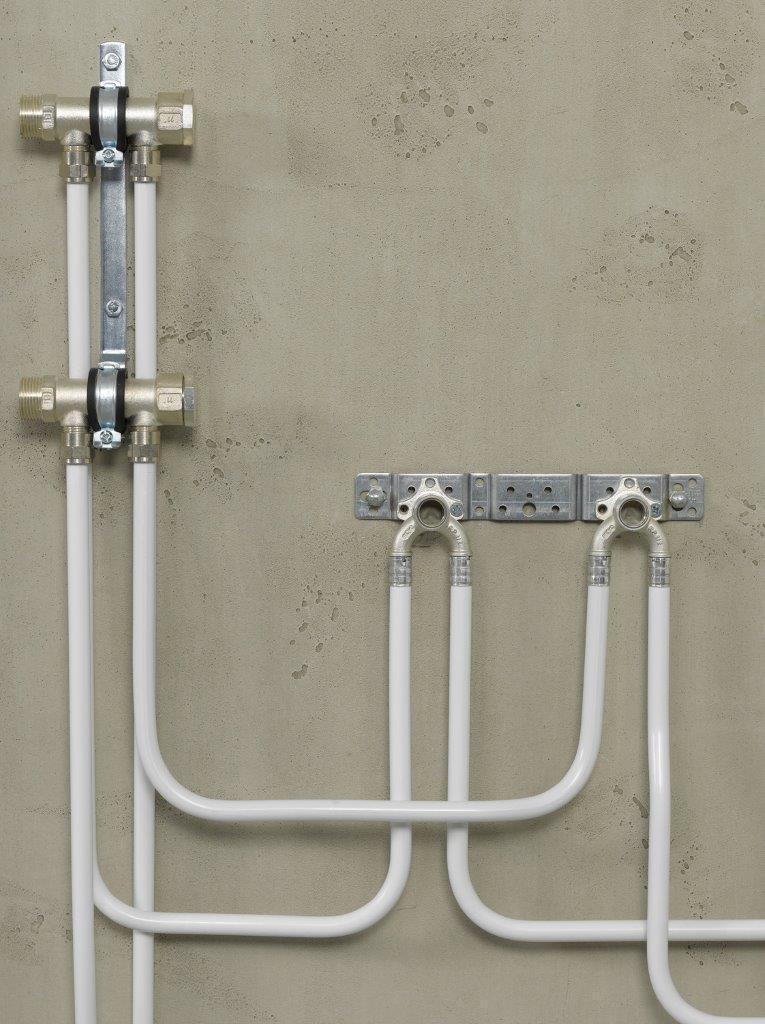

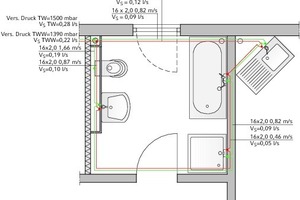

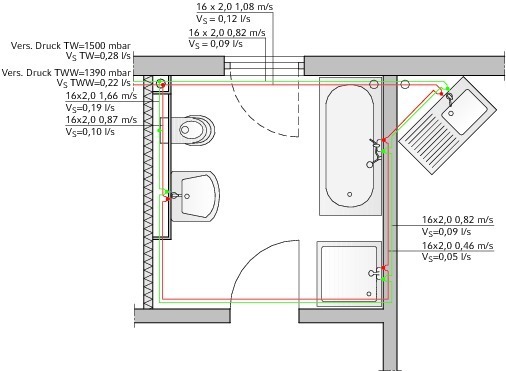

Eine Alternative zur gezeigten Reiheninstallation ist die Ringinstallation. Wie Bild3 zeigt, liegt das WC als Kaltwasser-Hauptverbraucher direkt neben dem Einspeisepunkt der Kaltwasser-Installation. Mit einem T-Stück, etwa 0,5 m Rohr und einer Durchschleif-Wand­scheibe lässt sich der Ring auf einfache Weise schließen. Die Auf­teilung des Volumenstroms auf zwei Leitungen zeigt deutliche hydraulische Vorteile gegenüber der Reiheninstallation, wie Tabelle 1 zeigt.

So sinkt der Druckbedarf der Ringinstallation (1500 mbar) bei gleichem Spitzenvolumenstrom gegenüber der Reiheninstallation (2085 mbar) um 27 % ab. Die Ringinstallation kann komplett in 16 x 2 mm ausgeführt werden, was einen deutlich geringeren Wasserinhalt von 2,75 l zur Folge hat.

Bleibt die Frage, ob sich die Dimensionierung, der Wasser-inhalt und der Druckbedarf mithilfe druckverlustoptimierter Rohrsysteme mit besonders niedrigen Zeta-Werten maßgeblich verbessern.

Für die in Bild 2 gezeigte Durchschleif-Reiheninstallation ergibt sich dann ein Druckbedarf einschließlich Mindestfließdruck der Armatur von 1790 mbar. Der Druckbedarf liegt also um 290 mbar höher als bei der in Bild 3 gezeigten Ringinstallation. Die Dimensionierung erfordert auch hier zunächst eine Installation mit 20 x 2,8-mm-Rohr bis zur Badewanne. Danach kann mit der Dimension 16 x 2,2-mm-Rohr installiert werden. Der Wasserinhalt der Rohrleitung im Stockwerk beträgt mit dem druckverlustoptimierten System 3,57 l und liegt 30 % über dem Wasserinhalt der Ringleitung. Das Beispiel zeigt, dass die alleinige Fokussierung auf einen opti­malen Zeta-Wert weder günstigere Rohrquerschnitte, noch bessere Druckverhältnisse liefert.

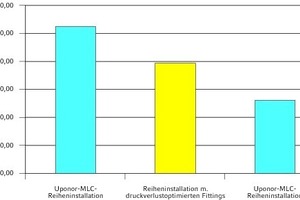

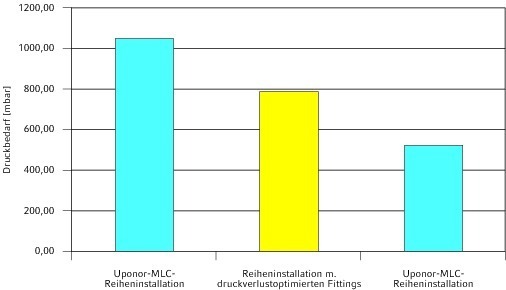

Das Potential zur Druckverlust­optimierung liegt vielmehr in der Wahl der richtigen Installations­art. So ist der Einfluss des Zeta-Wertes auf den Druckbedarf in diesem typischen Beispiel mit 14 % nur halb so groß, wie der Einfluss der Installationsart (Tabelle 1).

Anhand der Druckverlustformel für Einzelwiderstände lässt sich dies leicht nachvollziehbar erklären.

Der Zeta-Wert eines Fittings geht in diese Formel als linearer Faktor ein. Halbieren sich die Zeta-Werte, so halbiert sich auch der Druckverlust. Wählt man allerdings eine Ringinstallation, in der sich die Strömung aufteilt, so sinkt die Fließgeschwindigkeit im System. Der Einfluss der Fließgeschwindigkeit geht quadratisch in die Druckverlustbestimmung ein, so dass dessen Einfluss auf den Druckbedarf deutlich größer ist.

Die Ringinstallation ermöglicht dabei nicht nur möglichst geringe Leitungsquerschnitte und Wasserinhalte, sondern auch das komplette Durchspülen des Stockwerks-Leitungssystems von jeder Entnahmestelle in Küche und Bad. Sie entspricht daher der in der VDI-Richtlinie 6023 „Hygiene in Trinkwasserinstallationen“ definierten Forderung nach kleinstmöglichen Rohrquerschnitten und Leitungslängen.

Ein weiterer Vorteil der Ins­tal­lationsart zeigt sich in der hö­heren Versorgungssicherheit. Wenn beispielsweise abweichend von den geplanten Duscharmaturen nachträglich ein Modell mit deutlich größeren Zapfmengen, wie z. B. einer „Rainshower-Brausearmatur“ installiert wird, stehen deutlich größere Druckreserven zur Ver­fügung, um den erhöhten Spit­zen­bedarf abzudecken.

Ringleitungen richtig bemessen

Die Bemessung von Ringinstallationen sollte immer mithilfe des in DIN 1988-300 vorgeschlagenen „Hardy-Cross-Verfahren“ durchgeführt werden. Dabei werden die Volumenströme im Ring abhängig von den Druckverlusten und Zapfvolumenströmen iterativ ermittelt. Das in der Uponor-HSE-Planungssoftware integrierte Verfahren ermöglicht dabei nicht nur die Bemessung anhand der ermittelten „normativen“ Spitzenvolumenströme, sondern auch eine Simulation von tatsächlichen Zapfvorgängen. Damit kann der Planer die Aufteilung der Volumenströme jeder Teilstrecke in der Ringinstallation jederzeit überprüfen und ggf. optimieren.

Bei Zapfvorgängen sollte zur Erreichung eines möglichst hygienischen Betriebs möglichst eine turbulente Strömung in der Ringleitung herrschen. Die HSE-Software macht den Planer durch einen entsprechenden Hinweis automatisch auf zu geringe Strömungsgeschwindigkeit (laminare Strömung) aufmerksam. Die Verwendung der Software ermöglicht dem Planer oder Installateur damit die volle Kontrolle über die trinkwasserhygienisch relevanten Strömungsbedingungen in der Installation.

Ringleitungsinstallation auf dem Prüfstand

In der abschließend vorgestellten Prüfstandmessung werden Ringleitungsinstallationen verschiedener Hersteller miteinander verglichen, um auch hier den Einfluss des Zeta-Wertes von Einzelwiderständen auf den Druckverlust und die möglichen Entnahmemengen zu untersuchen.

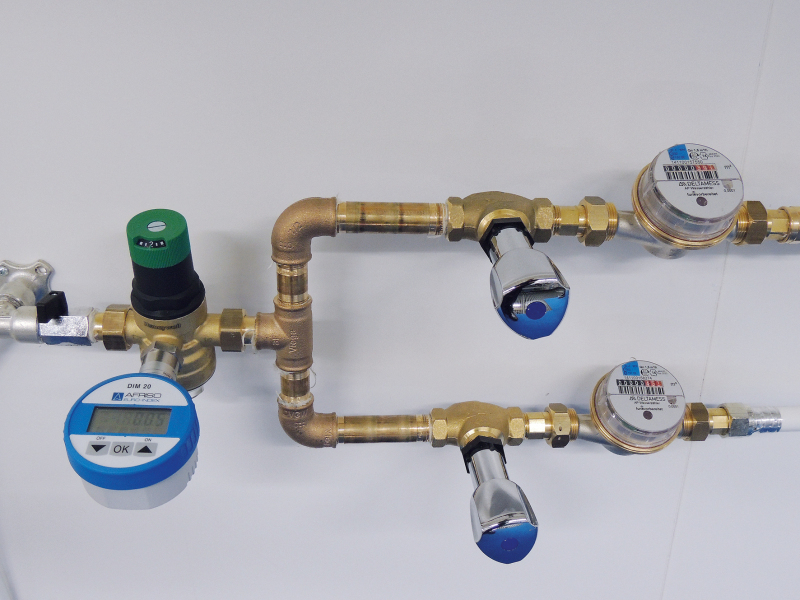

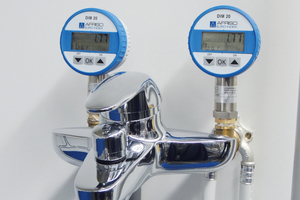

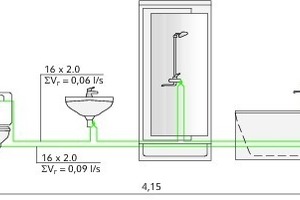

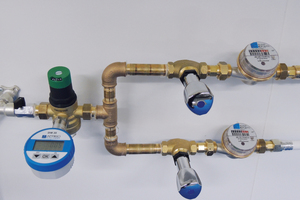

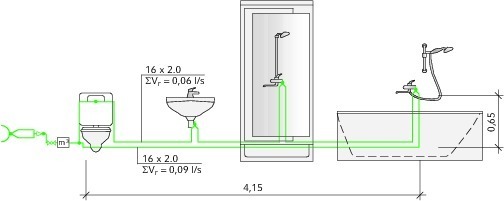

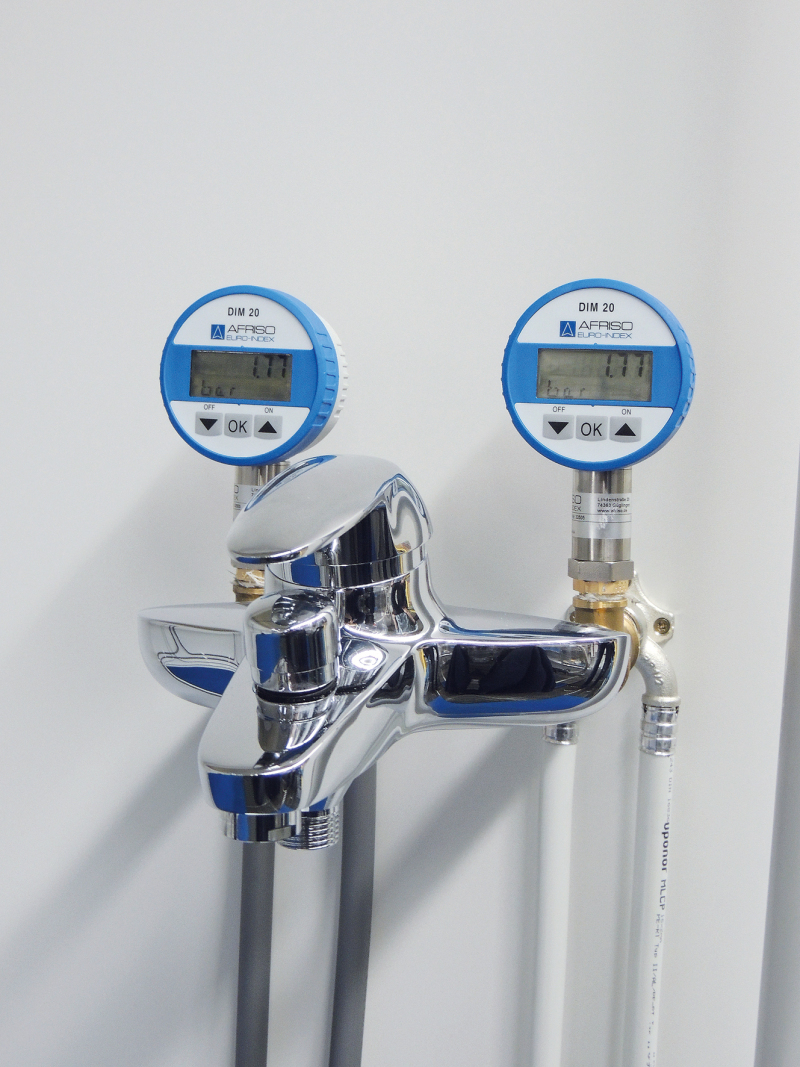

Dazu wurde das Mehrschicht-Verbundrohrsystem von Uponor in einer typischen Badinstallation spiegelgleich neben einem System mit druckverlustoptimierten Fittings nach dem in Bild  5 dargestellten Schema installiert. Für beide Systeme wurden über einen vorgeschalteten Druckminderer unmittelbar vor der Installation gleiche Eingangsdruckverhältnisse hergestellt. An der Badewannen-Armatur wurde eingangsseitig der noch zur Verfügung stehende Fließdruck gemessen. Darüber hinaus wurden in zwei Messreihen die Zapfvolumenströme beider Systeme ermittelt.

Das Ergebnis: Der Druckverlust liegt bei gleichem Eingangsdruck für das Uponor-Mehrschichtverbundrohr-System mit 50 mbar geringfügig höher als beim Zeta-Wert-optimierten System. Diese Druckreserve hat marginale Auswirkungen auf die Zapfmengen wie die nachfolgenden Messergebnisse zeigen.

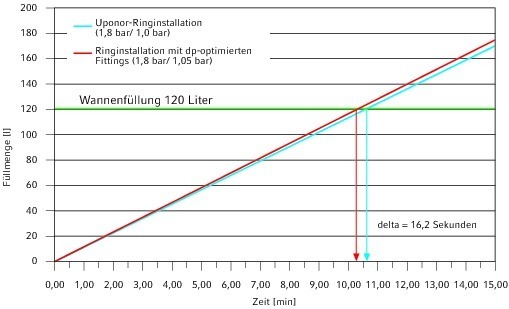

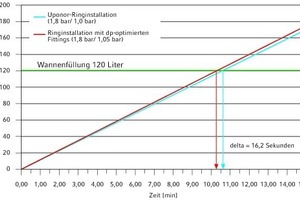

So lassen sich 120 l- beispielsweise für eine Badewannenfüllung – mit der Uponor-Installation in 10 min, 34 s füllen, während das Zeta-Wert optimierte Rohrsystem die Badewanne 16 s schneller füllt (Bild 6). Ein in der Praxis aus Sicht des Nutzers zu vernachlässigender Unterschied.

Fazit

Das Potential zur Optimierung von Druckverlusten und der Trinkwasserhygiene in Stockwerksinstallationen bietet vor allem die Wahl der richtigen Installationsart. Durchschleif-Reiheninstallationen mit einer hohen Anzahl in Serie geschalteter Verbraucher sind auch bei Verwendung druckverlustoptimierter Fittings nicht das Optimum in Sachen Trinkwasserhygiene und Druckbedarf. Ganz im Sinne der VDI-Richtlinie 6023 liefert die Ringinstallation deutlich verbesserte Druckverhältnisse, kleinstmögliche Rohrquerschnitte und einen kompletten Wasseraustausch bei Nutzung jeder einzelnen Armatur am Ring. Die Bemessung und Simulation kann komfortabel mit der HSE-Planungssoftware nach dem Hardy-Cross Verfahren durchgeführt werden kann. Der Einfluss von „druckverlustoptimierten“ Form- und Verbindungsstücken auf die Zapfmengen liegt für eine typische Installation im Bad bei 2,6 %. In der Praxis ergeben sich für Ringinstallationen damit keine signifikanten Vorteile bei den erreichbaren Zapfraten.
