Häusliches Abwasser als Ressource

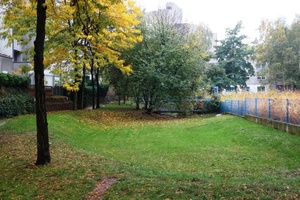

Das „Integrierte Wasserkonzept“ im Block 6 in Berlin-Kreuzburg wurde als Projekt der Internationalen Bauausstellung Berlin 1987 entwickelt, beforscht und dokumentiert. Ab 1993 verwahrloste die Anlage wegen technischer Probleme und unwirtschaftlicher Betriebsweise. Die Revitalisierung gelang 2007.



Langzeittest in Berlin

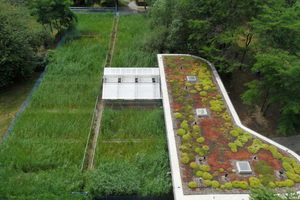

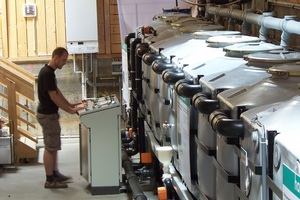

Ziel war es, den Bestand als technisches Denkmal für Stadtökologie und umweltgerechtes Bauen zu sichern und zu optimieren sowie die Betriebsführung unter wirtschaftlichen Bedingungen zu ermöglichen. In die ursprüngliche Pflanzenkläranlage wird seither das auf dem Gelände anfallende Niederschlagswasser eingeleitet, um zu verdunsten. Der Überlauf versickert. Für das Recycling des Abwassers wurde 2007 ein Betriebsgebäude erstellt, in dem Abflüsse von Badewannen, Duschen und Handwaschbecken sowie Waschmaschinen und Küchenspülen (Grauwasser) von 250 Bewohnern der umliegenden mehrgeschossigen Wohnhäuser aufbereitet werden.

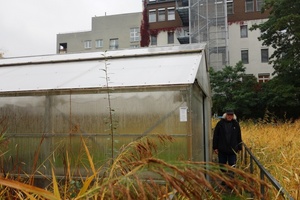

Im Jahr 2014 kam eine Versuchsanlage hinzu, die im Innenhof des Blocks 6 in einem Gewächshaus das Recyclingwasser für Fischzucht und Gemüseanbau verwendet. Zusätzlich wird an der Wiederverwendung des Abwassers von Toiletten (Schwarzwasser) zum Düngen und Bewässern der Gemüsekulturen geforscht. Das vom Bundesministerium für Bildung und Forschung geförderte „Roof Water-Farm“-Projekt sucht Antworten auf Fragen, wie in Großstädten trotz begrenzter Ressourcen das Potential an Dachflächen und Wasser besser als bisher genutzt werden kann.

Lebensmittel aus Recyclingwasser

Fisch- und Gemüsezucht in der City mit Recyclingwasser? Fäkalien der Stadtbewohner wurden, bis zur Einführung der Kanalisation, als Düngemittel aufs Land hinaus transportiert, Lebensmittel werden bis heute in großem Umfang in die Stadt hineingefahren. Nahrungsmittel zu produzieren war für Jahrhunderte ein Privileg der „Land“-Wirtschaft. Das könnte sich bald ändern, wenn Kreislaufwirtschaft im Sinne der ressourcenschonenden regionalen Wertschöpfung in der Stadt Fortschritte macht. Gemüseanbau in der Stadt ist unter dem Namen  „Urban Gardening“ bekannt, aber auch belächelt worden. Zu Unrecht, wie das Berliner Modellvorhaben „Roof Water“-Farm im Block 6 zeigt. Die vier Jahre dauernde Förderung war Teil des Programms „Forschung für Nachhaltige Entwicklungen“ (FONA). Speziell ging es um „Intelligente und nachhaltige Infrastruktursysteme für eine zukunftsfähige Wasserversorgung und Abwasserentsorgung“ (INIS).

Sämtliches Abwasser wird in biologischen Prozessen aufbereitet und wiederverwendet. Die Recyclinganlage liefert Badegewässerqualität, ohne Einsatz chemischer Mittel. Und diese Qualität kommt den Fischen zugute, die sich im Gewächshaus im Recyclingwasser tummeln. Deren Ausscheidungen sind Dünger für die Pflanzenzucht. Das hat System – es ist die Kombination von Aquakultur und Hydroponik, die so genannte Aquaponik. „Ponik/Ponos“ bedeutet im Altgriechischen „Arbeit“, gemeint ist hier die Arbeit des Düngens, die nun das Wasser übernimmt.



Düngemittel frei Haus

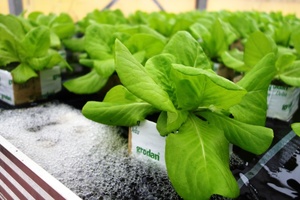

Ebenfalls im Gewächshaus, neben dem Fischbecken, stehen Pflanztische mit Töpfen ohne Erde. Die Wurzeln ragen in das durchfließende Wasser, dem Ablauf der Aquakultur – also des Beckens, in dem Schleien und Afrika-Welse gezüchtet werden. So wird der Fischkot als willkommener Dünger für Endiviensalat und Pak-Choi-Kohl in gelöster Form gleich mitgeliefert. Durch den ständigen Kreislauf sinkt der Wasserstand bei den Fischen. Der Ausgleich dafür kommt aus dem letzten Behälter der Grauwasseranlage. Das dort lagernde glasklare Betriebswasser wird einerseits zur Toilettenspülung in den 73 Haushalten des Blocks 6 genutzt, andererseits zur Versorgung der Aquakultur.

Ein weiterer Pflanztisch im Gewächshaus erhält das Betriebswasser direkt, ohne Umweg über die Fischzucht. Damit fehlt der tierische Dünger. Dieser wird ersetzt durch einen Flüssigdünger, erzeugt in der zweiten Abwasserrecycling-„Straße“ des Blocks 6. Hier entsteht aus dem Schwarzwasser von 50 Bewohnern Flüssigdünger – sogenanntes Goldwasser, hausintern aufbereitet und bei der Bewässerung zugesetzt. Er enthält u.a.die für Pflanzenwachstum unerlässlichen Elemente Stickstoff, Phosphat und Kalium. Kurz gefasst: System Hydroponik = Betriebswasser aus Grauwasser + Flüssigdünger aus Schwarzwasser. Zwischenergebnisse der Forscher belegen, dass die Qualität der Aquaponik-Produkte als Nahrungsmittel unbedenklich ist; und dass mit einem 400 m² großen Gewächshaus 70 Bewohner eines mehrgeschossigen Wohnblocks 80 % ihres Bedarfs an Fisch, Gemüse und Obst decken könnten.



Doppeltes Leitungsnetz als Standard

Der Block 6 in Kreuzberg bot sich für derlei Versuche an, denn die (für die Verwertung interessanten) Wasserströme sind dort schon getrennt. 1987 wurde beim Bau der Häuser ein zweites Leitungssystem für Wasserver- und entsorgung eingebaut. Konkret ist außer der Sammelleitung für das Schwarzwasser ein Rohrsystem vorhanden, das nur Grauwasser aufnimmt. Und neben den Leitungen zu den Verbrauchsstellen für Trinkwasser existieren separate Rohre zur Versorgung der Toilettenspülkästen mit Betriebswasser aus aufbereitetem Grauwasser. „Die Investition in doppelte Leitungsnetze kostet erst einmal, bevor mit Gebühreneinsparungen, Wärmerückgewinnung und Flüssigdünger an eine Amortisation zu denken ist“, sagt Erwin Nolde. Als Umweltingenieur ist er Geschäftsführer von Nolde und Partner und betreut neben anderen Grauwasseranlagen in Deutschland auch das Wasserrecycling im Block 6. Die Optimierung und Umgestaltung des Grau- und Regenwasserkonzeptes nach 14 Jahren Stillstand ging auf seine Planung zurück.

Der reibungslose Betrieb ist seiner regelmäßigen Inspektion und Wartung zu verdanken. „Eigentlich fehlt nur die Wärmerückgewinnung – die haben wir erst 2012 beim Neubau eines Mehrfamilienhauses am Berliner Arnimplatz mit ins Programm genommen“, gesteht der Pionier und ergänzt: „Seither planen, bauen und betreiben wir Klima-positive Grauwasserrecyclinganlagen und tragen damit deutlich zur CO₂-Reduktion bei.“

Die Spezialität Erwin Noldes ist der objektspezifische Anlagenbau, in Zusammenarbeit mit Rudi Büttner und dessen Firma Lokus. Beide bevorzugen für die Grauwasseraufbereitung das Wirbelbettverfahren, welches sowohl wenig Energie als auch wenig Wartung benötigt und sich seit mehr als 15 Jahren als sehr robust erwiesen hat – selbst dann, wenn seitens der Mieter versehentlich Wandfarbe und Desinfektionsmittel eingeleitet wurden. Seit 2011 wenden Erwin Nolde und Rudi Büttner in der Abwasseraufbereitung das Prinzip „Internet of Things“ (IoT) an. Das heißt, dass sich die Anlagensteuerung selbst kontrolliert und Unregelmäßigkeiten per E-Mail oder SMS an den Betreiber meldet. Die vernetzten Geräte stellen über das Internet eine Schnittstelle zur Verfügung, über die sie sich von einem beliebigen Ort aus bedienen und steuern lassen. Dadurch, so Erwin Nolde, konnten die Recyclingerträge deutlich erhöht und der Wartungsaufwand gesenkt werden.

Und wer sind die typischen Auftraggeber? Grauwasserrecycling ist insbesondere dort lukrativ, wo viele Bewohner in mehrgeschossigen Gebäuden untergebracht sind, z.B. in Hotels, Wohnheimen und im mehrgeschossigen Wohnungsbau. Das separat gesammelte Grauwasser dient den 250 Bewohnern im Block 6 in Berlin-Kreuzberg nach Aufbereitung innerhalb des Gebäudes als Betriebswasser für die Toilettenspülung – und hilft ihnen so, etwa ein Drittel der Trink- und Abwassergebühren zu sparen.



Grauwasser reinigen ohne Zusätze

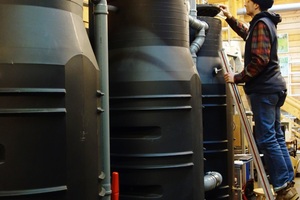

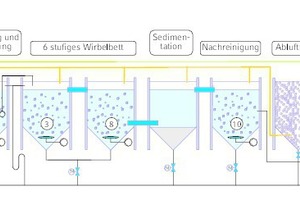

Bei der Wirbelbett-Anlage im Berliner Block 6 durchläuft das Grauwasser neun Reinigungsstufen, bevor es glasklar im letzten Behälter als so genanntes Betriebswasser für die weitere Verwendung lagert. Die besondere Herausforderung bei diesem Objekt ist laut Erwin Nolde die hohe Belastung mit organischem Material, da im Gegensatz zu heute üblichen Grauwassersystemen hier zusätzlich Waschmaschinen und  Küchenspülen angeschlossen sind. Partikel werden gleich zu Beginn des Reinigungsprozesses herausgesiebt. Erwünschte biologische Abbauprozesse kommen durch Belüftung des Wassers in Gang. Als Folge setzt sich Schlamm am Behälterboden ab, der periodisch abgelassen wird. Die hydraulische Aufenthaltszeit beträgt je nach Belastung etwas mehr als 24 h. Wenn die Bedingungen stimmen, übernehmen Mikroorganismen, die sich von selbst in der Anlage ansiedeln, die Arbeit der Reinigung. Sandfilter und UV-Licht-Desinfektion sind die letzten Aufbereitungsschritte.

Die Zugabe von biologischen oder chemischen Stoffen ist nicht erforderlich. Einige der Behälter haben kleine Zapfventile, aus denen Wasserproben zur Analyse gezogen werden können. Besucher erhalten von Erwin Nolde üblicherweise an der letzten Station der Prozesskette, dem Betriebswassertank, ein Glas gezapft – nicht zum Trinken, aber zum optischen und olfaktorischen Begutachten. Das Wasser ist, für Laien erstaunlich, frei von Geruch und glasklar. Die jahrelangen Untersuchungen im Rahmen der Forschungsprojekte bestätigen diesen subjektiv gewonnenen positiven Eindruck. Das Betriebswasser im Block 6 hat Badegewässerqualität. Deshalb darf es über die Toilettenspülung hinaus auch für die „Roof Water“-Farm verwendet werden.
