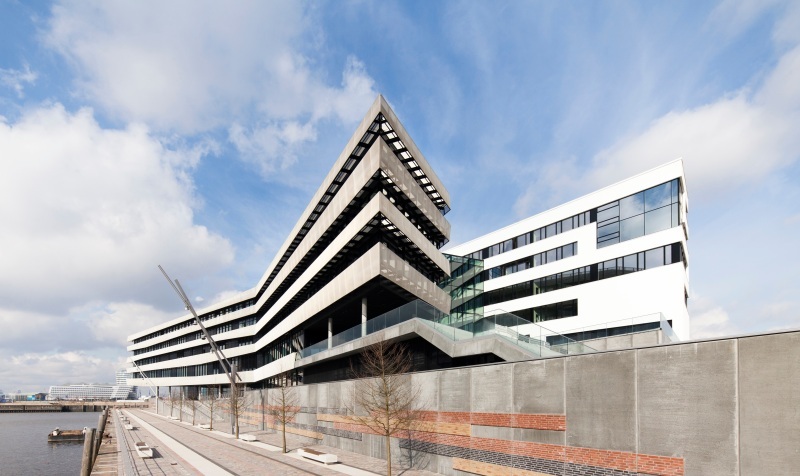

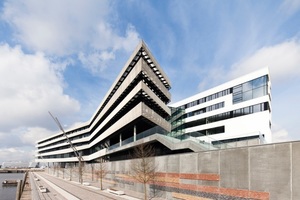

Wassernutzung in der HCU Hamburg

– Regenwassernutzung,

– Grauwassernutzung und

– Gelbwassertrennung mit was­serlosen Urinalen.

Gemäß Landeshaushaltsordnung in Hamburg muss für den HCU-Neubau eine so genannte 2/3-Wirtschaftlichkeit der voran genannten Maßnahmen nachgewiesen werden. Das statische Ver­fahren geht von den aktuellen Energie- und Wasserkosten aus. Mit diesen Zahlen müssen aus heutiger Sicht 66 % Wirtschaft­lich­keit der Investition erreicht werden.

Versorgung der Toilettenspülung

Abwasser aus Waschbecken sowie Ausgussbecken für Putzwasser wird als Grauwasser im Technikraum gesammelt und für die Toilettenspülung aufbereitet. 100 WC-Anlagen sind laut Arbeitsstättenrichtlinie für dieses Universitätsgebäude vorgesehen und erforderlich. Allerdings wird nur ein Versorgungsstrang (übereinanderliegende Toiletten) mit dem aufbereiteten Grauwasser versorgt. In einem weiteren Strang sind wasserlose Urinale eingebaut. Die anderen WCs sind zum Teil mit Regenwasser und, zum Zweck des Vergleichs, teilweise konventionell mit Trinkwasser versorgt.

Grauwasseranlage

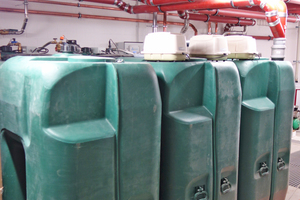

Die hier eingesetzte Technik für Aufbereitung und Nutzung von Grauwasser funktioniert nach einem bereits bewährten Verfahren. Mehrere Wohn- und Geschäftsgebäude in Mönchengladbach und verschiedene Studentenwohnheime in Düsseldorf wurden 2010 bis 2012 damit ausgestattet. Danach folgten für den Hersteller Aufträge in ganz Deutschland und Europa. Jede Grauwasseranlage benötigt ein separates Leitungsnetz. Das für die Körperreinigung genutzte Trinkwasser kann gesammelt, aufbereitet und als Betriebswasser ein zweites Mal gebührenfrei im Gebäude genutzt werden. Es eignet sich der Qualität und Menge nach für Toilettenspülung. In der Re­gel stehen mehrere gleich große 2000-l-Tanks nebeneinander.

Membranfiltertechnik

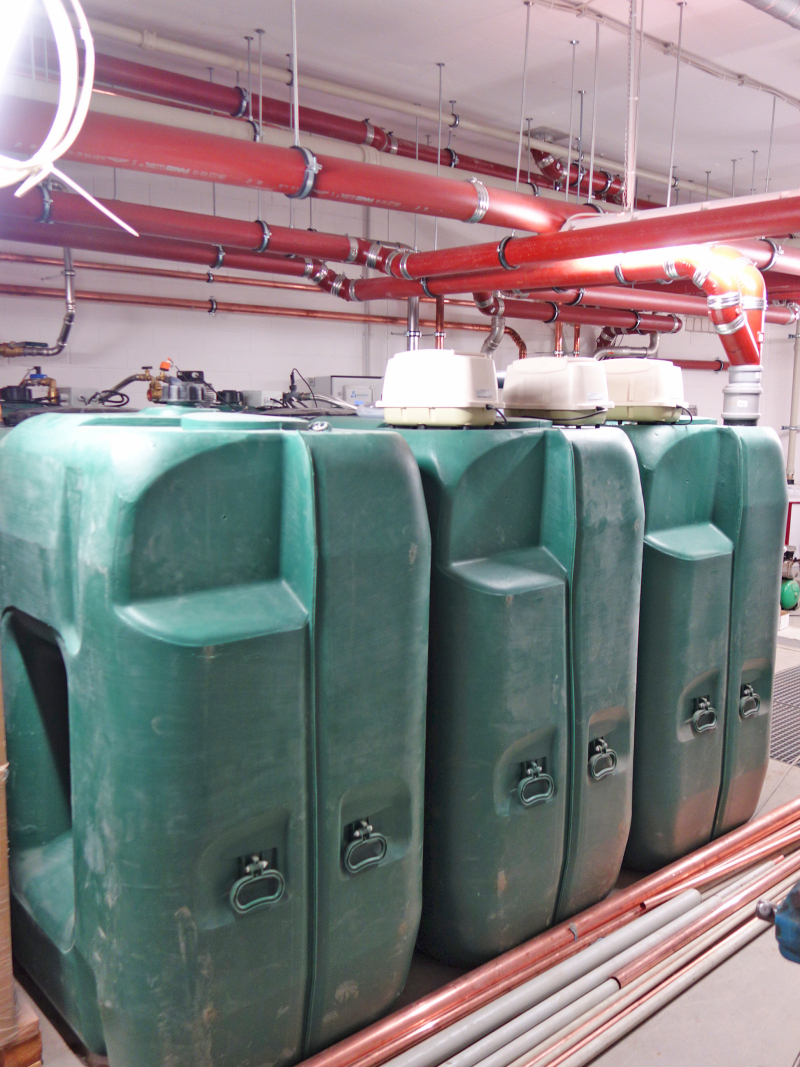

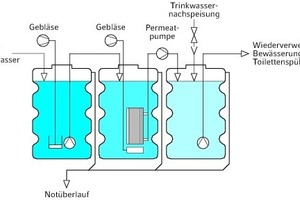

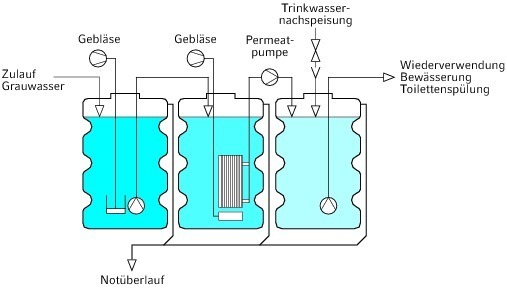

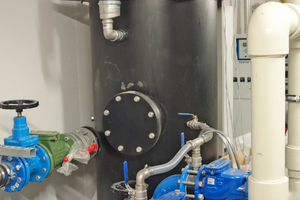

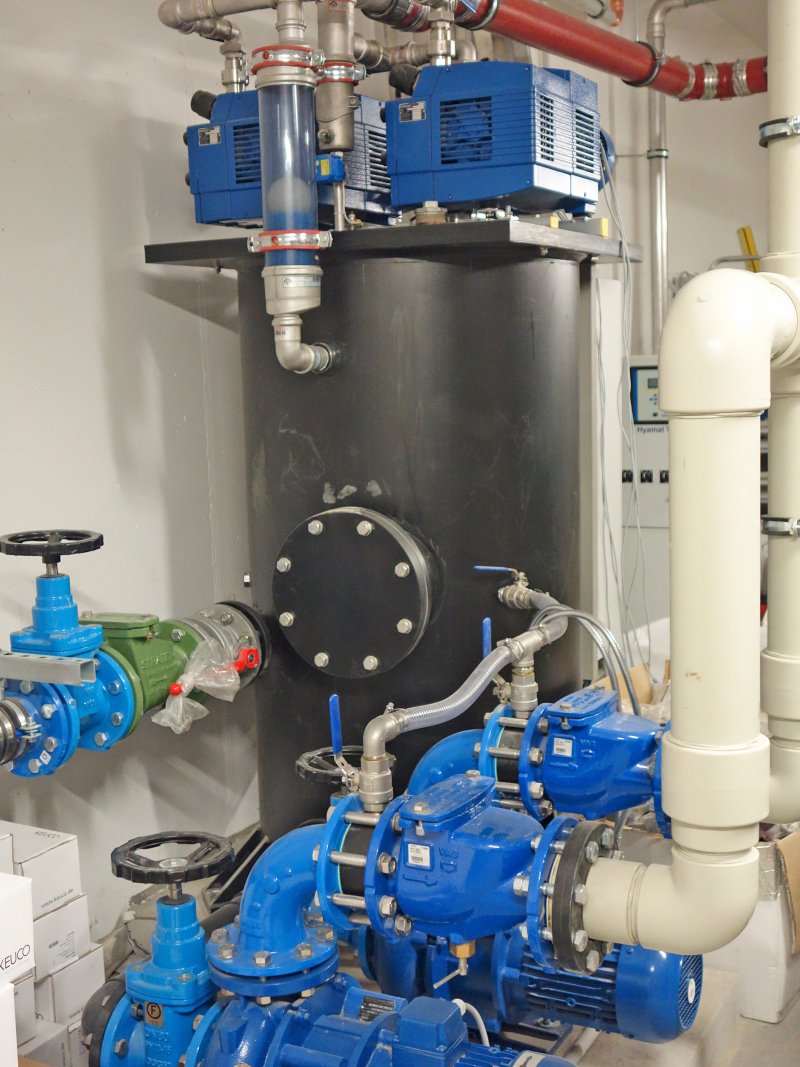

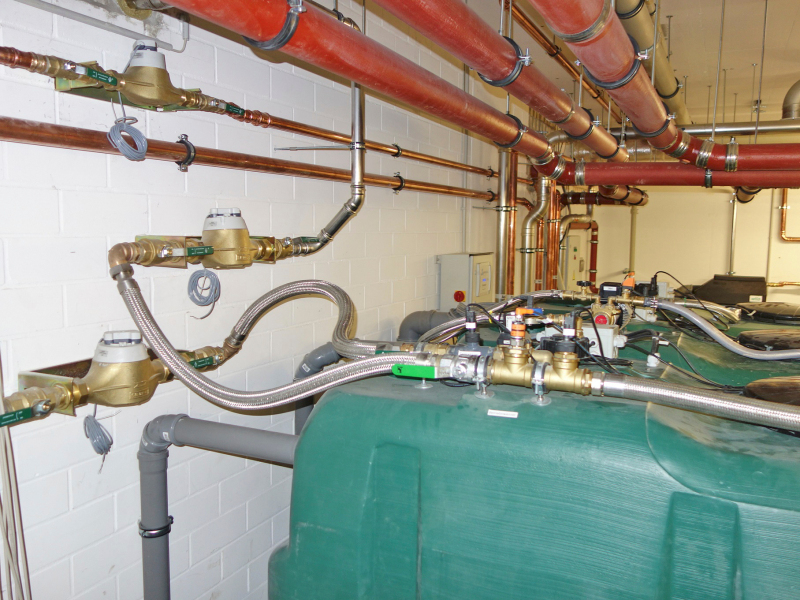

Für die Hafen City Universität wurden drei Behälter zu einer An­lage verbunden und in einem Technikraum im Kellergeschoss untergebracht. In den ersten Tank fließt das Grauwasser per Sammelleitung im freien Fall. Das benötigt keine Energie. „Herzstück“ der Grauwasseranlage ist die Membranfiltertechnik. Als Ultrafiltration hält sie zurück, was größer als 0,00005 mm ist. Diese Aufbereitung findet im mittleren Behälter statt, unter­stützt durch einen Belüfter, welcher von außen eingeblasene Luft in den unteren Teil des mit Grauwasser gefüllten Behälters drückt. Die Filtermembranen stehen, zu einem Block gebündelt, mitten drin. Die Luft blubbert am hauchdünnen Membrangewe­be entlang und reinigt es von Ab­la­ge­rungen der gefilterten Stoffe. Das herausgefilterte Ma­terial wird automatisch als Fein­schlamm aus den ersten bei­den Behältern abgesaugt.

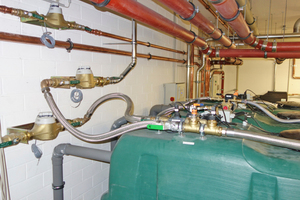

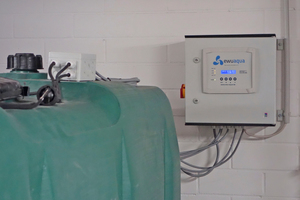

Vom ersten in den zweiten und nach Reinigung aus dem Inne­ren der Membranen in den 3. Tank wird das Wasser periodisch durch kleine, automatisch laufende Pumpen gefördert. Ist der 3. Behälter leer, weil der Bedarf größer war als der Zulauf von Grauwasser, so fließt automatisch Regenwasser ins System – ist das nicht ver­fügbar, wird Trinkwasser eingeleitet. Im letzten Tank, dem Reinwasser- oder Vorratsbehälter, wird nach Bedarf das absolut klare Betriebswasser entnommen durch eine weitere Pumpe, die das Versorgungsnetz bis zu den Verbrauchsstellen unter dem voreingestellten Leitungsdruck hält. Das dafür verantwortliche Bauteil ist ein Druckwächter. Er sorgt so für gleichmäßige Druckverhältnisse an den Verbrauchsstellen. In dieser Hinsicht gibt es keinen Unterschied zu einem Anschluss ans Trinkwassernetz.

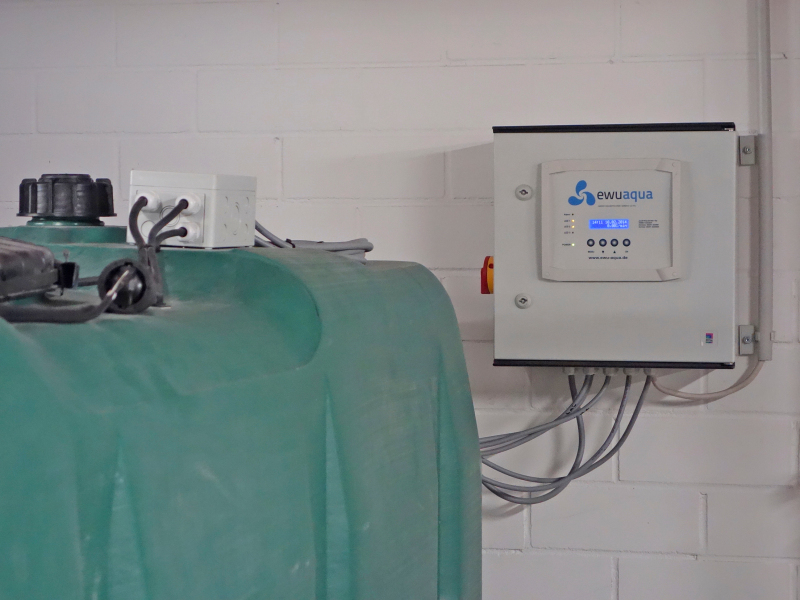

Eine Grauwasseranlage muss störungsfrei und wartungsarm funktionieren, sagt Geschäftsführer Axel Pungs vom Hersteller iWater Wassertechnik. „Zusätzlich optimieren wir die ökologische und ökonomische Effizienz, indem wir die Überwachung und Steuerung als auch den Pumpenbetrieb so Strom sparend wie möglich konzipieren“. Vorrangiges Ziel sei allerdings die Wasserqualität, meint Axel Pungs. Es darf laut Trinkwasserverordnung keine Beeinträchtigung des öffentlichen Trinkwassernetzes geben. Das könnte theoretisch bei der Nachspeisung von Trinkwas­ser in den leeren Reinwasserbehälter passieren. Doch hier gibt eine nach DIN EN 1717 genormte Übergabeeinrichtung die vom Gesetzgeber geforderte Sicherheit. Sie ist Teil der im Werk vorgefertigten Anlage. Damit ist gewährleistet, dass diese bei der Montage nicht vergessen oder falsch eingebaut wird.

Laut Axel Pungs ist die Aufbereitung bei diesem Projekt für die Behandlung von Grauwasser aus den Duschen von Mitarbeitern der HCU sowie von Ausguss- und Handwaschbecken ausgelegt. „Unsere Technologie garantiert durch die Barrierewirkung der Ultrafiltrationsmembran einen nahezu vollständigen Bakterienrückhalt“ bestätigt er und ergänzt: „Selbst die hygienischen Vorgaben der europäischen Richtlinie für Badegewässer werden eingehalten“. Die Nutzer der Hafen City Universität werden allerdings nicht baden in diesem Wasser – es dient schließlich nur zur Toilettenspülung.
