Für Einzel- und Sammelduschen

Entwässerungslösungen für öffentliche Duschbereiche

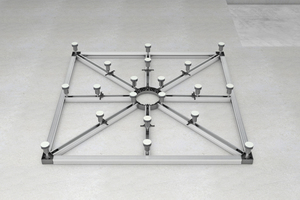

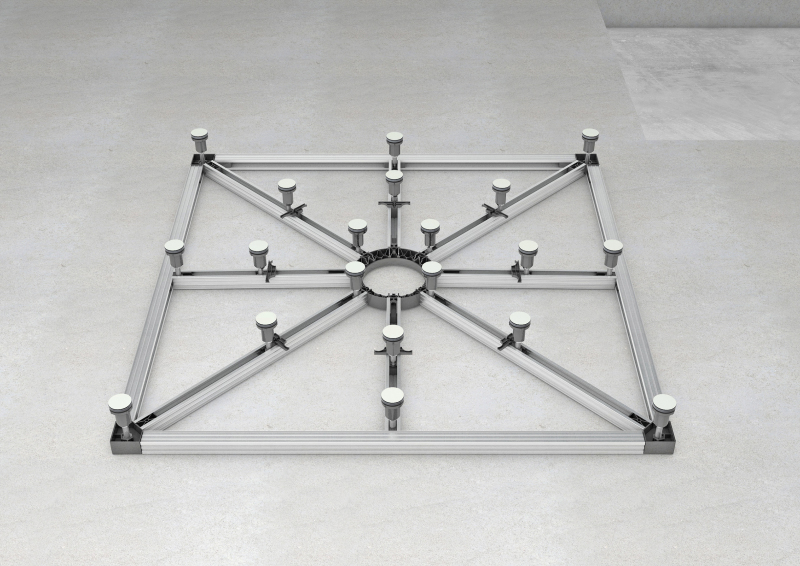

ACO-„ShowerFloor“: Das zusammengesteckte Trägersystem vor dem Einsatz in die Bodenaussparung. Foto: ACO Passavant GmbH
ACO-„ShowerFloor“: Das zusammengesteckte Trägersystem vor dem Einsatz in die Bodenaussparung.
Foto: ACO Passavant GmbH

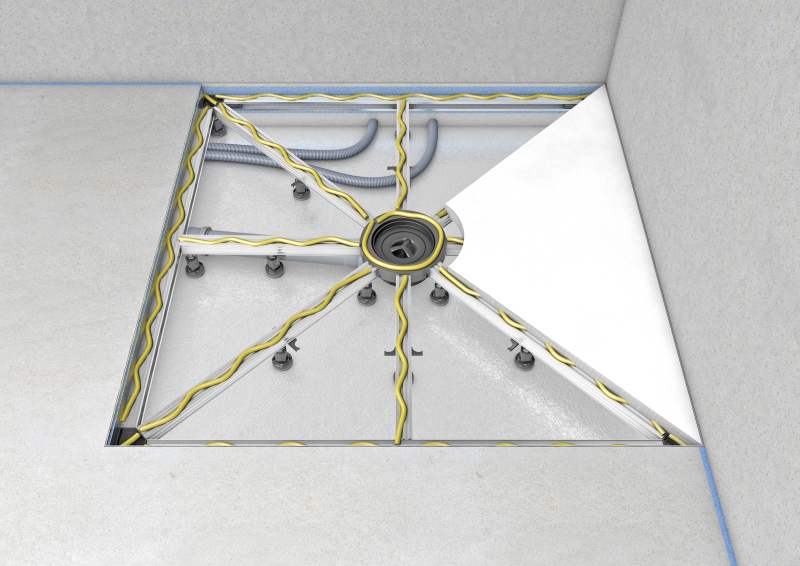

Nach dem Einsatz des Trägersystems und dem Anschluss der Entwässerungseinheit werden die Trägerplatten aufgesetzt und mit dem Trägersystem verklebt. Foto: ACO Passavant GmbH
Nach dem Einsatz des Trägersystems und dem Anschluss der Entwässerungseinheit werden die Trägerplatten aufgesetzt und verklebt.
Foto: ACO Passavant GmbH
Wenn alle Trägerplatten gesetzt, die Spalten überbrückt und abgedichtet sind und der Klebstoff ausgehärtet ist, ist das Bodensystem bereit für die Aufnahme Bodenfliesen. Fotos: ACO Passavant GmbH
Wenn die Spalten überbrückt und abgedichtet sind und der Klebstoff ausgehärtet ist, könnenBodenfliesen verlegt werden.
Fotos: ACO Passavant GmbH

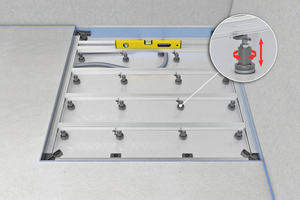

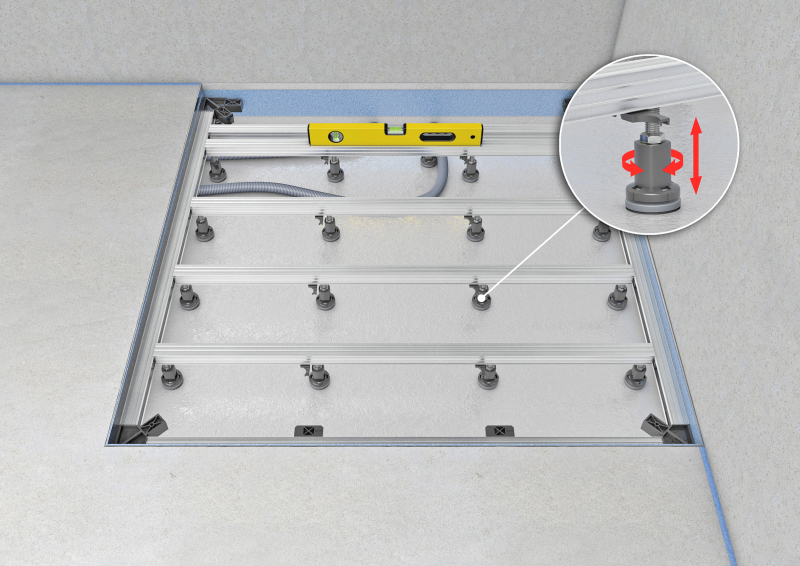

Die höhenverstellbaren Füße von ACO-„ShowerFloor“ – hier für die Linienentwässerung – erleichtern die Ausrichtung von Höhe und Gefälle des Duschbodens. Foto: ACO Passavant GmbH
Die höhenverstellbaren Füße – hier für die Linienentwässerung – erleichtern die Ausrichtung von Höhe und Gefälle des Duschbodens.
Foto: ACO Passavant GmbH

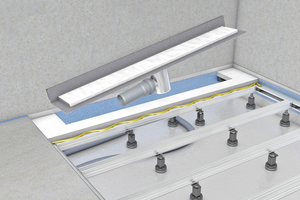

Die segmentierte Trägerplatte erleichtert den Einsatz der Entwässerungsrinne und deren Anschluss an die Rohrleitungen. Foto: ACO Passavant GmbH
Die segmentierte Trägerplatte erleichtert den Einsatz der Entwässerungsrinne und deren Anschluss an die Rohrleitungen.
Foto: ACO Passavant GmbH

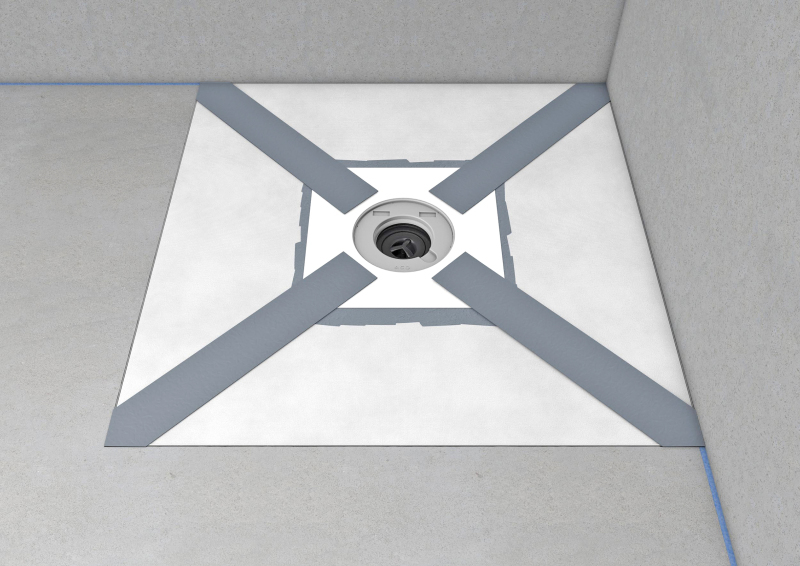

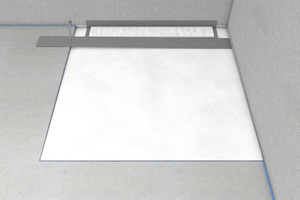

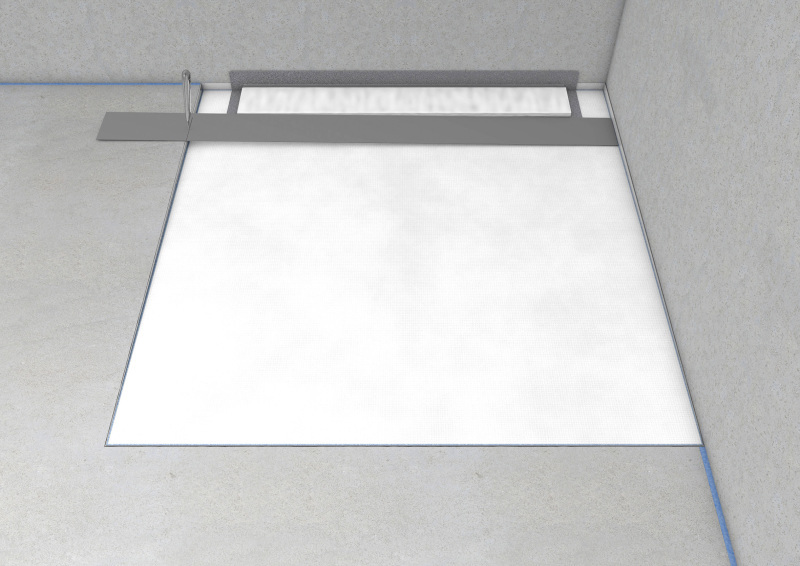

Nach Überbrückung und Abdichtung der Trägerplatten ist ACO-„ShowerFloor“ präpariert für die Verlegung der Bodenfliesen. Foto: ACO Passavant GmbH
Nach Überbrückung und Abdichtung der Trägerplatten ist ACO-„ShowerFloor“ präpariert für die Verlegung der Bodenfliesen.
Foto: ACO Passavant GmbH

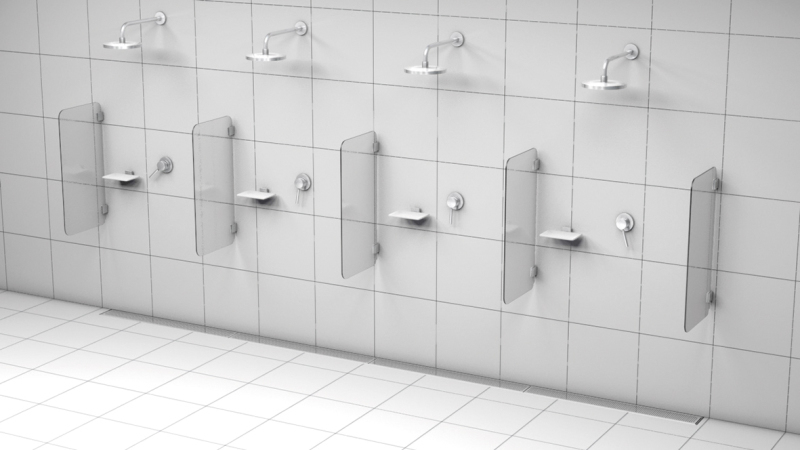

Die Sanitär-Kastenrinnen empfehlen sich für Sanitärbereiche, in denen die erforderlichen Rinnenmaße und Ablaufleistungen über die üblichen Duschrinnenwerte hinaus gehen. Foto: ACO Passavant GmbH
Die Sanitär-Kastenrinnen empfehlen sich für Sanitärbereiche, in denen die erforderlichen Rinnenmaße und Ablaufleistungen über die üblichen Duschrinnenwerte hinaus gehen.
Foto: ACO Passavant GmbH

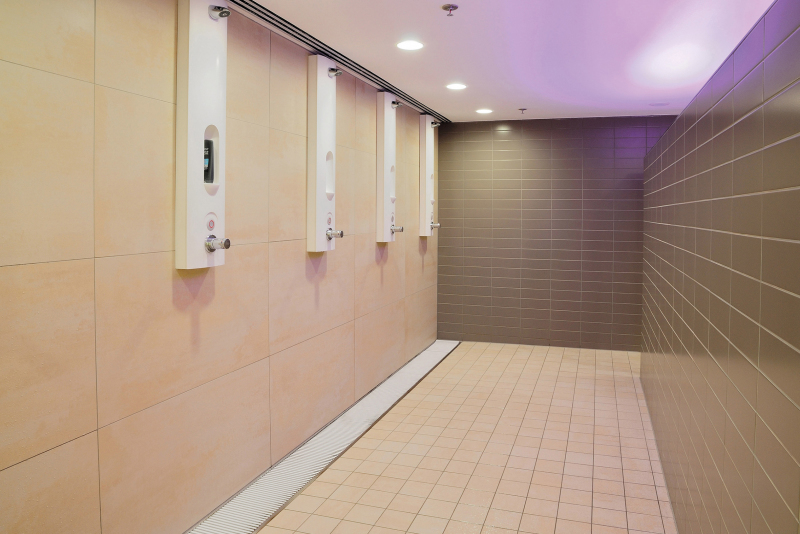

Sammelduschen der Umkleideräume im Just Fit Fitnessclub Köln: Sanitär-Kastenrinnen aus Edelstahl mit Kunststoff-Rollrosten. Foto: ACO Passavant GmbH
Sammelduschen der Umkleideräume im Just Fit Fitnessclub Köln: Sanitär-Kastenrinnen aus Edelstahl mit Kunststoff-Rollrosten.
Foto: ACO Passavant GmbH

Die Entwässerung öffentlicher Duschbereiche – seien es Einzelduschen in Hotels oder Krankenhäusern, seien es Sammelduschen in Sportanlagen, Schwimmbädern und Spas – ist immer mit besonders hohen Anforderungen verbunden: Bei der Installation sind Geschwindigkeit und Wirtschaftlichkeit maßgebliche Faktoren, im Betrieb spielen Sicherheit, Hygiene und Schallschutz eine Hauptrolle.

Bodensystem

Das Bodensystem ACO-„ShowerFloor“ vereinfacht die Montage von Duschrinnen. Bei der Entwicklung wurden Flexi­bilität in jeglicher Hinsicht – Fläche, Neigung, Leitungen, Oberfläche/Abdeckung – mit hoher Stabilität und schneller, einfacher Montage in einem System kombiniert. Die Basis bzw. das Gerüst des Systems bildet ein Träger bzw. Rahmen aus Stahlprofilen mit drei parallelen Querstreben (für Linienentwässerung) bzw. je zwei gekreuzte Diagonal- und Querstreben (für Punktentwässerung). Robuste Steckverbindungen ermöglichen eine schnelle Größenanpassung des gesamten Rahmengerüsts...

Mehr erfahren Sie in

tab 03/2016

tab 03 2016
Mehr erfahren Sie in

tab 03/2016

Heizung | Monovalent im Mehrfamilienhaus – Wärmepumpenprojekt 38
Klima | Energetische Inspektion – Anlagensimulation 64
Elektro | KNX im KfW-70-Gebäude – Vernetzte Haustechnik 72
Produkte Spezial | TGA-Software 28
Produkte Spezial | Brandschutz 32


Titelbild: Die Mischeinrichtung „swirlflame“ in einem Weishaupt-Brenner „WK 80“ bildet eine Flammenlänge, die niedrige Emissionen mit einem optimierten Primärenergieaufwand verbindet.

Ressort:  Fachbeiträge
Abonnement Inhaltsverzeichnis

Thomas Labsky

Produktmanager im Bereich Bodenentwässerung, ACO Haustechnik, Stadtlengsfeld
