Normgerechte Kaskadenentwässerung

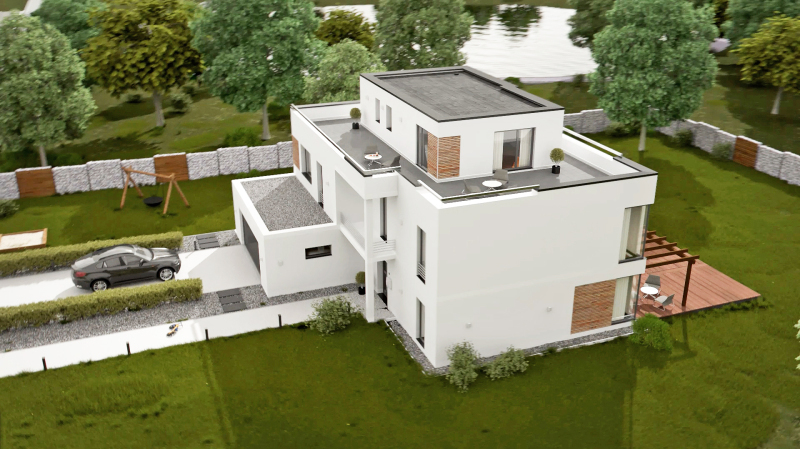

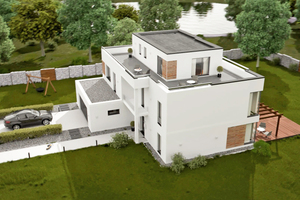

Im Bewusstsein um die Fragwürdigkeit einer kaskadierenden Entwässerungslösung suchen viele Rat und Rückendeckung bei den Herstellern von Entwässerungssystemen. Die Sita Bauelemente GmbH vertritt hier einen ganz klaren Standpunkt: Angesichts nicht einsehbarer baulicher Gegebenheiten und nicht kalkulierbarer Gefahren sollte der unkontrollierte freie Auslauf auf tiefer liegende Dach- und Gebäudeflächen grundsätzlich nicht beraten und geplant werden.

Interpretationsspielräume

Auf die Frage, ob das Regenwasser auf tiefer liegende Dachflächen abgeleitet werden kann, gibt es bisher keine eindeutige Stellungnahme. Grundsätzlich „kann in Ausnahmefällen das Regenwasser gemäß der DIN 1986-100:2008-05 Punkt 6.3.3 über freie Ausläufe auf niedrigere Dachflächen abgeleitet werden …“.

Allerdings sieht der Kommentar zur DIN 1986-100 diesen Punkt etwas differenzierter. Nach den Punkten 5.3.1 (5) und (6) sowie 6.3.3 des Kommentars ist die Ableitung des Regenwassers sowohl von der Haupt- als auch von der Notentwässerung auf andere Dachflächen nicht zulässig.

Punkt 5.3.1 (5): „… Das … anfallende Regenwasser … darf nicht auf tiefer liegende Dachflächen abgeleitet werden.“

Punkt 5.3.1 (6): „… Das Regenwasser aus der Notentwässerung ist frei auf schadlos überflutbare Grundstücksflächen abzuleiten. Es darf … nicht auf andere Dachflächen … abgeleitet werden.“

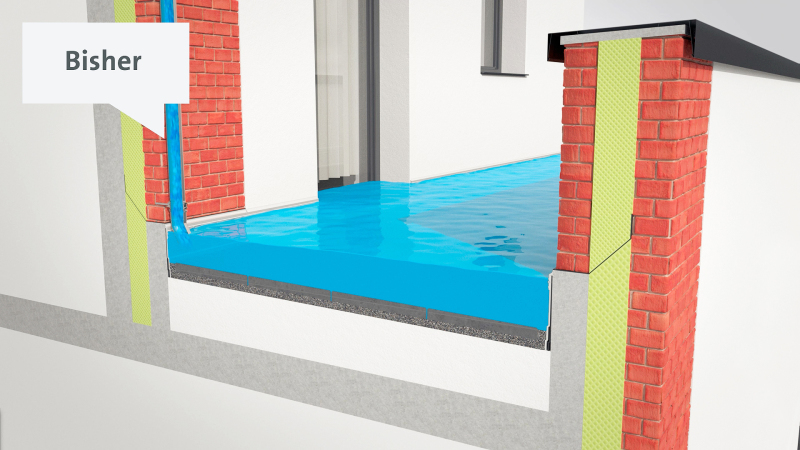

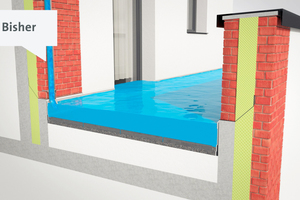

Die Ableitung des Regenwassers muss schnell und kontrolliert erfolgen. So heißt es gemäß des Kommentars Punkt 6.3.3: „Umwege über andere Dachflächen bergen zusätzliche Gefahren und sind zu vermeiden.“ Die Ableitung auf andere Dachflächen ist gemäß der DIN 1986-100 in Ausnahmefällen möglich, aber gemäß des Kommentars zu dieser Norm zu vermeiden. Somit ergeben sich planerische Freiheiten, wobei der „gesunde“ Menschenverstand im Vordergrund stehen sollte. Eins ist sicher – eine unkontrollierte Kaskaden-Entwässerung birgt Gefahren: Überflutung der tiefer liegenden Fläche, Eindringen des Regenwassers ins Gebäude über Türen, Rinnen und Attikaanschluss, statische Überlastung der tiefer liegenden Fläche. Aus Kostengründen, insbesondere bei Sanierungen, werden Kaskadenlösungen aber trotzdem immer wieder realisiert.

Kakaden-Entwässerung kontrolliert

Wenn sich Situationen, die eine kaskadierende Dachentwässerung erfordern, nicht vermeiden lassen, wie kann man sie dann sicher gestalten? Dieser Frage nahm sich die Sita Bauelemente GmbH an und entwickelte ein spezielles Kaskaden-Entwässerungssystem, das die Regenspende, selbst bei den immer häufiger auftretenden Starkregenereignissen, in geordnete Bahnen leitet. Erstmals steht somit ein baurechtlich abgesichertes System für anspruchsvolle Bausituationen zur Verfügung.

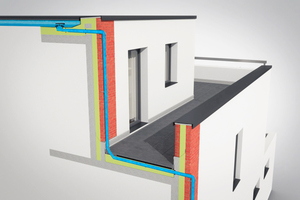

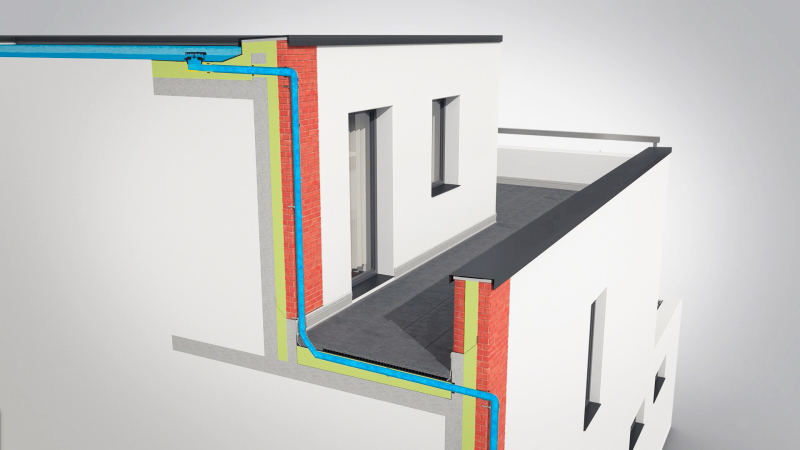

Das „SitaAttika“-Kaskade-Set ist ein modulartig angelegtes System, das für die Entwässerung durch die Attika konzipiert ist. Dieses Modulsystem, das sowohl für die Haupt- als auch für die Not­ent­wäs­se­rung ausgelegt werden kann, besteht aus einem Druckströmungsgully mit „SitaAirstop“ bzw. „SitaMore“-Anstauelement und einer verrohrten Wasserführung bis zum Übergabepunkt. Bei der Hauptentwässerung wird die Regenspende dort in das Grundleitungssystem eingespeist, bei der Notenwässerung auf frei oder schadlos überflutbare Flächen geleitet.

Das „geschlossene“ Rohrleitungssystem verhindert unkontrollierte Überflutungen von Gebäudeteilen, wie z. B. Vordächern, Terrassen oder Balkonen, die für einen derartigen Wasseranfall nicht ausgerüstet sind. Wasserschäden, z. B. durch gestautes Regenwasser, das seinen Weg durch Terrassentüren sucht, wird damit gezielt vorgebaut. Aufgrund seiner Modulbauweise mit diversen Formstücken und Fallrohren gibt es alle gestalterischen bzw. konstruktiven Freiheiten, dem stufenförmigen Verlauf der jeweiligen Fassade zu folgen und auf seinem Weg auch mehrere Attiken zu durchdringen. Innerhalb des Systems sind alle Bauteile aufeinander abgestimmt. Dies gibt Planern und Anwendern die Gewissheit solider Verbindungen, vor allen Dingen in den Bereichen, in denen Anschlüsse und Richtungsänderungen auszuführen sind.

Kaskadenentwässerung im Set

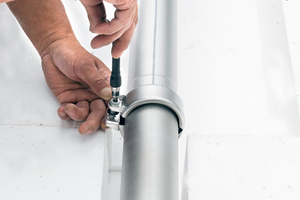

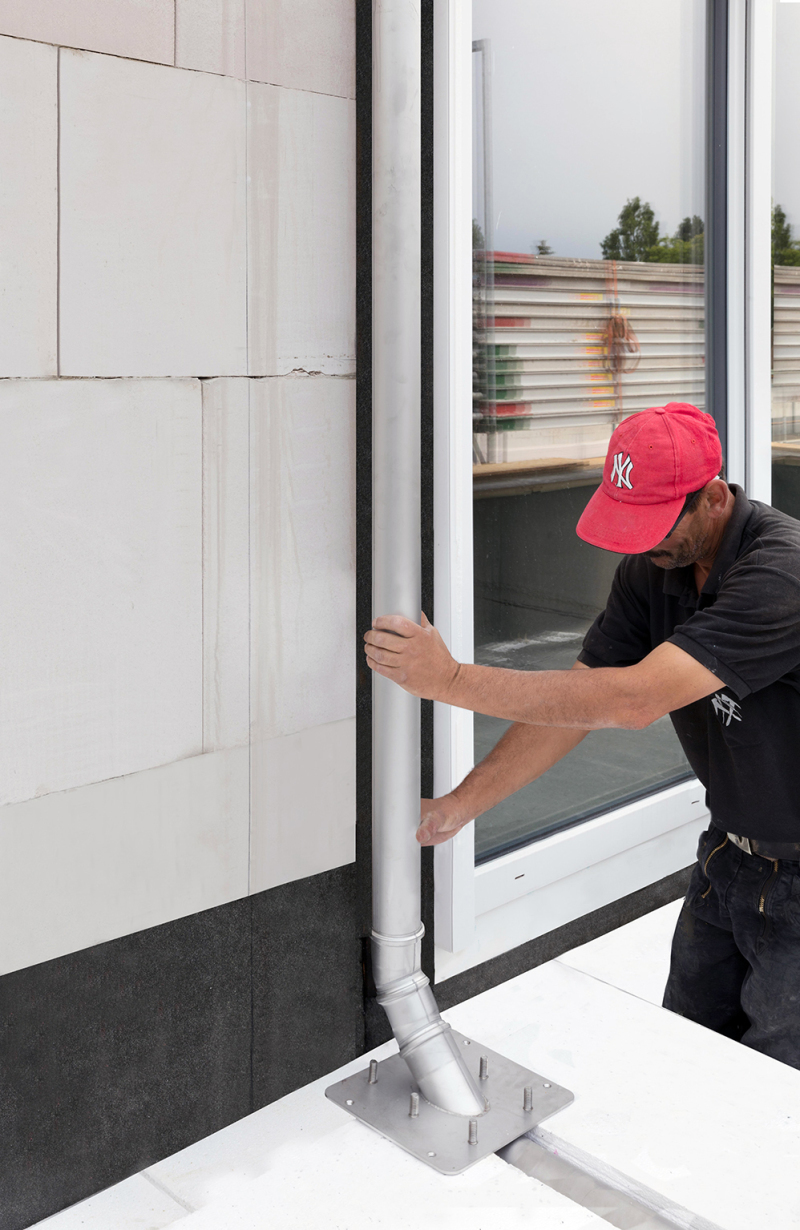

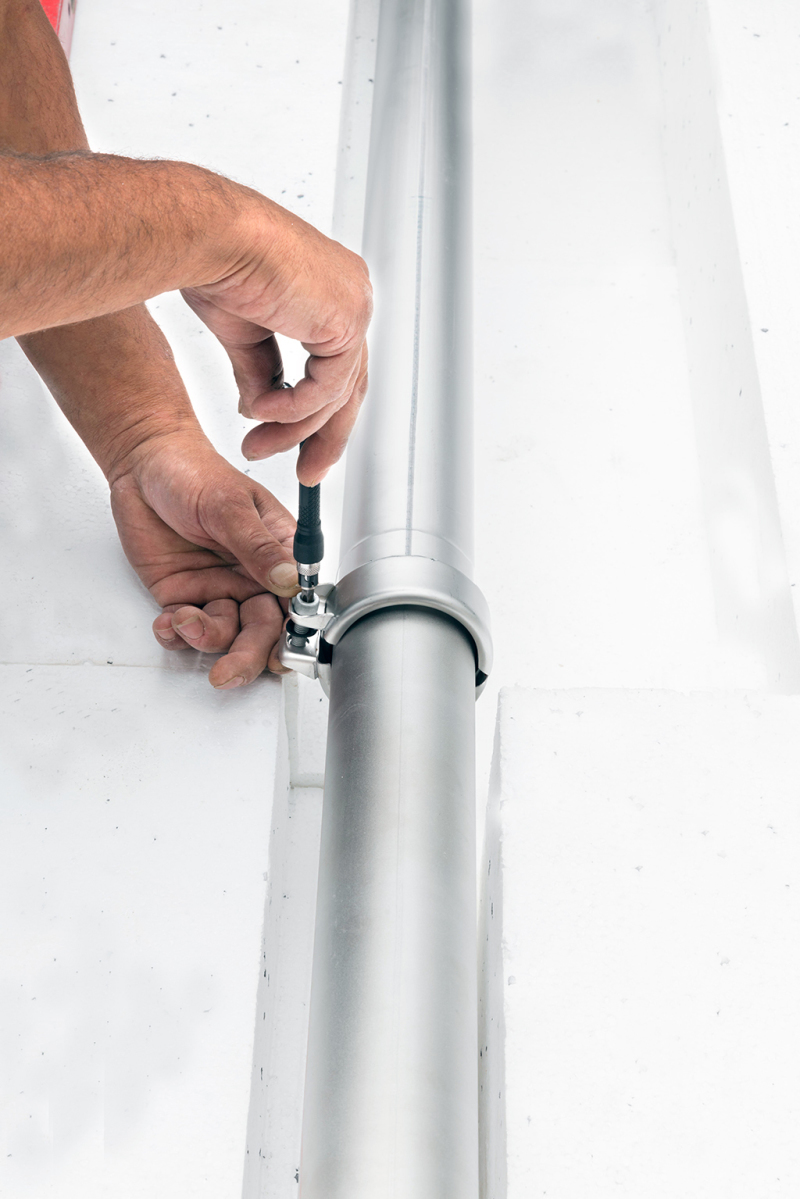

Als Wasserschlucker auf der obersten Dachfläche fungiert der „SitaDSS Indra“. Dieser ultraflache, aber extrem ablaufstarke PUR-Gully arbeitet nach dem Druckströmungsprinzip mit der Vollfüllung der Rohre. So entwässert das Komplett­sys­tem mehr als zehnmal so viel wie ein Freispiegelentwässerungssystem nach DIN 1986-100 abführen darf. Dort, wo das Fallrohr auf die nächste Dach- oder Terrassenfläche trifft, ebnen mit Sicherungsschellen fixierte Attika-Bögen dem „SitaKaskade“-Bauteil den Weg in die Horizontale. Das „SitaKaskade“-Bauteil, ein Edelstahlrohr mit ankonfektionierter Bogenwinkelung besteht aus einem Stück und einem angeschweißten Los-Fest-Flansch zum sicheren Anschluss der Dachbahn.

Unsichtbare Verlegung

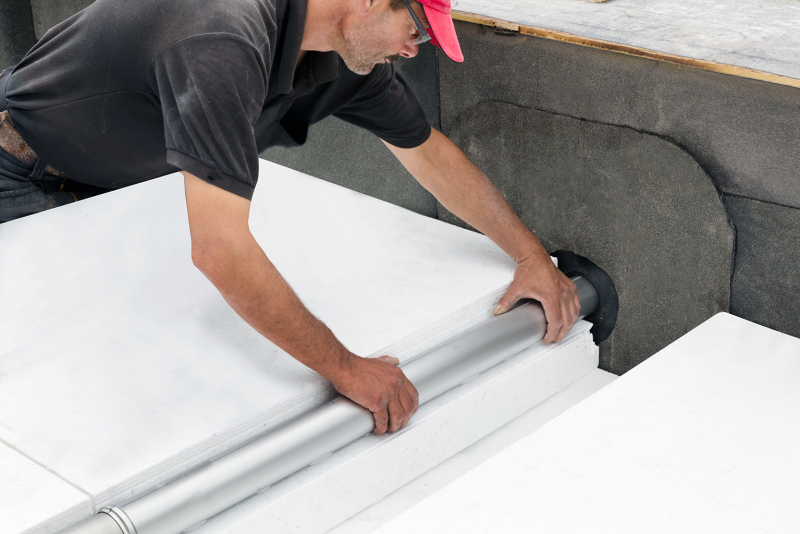

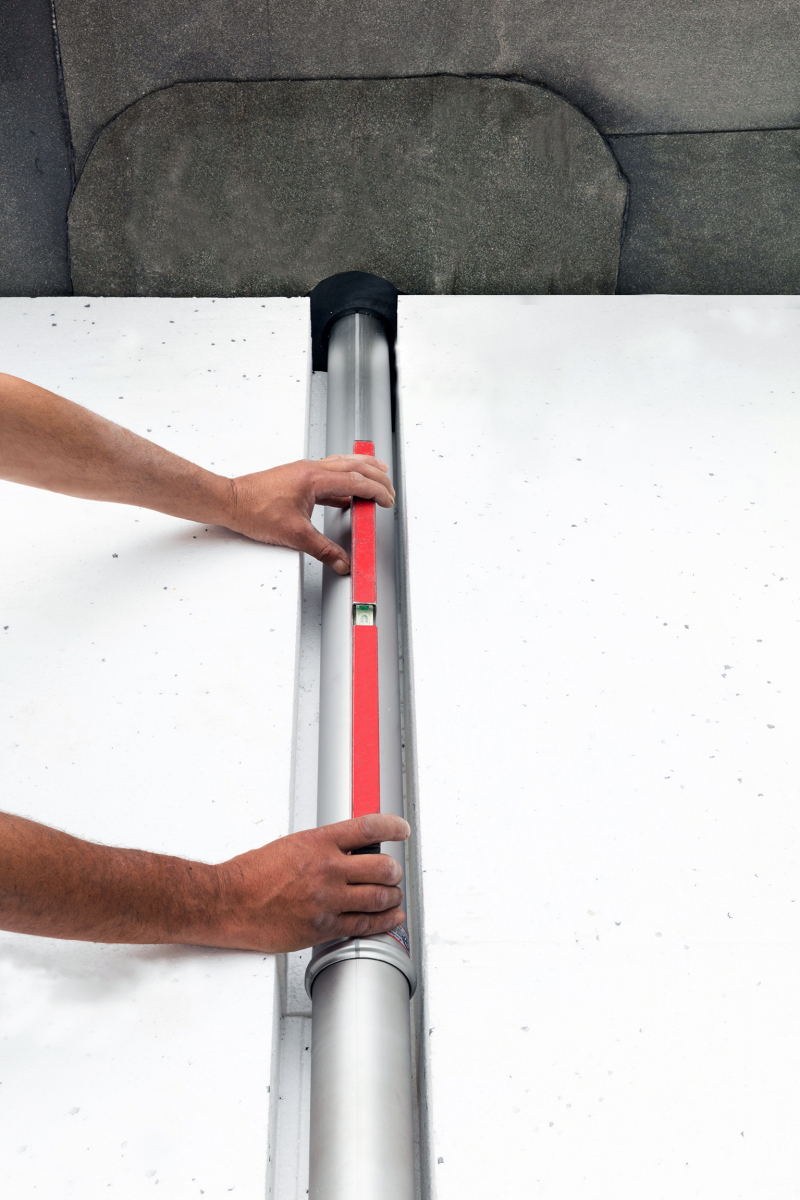

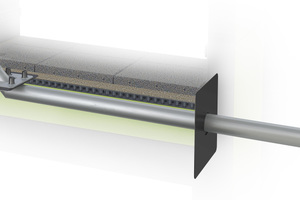

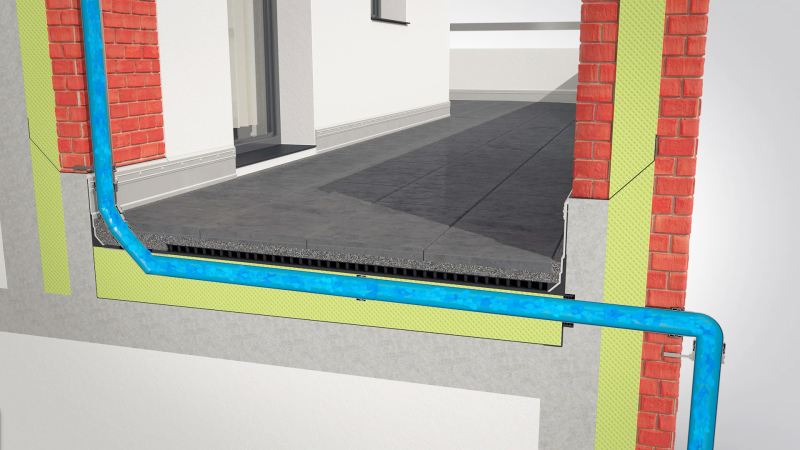

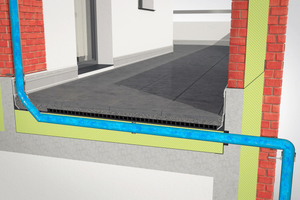

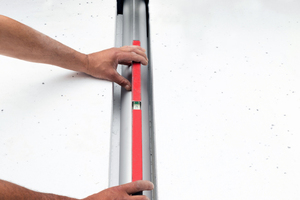

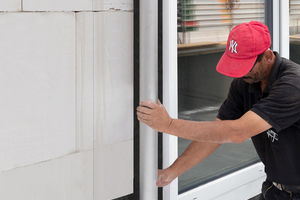

Um die waagerecht verlaufenden Rohre sowohl vor mechanischer als auch vor thermischer Belastung zu schützen, werden sie in die Wärmedämmebene eingebettet. Dies erlaubt dem Dachdecker eine sichere Abdichtung im Durchdringungsbereich und unterstützt zudem eine saubere Optik. Stolperfallen auf den Dach- und Terrassenflächen werden vermieden. Nichts stört die saubere Optik und bei der Gestaltung von Balkon- und Terrassenflächen ist der Weg frei für einen dekorativen Fliesen- oder Plattenbelag.

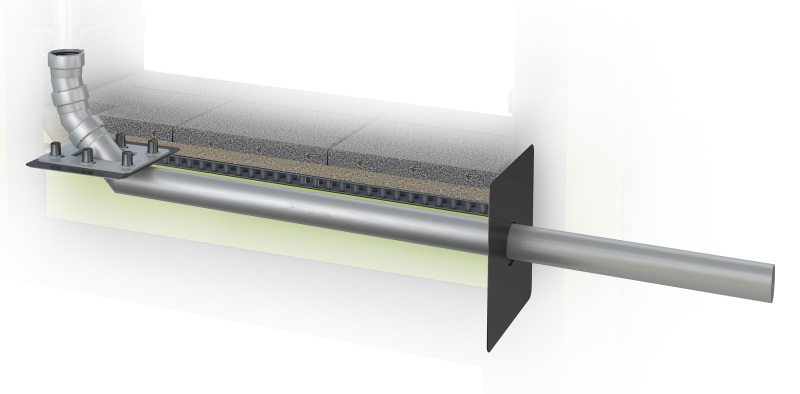

Je nach örtlicher Gegebenheit kann das „SitaAttika“-Kaskade-Bauteil mit Edelstahlrohren in unterschiedlichen Längen geordert werden. Längenfeinjustierungen erfolgen durch Ablängen. Die stufenförmige Konstruktion wird jetzt bis zum Übergabepunkt wiederholt bzw. fortgeführt. Bis auf den Attikagully aus wärmegedämmtem PUR bestehen alle Elemente des Systems aus Edelstahl.

Berechnungsservice Stück für Stück

Mit dem „SitaAttika“-Kaskade-Set wird Kaskadenentwässerung gezielt in kontrollierte Bahnen gelenkt. Einsetzbar ist es für die Hauptentwässerung und die Notentwässerung über Fallrohr oder Speier. Liegt die richtige Bauteilkombination vor, ist die Montage für den Verarbeiter ein Leichtes. Bei einfachen Bauvorhaben unterstützt ein Konfigurator für die Kaskadenentwässerung die Bestellung der richtigen Modulkombination; er ist unter www.kaskade.sita-bauelemente.de abrufbar. Bei anspruchsvollen Projekten hilft auch der Berechnungsservice des Unternehmens. Auf Basis des eingereichten Bauplans errechnet das Serviceteam die entsprechende Materialliste. Die Gesamtkonstruktion kommt dann im individuellen Set, inklusive Dichtmanschetten für den sicheren Anschluss der Dachbahn in den Durchdringungsbereichen der Attika.
