Solarstrom direkt einspeisen durch innovative Wechselrichter

Die Deutsche Bahn ist der größte Stromverbraucher in Deutschland und betreibt ein eigenes Stromnetz von knapp 8.000 km Länge. Wie dieses für die Einspeisung von Solarstrom genutzt werden kann, untersuchte das Projekt »PV4Rail«. Das Konsortium unter Leitung des Fraunhofer-Instituts für Solare Energiesysteme ISE entwickelte und testete einen Wechselrichter für die direkte Einspeisung von Photovoltaik-Strom, analysierte das Flächenpotenzial längs der Gleise und führte techno-ökonomische Untersuchungen von Bahnstrom-PV-Anlagen durch. Diese könnten ein wichtiger Baustein der Energiewende werden, wenn regulatorische und marktliche Nachteile ausgeglichen würden.

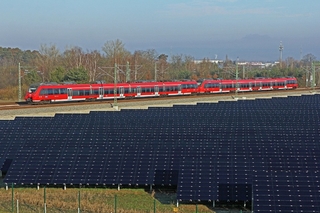

Photovoltaik-Anlage an einer Bahnstrecke.
Bild: Deutsche Bahn

Am Netz der Deutschen Bahn sind aktuell Erzeugungsanlagen mit einer Leistung von etwa zwei GW installiert. Dies sind vor allem konventionelle Kraftwerke und Wasserkraftwerke. Direkt in das Bahnstromnetz einspeisende PV-Anlagen werden jedoch aktuell in Deutschland noch nicht betrieben. »Ein relevanter Teil des Energiebedarfs im Bahnstromnetz könnte jedoch durch Photovoltaik abgedeckt werden, denn das PV-Flächenpotenzial längs der Bahnstrecken ist um ein Vielfaches höher als die Menge an Energie, die im Bahnstromnetz gebraucht wird«, erklärt Andreas Hensel, Projektleiter PV4Rail am Fraunhofer ISE.

Das Projektteam hatte bundesweit geeignete Flächen identifiziert und mit detaillierten Simulationen auf ihr Potenzial hin untersucht. Selbst wenn nur Flächen im Umkreis von zwei Kilometern um ein Bahn-Unterwerk einbezogen wurden, lag die mögliche installierbare Nennleistung bei 37,6 GWp und der mögliche Stromertrag bei 32.920 GWh jährlich. Der Strombedarf für die Beförderung der Züge lag 2023 bei ca. 7.500 GWh.

Wechselrichter für Direkteinspeisung entwickelt

Da das Bahnnetz nicht wie das öffentliche Netz mit einer Frequenz von 50 Hz, sondern einphasig mit 16,7 Hz betrieben wird, wurde vom Projektpartner Vensys Elektrotechnik GmbH ein Zentralwechselrichter mit 2 MW Leistung entwickelt, der in zwei symmetrische Leistungsteile von jeweils 1 MW aufgeteilt ist. Im Multi-Megawatt-Labor des Fraunhofer ISE wurde einer der Leistungsteile getestet und ein Wirkungsgrad von 96,6 Prozent gemessen (inklusive Eigenverbrauch für Kühlung etc.). Das Fraunhofer ISE entwickelte zudem Regelungen für den netzbildenden Betrieb der Umrichter im Bahnnetz.

Für die Ausführung des Netzanschlusses betrachtete das Team verschiedene Anschlussmöglichkeiten, je nach Größe der Anlage: während kleinere Anlagen bis 5 MW direkt in die Oberleitung einspeisen können, werden Leistungen bis 12 MW in Unterwerken über die Sammelschiene eingespeist. Diese Variante weist hinsichtlich der LCoE-Kosten die geringsten Unterschiede gegenüber 50-Hz-Anlagen auf. Für große Anlagen bis 40 MW muss im Allgemeinen ein eigenes Unterwerk mit Trafo und Schaltanlage zur Einspeisung ins 110-kV-Bahnnetz errichtet werden.

Bislang beschränken sich in Deutschland Bahnstrom-PV-Anlagen auf Pilotinitiativen. In Österreich wurden bereits mehrere Anlagen mit mehr als 10 MWp Leistung am Netz in Betrieb genommen. Die Netzanschlussbedingungen bei der ÖBB unterscheiden sich jedoch von den Anschlussbedingungen der Deutschen Bahn. Aufgrund der Anforderung an den Betrieb des Bahnstromnetzes und die Kompatibilität der Wechselrichter zur Leit- und Sicherungstechnik können bei der DB nur spannungseinprägende Wechselrichter zum Einsatz kommen. Spannungseinprägendes Verhalten wurde im Projekt von Forschenden am Fraunhofer ISE bereits in der Simulationsumgebung getestet und könnte im Rahmen eines Folgeprojektes noch implementiert werden.

Das Projekt wurde vom Bundesministerium für Wirtschaft und Energie (BMWE) gefördert und gemeinschaftlich mit den Verbundpartnern IP SYSCON GmbH, EnBW AG und Vensys Elektrotechnik GmbH durchgeführt.
