Wo Design auf rauen Schulalltag trifft

Qualität als Standard

Die Turnhalle wird mit ihren knapp 650 m² sowohl von drei ortsansässigen Vereinen als auch von den fünf Schulklassen der Grundschule täglich genutzt. Mit einem Alter von knapp 40 Jahren war eine entsprechende Renovierung fällig. Oft wird dabei dem Planungsgedanken, Sanitärräume mit Armaturen auf hohem technischem Niveau auszustatten, das Kostenargument entgegengehalten. Allerdings stehen der Höhe der Investitionskosten die Argumente Wassereinsparung, Robustheit und geringerer Wartungsaufwand gegenüber. „Was die verwendeten Produkte angeht, haben wir uns auf einen gewissen Standard geeinigt, den wir in allen Mendener Schulen anwenden möchten“, so Anja Unglaube vom Immobilienservice Menden (ISM). Nach Analyse aller Gegebenheiten empfahl der Planer Dipl.-Ing. Michael Heering vom ortsansässigen Planungsbüro Heering der Stadt Armaturen und ein elektronisches Steuerungssystem der Rada Armaturen GmbH.

Die Stadt Menden als Bauherr war mit der Wahl der Produkte zufrieden. „Uns kam es vor allem auf Vandalismusbeständigkeit und Qualität an. Zudem war uns die regelmäßige thermische Des­in­fektion, um mögliches Legionellenwachstum zu bekämpfen, wichtig“, erläutert Anja Unglaube.

Auch Planer Michael Heering greift nach guten Erfahrungen schon seit vielen Jahren auf Armaturen von Rada zurück. „Aus Planersicht spielten die Zuverlässigkeit und Lang­lebig­keit der Produkte eine große Rolle“, erläutert Michael Hee­ring. „Bei den Duschpaneelen mit GFK-Schalen hat uns auch die Optik gefallen“, fügt der Ingenieur hinzu. Das Ingenieurbüro arbeitet bereits seit mehr als 25 Jahren mit der Stadt Menden zusammen. Aus diesem Grund vertraute Anja Unglaube dem Urteil des Planers.Dabei sind die Herausforderungen einer Grundschule vielfältig. Verschiedene Richtlinien (wie z. B. VDI Richtlinie 6000 oder DIN EN 806-2:2005-06) und Empfehlungen schreiben vor, wie Sanitäranlagen in öffentlichen Räumen und insbesondere in Schulen eingerichtet sein müssen. Sie sehen neben einer ausreichenden Anzahl an Sanitärobjekten auch robuste und vor Diebstahl geschützte Einrichtungen vor, die bestimmten Hygienestandards entsprechen. Darüber hinaus soll die Ausstattung funktionstüchtig und visuell ansprechend sein. Durch robuste Anlagen werden die Wartungs- und damit auch die Ausfallzeiten und deren Kosten auf ein Minimum reduziert. Sanitärbereiche in Schulen sind vor allem zu Stoßzeiten in den Pausen besonders hoch frequentiert. Deshalb wird eine Ausstattung benötigt, die diesem Ansturm von Schülern standhält.

Duschpaneele als Komplettlösung

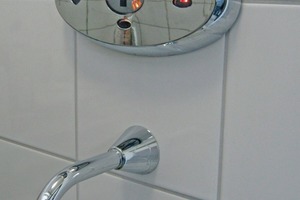

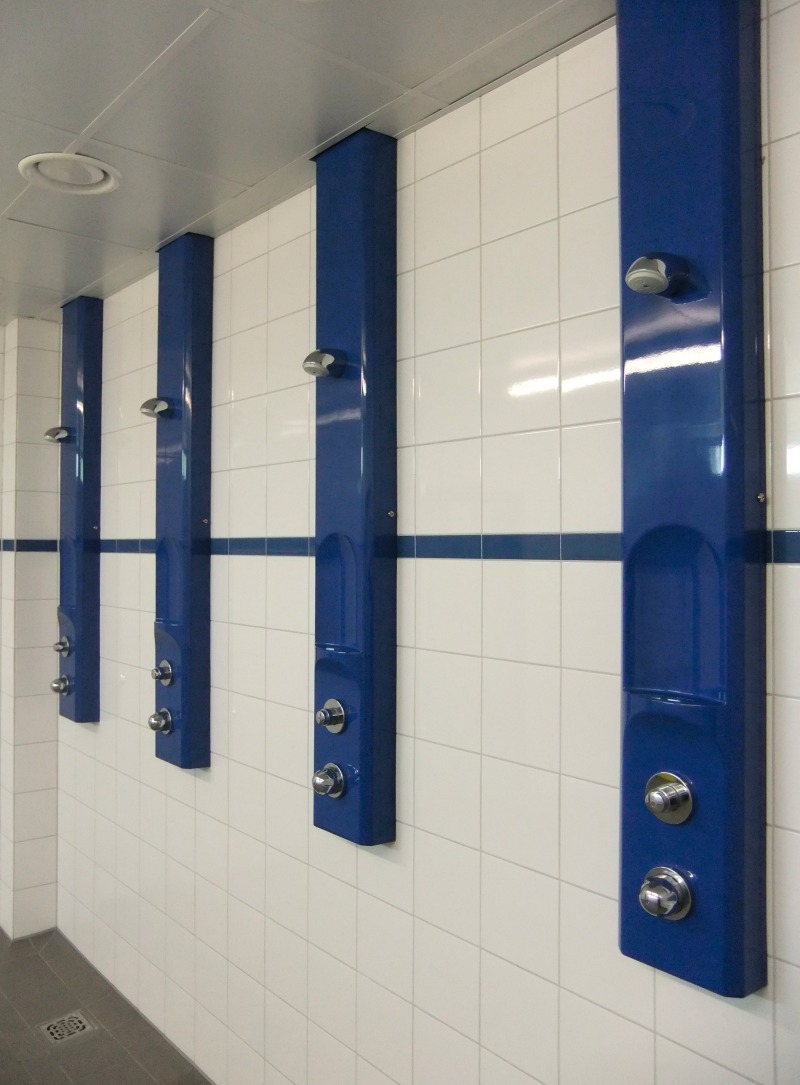

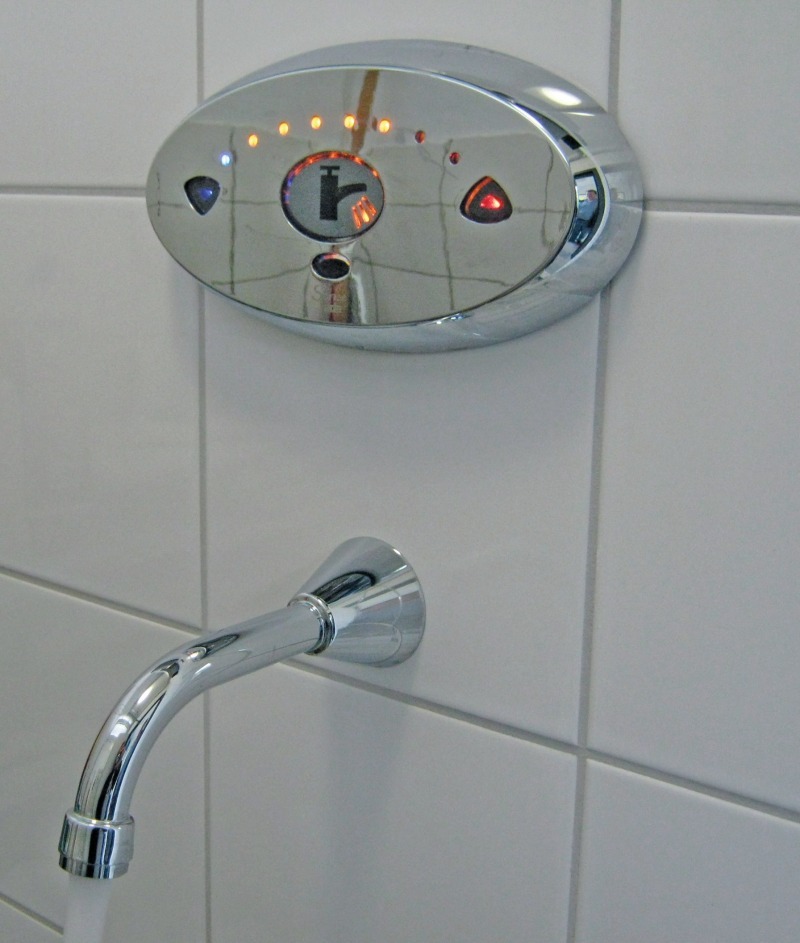

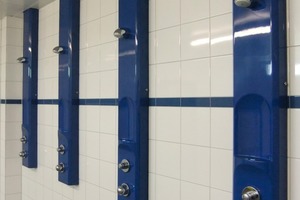

Eine solide Komplettlösung für Duschanlagen in öffentlichen Sporthallen stellen Paneele dar. Bei diesen sind Selbstschlussarmatur, Wasserführung und Duschkopf weitgehend vandalensicher integriert. Durch den automatisch endenden Wasserlauf wird unnötiger Wasserverbrauch vermieden. Die Duschpaneele vom Typ „VA 2“ in der Turnhalle der Bischof-von-Ketteler-Schule haben als Sonderausstattung eine farbige Schale aus Glasfaser­ver­bundwerkstoff (GFK). Diese weist eine besonders hohe Bruch- und Schlagfestigkeit auf. Die Gelcoat-Beschichtung in dunkel­blau verleiht dem Duschelement eine glatte und optisch an­sprechende Oberfläche, die sich sehr einfach reinigen lässt. Die Kanten der Paneele sind abgerundet, um die Benutzer vor Ver­let­zungen zu schützen. Zusätzlich gibt es eine integrierte Ablage für Shampoo. Eine Besonderheit wurde im Hausmeisterraum der Sporthalle eingebaut: Die „Rada Sense“-Armatur verspricht als vollelektronische sensorgestützte Armatur eine optimale Hygiene, hohen Bedienkomfort sowie Energie- und Wasserersparnis. Eine Annä­he­rung an den Sensor genügt, um den Wasserfluss zu starten und die Temperatur einzustellen. Entsprechend einer durch eine Bedienungssoftware programmierten Laufzeit stoppt der Wasserfluss automatisch. Um Verbrühungen zu vermeiden, lässt sich eine Maximaltemperatur einstellen. Die Armatur hat zudem die Aufgabe, eine Wasserstagnation im Wassersystem der Sporthalle zu vermeiden. „Über diese Entnahmestelle wird eine zeit- und nutzungsabhängige Spülung des als Ringleitung verlegten Trink­wasser­systems gewährleistet“, erläutert Michael Heering.

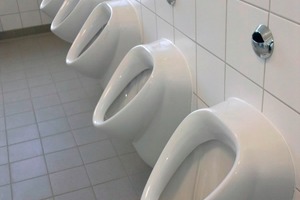

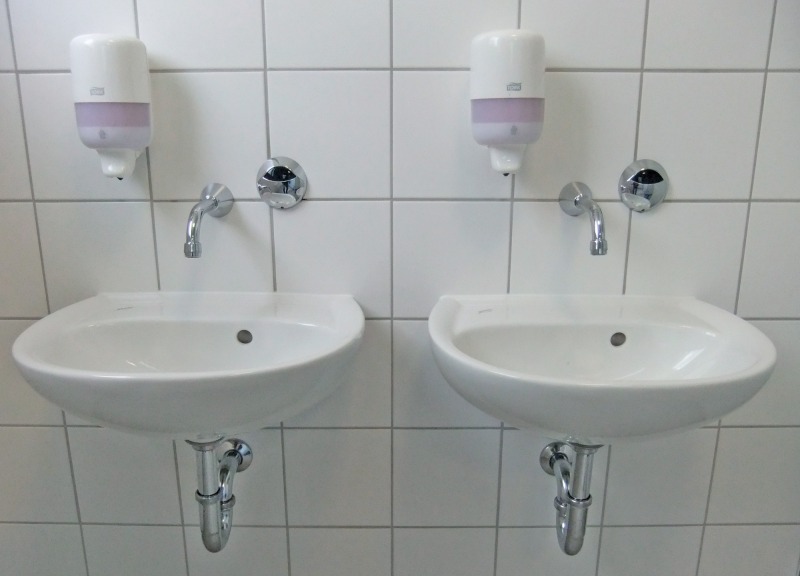

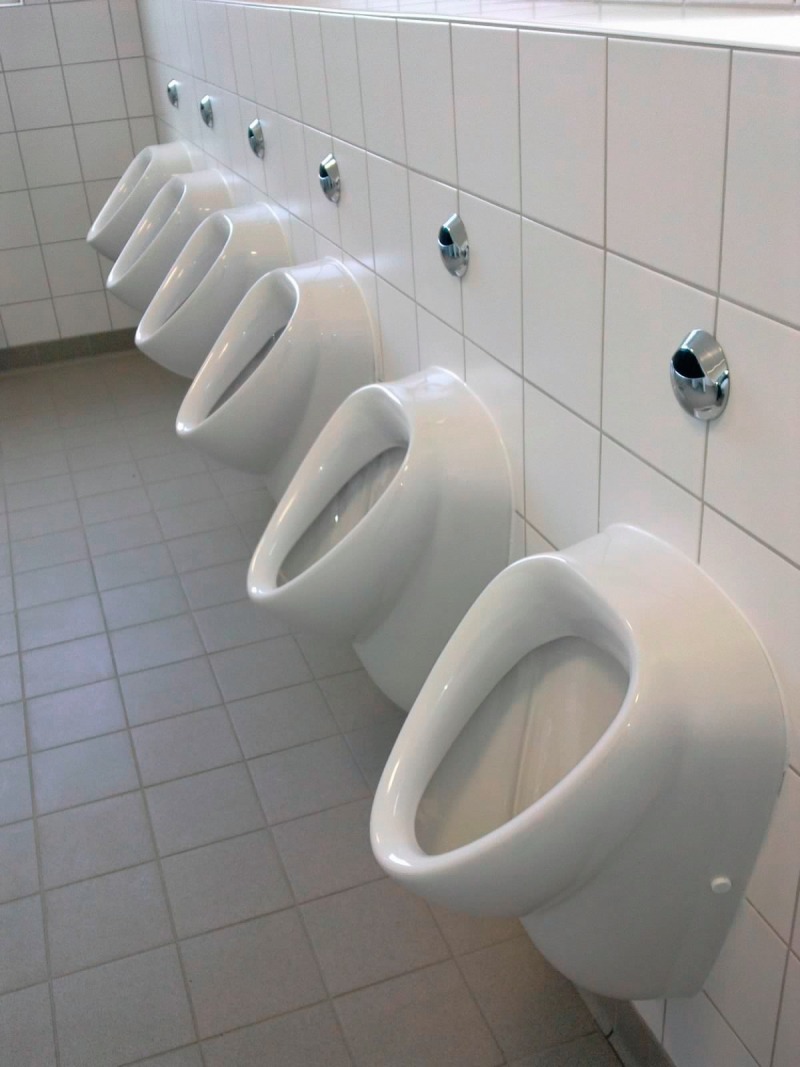

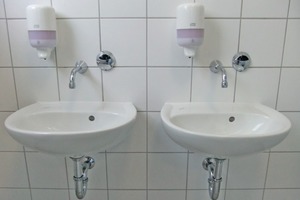

Für die Steuerung der Urinale und Waschtische wurde ein „Rada Pulse“-System installiert. Das elektronische Steuerungssystem für Sanitäranlagen mit bis zu zehn Entnahmeplätzen ist für den Gebrauch in öffentlichen Einrichtungen geeignet, da es sich durch eine hohe Vandalismusbeständigkeit auszeichnet. Die einfache Programmierung erfolgt über einen Handprogrammierer. Die Spülung der Urinale wird durch einen berührungslosen Infrarotsensor betätigt. Das führt zu einer verbesserten Hygiene im Sanitärbereich. Die sekundengenaue Einstellung der Wasserlaufzeit an den Urinalen und den Waschtischen trägt zur Senkung des Wasserverbrauchs bei.

Fazit

Die Sanierung der Bischof-von-Ketteler-Schule ist ein Beispiel dafür, wie sowohl unter energetischen als auch unter kindgerechten Aspekten Funktionalität mit Design verbunden werden kann. Und so ziehen Bauherr und Planer ein positives Resümee: „Die ausgewählten Bauteile sind betriebssicher und für den manchmal auch rauen Schulalltag geeignet.“⇥n
