Lade- und Frischwasserstation

Der Produktbereich Systemtechnik deckt bei Taconova den Anwendungsbereich von der Einbindung des Solarkreislaufs über die temperaturgeführte Schichtspeicherladung bis zur solaren Trinkwassererwärmung mit exakt geregelter Entnahmetemperatur ab.

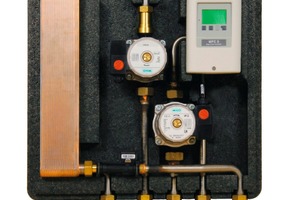

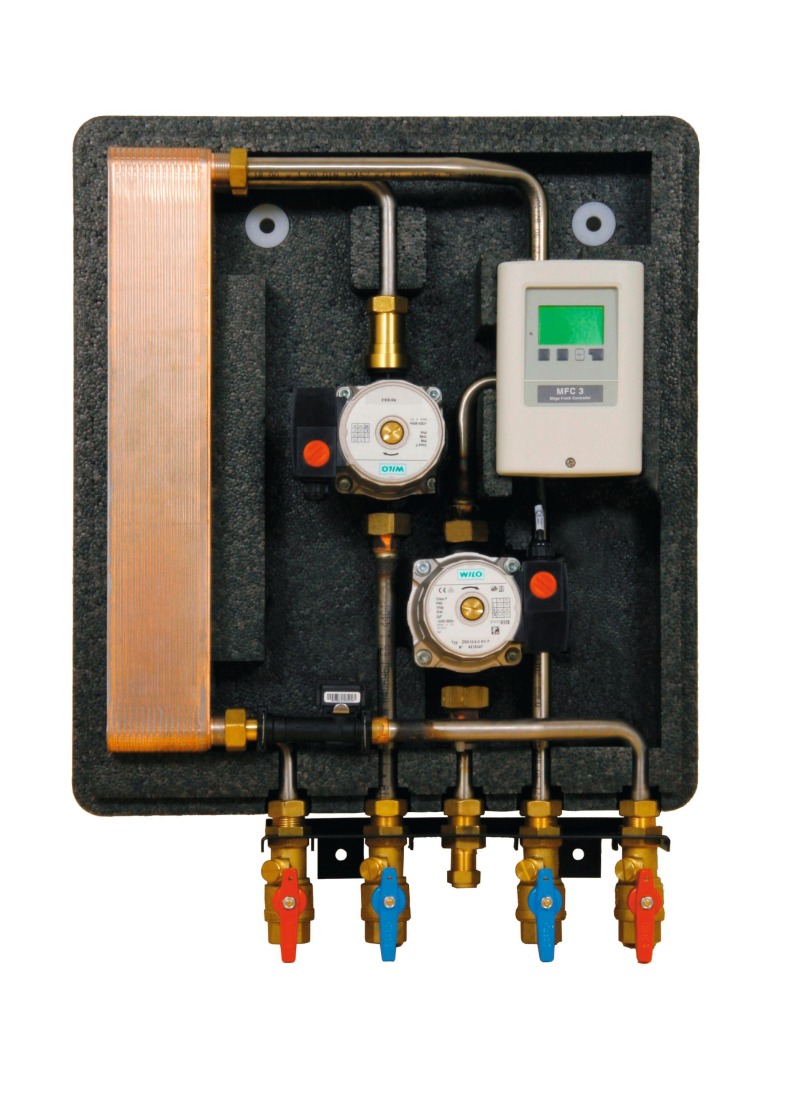

Die elektronisch geregelte Frisch­wasserstation „TacoTherm Fresh 40“ übernimmt in Heizungssystemen mit Pufferspeicher die hygienische Trink­was­ser­erwärmung im Durch­lauf­verfahren. Ein zusätzlicher Warm­wasserspeicher ist nicht mehr erforderlich. Die Trinkwassererwärmung erfolgt über einen Edelstahl-Plattenwärmetauscher mit der Wärmeenergie aus einem Solar-Schichtenspeicher oder ei­nem Pufferspeichersystem. Eine elektronische Regelung hält die Entnahmetemperatur mittels Temperatur- und Durchfluss­sensor sowie einer drehzahlgeregelten Umwälzpumpe unabhängig von der Zapfmenge konstant. Für den Zirkulationskreislauf ist eine zweite Umwälzpumpe in der anschlussfertigen Station integriert.

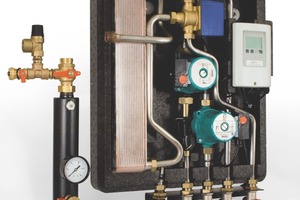

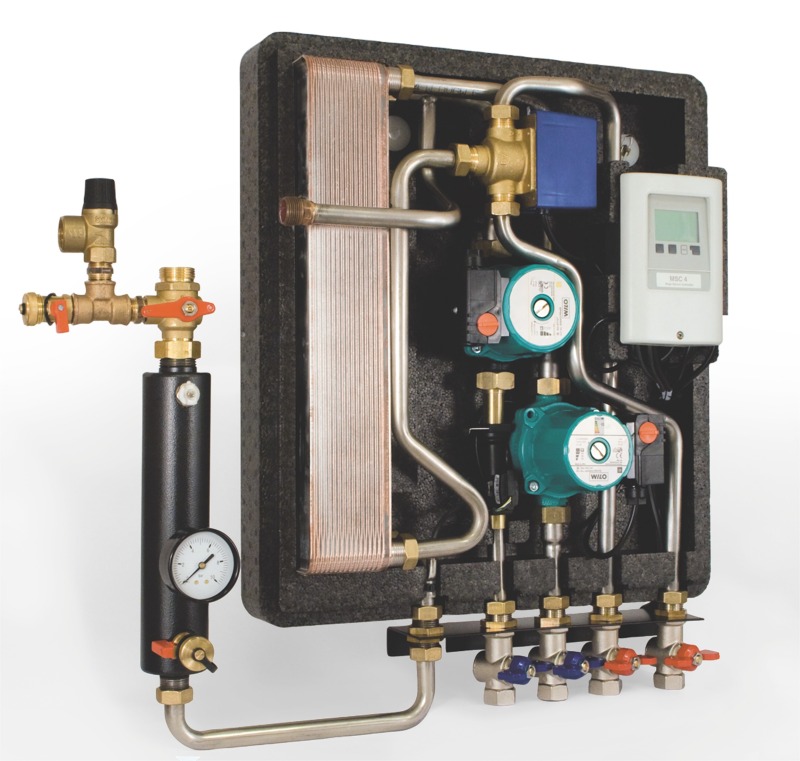

Die Speicherladestation „TacoSol Load 25“ wurde für eine hohe Energieausbeute aus den Solarkollektoren und für den Aufbau einer stabilen Schichtung in Pufferspeichern ohne innenliegende Wärmetauscher entwickelt. Über einen Edelstahl-Plattenwärmetauscher versorgt die Ladestation den Pufferspeicher mit der Wärme aus dem Solarkreislauf. Die elektronische Regelung der Station orientiert sich dabei an den Temperaturen, die in der jeweiligen Pufferzone herrschen. Durch die Regelung wird dem Pufferspeicher das solar erwärmte Heizwasser genau mit der Temperatur zugeführt, die an einem von zwei Speichereingängen ansteht. Dazu wertet die Regelung die Temperaturdifferenzen von Primär- und Sekundärseite aus. Anhand der Temperaturwerte an den Vorlaufanschlüssen des Puffers sowie am Kollektor wird bestimmt, welcher der beiden Puffereingänge angesteuert wird. Das Heizwasser wird dadurch im Plattenwärmetauscher auf die Temperatur der Pufferzone erwärmt, die näher an der Kollektortemperatur ist.
