KNX im KfW-70-Gebäude

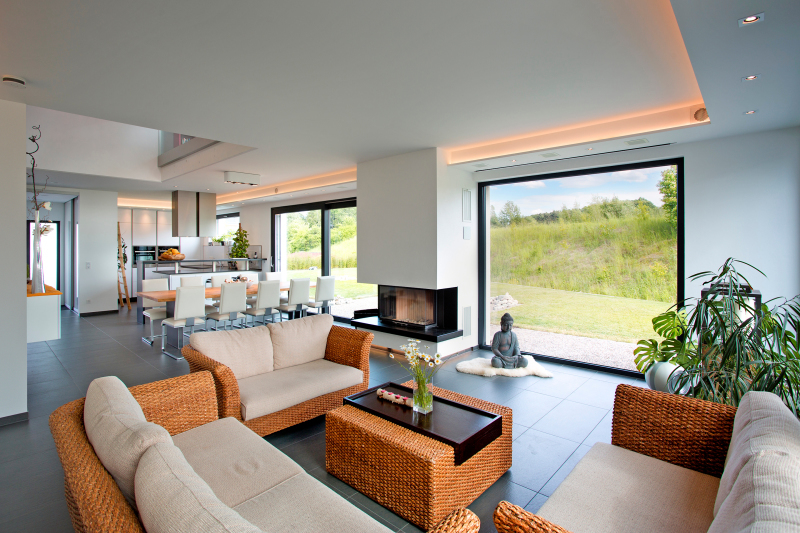

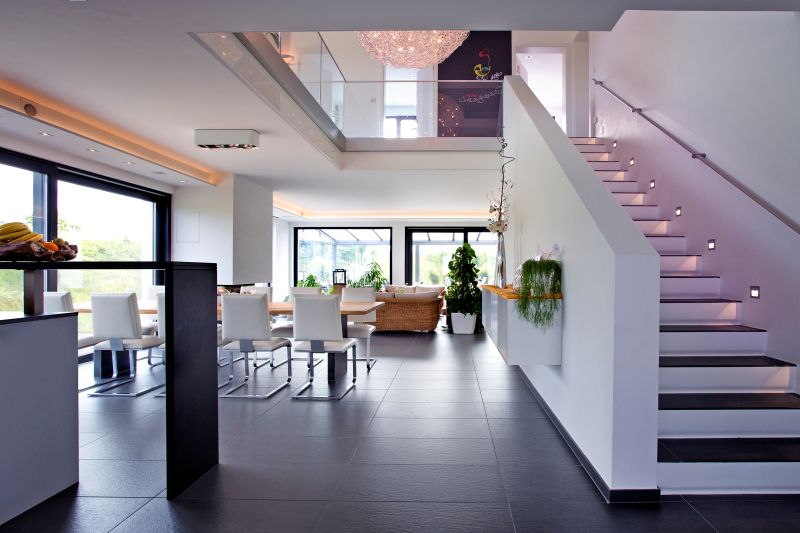

Die Farben Weiß, Grau und Schwarz ziehen sich bei allen fest verbauten Komponenten durch das Haus: Dunkle, pflegeleichte Steinfliesen im Format 80 x 40 cm harmonieren mit den weißen Wänden und Möbeln. Einen weiteren Akzent setzen die dunklen, geflammten Granitplatten (Nero Assoluto); Wärme und Behaglichkeit strahlen der Holztisch, Korbsofas sowie natürliche Dekormaterialen wie Holzschalen, Baumrinde, Treibholz und Pflanzen aus. Eyecatcher im Flur ist eine silberne Drahtgeflechtleuchte.

Massivbau mit „intelligenter“ Infrastruktur

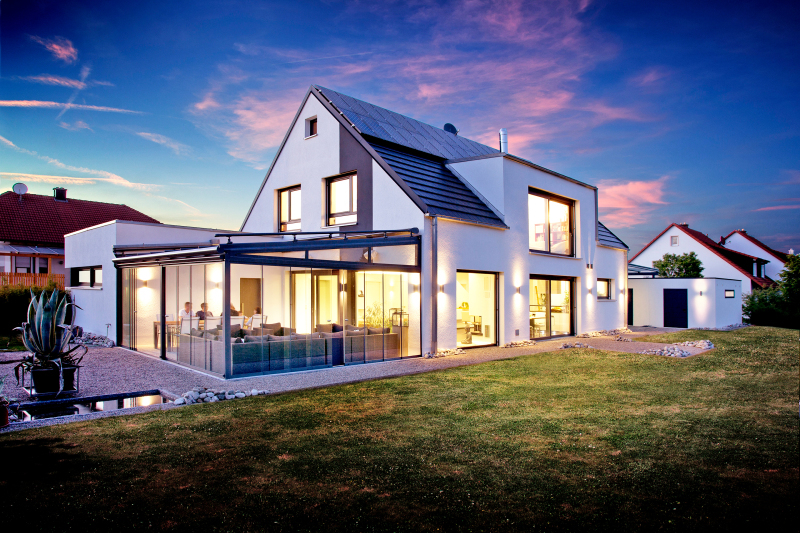

Die Bauherren entschieden sich ganz bewusst für ein energieeffizientes Haus, einen soliden Massivbau aus Kalksandstein mit einer 200 mm dicken Dämmschicht aus Polystyrol-Hartschaum. Die Fenster sind dreifachverglast und die Bodenplatte ist mit 250 mm, das Dach mit 240 mm Dämmung versehen. In Summe ergibt sich so ein KfW-Effizienzhaus 70 nach EnEV 2009 (mit einem Jahresenergieverbrauch von nur 70 % eines vergleichbaren Neubaus nach der zur Bauzeit gültigen EnEV). Hier sind es sogar nur 65 %, die benötigt werden. Da Bohrungen für Geothermie in die Tiefe nicht möglich waren, entschieden sich die Bauherren für den Einsatz der oberflächennahe Erdwärme. Dafür wurden Flächenkollektoren in Form kompakter Matten im Format 1 m x 8 m, flächig unter dem Rasen verlegt.

Im gesamten Haus ist eine „intelligente“ Infrastruktur parallel zu den Stromleitungen verlegt: Das KNX-System vernetzt alle elektrischen Komponenten, als Steuerzentrale dient ein Gira-„HomeServer“. Auch die Wärmepumpe und die Fußbodenheizung sind eingebunden. Da eine Minimal-Durchflussmenge pro Raum im „HomeServer“ implementiert wurde, kann jetzt der Boden auch als Pufferspeicher fungieren. So werden 2 K Vorlauftemperatur gespart, es musste kein zusätzlicher Pufferspeicher gekauft werden, und im Winter ist es sogar etwas wärmer in den Pufferräumen – im Wohn-/Essbereich und in den Bädern. Das steigert den Komfort und kostet weniger.

Bei der Gebäudetechnik ließen sich die Bauherren von Sys­tem­inte­gra­tor Klaus Geyer beraten, der Wert auf Grundlagen legt: „Wichtig ist es, bei einem Neubau erst einmal die Basis zu schaffen, das heißt, neben der Stromleitung gleich eine KNX-Steuerleitung zu verlegen. Dann werden diverse Grundfunktionen programmiert, wie die Beleuchtungssteuerung, Jalousien oder die Einbindung der Heizung.“ Das KNX-System ist dann nicht zwingend teurer als eine konventionelle Elektroinstallation mit elektrischer Jalousiesteuerung und Einzelraumregelung der Temperatur, denn es entfallen bei der Heizung beispielsweise die Regler in jedem Raum und deren Installation. Hier konnten die Bauherren zudem auf einen teuren Pufferspeicher verzichten.

„Und wenn dann später noch weitere Funktionen programmiert oder Komponenten ergänzt werden sollen, ist das mit der Basis-KNX-Installation problemlos möglich“, weiß Sys-temintegrator Klaus Geyer.

Komfort bei Beleuchtung und Jalousien

Eine der Grundfunktionen ist die Beleuchtung: Einzelne

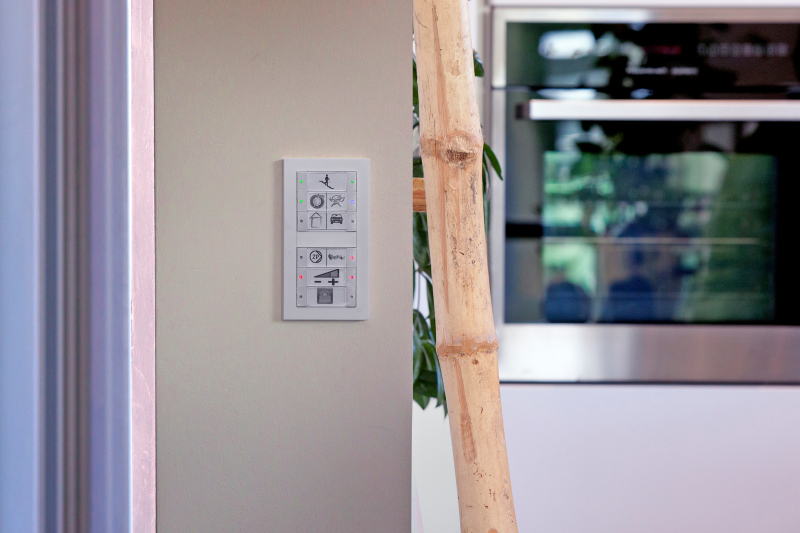

Lichtquellen wurden zu Szenen gekoppelt und sind bequem auf einen Tastendruck auf den Tastsensoren an der Wand oder auf dem Smartphone bzw. Tablet abrufbar. Daneben kann aber auch jede einzelne Leuchte bedient und zum Großteil gedimmt werden. Die Tastsensoren sind programmierbare Schalter, das klassische Gira-Schalterprogramm „E2 Reinweiß“ fügt sich unauffällig in die geradlinige Architektur. Für eine einfachere Bedienung wurde darauf geachtet, dass auf den oberen Tasten immer die Funktion „Licht“ liegt, so dass sich auch der Besuch einfach zurechtfindet. Sonst sorgen Icons für ein schnelles Verständnis.

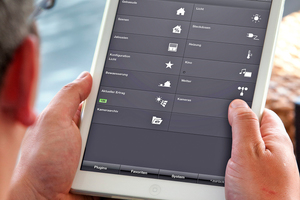

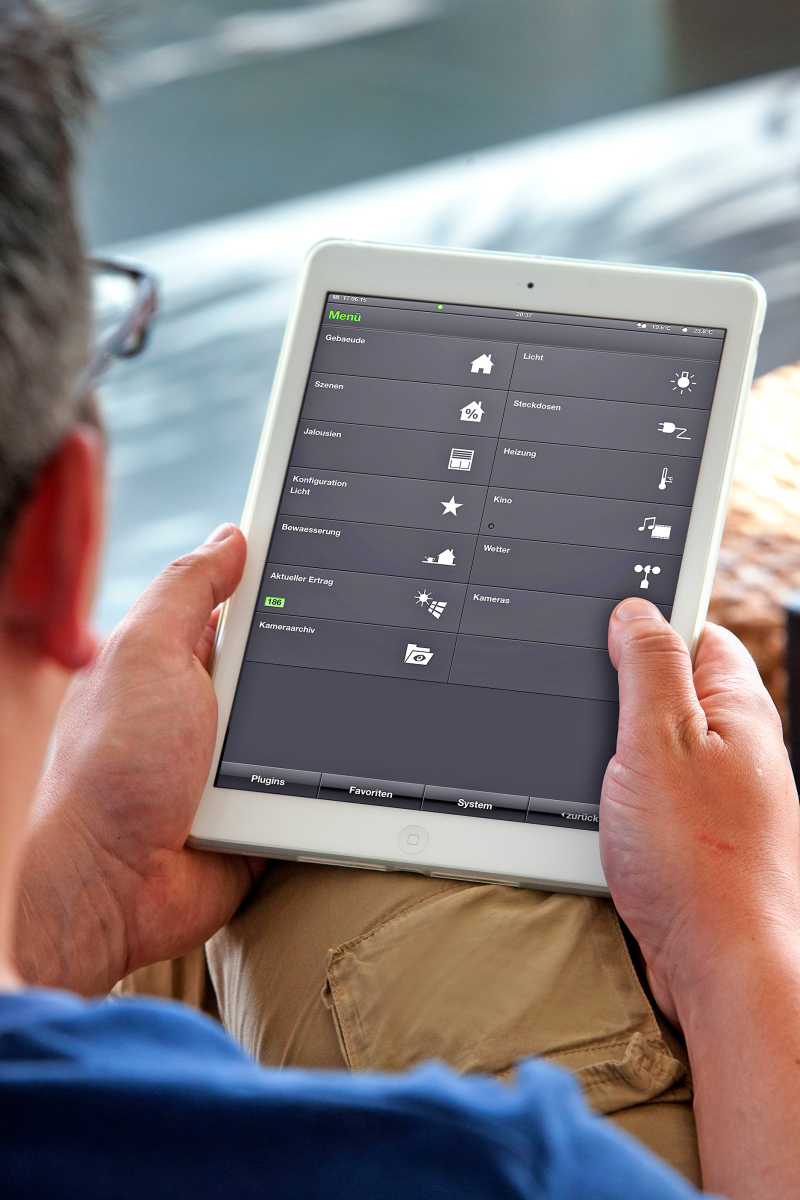

Über Zentralschalter können alle Jalousien auf einer Ebene gleichzeitig gesteuert werden, auf dem Tablet oder Smartphone ist das aber auch ganz einfach für jedes einzelne Fenster möglich. Bei Regen und Wind fahren die Jalousien automatisch hoch und die Markise ein, die entsprechende Warnung liefert die Gira-Wetterstation auf dem Dach. Auf Wunsch könnte später noch eine Automatikfunktion je nach Sonnenstand und Temperatur ergänzt werden – die Infrastruktur steht ja bereits.

Lüftung und Solar

Die Lüftungsanlage arbeitet mit einem Wärmetauscher,

das heißt, im Winter werden die kalte Frischluft vorgewärmt und im Sommer die warme Außenluft gekühlt. Sämtliche Räume sind an die Lüftung angeschlossen und müssen nicht mehr manuell belüftet werden – insbesondere bei einem neu gebauten Haus und berufstätigen Bewohnern ein praktischer Mehrwert. Auf dem Dach ist eine Photovoltaikanlage mit 34 SunPower-Modulen und einer Gesamtleistung von 8,16 kW_p installiert. Etwa 20 % des Ertrags fließen in den Eigenverbrauch, der Rest wird ins Netz eingespeist. Ein wichtiger Energiesparer ist die Schaltung der Zirkulationspumpe für Warmwasser: So betätigt man 1 bis 2 min vor dem Duschen den entsprechenden Taster, die Pumpe wird aktiviert und Warmwasser in die Leitungen gepumpt. Nach einer hal­ben Stunde schaltet sich diese wieder ab. Da nicht ständig Warmwasser in allen Rohren und Leitungen bereitgestellt werden muss, sinkt automatisch auch der Energieverbrauch.

Komfortfunktionen für den Alltag

Ein Musiksystem verteilt Audio von zentralen Musikquellen im ganzen Haus. Durch dessen Einbindung ins KNX-System wird es u. a. über die Tastsensoren an der Wand bedient oder ebenfalls über die mobilen Geräte. Ein Lieblingsschalter des jungen Paares ist „EG off“: Ein Knopfdruck löscht das Licht im Erdgeschoss und auf der Terrasse, die Musik schaltet ab, die Markise fährt ein und die Leinwand im Anschluss an einen gemütlichen Kinoabend wieder hoch. Das bedeutet Wohnkomfort, den sie nicht mehr missen möchten. Für entspanntes Aufwachen am Morgen sorgt die „Wake up“-Funktion: Das Licht dimmt langsam in 10 min nach oben und die Musik wird lauter.

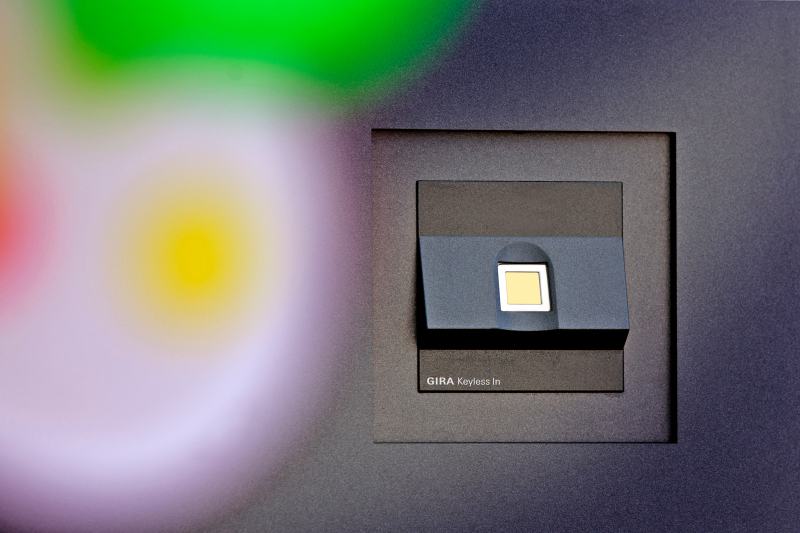

Ins Haus gelangen die Bewohner einfach und schlüssellos via Gira-„KeylessIn Fingerprint“. Auch hier hat Klaus Geyer wieder eine praktische Lösung programmiert: Je nach Finger wird eine andere Funktion aktiviert – klingt abgefahren, ist es aber nicht. Der Zeigefinger öffnet die Haustür, der Mittelfinger die Garage und der Ringfinger das Garagentor. Auch die „Mobotix“-Kamera vor der Haustür wird gleich zu mehreren Zwecken genutzt: bei Bewegung geht das Licht an und beim Klingeln wird automatisch ein Foto des Besuchers gemacht.

Einbindung des Gartens

Im Garten sind einzelne Wasserkreisläufe verlegt, die automatisch durchlaufen, wenn die Bewässerung auf dem Smartphone oder Tablet aktiviert wird. Später wäre auch hier eine Automatikfunktion denkbar, eine Bewässerung, die abhängig von der Wettervorhersage und einem Niederschlagsradar startet.
