Erweiterung einer Kindertagesstätte

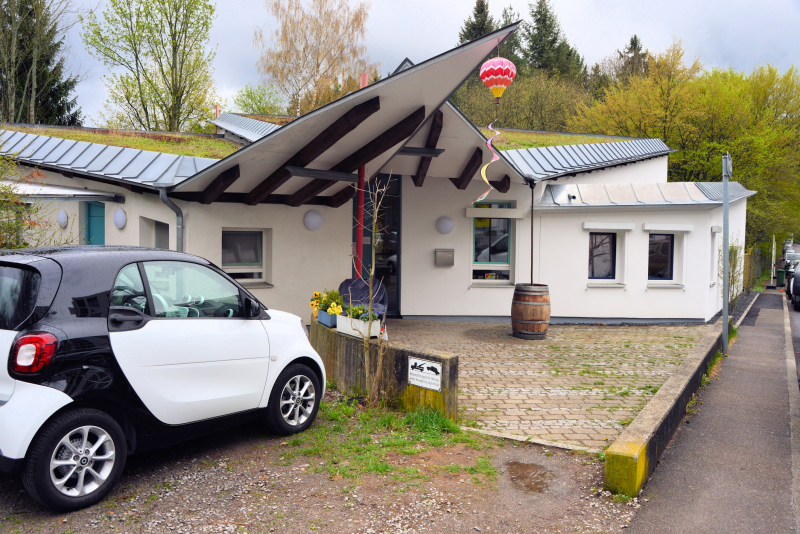

In den letzten Jahren ist der Platzbedarf im Wichtelpark deutlichr gestiegen, so dass ein Anbau nicht mehr zu vermeiden war. Den Auftrag für die Erweiterung erhielten die Architekten Hoffmeister aus Stuttgart. Bereits als junge Architektin hatte Martina Hoffmeister bei der Konzeption des Businessparks samt Kindertagesstätte mitgewirkt. Sie kennt die gestalterische Idee der privaten Einrichtung und auch die technische Gebäudeausstattung genau. Bei der Erweiterung setzte sie sowohl das Architektur- als auch das TGA-Konzept fort.

Fußbodenheizung mit Nachtspeicherfunktion

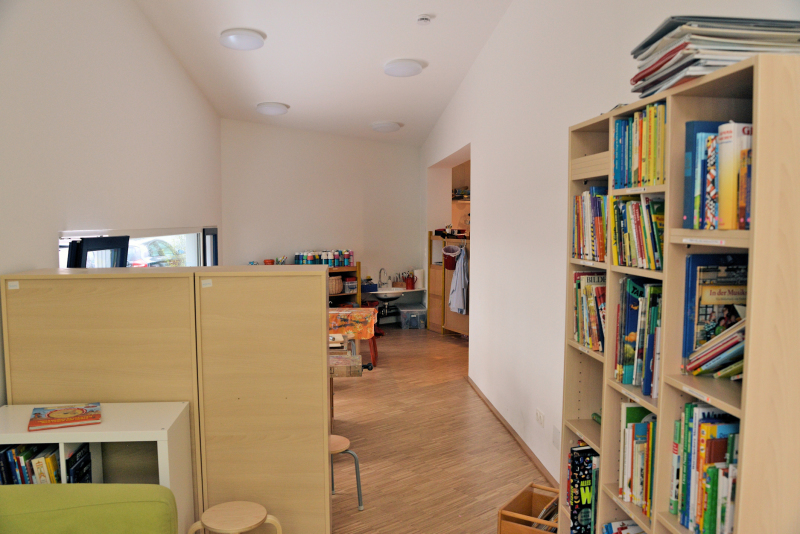

Im Gebäudebestand befindet sich eine elektrische Fußboden-Speicherheizung von AEG Haustechnik. Dieses eingesetzte Heizsystem speichert über Nacht die mit Strom erzeugte Wärmeenergie und gibt sie als angenehme Fußbodenwärme über den Tag hinweg an die Räume ab. Ein separater Heiz- bzw. Technikraum ist für diese platzsparende Technologie nicht erforderlich und demnach in der Kindertagesstätte nicht vorhanden. Aus diesem Grund favorisierten die Architekten eine AEG Fußboden-Speicherheizung auch für den neuen, etwa 50 m² großen Gebäudeanbau. „Wir wollten das System beibehalten, weil es einfach und komfortabel in der Handhabung ist“, berichtet Martina Hoffmeister. Alles sprach dafür: Im Gebäudebestand bewährt sich die Fußboden-Speicherheizung seit 1993, sie erfordert keine Wartung, ist verschleißfrei und spart vor allem Raum. Gleichzeitig sprachen die geringen Anschaffungskosten und eine zeitsparende Installation für das zuverlässige Heiz- und Wärmeverteilsystem.

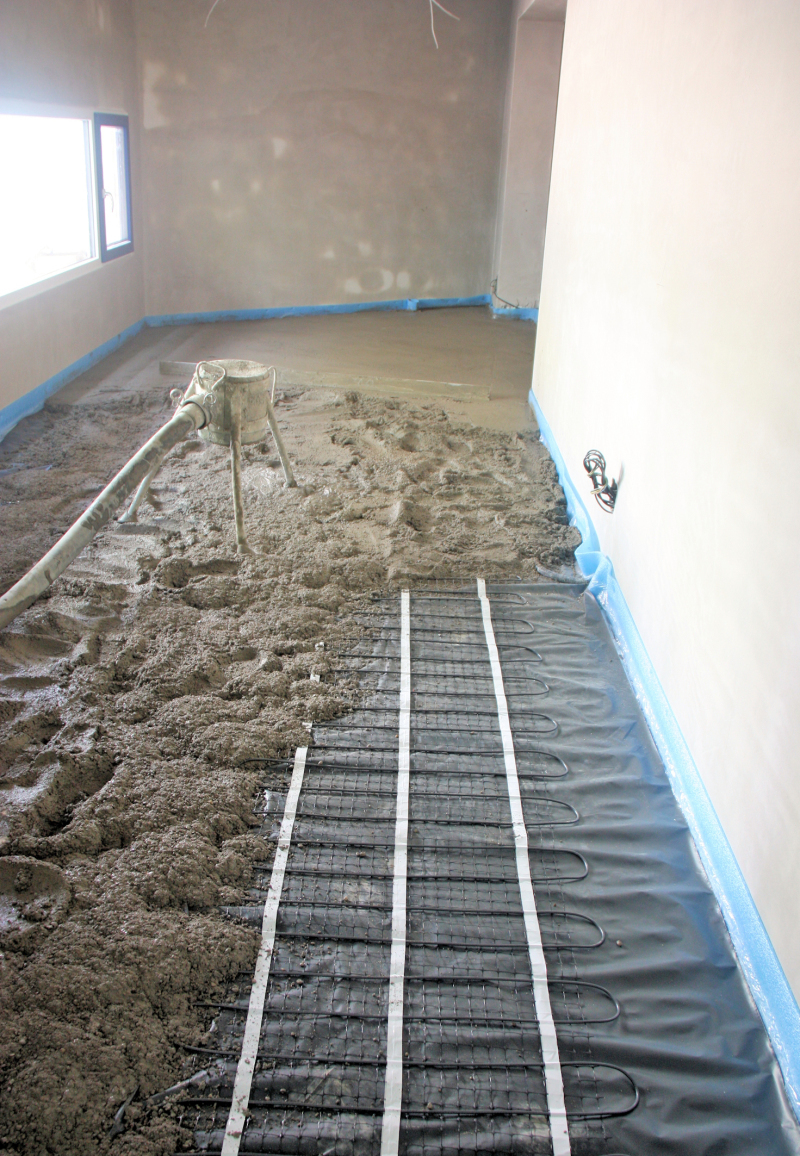

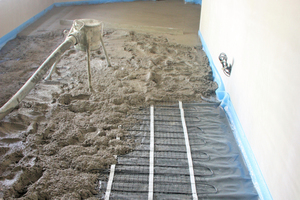

Bereits in der Planungsphase des Anbaus arbeitete das Architekturbüro Hoffmeister eng mit der Technischen Abteilung von AEG Haustechnik zusammen. Auf Basis der von AEG erstellten Wärmebedarfsberechnung war eine Fußbodenaufbauhöhe von 18 cm zu berücksichtigen. Bei der Kalkulation gilt grundsätzlich: Je besser der Untergrund gedämmt ist, desto weniger Energie verbraucht die speicherfähige Fußbodenheizung, um die gewünschte Raumtemperatur zur erreichen. Realisiert wurde eine 10 cm starke Wärmedämmung des Untergrunds, darauf folgte eine PE-Folie als Feuchtesperre sowie anschließend der Speicherestrich von mindestens 8 cm. Behaglichkeit kommt jedoch erst durch die korrekte Lage der AEG Fußboden-Speicherheizung auf. Beim Estricheinbau durch die Firma Haag aus Fellbach achtete der ausführende Elektro-Fachhandwerksbetrieb Hertneck & Sohn aus Stuttgart deshalb besonders darauf, dass sich Heizleiter und Restwärmefühler im unteren Drittel der Estrichschicht befinden und dass die Einbettung im Estrich lückenlos und ohne Lufteinschlüsse erfolgte.

Technische Systemkomponenten garantieren Effizienz

Jede aufgenommene Kilowattstunde wird von der Fußboden-Speicherheizung direkt in Heizwärme umgewandelt. Da normaler Haushaltsstrom relativ teuer ist, nutzt die speicherfähige Elektro-Fußbodenheizung preisgünstige Niedrigtarifzeiten, vorwiegend also den Nachtstrom. Einige Energieversorgungsunternehmen bieten wieder günstige Nachtstromtarife an.

Die zeitgesteuerte Aufladung übernimmt der AEG-Aufladeregler. Er ist mit einem Restwärmefühler in der Heizleiterebene im Estrich und über ein elektronisches AEG Zentralsteuergerät mit einem Witterungsfühler an der Außenwand verbunden. Die Aufladesteuerung ermittelt nun die einzuspeichernde Wärmemenge, indem sie die Außentemperatur und die im Speicherestrich verbliebene Restwärme permanent misst und mit dem ermittelten Sollwert abgleicht. Das System ist so ausgelegt, dass es immer nur die Wärmemenge speichert, die am folgenden Tag notwendig ist. Bei Vollaufladung liegt die Temperatur des Speicherestrichs bei etwa 45 °C, was auch in einer Kindereinrichtung keinen Grund zur Sorge bedeutet: Durch die zeitverzögerte Wärmeabgabe des Estrichs kommen diese hohen Temperaturen nicht an der Fußbodenoberfläche an. Vielmehr liegt die tagesdurchschnittliche Bodentemperatur bei ca. 28 °C.

Eine Fußboden-Speicherheizung ist nicht aktiv regelbar. Deshalb gibt sie die meiste Wärme am Vormittag ab. Bereits am Morgen sind die Räume in der Kindertagesstätte angenehm warm. Bei Bedarf kann die Fußbodenspeicherheizung am Nachmittag nachladen. Dieser Vorgang ist in der Regel nur an sehr kalten Wintertagen erforderlich und erfolgt automatisch.

Gute Voraussetzungen für ein Comeback

Die Tendenz ist klar: Heizen mit Strom wird immer umweltfreundlicher, da der regenerative Anteil im Strommix in Deutschland permanent steigt. Elektro-Fußboden-Speicherheizungen bieten einen wertvollen Speichernutzen. Die Eigenschaft, Energievolumen aufnehmen und zwischenspeichern zu können, unterstützt das Erreichen der Klimaschutzziele. Denn noch verfügen die Energieunternehmen über keinen großen Speicherlösungen, mit denen sie regenerativ erzeugte Umweltenergie rund um die Uhr bevorraten können. Eine nächtliche Auslastung der Kraftwerke ist deshalb nicht gegeben. Fußboden-Speicherheizungen nutzen die nächtlichen Stromtäler und helfen mit, sie zu überbrücken. Interessant wird die Fußboden-Speicherheizung aber auch dann, wenn die ersten Batteriespeicher für Privathaushalte die Schwelle der Wirtschaftlichkeit erreicht haben und sich im Markt etablieren. In der Kombination mit einer Photovoltaik-Anlage wird die Fußboden-Speicherheizung dann zum idealen Partner. Weil eine PV-Anlage jedoch ohne den Stromspeicher bislang nur eine Eigenverbrauchsquote von etwa 30 % erreichen kann, kam diese Investition zum aktuellen Zeitpunkt in der Kindertagesstätte Wichtelpark nicht in Frage.
