Thermische Energiespeicher

Das Haus der Zukunft, das „Futurium“

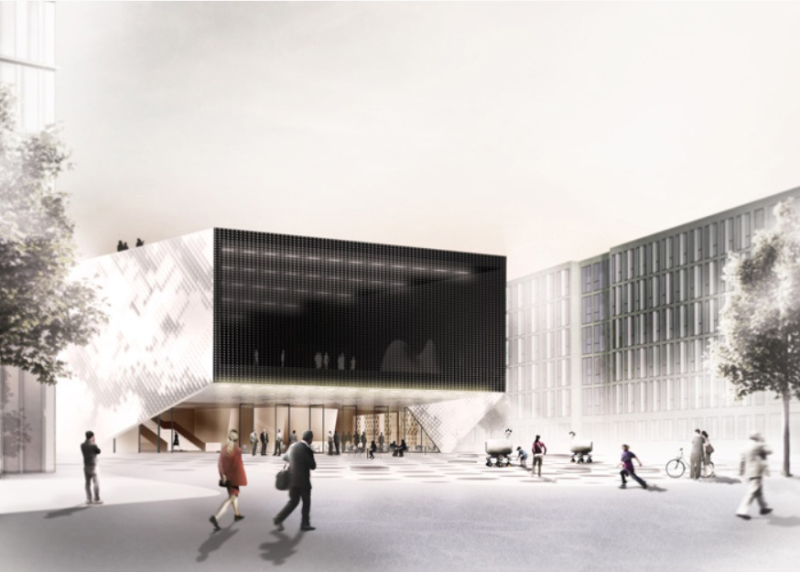

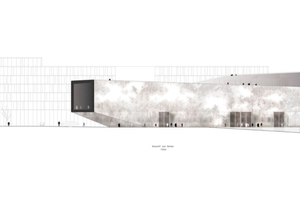

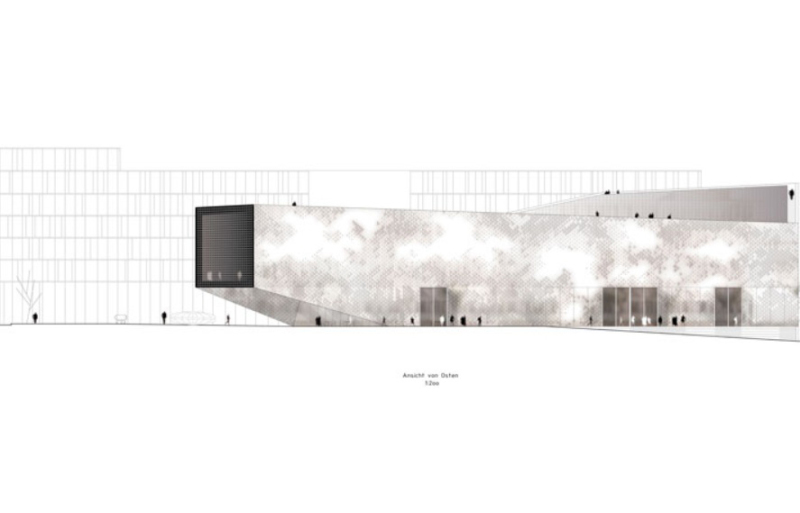

Der skulpturale Stahlbetonbau des „Futurium“ entsteht im Herzen Berlins. Er greift städtebauliche Achsen auf und formiert neue, überdachte Kommunikationszonen im öffentlichen Raum. Seine rund 3.200 m² großen Ausstellungsflächen im Inneren sollen aktuelle Projekte der Forschung, Entwicklung sowie Technik erlebbar machen – ergänzt um Veranstaltungs- und Konferenzräume, ein Café und Restaurant, einen Shop sowie Büros. Träger des „Futurium“ ist eine gemeinnützige GmbH, an der Politik, Wissenschaft und Wirtschaft beteiligt sind.

Um seinem Namen gerecht zu werden, ist das Haus der Zukunft als barrierefreies „Niedrigstenergiegebäude“ konzipiert. Denn laut EU-Gebäuderichtlinie sollen ab 2021 ausschließlich solche Immobilien errichtet werden, die ihren sehr geringen Energiebedarf überwiegend selbst decken. Dementsprechend besitzt das „Futurium“ eine hochwärmegedämmte Hülle (Primärenergiebedarf geringer als 60 kWh/(m²a)) und sieht die Nutzung regenerativer Energien vor: Auf dem Dach befindet sich ein Kollektorfeld für Photovoltaik und Solarthermie, um Teile des jährlichen Eigenbedarfs an Strom von rund 200.000 kWh und rund 85.000 kWh Wärme liefern zu können. Das Energiekonzept sieht auch Aufladestationen für Elektromobilität vor.

Ein hauseigenes BHKW versorgt das Gebäude mit Wärme und Strom. Im „Futurium“ ist eine zentral angeordnete Energiespeichersäule geplant. Sie enthält einen Speicher mit PCM (Phase-Change-Material) sowie einen Batteriespeicher, in denen die solaren Energiegewinne des Gebäudes zwischengelagert werden. Die Energiespeichersäule erhält eine bespielbare Verkleidung, um Funktionsweise und Ladezustände der Speicherkomponenten für den Besucher anschaulich zu machen. Der PCM-Speicher wird bedarfsorientiert als Kälte- nicht als Wärmespeicher im klassischen Sinn ausgelegt.

Novum: Paraffin-Latentwärmespeicher

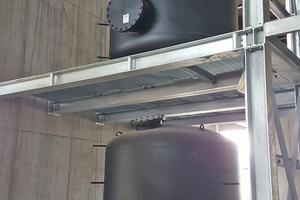

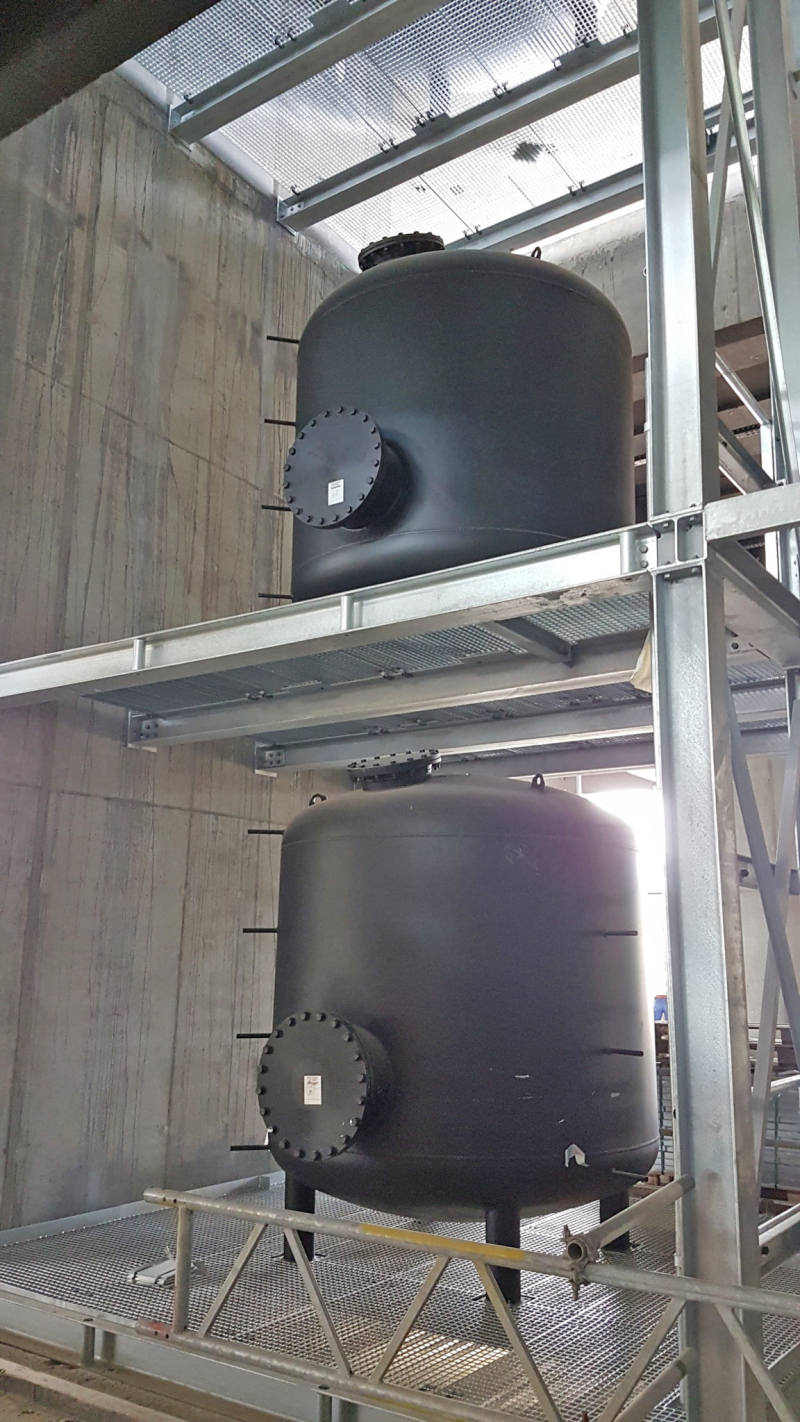

Das hier gewählte Verfahren zur thermischen Energiespeicherung setzt Erkenntnisse anderer zentraler Speichersysteme in Raumlufttechnischen Anlagen konsequent um. Dabei wird in einem hydraulischen System, das unterschiedliche Energiewandler und -verbraucher koppelt, thermische Energie gespeichert. Eine zeitlich versetzte Erzeugung von Energie und deren Bedarf wird dabei durch die Größe des Speichers von fünfmal 9.150 l überbrückt. Gleichzeitig kann auch die momentane Leistung durch den varia­blen Massenstrom primär- und sekundärseitig geregelt werden: So ist es möglich, dem Speicher temporär eine größere Leistung zu entnehmen, als ihm primärseitig eingespeist wurde.

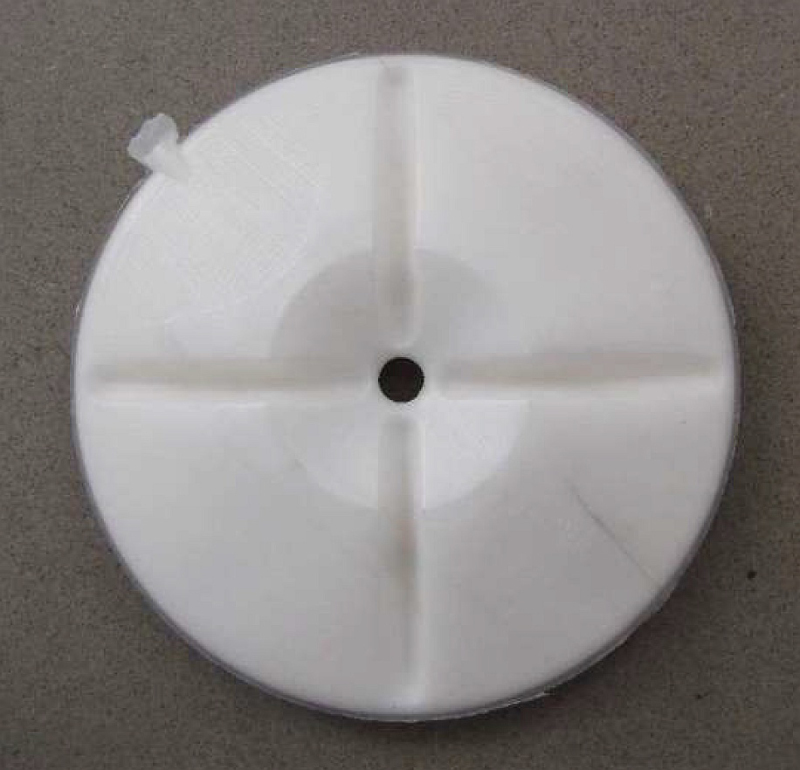

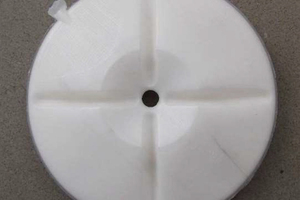

Latentspeichersysteme erreichen nur dann eine sinnvolle Integration in komplexe Systeme der Technischen Gebäudeausrüstung, wenn neben ihrer Kapazität die Entnahme- und Beladeleistung in einem weiten Bereich regelbar sind und in einem möglichst definierten Temperaturbereich erfolgen können. Dazu sind die inneren Wärmeübertragungsvorgänge von großer Bedeutung. Im Speicher des „Futurium“ werden makroverkapselte organische PCM (Bild 2) verwendet. Sie werden nachträglich in den Speicher eingebracht. Dabei wurden konstruktive Vorkehrungen getroffen, um die jeweils pro Speicher eingebrachten 9.500 Paraffin-Elemente optimal mit Wasser umströmen zu können. Voruntersuchungen zeigen, dass die hier gewählte Form der PCM-Makroverkapselungen sowohl eine bauseitig gute Einbringbarkeit als auch einen guten Wärmeübergang zwischen PCM und Wasser erlauben. Dadurch kann über einen weiten Bereich eine Systemtemperatur nahe des geplanten Phasenübergangs bei etwa 12 °C erreicht werden.

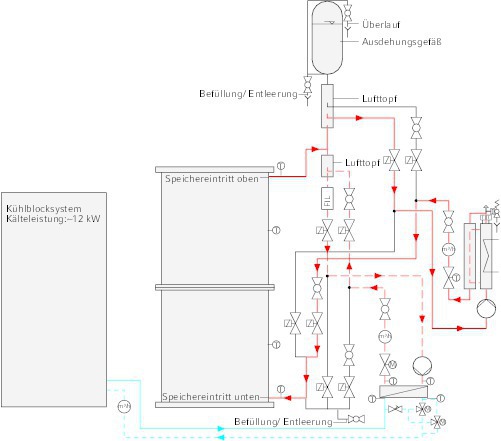

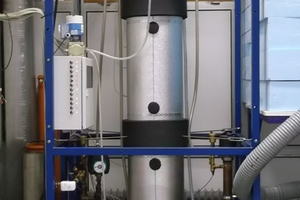

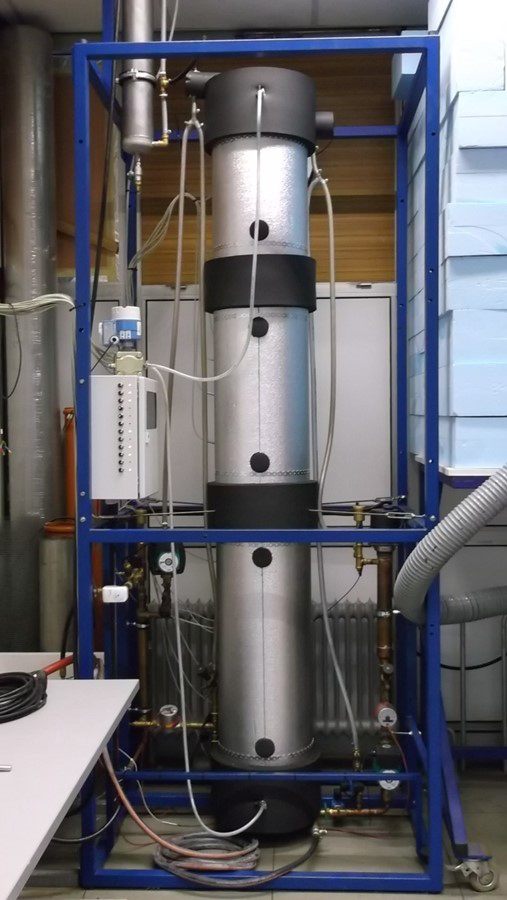

Zentrale hydraulische Latentspeichersysteme müssen regelungstechnisch eingebunden werden, um – neben optimalen Laufzeiten der Energiewandler und Systemtemperaturen – das Speichern und Nutzen regenerativer Energien zuzulassen, die nur volatil zur Verfügung stehen. Die dafür notwendigen konstruktions- und betriebsspezifischen Erfordernisse sind zukünftig vorausberechenbar, wenn bekannte Bilanzierungsverfahren durch Messungen angepasst und validiert werden. An der Fachhochschule Münster wurden dazu, begleitend zum Realisierungsprojekt in Berlin, entsprechende Versuchsstände gebaut und empirische Ansätze entwickelt, die Leistungsuntersuchungen an Latentspeichern und die Entwicklung von Berechnungsansätzen möglich machen. Bild 3 zeigt ein Hydraulikmodul, mit dem beliebige Speicherelemente definiert be-/entladen sowie Randbedingungen und Durchströmungsrichtungen verändert werden können.

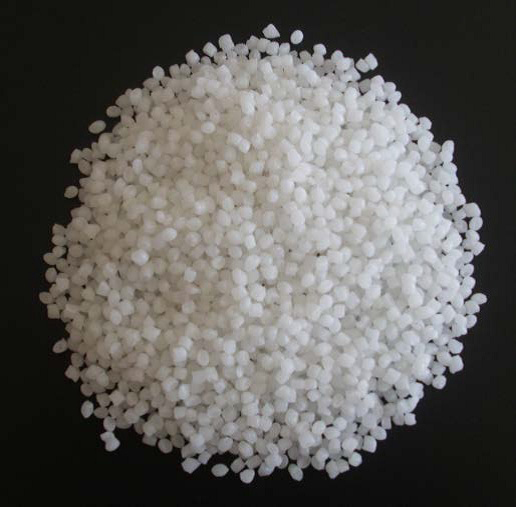

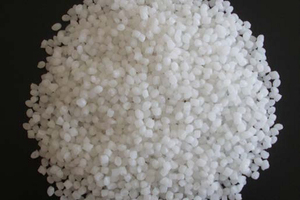

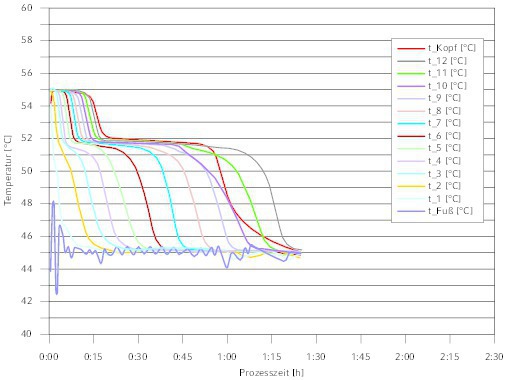

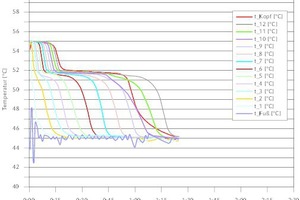

Frühere Arbeiten legten bereits die theoretisch erreichbaren Austrittstemperaturen eines Energiespeichers mit PCM-Granulaten dar (Bild 4c).

Im Haus der Zukunft wird allerdings primär der Kühlbetrieb thematisiert. Denn hier gilt es, die benötigten Energiemengen zur Kühlung abgeben/aufnehmen zu können. Dazu sind die Phasenübergangstemperaturen der organischen PCM speziell auf die Systemtemperaturen der Gebäudetechnik abgestimmt, um bei möglichst konstanten Vorlauftemperaturen deren Funktion zu ermöglichen – ohne zusätzlichen Einsatz konventioneller Kühltechnik.

Das „Futurium“ strebt den Goldstandard des Bewertungssystems „Nachhaltiges Bauen“ an. Das Haus wird in öffentlich-privater Partnerschaft realisiert: Bauherren sind die Bundesanstalt für Immobilienaufgaben und die BAM Deutschland AG. Die Fertigstellung des Hauses der Zukunft ist im ersten Halbjahr 2017 geplant.

PCM-Energiespeichersysteme bieten Flexibilität

Thermische Speicher auf Basis von PCM sind vergleichsweise platzsparend und erlauben eine effiziente Be- und Entladung: Thermische Energien können auf dem Temperaturniveau gespeichert und abgegeben werden, bei denen die vorgeschalteten Energiewandler effizient arbeiten und angeschlossene Systeme optimal funktionieren. Gleichzeitig können sie das Stromnetz entlasten, wenn mit ihrer Hilfe der Energieverbrauch im Gebäude gesenkt und zeitlich verstetigt wird. So können Laufzeiten der Energiewandler verschoben oder verlängert werden, wodurch die Effizienz der Systeme steigt und die Größe der Energiewandler sinkt. Thermische Speicher sind deshalb auch im Zusammenhang mit dem „Smart Grid“ interessant, um die Möglichkeit größerer „virtueller“ Speichereinheiten nutzen zu können.

Regenerativ erzeugter Strom kann über Widerstandsheizungen in Wärme gewandelt werden – über Kompressionskältemaschinen wahlweise effizienter in Wärme oder Kälte. Da Nichtwohngebäude hauptsächlich und Wohnungen zunehmend gekühlt werden müssen, wäre der CO₂-neutrale Komfortgewinn ein Vorteil für Bauherren und Nutzer. So könnte auch der selbst erzeugte Strom ausschließlich vor Ort und zu der jeweils gewünschten Zeit genutzt werden. Denn bei einem modernen Haus müssen Konstruktion, Anlagentechnik und Ausstattung optimal zusammenspielen. Die VDI-Richtlinie 2164 legt hier erstmals Grundlagen für die Planung der Technischen Gebäudeausrüstung mit PCM fest.
