PCM in der Gebäudetechnik

Kühldeckensystem mit thermischem Zwischenspeicher

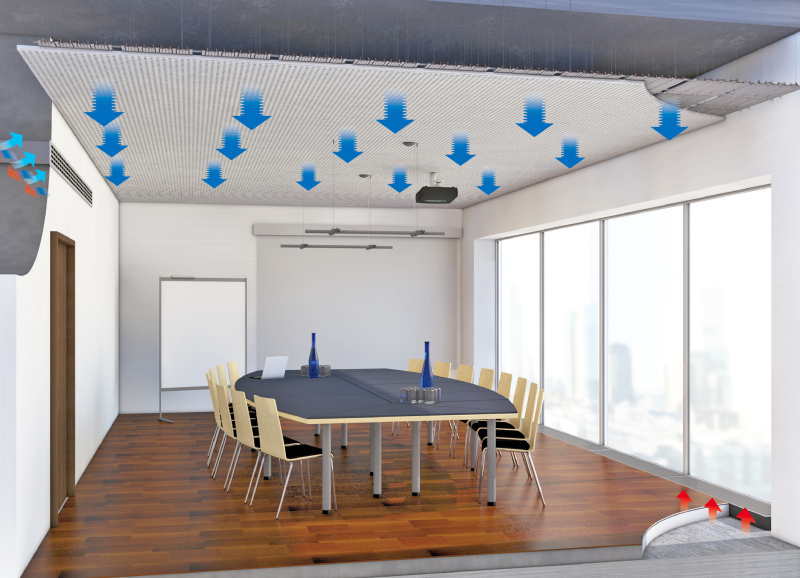

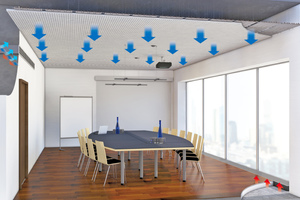

Zu den Vorteilen aktiver, wasserdurchflossener Kühldeckensysteme gehören ein niedriger Transportenergiebedarf, energetisch günstige Vorlauftemperaturen, hohe Behaglichkeit sowie vielfältige Gestaltungsmöglichkeiten. Bild: emco Klima
Zu den Vorteilen aktiver, wasserdurchflossener Kühldeckensysteme gehören ein niedriger Transport­ener­gie­bedarf, energetisch güns­tige Vorlauftemperaturen, hohe Behaglichkeit sowie vielfältige Gestaltungsmöglichkeiten.
Bild: emco Klima

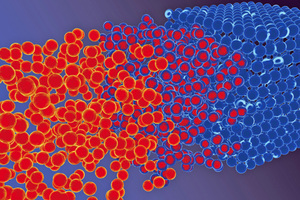

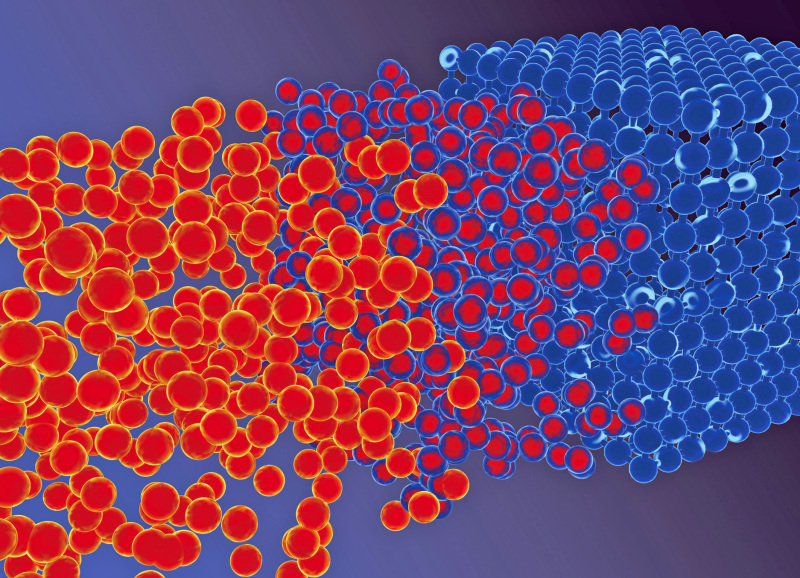

Eine Möglichkeit zur Speicherung von Wärme in Gebäuden bieten Phase Change Materials (PCM), indem sie große thermische Energiemengen aufnehmen, über einen längeren Zeitraum speichern und schließlich bei Bedarf wieder abgeben können. Bilder: emco Klima
Eine Möglichkeit zur Speicherung von Wärme in Gebäuden bieten Phase Change Materials (PCM), indem sie große thermische Energiemengen aufnehmen, über einen längeren Zeitraum speichern und schließlich bei Bedarf wieder abgeben können.
Bilder: emco Klima

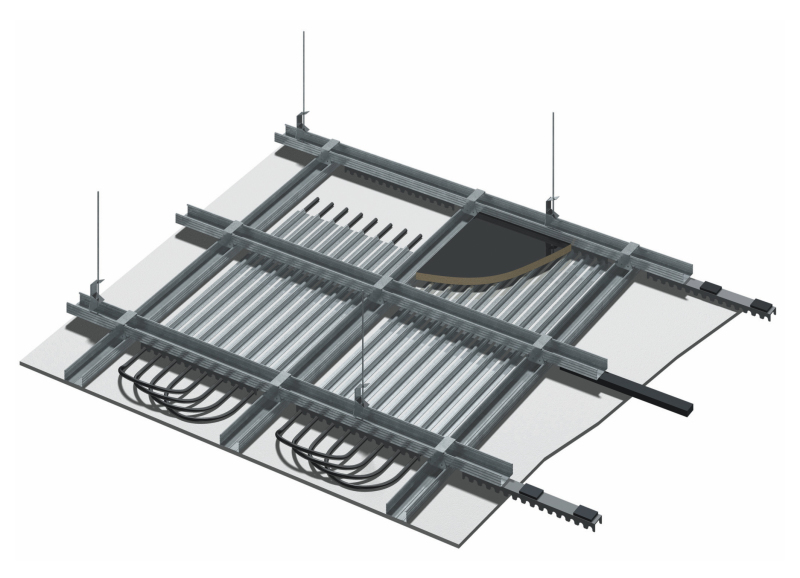

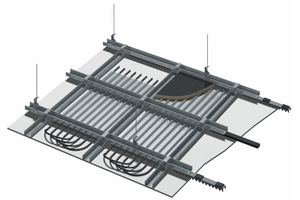

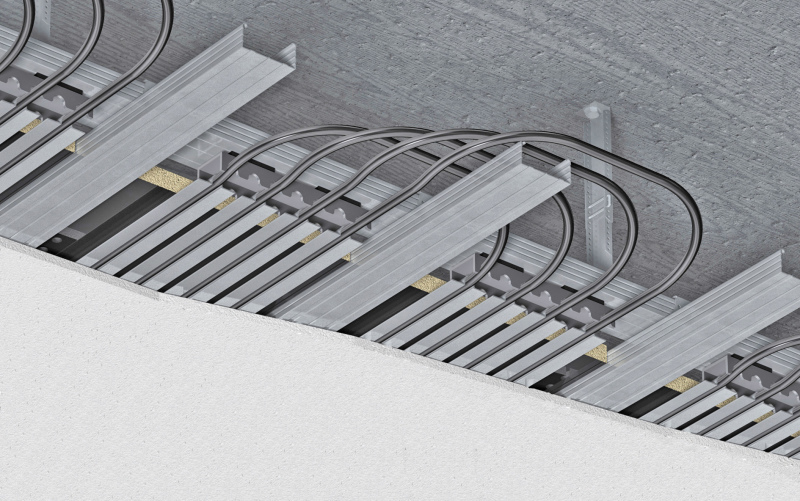

Das PCM-Kühldeckensystem von emco Klima verbindet die energetischen Vorteile und den thermischen Komfort einer konventionellen, aktiven Gipskartonkühldecke mit der latenten Speicherfähigkeit eines PCM. Bilder: emco Klima
Das PCM-Kühldeckensystem von emco Klima verbindet die energetischen Vorteile und den thermischen Komfort einer konventionellen, aktiven Gipskarton-Kühldecke mit der latenten Speicherfähigkeit eines PCM.
Bilder: emco Klima

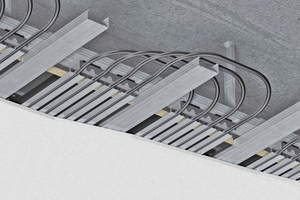

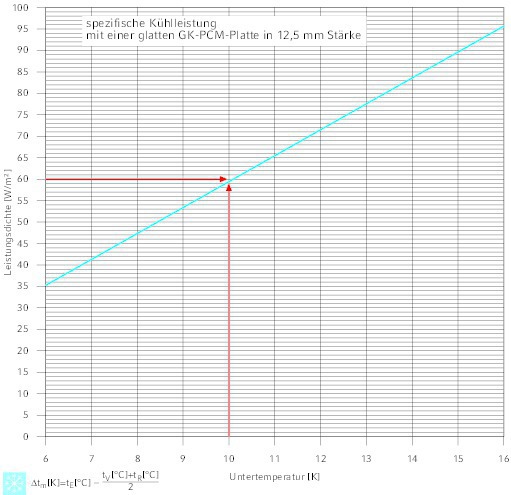

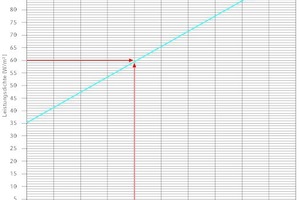

Analog zur konventionellen Gipskartonkühldecke des Herstellers erzielt die PCM-Variante im aktiven Betrieb Kühlleistungen bis zu 60 W/m², wobei zeitweise aufgrund der integrierten PCM-Speichermasse höhere Spitzenlasten aufgenommen werden können. Bild: emco Klima
Gipskarton-Kühldecke (PCM-Variante)
Analog zur konventionellen Gipskarton-Kühldecke des Herstellers erzielt die PCM-Variante im aktiven Betrieb Kühlleistungen bis zu 60 W/ m², wobei zeitweise aufgrund der integrierten PCM-Speichermasse höhere Spitzenlasten aufgenommen werden können.
Bild: emco Klima

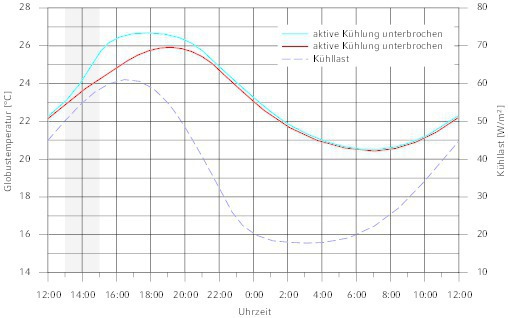

Während der passiven Wärmeaufnahme beim Phasenübergang ist mit Blick auf eine energie- und kostenoptimierte Betriebsweise eine Abkopplung des Systems von der Kälteversorgung möglich, ohne dass sich der Raum in dieser Zeit überhitzt. Bild: emco Klima
Passive Wärmeaufnahme
Während der passiven Wärmeaufnahme beim Phasenübergang ist eine Abkopplung des Systems von der Kälteversorgung möglich, ohne dass sich der Raum in dieser Zeit überhitzt.
Bild: emco Klima
Die von einem unabhängigen Prüfinstitut nachgewiesenen Systemeigenschaften und Leistungsdaten der PCM-Kühldecke stellen eine verlässliche Planung und Auslegung sicher – etwa als Bestandteil eines Gesamtsystems gemäß der VDI-Richtlinie 3804. Bilder: emco Klima
Die von einem unabhängigen Prüfinstitut nachgewiesenen Systemeigenschaften und Leistungsdaten der PCM-Kühldecke stellen eine verlässliche Planung und Auslegung sicher – etwa als Bestandteil eines Gesamt­systems gemäß der VDI-Richtlinie 3804.
Bilder: emco Klima

Kühldeckensysteme arbeiten energieeffizient und erzeugen ein behagliches Raum­klima. Ein innovatives PCM-Gipskarton-Kühldeckensystem verbindet diese Vorteile mit zusätzlicher thermischer Speicherfähigkeit. Es ermöglicht damit eine energie- und kostenoptimierte Raumklimatisierung, wertet das Gebäude ökologisch deutlich auf und kann im Rahmen einer Laststeuerung aktiv in zukünftigen Smart-Grids teilnehmen.
Die von einem unabhängigen Prüfinstitut nachgewiesenen Systemeigenschaften und Leistungsdaten der PCM-Kühldecke stellen dabei eine verlässliche Planung und Aus­legung, z. B. im Hinblick auf die VDI 3804, sicher.

Aktive, wasserdurchflossene Heiz- und Kühldeckensysteme bieten besonders viele Vorteile. Hierzu gehören eine effiziente Betriebsweise aufgrund des geringen Transportenergiebedarfs sowie ener­ge­tisch günstige Vorlauftemperaturen von 16 bis 20 °C im Kühl- bzw. 30 bis 35 °C im Heizfall. Gleichzeitig verfügen die Systeme über vielfältige Gestaltungsmöglichkeiten – etwa als geschlossene, gelochte oder ungelochte Putz-, Gipskarton- und Metalldecke oder auch als abgehängtes Deckensegel. Darüber hinaus zeichnen sich Kühl­de­cken­sys­teme durch einen geräuschlosen Betrieb sowie eine geringe...
