Neubau für Sonnensystemforscher

„Der 29. Januar 2014 stand als Einzugstermin von Beginn des Projektes im Juni 2010 unumstößlich fest“, erinnert sich Ralf Walter, Projektmanager beim verantwortlichen Generalplaner Carpus+Partner. Auch bei jahrelanger Erfahrung mit solchen Großprojekten, ist so eine Deadline schon eine Herausforderung: „Es galt, alle Beteiligten – Planer, Architekten und alle Gewerke – mit ins Boot zu holen und auf den Termin einzuschwören. Wir haben hier unten gemeinsam alle Hebel in Bewegung gesetzt. Denn die Flugbahn eines Kometen beeinflussen, das können wir noch nicht“, so Ralf Walter.

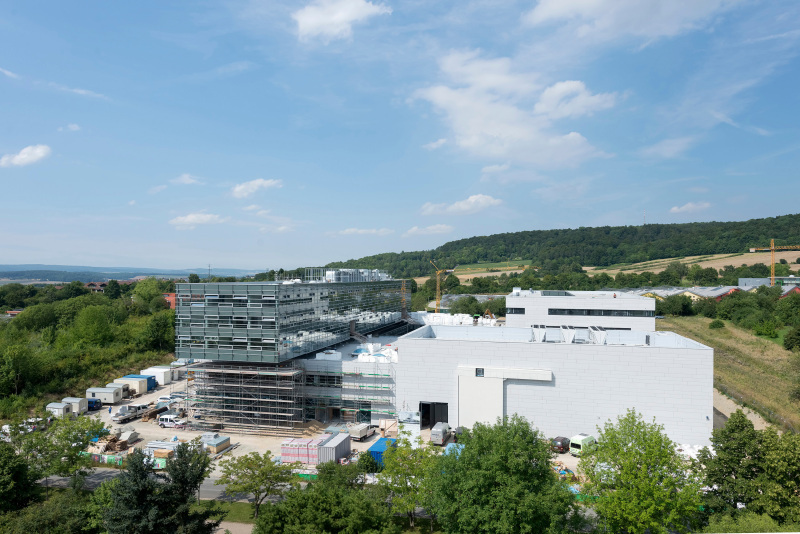

Ungewöhnlich: Auf das Vereinbaren von Vertragsstrafen bei Verzögerung, ansonsten durchaus üblich bei Projekten mit kritischen Zeitplänen, verzichteten der Bauherr, die Max-Planck-Gesell­schaft zur Förderung der Wissenschaft, und der Generalplaner. Statt­des­sen zog man an einem Strang und arbeitete auf Augenhöhe. „Eine große Herausforderung war der lange Winter im Frühjahr 2013. Wir waren gezwungen, die Baustelle des Rohbaus vier Wochen ruhen zu lassen“, erinnert sich Heinz-Peter Frantzen mit gemischten Gefühlen; er war bei Carpus+Partner zuständig für die Bauausführung vor Ort. „Die Verzögerung ließ sich nur durch einen Mehrschichtbetrieb mit einem extrem gestrafften Zeit­plan in den folgenden Wochen wieder aufholen.“

Dass sich der Aufwand gelohnt hat, wird beim Blick hinter die glänzende Fassade des Neubaus offensichtlich. Das barrierefreie Gebäude beherbergt auf einer Fläche von circa 20 000 m² neben Forschungslaboren und Büroarbeitsplätzen eine Bibliothek, Auf­enthalts- und Kommunikationsbereiche, eine Cafeteria, ein er­wei­ter­bares Foyer für Veranstaltungen, eine Kindertagesstätte, einen Dachgarten sowie Gästezimmer für Besucher des Instituts.

Schwingungsentkoppelte Reinraumlabore mit Überhöhe

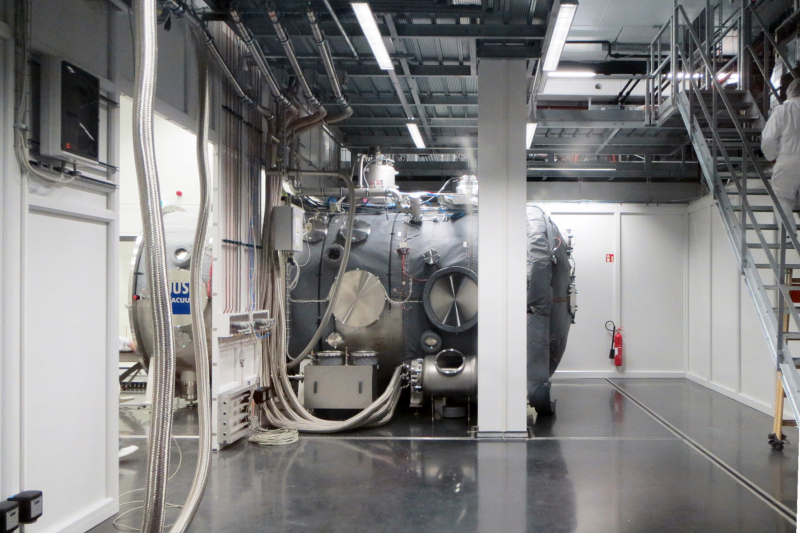

Entscheidend für die Auswertung der „Rosetta“-Signale sowie für die Entwicklung, Fertigung und Erprobung der optischen Geräte und Baugruppen des Instituts sind vor allem ein nachhaltiger Schwingungsschutz und Reinraumbedingungen in den jeweiligen Forschungsbereichen des Gebäudes. Vibrationen oder Partikelver­un­reinigungen würden die hochsensiblen Messinstrumente stören und die Daten der Kometensonde verfälschen.

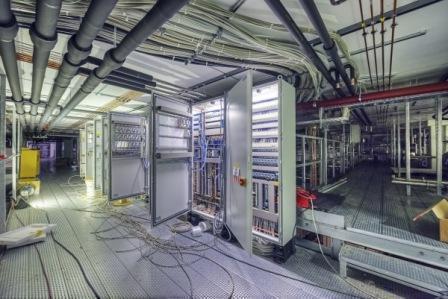

Die Anforderungen an die Schwingungsarmut liegen dabei deutlich höher als bei herkömmlichen Projekten. Bei den Be­rech­nungen und Simulationen in der Entwurfsplanung zeigte sich, dass diese nur mit umfang­rei­chen, kombinierten Maßnah­men zu realisieren war. Es galt, neben der Abschirmung vor externen Störquellen wie Stra­ßen­verkehr oder Windrädern, vor allem interne Bereiche, die Schwingungen emittieren, konstruktiv von schwingungsempfindlichen zu trennen. Um Übertragungen zu vermeiden, sind etwa Versuchsstände, der hauseigene Werkstattbereich und die Anlagen der Techni­schen Gebäudeausrüstung schwimmend auf Bodenplatten mit Sylomerunterlagen gelagert und durch Dehnfugen von den Laborbereichen, in denen sich die optischen Geräte und Baugruppen befinden, entkoppelt. Diese wiederum verfügen über selbsttragende Bodenplatten auf Fundamenten aus verdichteten Kiesschotterpackungen sowie teilweise über Einzel- und Streifenfundamente mit Sylomerunterlagen. Der sehr starke Schwingungen erzeugende Vibrationsteststand, auf dem Belastungen für Sensoren und optische Geräte, z. B. beim Raketenstart, simuliert werden, ist zusätzlich durch Federdämpfungselemente entkoppelt. So bleiben die übrigen Labore vor seinem Einfluss geschützt.

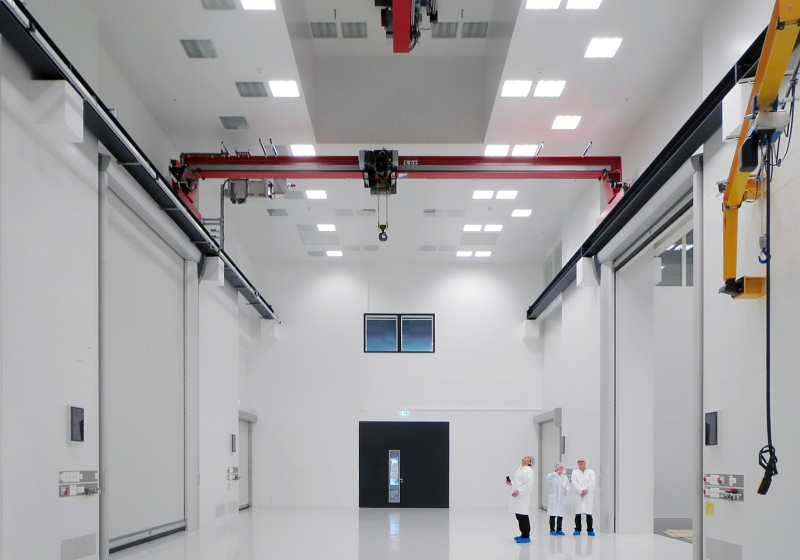

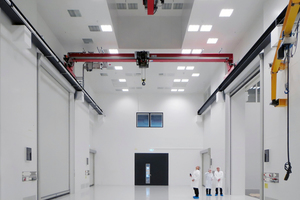

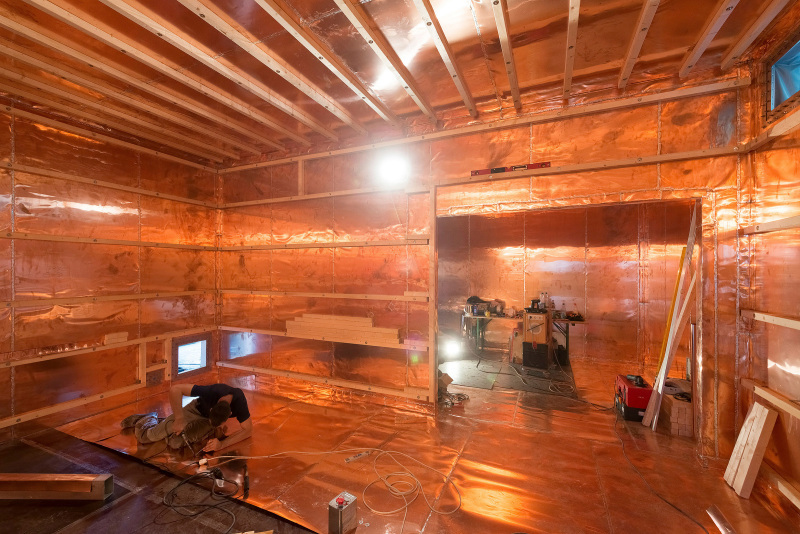

Der größte Teil der insgesamt 2500 m² Reinraumlabore ist für physikalische, chemische und elektrotechnische Versuche vorgesehen. Ein Highlight für die Sonnensystemforscher ist der so genannte Hallenbereich mit Raumhöhen bis zu 9 m. Zwei der insgesamt vier Hallen, mit jeweils 180 bis 240 m², sind als Reinräume der ISO-Klassen 6 und 8 ausgeführt. Albert Borucki, Architekt bei Carpus+Partner erläutert: „Weil hier z. B. bis zu 7 m hohe Bauteile für Observa­to­rien montiert werden, die dann zur Sonnenbeobachtung an Heli­um­ballonen in die Stratosphäre aufsteigen, mussten die Hallen mit entsprechend großen Rolltoren verbunden werden. Eine durchgängige Krananlage für den Transport ist auch keine Selbstverständlichkeit in einem Reinraum.“ Die dritte, die so genannte Ballonhalle, ist hinge­gen kein Reinraum, sondern ein kontrollierter Bereich mit Partikelmonitoring. Von hier aus können Komponenten auch für Tests unter Witterungsbedingungen ins Freie gefahren werden. Die vierte Halle dient als Lagerraum.

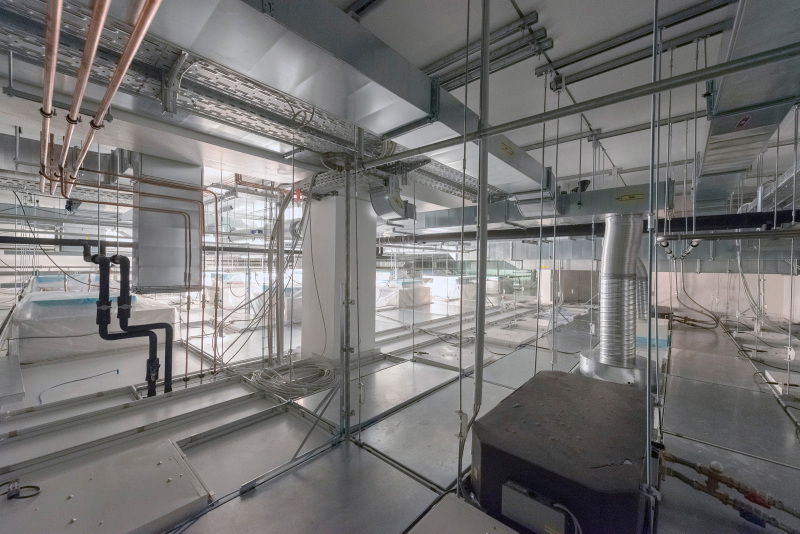

Die Reinraumhallen grenzen so an die übrigen Reinräume und den zentralen Reinraumflur (ISO-Klasse 8), dass man sich in dem gesamten Reinraumbereich bewegen kann, ohne ihn zu verlassen. Der Zutritt erfolgt durch eine zentrale Personenschleuse. Um bei der Nutzung langfristig flexibel zu bleiben, ist die Raumgeometrie im La­bor­bereich variabel, d. h. die Wände können einfach – auch ohne Veränderung der Deckenhöhe – verstellt werden. Eine besondere Rolle spielen die Bereiche, in denen Komponenten zum Nachweis von außerir­di­schem Leben hergestellt werden. Jegliche Verunreinigung mit z. B. Kohlenwasserstoffen oder bioformen Molekülen muss hier vermieden werden, damit die Forschungsergebnisse brauch­bar sind. Entsprechend sind diese Räume nach GMP-Standard bis zur höchsten Klasse A ausgeführt.

Offene Kommunikations­architektur in den Büro­bereichen

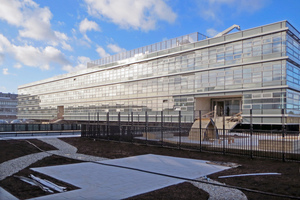

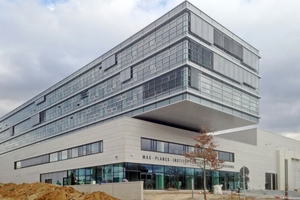

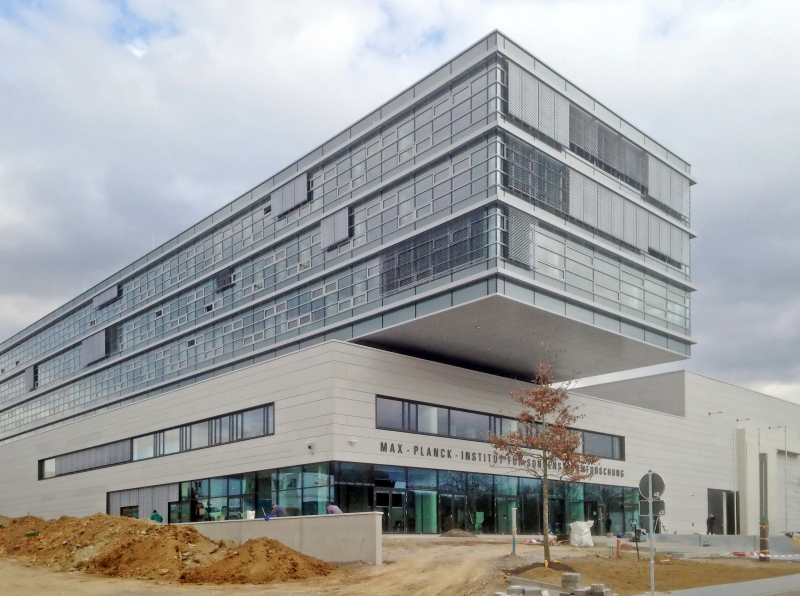

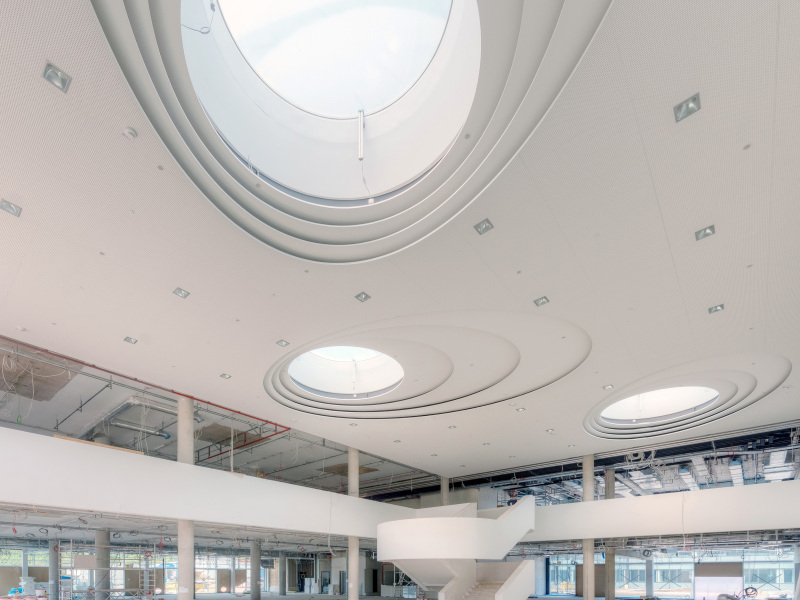

An der den Laboren gegenüberliegenden Seite erhebt sich über dem Sockelbau der von außen auffälligste Gebäudeteil. Der dreigeschossige Büroriegel mit Glasfassade ragt an der Südseite weit über das Gebäude hinaus und scheint gleichsam darüber zu schweben. Während im unte­ren Baukörper die wissen­schaft­lichen Forschungs- und die Allgemeinflächen, die Cafeteria, verschiedene – durch variable Wände flexible – Seminar- und Konferenzräume, das Foyer mit einer Ausstellung oder die Bibliothek liegen, befinden sich in dem Glasquader die Büroflächen für Forschung und Verwaltung.

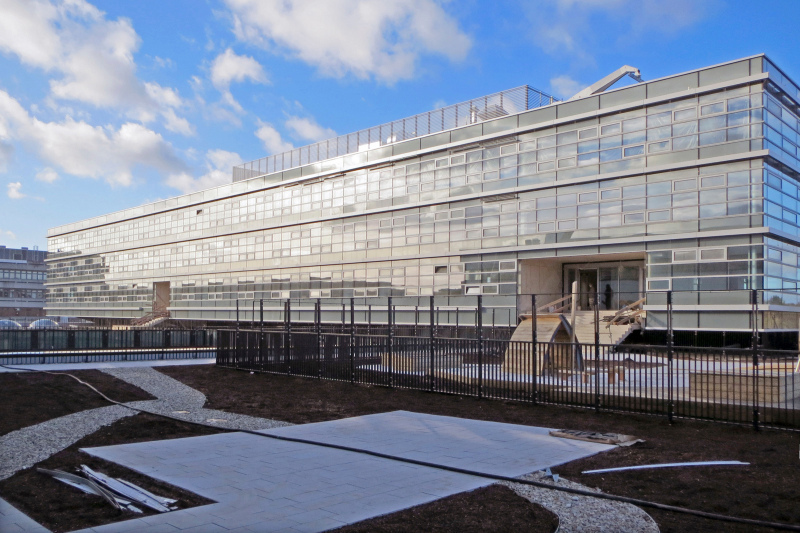

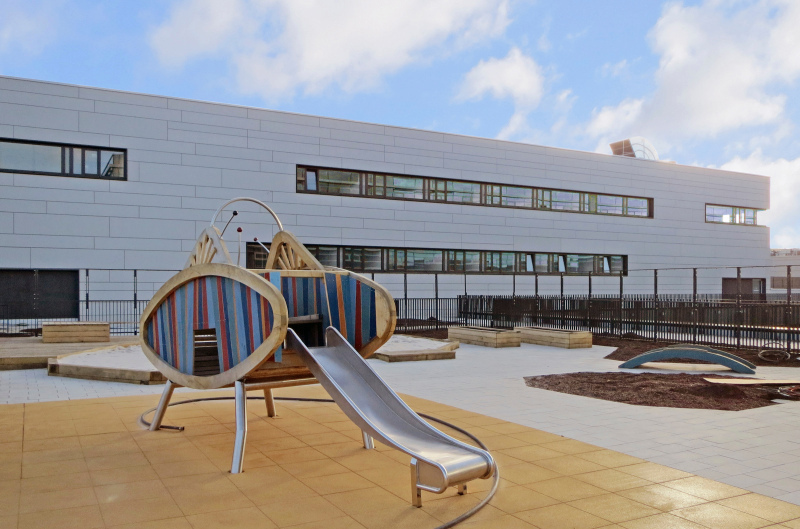

Hier zeigen sich die vielfälti­gen Anforderungen über die technische Ausstattung hinaus, die die Forscher an ihr neues Gebäude hatten: Die Arbeitsbe­reiche sind durch offene, die Kom­munikation fördernde Struk­turen geprägt. Kurze We­ge und Begegnungsmöglichkei­ten sollen – ergänzt durch Rückzugsmöglichkeiten – interdiszi­pli­nären Austausch und Vernet­zung fördern. Dank einer Kinderta­ges­stätte mit eigenem Au­ßen­bereich, Wohnungen für Gast­forscher sowie der 2000 m² großen Dachgartenanlage entspricht das Gebäude auch den Ansprüchen sich wandelnder Strukturen in der heutigen Wissensgesellschaft. So haben die Max-Planck-Wissenschaftler einen Neubau mit einem hochwertigen architektonischen Kon­zept erhalten, das optimale Arbeitsumgebungen für die nächsten Forschergenerationen schafft.
