Hallenheizung mit Dunkelstrahlern

Mitunter sind temperatur- und kondensatempfindliche Güter wie Lebensmittel und Pharmaprodukte eingelagert. Die Raumtemperaturen in den entsprechenden Lagerzonen waren darauf abzustimmen. Bei der Planung des Bauvorhabens legte das Unternehmen großen Wert auf eine hohe Energieeffizienz; sie wurde durch Nutzung regenerativer Energien, so durch die Wärmerückgewinnung aus der Fortluft und Gas-Wärmepumen für die Heizung und Kühlung realisiert.

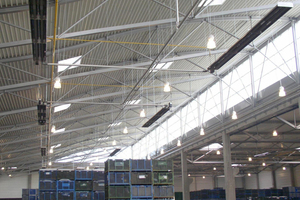

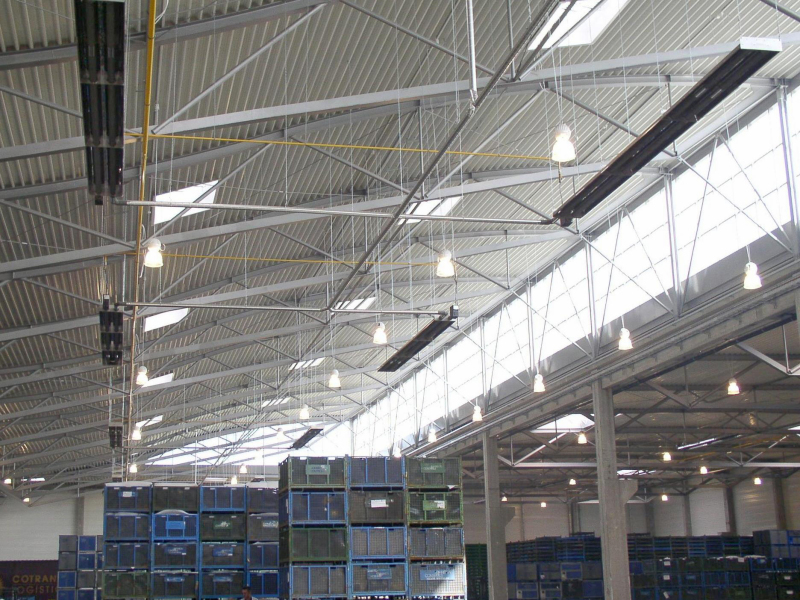

Ferner wurde im Umschlaglager eine Dunkelstrahlerheizung mit Brennwertnutzung installiert. Bei der Wahl des Fabrikates entschied sich der Bauherr für ein Verbundsystem des westfälischen Herstellers Vacurant
(www.vacurant.de) mit 540 kW Heizleistung. Auf acht deckenmontierten Strahlungsbändern sind jeweils drei gasbefeuerte Brenner aufgesetzt, die individuell geregelt werden.Die Heizstränge haben eine Gesamtlänge von rund 400 m. Sammel-Abgasleitungen machten nur drei Dachdurchbrüche erforderlich.

Mit Brennwerttechnik

Auf ideenreiche Art nutzt die Anlage das Brennwertprinzip: Durch Verlängerung der Edelstahl-Abgasleitungen kondensiert der Wassergehalt der Rauchgase und generiert so laut Vacurant bis zu 12 % mehr Nutzwärme. Ein Abgas-Wärmetauscher entfällt. Gewöhnliche Dunkelstrahler haben einen feuerungstechnischen Wirkungsgrad von 91 bis 93 %. Dagegen lässt sich mit dem Brennwertprinzip durch Nutzung der Kondensationswärme ein Wirkungsgrad bis zu 105 % erreichen. Das Gebäude unterschreitet damit die Richtwerte der Energieeinsparungsverordnung (EnEV) und wird dem Anspruch des Bauherrn nach einer „grünen Logistik“ – gerecht.

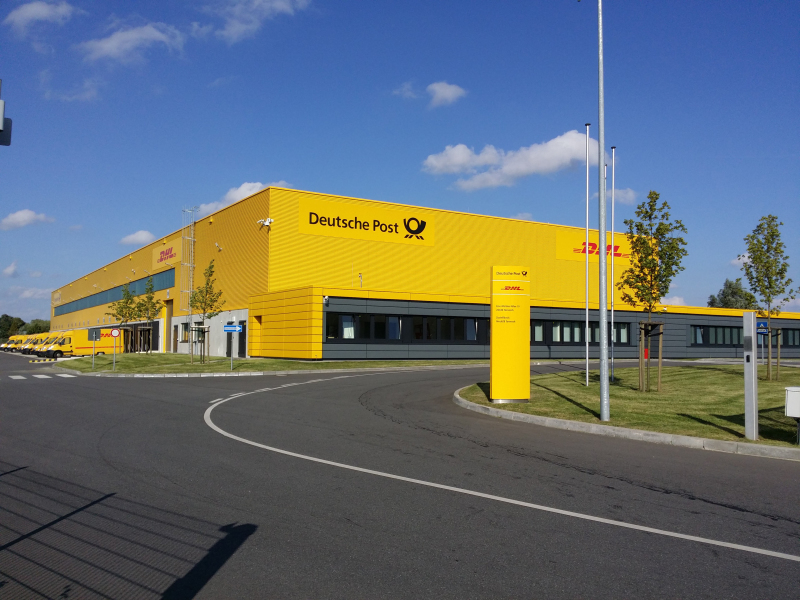

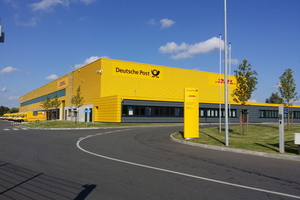

Kleinere Dimensionen hat das Paket-Verteilzentrum der DHL am Logistik-Standort Freiburg/Breisgau. Dort errichtete der Generalunternehmer Hellmich aus Dinslaken eine „mechanisierte Zustellbasis“ mit 4000 m² Nutzfläche und 400 m² Bürofläche. Rund 100 Mitarbeiter sortieren bis zu 12.000 Paket pro Tag. Mit einem Investitionsaufwand von 10 Mio. Euro wurde das Gebäude binnen sechs Monaten schlüsselfertig errichtet und an DHL vermietet. Zur Beheizung sind sieben gasbefeuerte Vacurant-Dunkelstrahler mit je 7 m Länge und 190 kW Gesamt-Heizleistung in 8,5 m Höhe abgehängt. Sie temperieren staubfrei und geräuscharm die Lager- und Versandzonen. Aufgrund der Sammel-Abgasanlagen waren nur zwei Dachdurchbrüche erforderlich.

Kein Wärmestau unterm Dach

Aufgrund der großen Kubatur sind Logistikimmobilien für Dunkelstrahler besonders geeignet. Die nach unten gerichteten Strahler temperieren gezielt bestimmte Gebäudezonen ohne Stauwärme unter dem Hallendach. Das senkt die Transmissons-Wärmeverluste deutlich.

Die Strahlung verschafft den anwesenden Personen einen angenehmen thermischen Komfort. Die langwelligen Infrarotstrahlen werden nur dort wirksam, wo sie auftreffen und erhöhen somit die Oberflächentemperatur der raumumschließenden Flächen und der Halleneinrichtung. Folglich kann die Lufttemperatur in der Halle bei gleicher Behaglichkeit um 2 bis 3 K niedriger gehalten werden. Jedes Grad Lufttemperatursenkung zieht etwa 7 % Brennstoffeinsparung nach sich. Weil der Luftraum, den die Wärmestrahlen überbrücken, kalt bleibt, spielt der Abstand zwischen Strahler und Arbeitszone keine Rolle. Hohe Hallen mit Deckenhöhen bis zu 30 m und mehr, wie sie im Logistikbereich vorkommen, sind deshalb für die Dunkelstrahlheizung besonders geeignet.

Die Dunkelstrahlerlösung erspart dem Bauherrn ferner die Investition für einen Heizraum mit Kessel und die ganze Heizwasseverrohrung. Die Strahlungsbänder oder Einzelstrahler lassen sich dort unterbringen, wo sie nicht im Wege sind und wo die Raumnutzung nichts kostet – zwischen den Unterzügen oder den Dachbindern. Die Strahler selbst sind rasch installiert und erlauben auf einfache Art die gezielte Beheizung von Teilflächen.

Mit entscheidend für die Energieeffizienz in Logistikhallen sind auch die LKW-Andockstationen: Offen stehende Verladebrücken verursachen hohe Lüftungswärmeverluste und lassen die Halle schnell auskühlen. Das lässt sich auch mit einer intelligenten Torsteuerung nicht vermeiden. Bei der Strahlungsheizung hält die Heizwirkung dagegen unvermindert an, denn die Wärme ist in der Baumasse und in der Einrichtung gespeichert.
