Hallenheizung mit Dunkelstrahlern

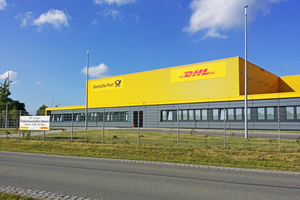

Der globale Internethandel nimmt zügig Fahrt auf. Neben der Paketsparte beflügelt das Expressgeschäft das rasche Wachstum. Einige Industriebereiche – so die Autozulieferer, der Energiesektor und die Pharma­indus­trie – fordern einen immer schnelleren Lieferservice. Das verlangt von den Warenzustellern eine kundennahe Logistik. Die Dienstleister wie DHL, UPS und Amazon richten sich darauf ein. Branchen-Primus DHL allein nimmt jährlich mehrere Verteilzentren in Betrieb.

Die Logistikimmobilien der Zusteller sind reine Rendite­bauten, die auf maximale Funktionen ausgelegt und in der Regel vermietet sind. Typisch bestehen die in Systembauweise errichteten Gebäude aus vorgefertigten Bauelementen. Es sind meist erweiterbare Leichtbauhallen mit knappen Zeitvorgaben für die Errichtung. Selbstredend, dass auch für die Heizung keine aufwendige Hydrauliklösung in Frage kommt. Eine Alternative bietet die Vacurant GmbH aus Bad Lippspringe (www.vacurant.de) an: gasbefeuerte Infrarot-Dunkelstrahler, die eine Heizzentrale und ein hydraulisches Rohrnetz überflüssig machen.

Einfache Zonierung

Bei den deckenmontierten Dunkelstrahlern geschieht die Wärme­abgabe über Rohrstränge oder -schleifen, die zugleich die Brennkammern sind. Darüberliegende Reflektoren richten die Wärmestrahlung nach unten. Weit verbreitet sind dezentrale Anlagen mit Einzelstrahlern, weil hier die Temperaturzonierung durch Zu- und Abschalten von Geräten einfach ist. Vacurant-Geschäftsführer Christian Tüllmann ergänzt: „Die Arbeitszonen werden üblicherweise mit 19 °C gefahren und der Lagerbereich mit 15 °C.“ Im Hochregallager werden die Strahler über den Lagergassen installiert. Die Regale lassen sich also bis unter die Hallendecke hochziehen – ohne auf irgendwelche Warmluftströme achten zu müssen. Der Boden wird in der Regel von der Medienversorgung freigehalten.

Wird die Halle anders genutzt, beispielsweise nach einer Umgestaltung der Lieferkette, ist die Einteilung in Zonen rela­tiv rasch geändert. Das ist oft bei Multi-Tenant-Objekten der Fall, die von mehreren Firmen genutzt werden. Die Umrüstung findet mitunter in den Nachtstunden statt, so dass der Betrieb nicht gestört wird. Christian Tüllmann betont: „Die Investition in Dunkelstrahler ist also zukunftssicher.“ Dieser Aspekt war neben den geringen Investitionskosten auch bei der Systemwahl für die folgenden drei DHL-Objekte mit ausschlaggebend.

Best Practice bei DHL

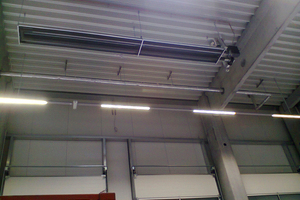

Mit einem Investitionsaufwand von 10 Mio. € errichtete Generalunternehmer Walter Hellmich aus Dinslaken in Freiburg/Breisgau binnen sechs Monaten ein Warenverteilzentrum für die Post-Tochter DHL. Es hat eine Nutzfläche von 4.000 m², hinzu kommen 400 m² Bürofläche. Rund 100 Mitarbeiter sortieren derzeit bis zu 12.000 Pakete pro Tag. Zur Beheizung der Halle sind sieben gasbefeuerte Vacurant-Dunkelstrahler mit je 7 m Länge und 190 kW Gesamt-Heizleistung in 8,5 m Höhe abgehängt. Sie temperieren staubfrei und geräuscharm den Lagerbereich und den Kommissionierstand. Aufgrund der Sammel-Abgasanlagen waren nur zwei Dachdurchbrüche erforderlich.

Derselbe Generalunternehmer errichtete ebenfalls für die DHL das Paketverteilzentrum „Regioparking“ im westfälischen Jüchen. Die Liegenschaft umfasst sechs 14 m hohe Hallen mit rund 56.000 m² Nutzfläche. Insgesamt 36 gasbefeuerte U-Rohrstrahler mit je 6,7 m Länge und je 27 kW Heizleistung temperieren die Lager- und Kommissionierungszonen.

Das jüngste DHL-Projekt realisierte Vacurant unlängst in Frechen bei Köln. Das Gebäude hat rund 5.000 m² Nutzfläche und 53 LKW-Andockstationen. Zur Beheizung wurden in 9 m Höhe 25 U-Rohr-Strahler installiert. Die 6m langen Strahler haben eine Gesamt-Heizleistung von 203 kW.

Geringe Wärmeverluste

Vacurant-Sprecher Christian Tüllmann weist auf drei besondere Eigenschaften der Dunkelstrahler hin, die für Logistikhallen ausgesprochen wichtig sind: Zum ersten entfällt das verlustreiche Wärmepolster unter dem Hallendach, das bei einer konvektiven Heizung unvermeidbar oder nur mit hohem Ventilationsaufwand abzubauen ist.

Zum zweiten: Die Strahlungswärme temperiert nicht den Luftraum, sondern gelangt dorthin, wo sie gebraucht wird – in die Aufenthaltszone der Beschäftigten. Dadurch lässt sich die Lufttemperatur in der Halle ohne Komfortverlust um 2 bis 3 K absenken. Das ermöglicht zudem eine Brennstoff-Kostenersparnis. Denn ein Kelvin Lufttemperatursenkung zieht erfahrungsgemäß etwa 7 % Brennstoffeinsparung nach sich.

Zum dritten sind die Lüftungswärmeverluste nur gering, wenn die Hallentore aufgehen. Die Halle kühlt nicht schlagartig aus, denn der Strahlungseffekt hält unvermindert an. Diese Eigenschaften machen die Dunkelstrahlung für Hallenbauten gleich welcher Funktion interessant.
