Für die Geothermie

Erdwärmekörbe

Die Erdwärmekörbe von Uponor sind eine Alternative bei der oberflächennahen Geothermie für Ein- und Mehrfamilienhäuser sowie kleine Gewerbegebäude. Damit können auch bei einer kleinen Grundstücksfläche oder einem restriktiven Genehmigungsverfahren für Erdsondebohrungen die Vorteile einer erdgekoppelten Wärmepumpe wie die höhere Jahresarbeitszahl (JAZ) und der nahezu geräuschfreie Betrieb genutzt werden.

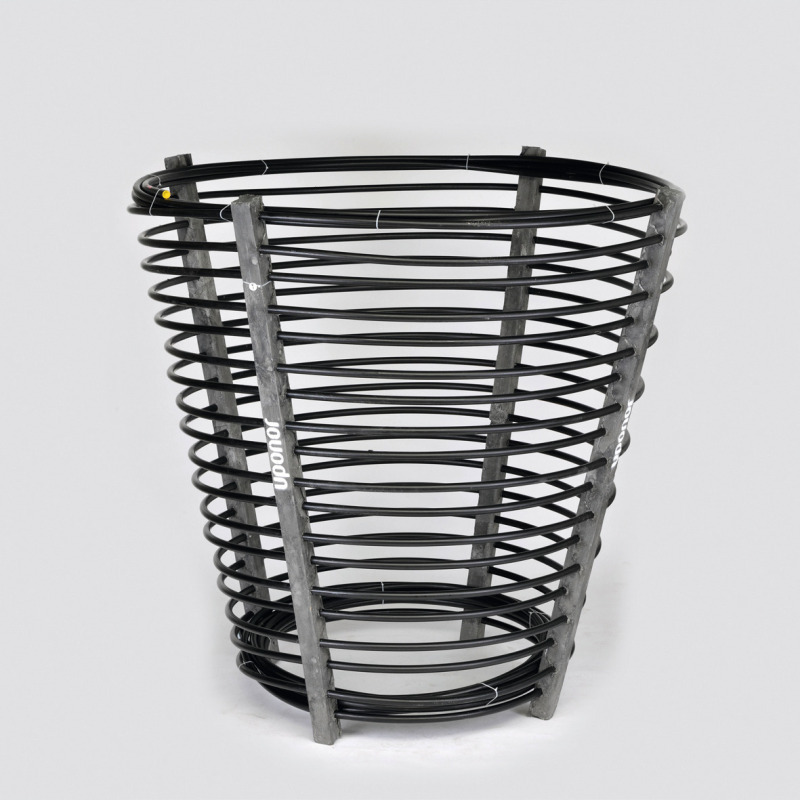

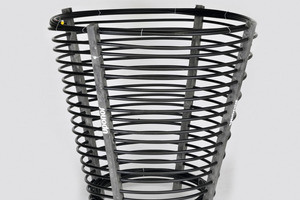

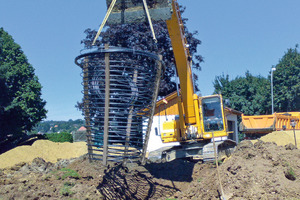

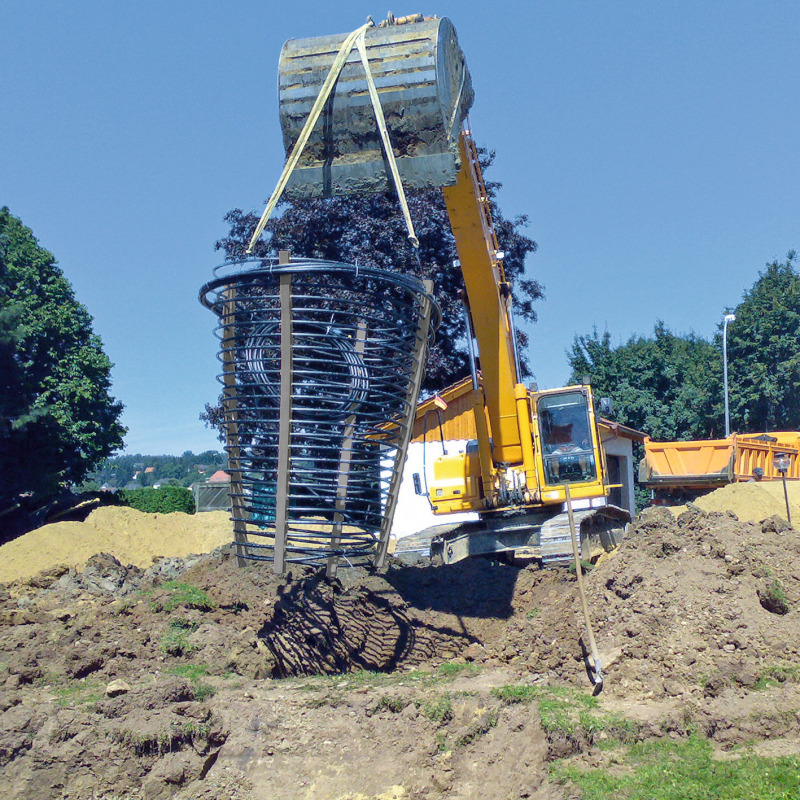

Das spiralförmig angeordnete Rohr des Erdwärmekorbes aus hochdruckvernetztem Kunststoff PE-Xa wird mit vier geschäumten Streben aus PUR fixiert. Die stabilen PUR-Streben stellen sicher, dass der Korb auch während des Verfüllens in Form bleibt und damit die maximale Leistung bietet. Die konische Form der Körbe stellt eine große Oberfläche zur Aufnahme der Erdwärme und das Inhaltsvolumen für das Energietransportmedium zur Verfügung.

Beim Uponor-Erdwärmekorb sind 150 m hochwertiges PE-Xa-Rohr der Dimension 32 x 2,9 mm zu einem Korb mit 2,0 m Höhe und einem Volumen von 6,1 m3 geformt. Dieser hat bei einer Reihenanordnung einen Flächenbedarf von 15 bis 20 m2. Bei 1800 Volllaststunden im Jahr ermöglicht der Korb Entzugsleistungen von 1,1 bis 1,5 kW. Entsprechend der berechneten Heiz- und Kühllast des Gebäudes können mehrere Körbe miteinander kombiniert werden.

Bei der leistungsoptimierten XL-Variante sind 200 m PE-Xa-Rohr zu einem 2,7 m großen Korb mit 8,1 m3 Volumen geformt. Dieser hat bei einer Reihenanordnung einen Flächenbedarf von 20 bis 25 m2 und ermöglicht Entzugsleistungen von 1,6 bis 2,0 kW.

Uponor GmbH,

97437 Haßfurt,

Tel.: 09521 6900,

E-Mail: technik-hotline@

uponor.com,

www.uponor.de
