Ein Traum aus Glas

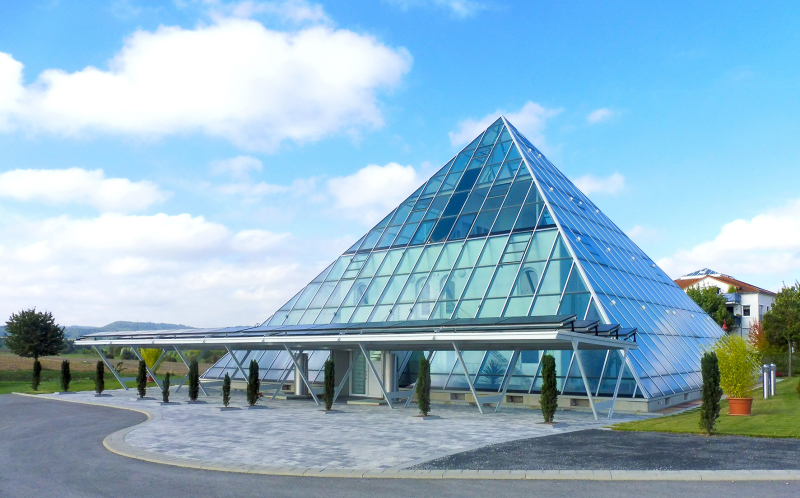

Ein Wohnhaus unter einer Glaspyramide gab es in Deutschland bisher noch nicht. Einige Jahre hat es gedauert, bis die Idee von Unternehmer und Bauherr Bruno Staiger realisiert wurde. Zahl­reiche Neuentwicklungen zeichnen das Objekt aus. Etwa das Heizsystem, bei dem vorgefertigte Betondeckenelemente mit integrierten Kapillarrohrmatten zum Einsatz kommen sowie eine Sprink­leranlage auf der Spitze der Pyramide, die für allseits saubere Oberflächen der Glashaut sorgt. Die Energiebereitstellung erfolgt über Wärmepumpen und 100 m² Photovoltaikfläche. Für ein angenehmes Raumklima sorgen die „KWL“-Systeme der Fir­ma Helios Ventilatoren GmbH.

Energieeffizienz und ägyptisches Design

Der Wohnkomplex mit seinen vier Wohnungen setzt ein deutliches Zeichen im Hinblick auf Emis­sions­ein­spa­rung und mini­malen Energiebedarf. Die beiden unteren Wohnungen haben jeweils 83 m² Wohnfläche + 100 m² Wintergarten. Die oberen Wohnungen haben 147,5 m² wobei sich diese Wohnung aus zwei Stockwerken abzüglich Schrägen zusammensetzt.

Da das Wohnhaus vollständig von einer Glaspyramide überdeckt wird, verlangt das Konzept für die Haustechnik völlig neue Planungs- und Betrachtungsweisen. Aufgrund der „Haus-in-Haus“-Konstruktion werden Wandstärken von nur 15 cm benötigt. Dies führt zu einer Einsparung im Rohbau von ca. 50 bis 60 % der Materialkosten. Beim Vergleich des Energiebedarfs mit anderen Gebäuden ist zu berücksichtigen, dass das Pyramidenhaus aufgrund der Bauart sehr wenig Heizenergie benötigt, dafür aber zusätzliche Kühlenergie im Sommer. Die Bewer­tungsverfahren der Energieeinsparverordnung können für dieses Objekt nur eingeschränkt zur Anwendung kommen, da mit den konventionellen Rechenverfahren ein derartiges Gebäude ei­gentlich nicht berechnet werden kann. Dennoch wurde das Gebäude mit den für den Wohnungs­bau gültigen Normen bewertet. Der erforderliche Kühlenergiebedarf konnte mittels komplexer Simulationen kalkuliert werden.

Wohnkomfort trotz gläserner Hülle

Vier Helios-Lüftungssysteme mit Wärmerückgewinnung versorgen die separaten Wohnbereiche vollautomatisch und individuell mit frischer, vorgewärmter Außenluft. Der Wärmetauscher nutzt die in der Abluft enthaltene Wärme zur natürlichen Temperierung der Außenluft. Dadurch kann eine behagliche und zugfreie Lüftung erfolgen. Das „KWL“-Gerät stellt gleichzeitig sicher, dass die Gerüche nicht von einer zur anderen Wohnung übertragen werden können. Die Fenster zum Atrium können somit jederzeit vom Bewohner geschlossen werden. Dies gewährleistet, dass auch kein störender Lärm in die Wohnungen gelangt.

Flexibles Luftverteilsystem

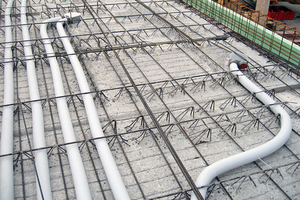

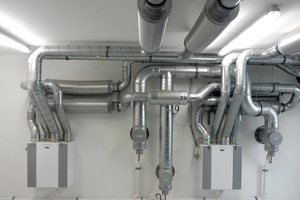

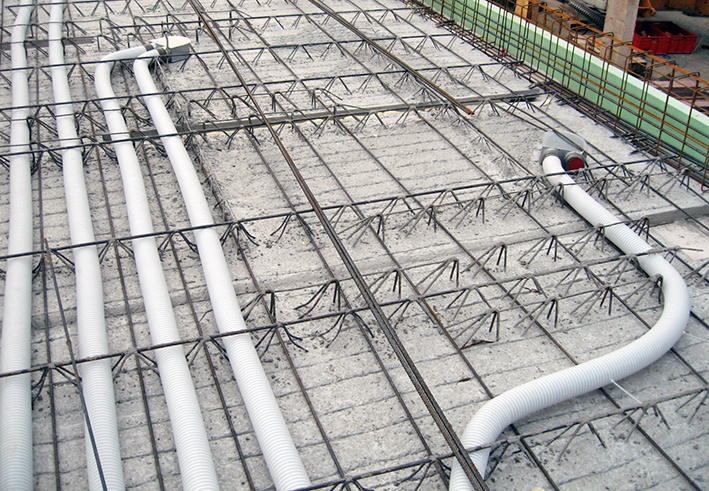

Individuell auf Größe und Grundriss angepasst, versorgen die Helios-„KWL“-Luftverteilsysteme jede einzelne Wohnung permanent mit frischer Luft. Die Lüftungsgeräte wurden platzsparend im Keller installiert und leiten von dort aus die frische Zuluft in die einzelnen Wohnungen. Da bereits in der Planungsphase der Einsatz einer Lüftungsanlage entschieden war, wurde die Luftverteilung in den einzelnen Wohnungen in der Decke realisiert. Die Verlegung der Lüftungsrohre findet dabei sternförmig statt, daher führen die Luftleitungen ohne Abzweigung vom Lüftungsgerät direkt in die Zimmer. Bei den flexiblen Luftverteilsystemen werden die Luftleitungen für die einzelnen Räume von einem zentralen Verteiler oder Sammler ohne Formteile und Abzweige direkt in den jeweiligen Raum geführt. Ein besonderes Merkmal der Verlegung sind die flexiblen Luftleitungen aus Kunststoff. Die hohe Verformbarkeit der Leitungen und die meist kleineren Durchmesser bieten eine sehr hohe Flexibilität bei unterschiedlichsten Baustellenanforderungen und reduzieren den Planungsaufwand auf ein Minimum. Ob Leitungsführung im Fußbodenaufbau, Installation in Holzständer- und Trockenbauwänden oder in abgehängten Decken – durch die Verlegung von der Rolle und die passenden Verbindungselemente sind der Installation nahezu keine Grenzen gesetzt. Die Planungs- und Montagefreundlichkeit der sternförmigen Verlegung setzt sich fort in einer geringen Teilevielfalt mit einheitlichen Komponenten für die Zuluftverteilung und die Abluftsammlung. Lüftungsrohre mit identischen „hydraulischen Durchmessern“, gleiche Verbindungselemente, identische Anschlusselemente für die Rohrleitungen (bei Installation als Deckenauslass) und identische Zu- und Abluft-Verteilerkästen machen Planung und Installation auf der Baustelle denkbar einfach.

Wartung leicht gemacht

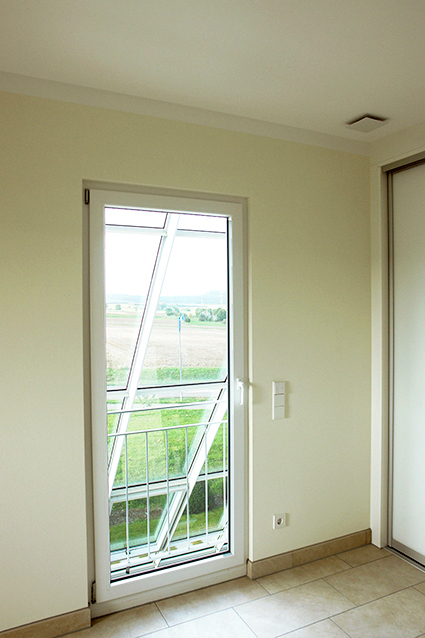

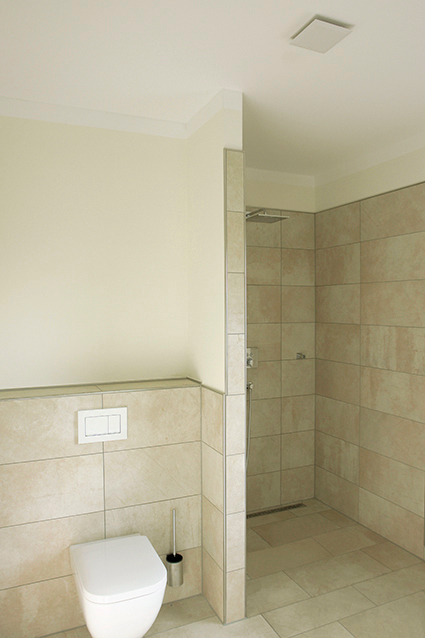

Wartungsarbeiten können bei dem Helios-Kompaktgerät schnell und einfach durchgeführt wer­den, da alle Elemente durch die abnehmbare Front frei zugänglich sind. Mit Ausnahme der Lüf­tungsgeräte im Keller und der unauffälligen Luftein- und -auslässe in den Zu- und Ablufträumen ist das Lüftungssystem komplett unsichtbar und das Raumambiente bleibt ungestört. Die Bewohner genießen die angenehm temperierte Frischluft und sparen erheblich Heizkosten ein. Ansonsten bleibt die gesamte Lüftungsanlage durch das unauffällige Design und den vollautomatischen Betrieb für den Nutzer unbemerkt.

Energieeffizienz auf höchstem Niveau

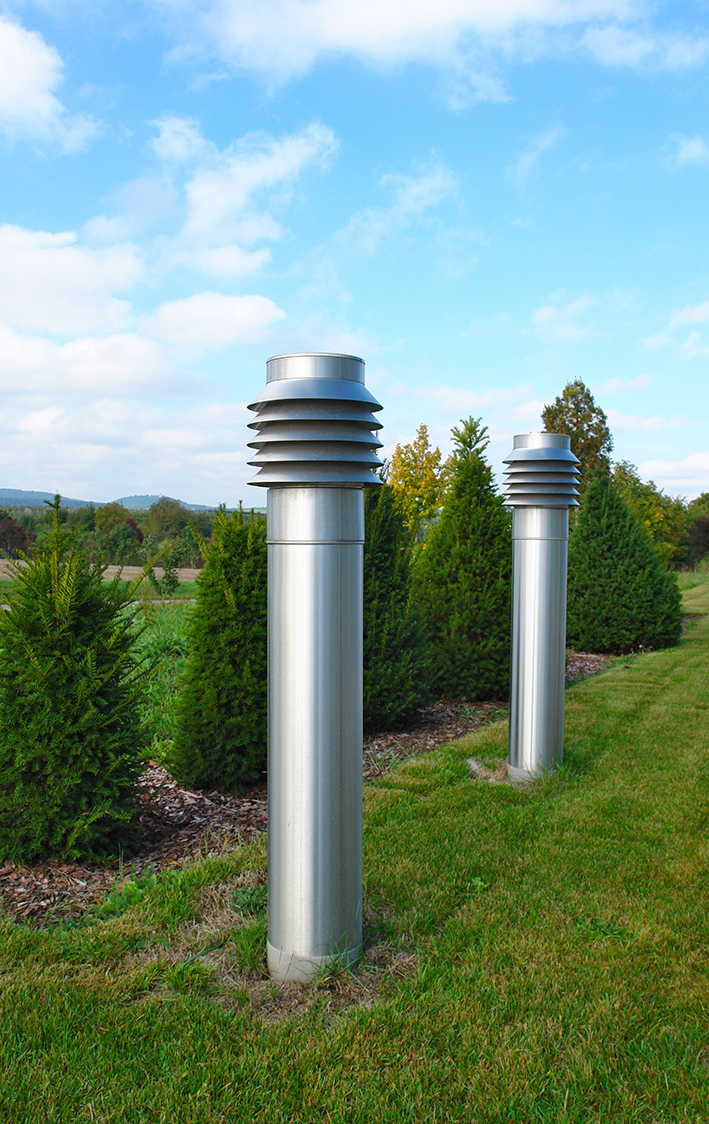

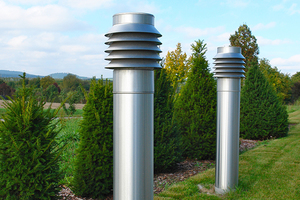

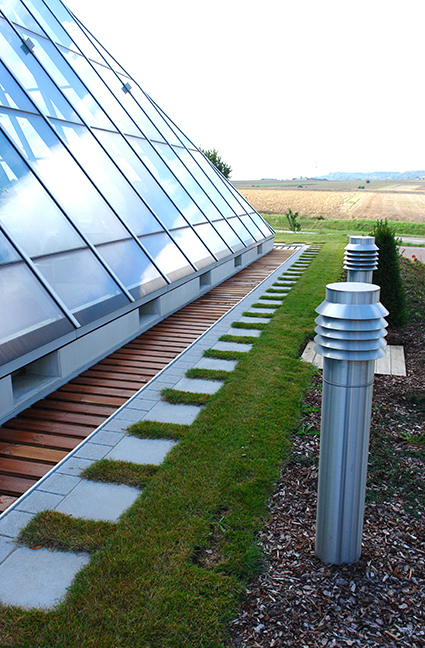

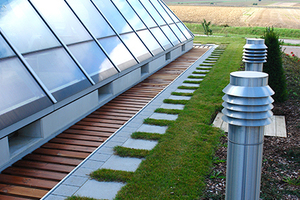

Um die Effizienz des Lüftungssystems noch weiter zu steigern, wurden Helios-Lufterdwärme­tauscher „LEWT“ installiert. Bei diesem System dient die über das Jahr gesehen relativ konstante Temperatur des Erdreiches im Winter der Erwärmung der Zuluft und macht ein Vorheizregister überflüssig. Darüber hinaus wird an heißen Sommertagen ein angenehmer Kühleffekt erreicht, indem der im Gerät integrierte Bypass die kühlere Luft am Wärmetauscher vorbeiführt. Somit ge­langt die kühle Luft direkt in die Räume und sorgt für eine komfortable Temperierung.

Fazit

Die Nutzung der Abluftwärme zur Reduzierung der Gebäudeheizlast war eines der wichtigsten Ziele von Bruno Staiger. Mit den „KWL“-Geräten von Helios wurde die perfekte Lösung gefunden, um auch innerhalb der gläsernen Pyramide ein angenehmes Wohlfühlklima zu schaffen. Die Fenster können geschlossen bleiben. Für konstant frische Luft ist, bei gleichzeitigem Erhalt der Wärme, zu jeder Zeit gesorgt. „Dank der modernen Lüftungstechnik konnte in meinem Pyramidentraum ein angenehmes Komfortklima erreicht werden“, freut sich Bruno Staiger.
