Für leistungsfähige Steckverbindungen

4-mm-Stecksystem

Solarstrom gehört zu den zentralen Elementen einer klimafreundlichen Energieproduktion. Dies umso mehr, als moderne Photovoltaikanlagen heute deutlich höhere Leistung bringen als noch vor einigen Jahren. Ihre hohe Systemspannung allerdings erfordert entsprechend leistungsfähige Steckverbindungen. Hinzu kommt, dass eine PV-Anlage idealerweise 20 und mehr Jahre reibungslos läuft und dabei ständig Wind und Wetter ausgesetzt ist. Ihre Komponenten müssen also besonders witterungsbeständig sein.

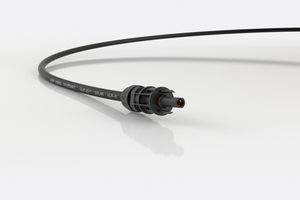

Genau dafür hat Lapp sein 4-mm-Stecksystem „Epic Solar 4Plus“ mit doppelten Rasthaken entwickelt. Es ist konzipiert für Photovoltaikanlagen und Solartracker, die mit bis zu 1,5 kV Systemspannung auf der Basis von Kristallin- oder Dünnschichttechnik arbeiten.

Zu den wichtigsten Eigenschaften der Steckverbindung gehört ihr niedriger Übergangswiderstand, der eine effiziente Energieübertragung sicherstellt. Für die sichere Montage vor Ort, große Ströme und lange Kabelstrecken haben die Entwickler bei Lapp das System mit einem hochwertigen Crimpanschluss (maximal 10 mm²) ausgestattet, der sich u.a. durch eine lange Lebensdauer auszeichnet. Der Steckverbinder ist nach dem amerikanischen NEC-Standard gegen versehentliches Öffnen gesichert – die Verbindung lässt sich nur mit einem Werkzeug lösen. „Epic Solar 4Plus“ ist geprüft nach IEC 62852, der für Steckverbinder für Gleichspannungsanwendungen in Photovoltaiksystemen relevanten Norm.

U.I. Lapp GmbH

70565 Stuttgart

+49 711 783801

www.lappkabel.de
