Raumregelung über Modbus und übergeordnete Controller

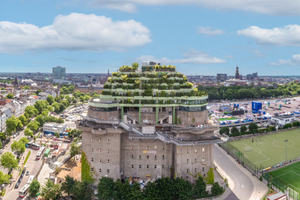

Mitten im Herzen von St. Pauli schickt sich der größte Hochbunker der Hansestadt an, zum Wahrzeichen zu werden. Der seinerzeit von Zwangsarbeitern errichtete Bau wurde nach dem zweiten Weltkrieg als Musik- und Medienbunker genutzt und ab 2019 einem umfassenden Umbau unterzogen. Optisches Highlight ist der in Deutschland einzigartige Dachgarten mit 4.700 Bäumen, Sträuchern und weiteren Gewächsen, dem der Grüne Bunker St. Pauli sein prägnantes Aussehen und seinen heutigen Namen verdankt. Über einen bepflanzten Bergpfad ist dieser Garten für jedermann erreichbar. Doch der Grüne Bunker St. Pauli ist weitaus mehr als eine Stadtoase: Als Ort des Gedenkens an die NS-Zeit und als Wirkungsstätte für Kreative konzipiert, hat er sich zu einer Anlaufstelle für Menschen mit den unterschiedlichsten Interessen entwickelt.

Trendhotel an ungewöhnlichem Standort

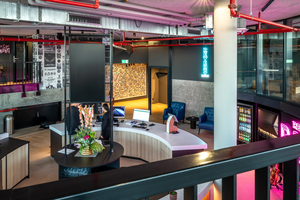

Die Attraktivität und Strahlkraft des Standorts hat auch die US-Kette Hard Rock International erkannt, die die legendären „Hard Rock Cafés“ betreibt. Sie nutzte den Ausbau des Bunkers um fünf Etagen auf insgesamt 58 m Höhe zur Eröffnung ihres weltweit zweiten „Reverb by Hard Rock“ Hotels. Die 134 Zimmer verfügen über eine gehobene Ausstattung mit Designanspruch und bieten den Gästen einen zusätzlichen Anreiz für einen Aufenthalt in dem markanten Gebäude. Bei der Entwicklung eines Konzepts für die Klimaregelung in den Zimmern hatten Energieeffizienz und Nachhaltigkeit höchsten Stellenwert. Aufgabenstellung für den beauftragten Systemintegrator, die VM-Technik GmbH aus Hamfelde, war es zudem, ein Raumbediengerät zur Einbindung in die Gebäudeautomation zu finden, das sowohl dem Designgedanken der Innenarchitektur als auch dem Komfortbedürfnis der Gäste gerecht wird.

Designlösung mit hoher Funktionalität

Unter Berücksichtigung der genannten Kriterien entschied sich André Lange, Geschäftsführer bei VM-Technik, für den Einsatz des Raumbediengeräts „JOY“. „Dafür sprachen zum einen die positiven Erfahrungen aus früheren Projekten, z. B. im Intercity Hotel Lübeck. Dort haben wir die Klimaregelung in den Hotelzimmern zur großen Zufriedenheit der Betreiber ebenfalls mithilfe von „JOY“ mit der Gebäudeautomation vernetzt. Das Raumbediengerät von Thermokon zählt zu den wenigen Lösungen, die eine intuitive Bedienbarkeit und hohe Funktionalität mit einer wertigen Optik verbinden. Weitere aus unserer Sicht wesentliche Vorteile sind die hohe Zuverlässigkeit und Lieferfähigkeit sowie die Möglichkeit zur flexiblen Konfiguration der Bedienoberfläche.“

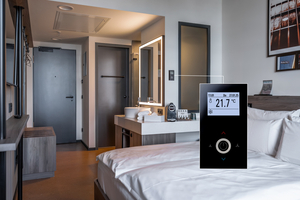

Der Raumregler verfügt über einen beleuchteten On-/Off-Schalter und ein großes LCD mit Hintergrundbeleuchtung. Neben einer intuitiven Bedienung zählt nach Angaben des Herstellers auch die Möglichkeit zur einfachen Integration in die Gebäudeleittechnik zu seinen Stärken. Hierzu ist das Raumbediengerät in verschiedenen Varianten erhältlich: Als Fancoil-Regler mit Heizen/Kühlen oder als reiner Raumregler Heizen/Kühlen, jeweils mit analogen und/oder digitalen Ausgängen (typenabhängig) zur Ansteuerung des Lüfters und der Heiz- und Kühlventile. Ebenso sind ­unterschiedliche BUS-Varianten verfügbar wie bspw. Modbus, BACnet oder KNX.

Parametrierung mittels ­Modbus-Variante

Ergänzend zum Einsatz von Thermokon-Sensorik für die Primäranlagen kommen im „Reverb by Hard Rock”-Hotel insgesamt 190 Raumbediengeräte des Herstellers zum Einsatz. Das ermöglichte es dem planenden Unternehmen, der Anforderung des Betreibers nach einer möglichst geringen Verkabelung gerecht zu werden. Lediglich die deckenintegrierten Fancoil-Lösungen sind per Kabel mit dem Raumbediengerät vernetzt. Die Kommunikation erfolgt per Modbus mit übergeordneten Controllern, auf die das Raumbediengerät gemeinsam mit weiteren Komponenten der Gebäudeautomation von VM-Technik GmbH aufgeschaltet wurde.

„Eine besondere Herausforderung bei diesem Projekt war, dass das Zusammenspiel zwischen Controller und Raumbediengeräten aus zeitlichen Gründen erst zur Inbetriebnahme entwickelt werden konnte“, schildert André Lange. „Die große Flexibilität des Raumbediengeräts sowie die Möglichkeit zur schnellen, einfachen Parametrierung haben sich an dieser Stelle sehr bewährt. Lediglich die Modbus-Adresse wurde von uns vorab eingestellt – die weitere Konfiguration erfolgte via Software-Makro und Bus über den Controller. Das machte die Parametrierung ausgesprochen zeit- und kosteneffizient.“ Flexibilität bot auch die Möglichkeit zur Konfiguration der Oberfläche durch die Symbole auf dem Touch-Display, die den Zuschnitt auf die individuellen Anforderungen des Projekts unterstützten.

Energieeffiziente Raumsteuerung über das ­Buchungssystem

Den Vorgaben der Betreiber entsprechend fand der Systemintegrator darüber hinaus eine Lösung zur Steigerung der energetischen Effizienz. Hierzu wurden die Raumbediengeräte softwareseitig mit dem Hotelbuchungssystem gekoppelt. In Abhängigkeit vom aktuellen Belegungsstatus eines Zimmers werden so die unterschiedlichen Betriebsmodi per Modbus vorgegeben. Optimiert wird dadurch u. a. die Beheizung der Zimmer: Schon während des Eincheckens wird im Zimmer des jeweiligen Gastes automatisch der Zielwert für die Raumtemperatur angehoben. Gleichzeitig hat der Gast die Möglichkeit, die Raumsteuerung seinem individuellen Komfortanspruch entsprechend zu steuern.

Sowohl die Gesamtlösung als auch die Vorzüge der Raumbediengeräte haben sich im täglichen Betrieb des Hamburger Hotels bewährt. André Lange, der auf eine langjährige Zusammenarbeit mit dem Hersteller zurückblickt, ist mit dem Ergebnis hoch zufrieden: „Die hohe Qualität der Thermokon-Produkte empfinden wir als ebenso überzeugend wie die reibungslosen Abläufe, die uns der Einsatz dieser Lösungen ermöglicht. Sämtlichen Anforderungen der Hotelbetreiber konnten wir damit ebenfalls vollumfänglich entsprechen“, so Lange abschließend.
