Wärmerückgewinnung aus Rauchgas

Mit der Umsetzung dieses Vorhabens beauftragte die BMW Group im Rahmen eines Energie-Einspar-Contractings ein Konsortium aus der ArGe Siemens AG/Ulrich Müller GmbH und Gammel Engineering. Im Sommer 2014 wurde die Anlage in Betrieb genommen.

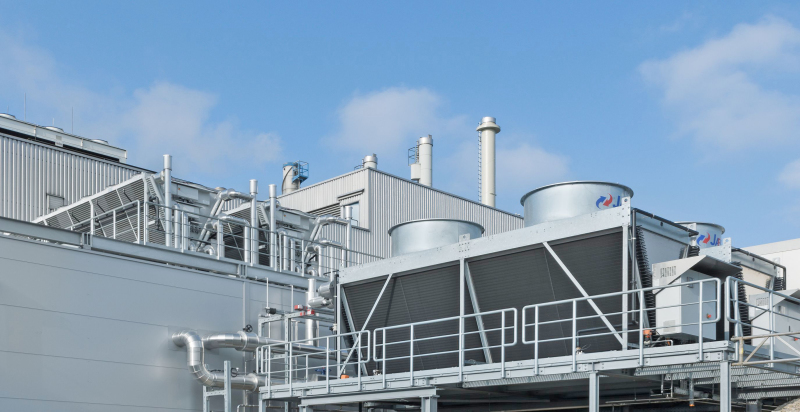

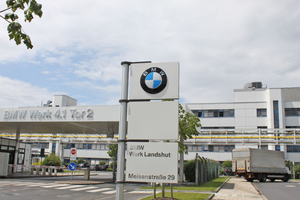

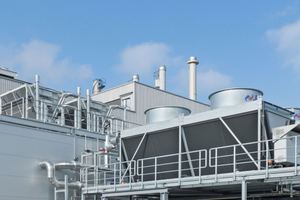

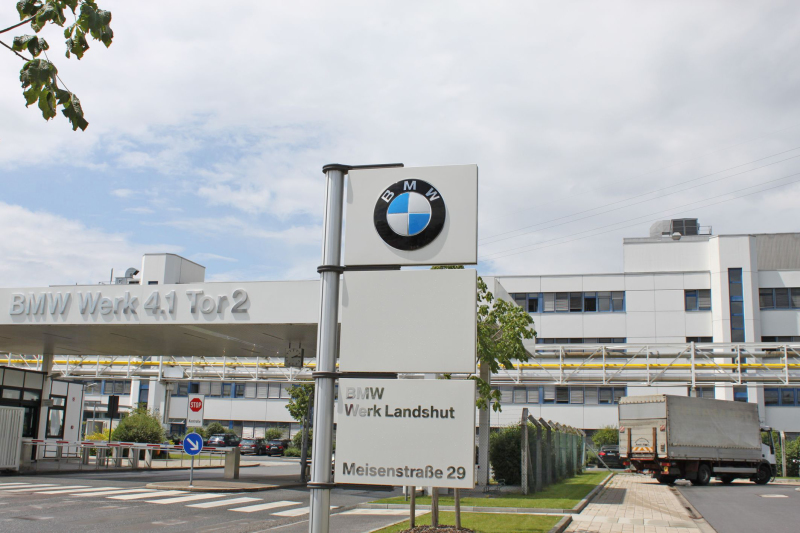

In der Leichtmetallgießerei am BMW Group Standort Landshut wird mithilfe von Gasbrennern in insgesamt sechs Öfen angeliefertes Aluminium-Festmaterial geschmolzen, wobei für gewöhnlich drei Öfen im Schmelz-Betrieb und drei im Warmhaltebetrieb laufen. Das Rauchgas, das dabei austritt, hat eine Temperatur von etwa 640 °C. Ursprünglich wurde angenommen, dass eine Abkühlung erforderlich wäre, um den nachgeschalteten Feinstaubfilter nicht zu schädigen. Dieser stellte sich jedoch als überflüssig heraus, so dass auch die Abkühlung nicht mehr notwendig war. Deshalb wurde die Frage aufgeworfen, wie sich das Abgas anderweitig nutzen ließe.

Lösung bezieht Werk ein

Siemens, Müller und Gammel konzentrierten sich im Rahmen des Energie-Einspar-Contractings zunächst auf eine lokale Lösung. „Erst war eine reine, direkte ORC-Verstromung im Gespräch, später die Überlegung, die Energie lokal für die Kühlung der Leichtmetallgießerei, die direkt neben der Schmelzerei liegt, zu nutzen“, erklärt Projektleiter Florian Prantl von Gammel Engineering. Schließlich betrachteten die Projektpartner nicht mehr nur die Leichtmetallgießerei, sondern bezogen auch den Energiebedarf des gesamten Werkes in ihre Überlegungen mit ein. Dabei wurde explizit der Kältebedarf in der Produktion betrachtet, der vor allem dann ansteigt, wenn höhere Außentemperaturen herrschen. „Bisher wurde Kälte mit Kompressoren erzeugt, was erheblichen Stromeinsatz bedeutet“, so Florian Prantl.

Als Lösung bot sich an, die Abwärme aus den Schmelzöfen in das bereits bestehende Heißwassernetz einzuspeisen. Berechnungen ergaben, dass die Abwärme zudem ausreicht, um die Kompressionskältemaschinen durch neue, mit Heißwasser betriebene Absorptionskältemaschinen zu ersetzen.

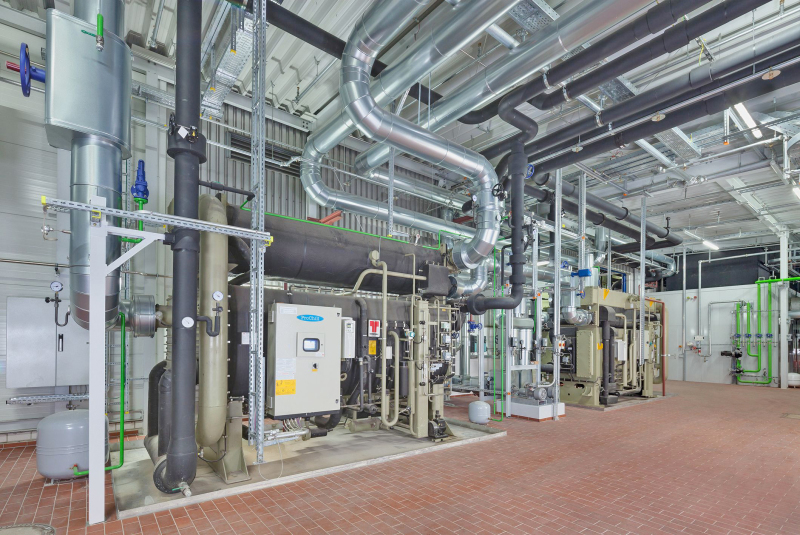

Deshalb wurden zwei Kälteanlagen bei der Energiezentrale im Herzen des Werks errichtet, um den gesamten Betrieb mit Klima- und Prozesskälte zu versorgen. In Reihe geschaltet, gewährleisten sie die geforderte Spreizung von 60 K im Heißwassernetz (130/ 70 °C) optimal: Die erste Maschine nimmt 130 °C auf und gibt etwa 100 °C an die zweite ab, die in den Rücklauf mit 70 °C einspeist. Bei niedrigeren Außentemperaturen, wie etwa im Winter, wird weniger Kälte, dafür aber mehr Prozess- und vor allem Heizwärme benötigt, so dass eine der beiden Maschinen heruntergefahren oder kurzfristig abgeschaltet werden kann. Durch die Wärme-Kälte-Kopplung geht nichts von der Energie verloren. „Mit den Absorptionskältemaschinen kann sich das Energiesystem dynamisch an Schwankungen bei Produktion oder Außentemperatur anpassen“, erklärt Florian Prantl.

Zudem erhöht die Nutzung der Aluminiumschmelzerei als zweiten Einspeisungspunkt die Kapazität des Wärmenetzes. „Damit wurde eine sehr flexible Energielösung gefunden, mit der sich möglichst viele Produktions- und Funktionseinheiten versorgen lassen“, so Florian Prantl weiter.

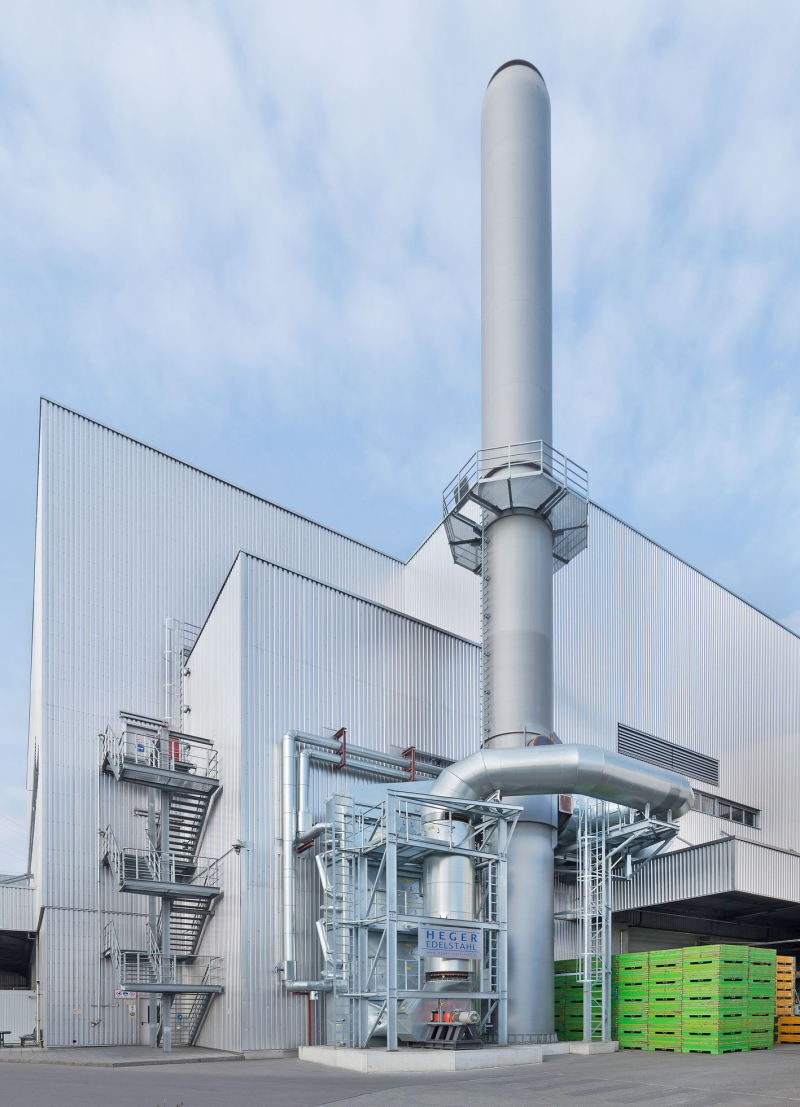

Auch beim Wärmetauscher realisierte man eine unkonventionelle Lösung, wie der Projektleiter erklärt: „Wir haben uns nach Simulationen hier für Gleich- statt Gegenstrom entschieden: Wasser und Rauchgas durchströmen den Wärmetauscher in gleicher Richtung. Damit verliert man zwar minimal an Effizienz, doch wir vermeiden eine Taupunktunterschreitung und minimieren damit das Korrosionsrisiko durch aggressives Rauchgaskondensat.“

Zusätzliches BHKW

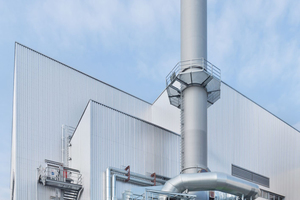

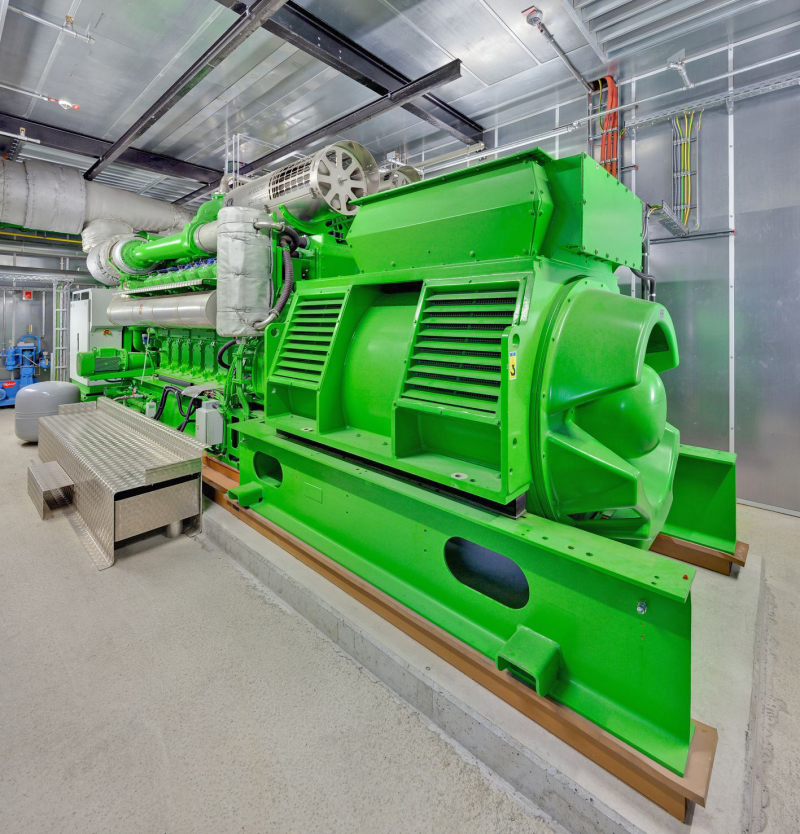

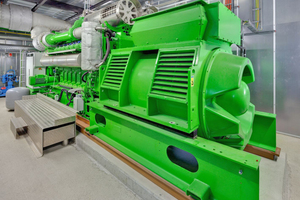

Ein zusätzliches BHKW mit 2,4 MW_th und 2,6 MW_el komplettiert das neue Energiekonzept. „Mit den neuen Anlagen und den bereits vorhandenen KWK-Anlagen wird die Grundlast praktisch vollständig abgedeckt“, erklärt Florian Prantl. „Die bestehenden Kesselanlagen ergänzen lediglich bei Mittel- und Spitzenlasten.“

Wann und wie oft das nötig sein wird, wurde daher nicht dem Zufall überlassen: Anhand von Messungen der bestehenden Vorgängeranlage simulierten die Projektingenieure ein Lastgangprofil für die neue Anlage.

Der Plan, die Energie in den Kreislauf zurückzuführen und somit Primärenergie und Emissionen einzusparen, ist aufgegangen.

„Mit der neuen Anlage wird die Betriebszeit der Heizkessel deutlich reduziert sowie erheblicher Stromzukauf substituiert“, sagt Florian Prantl.
