Wärmekomfort im „Urban Jungle“

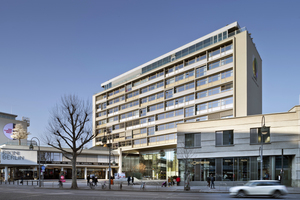

Wie kaum ein anderes Gebäude Berlins steht der Mitte der 1950er Jahre entstandene, vom Berliner Volksmund sogenannte Bikini-Gebäude­komplex für Wiederaufbau, Neubeginn und Ausdruck von Freiheit. Gelegen genau an der Nahtstelle zwischen der grünen Oase des Tiergartens und dem pulsierenden Leben des Kurfürstendamms, gehört es zu den prägenden Bauten des „Alten Westens“ der Hauptstadt.

Bei der Revitalisierung des denkmalgeschützten Komplexes wurde seitens des Bauherrn, der Bayerischen Hausbau GmbH & Co. KG, größter Wert darauf gelegt, trotz modernen Erscheinungsbildes und zeitgerechter Nutzung diesen Symbolcharakter mit aller Behutsamkeit zu bewahren. Von Planungsbeginn an war klar, dass ein wesentlicher Teil als Hotel genutzt werden sollte. Mit der in Hamburg ansässigen 25hours Hotel Company wurde ein Betreiber gefunden, der dieses Vorhaben konsequent mitgetragen und mit einem beeindruckenden Designkonzept umgesetzt hat.

Das Hotel mit 149 Zimmern erstreckt sich vom 3. OG bis zum 10. OG. Die 25hours Hotel Company betreibt zurzeit sieben Hotels mit jeweils eigenständigen Konzepten in fünf europäischen Metropolen. Die weitere Expansion – auch in die USA – ist konkret in Planung.

Ungewöhnliches Hotelkonzept

Diese besondere Lage zwischen „Grün“ und „Grau“ war es auch, die den für das architektonische Konzept verantwortlichen Designer Werner Asslinger, Träger des „European Hotel design Award“, inspirierten, längs durch das Hotel eine Designtrennung zu ziehen. Mit gänzlich unterschiedlichen Material- und Farbsprachen nehmen die Zimmerausstattungen jeweils Bezug auf die räumliche Ausrichtung – „Jungle“ zum Tiergarten, „Urban“ zur pulsierenden City.

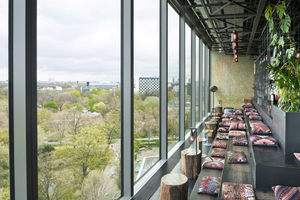

Neben der außergewöhnlichen Zimmergestaltung bietet das Hotel mit dem im 10. Stock angesiedelten Restaurant- und Barbereich – mit 1.000 m² Fläche und umlaufender Dachterrasse – ein weiteres Highlight. Den Gästen des „NENI Berlin“ und der „Monkey Bar“ bietet sich aufgrund der vollflächigen Verglasung ein faszinierendes Berlinpanorama.

Unterflurkonvektoren für klimatische Herausforderungen

Speziell diese Bereiche sind hinsichtlich der Klimatisierung besonders anspruchsvoll. Ungehinderte Sonneneinstrahlung durch große Fensterflächen, häufig geöffnete Türen für den Zugang zur Dachterrasse sowie ein offener Kamin im Barbereich sind wesentliche Einflussfaktoren, die Planer und Klimatechniker bei dem Bemühen um ein angenehmes Raumklima mit hoher Energieeffizienz vor eine echte Herausforderung stellen.

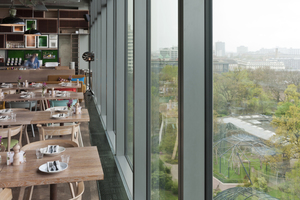

Für die Erwärmung bzw. Kühlung des Restaurant- und Barbereichs fiel die Entscheidung auf Unterflurkonvektoren von Arbonia. Zum Einsatz kamen 24 „Ascotherm eco KC281“ mit Zwangskonvektion und der Funktion Heizen und Kühlen. Die Unterflurkonvektoren wurden vor den bodenlangen Fenstern installiert. So fallen die Kaltluft von der Fensterfläche und die abgekühlte Raumluft in die Bodenwanne des Unterflurkonvektors und erwärmen sich am Wärmeregister. Für eine schnelle, wirkungsvolle Raumerwärmung wird die Konvektion zusätzlich durch ein geräuscharmes, energiesparendes Querstromgebläse unterstützt.

Steigt die Raumtemperatur beispielsweise durch Sonneneinstrahlung, hohe Besucherfrequenz oder Kamineinfluss über den Sollwert, werden die Unterflurkonvektoren mit Kaltwasser durchströmt und tragen, insbesondere durch die Gebläseunterstützung, wirkungsvoll zur Abkühlung der Raumluft bei. Mit ihren Vorzügen der feinfühligen Regelung, hoher Wärme-, Kühl- und Konvektionsleistung schaffen die Unterflurkonvektoren den Spagat zwischen maximalem Wärmekomfort und höchster Energieeffizienz.

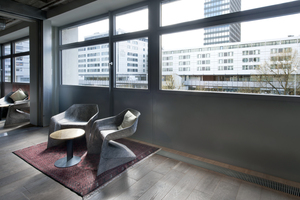

Die architektonischen Vorteile liegen auf der Hand. Zum einen der uneingeschränkte Lichteinfall mit ungehinderter Sicht nach draußen, zum anderen die freie, hochflexible Raumgestaltung ohne störende Raumwärmer. Die Abdeckroste – hier ausgeführt als Linearrost in Aluminium natur eloxiert – können problemlos betreten werden und verfügen über einen hohen, freien Querschnitt für ungehinderten Luftaustritt.

Flexibel anpassbar

Im „Café Einstein“, im Erdgeschoss des Bikini Berlin, wurden „Ascotherm eco KRN91“-Unterflurkonvektoren mit natürlicher Konvektion verbaut. Auf einer Länge von 20 m in gebogener Ausführung vor den Fensterflächen installiert, passen sie sich den räumlichen Gegebenheiten perfekt an.

Bedingt durch die weitaus weniger problematischen Einflussfaktoren wurde hier im Gegensatz zum Restaurant- und Barbereich auf dem Gebäudedach bewusst auf die Funktion Kühlen und die Konvektionsunterstützung durch zusätzliche Gebläse verzichtet. Der Auftrieb der warmen Luft folgt lediglich den Naturgesetzen und schirmt die Kälteabstrahlung der Fensterflächen wirkungsvoll zum Raum hin ab. Die dabei entstehenden, relativ geringen Strömungsgeschwindigkeiten der Warmluft sowie die feinfühlige Regelbarkeit der Arbonia-Unterflurkonvektoren tragen wesentlich zur thermischen Behaglichkeit des Gästebereichs bei.

Montagefreundlichkeit und Energieeffizienz inbegriffen

Bereits ab Werk sind die „Asco­therm eco“-Unterflurkonvektoren optimal für eine schnelle, rationelle Montage vorbereitet. Die einbaufertigen, trittschallhemmenden Bodenwannen werden in Estrichhöhe geliefert und mit den vormontierten, außenliegenden Höhenjustierungen können bauseitige Unebenheiten oder Maßtoleranzen leicht ausgeglichen werden. Während der Bauphase wurden die Konvektoren durch Montageabdeckungen aus Holz und Kantenschutzprofile vor Beschädigungen wirksam geschützt.

Eine vollständige komplette galvanische Verzinkung und hochwertige Einbrennlackierung der gesamten Bodenwannen-Baugruppe bieten dauerhaften Schutz vor Korrosion. Neben dem Wärmekomfort punkten die Unterflurkonvektoren mit ihrer hohen Energieeffizienz. Die ideale Materialkombination aus Kupferrohren und Aluminium­lamellen des Rippenrohrregisters sorgt mit ihren ausgezeichneten Wärmeleiteigenschaften für eine bestmögliche Energieübertragung bei gleichzeitig geringen Verlusten.
