Steuerung von RLT-Geräten

Digitaltechnik in Stellantrieben

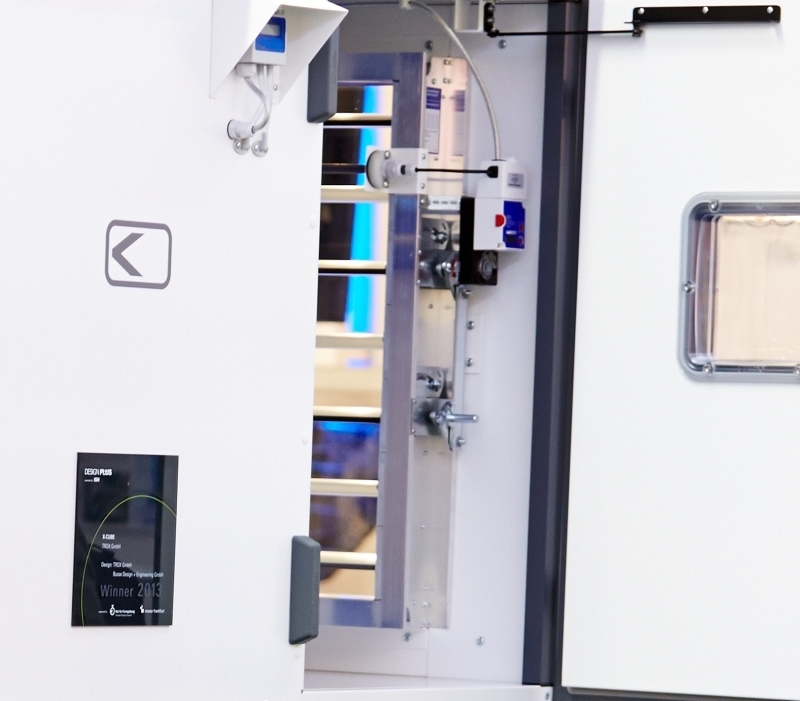

Stellantriebe der Gruner AG in RLT-Geräte-Serie „X-Cube“ von Trox Foto: Trox GmbH
Um mehr Daten zwischen einzelnen Systemkomponenten austauschen zu können, setzt die Trox GmbH für das Öffnen und Schließen ...
Foto: Trox GmbH

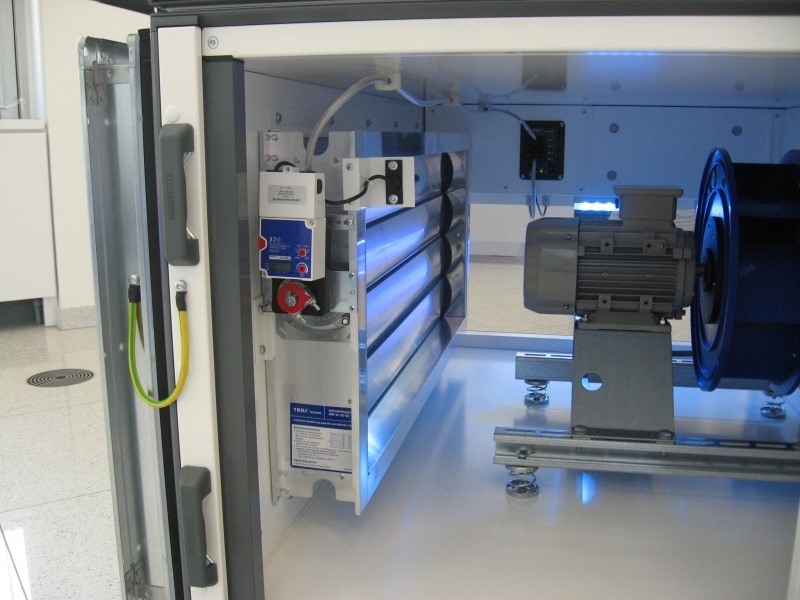

Stellantriebe der Gruner AG in RLT-Geräte-Serie „X-Cube“ von Trox Foto: Trox GmbH
... der Jalousienklappen bei der RLT-Geräte-Serie „X-Cube“ Stellantriebe der Gruner AG ein, die mit Modbus RTU ausgestattet sind
Foto: Trox GmbH

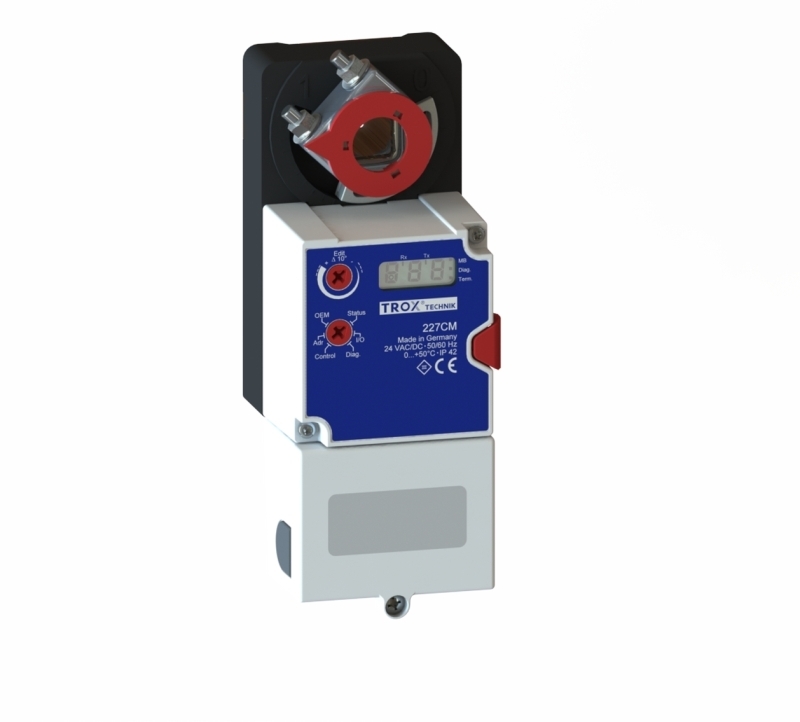

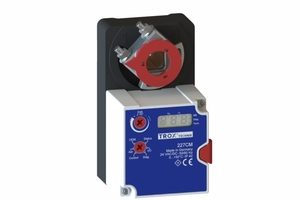

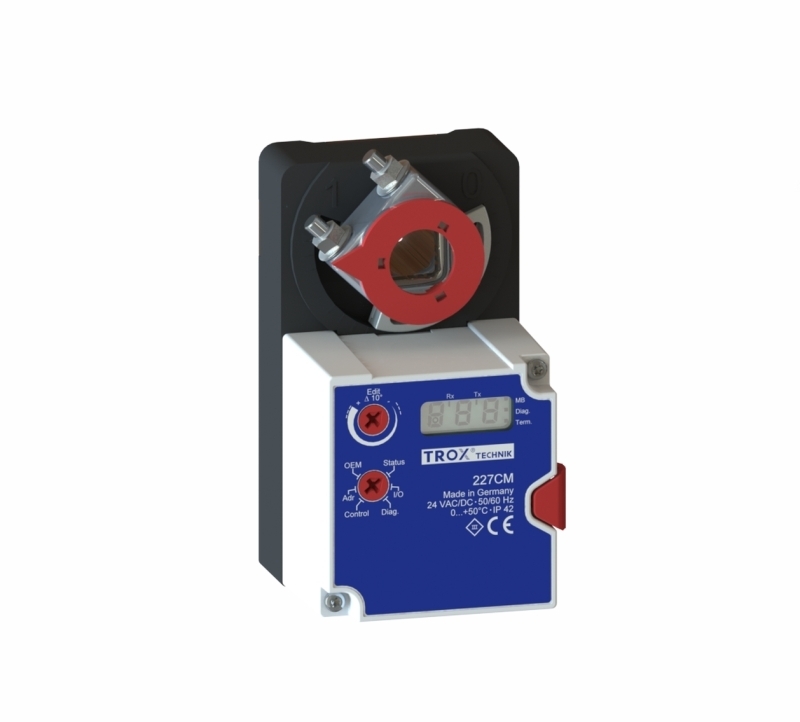

Volumenstromregler von Gruner Foto: Gruner AG
Für Trox modifizierte Gruner die eigenen Volumenstromregler, deren Grundfunktionalität bereits auf Modbusbasis war
Foto: Gruner AG

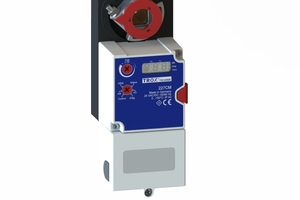

Volumenstromregler von Gruner Foto: Gruner AG
Der neue Antrieb setzt sich aus vier Kernkomponenten zusammen: der Modbus RTU-Anschlusseinheit, der analogen und digitalen Ausgabe- und Eingabeeinheit, dem Positionsregler mit Servoeinheit und dem Diagnose- und Bedien-Interface

Foto: Gruner AG

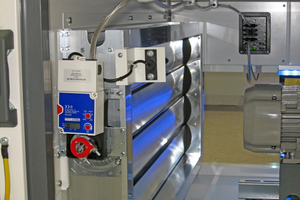

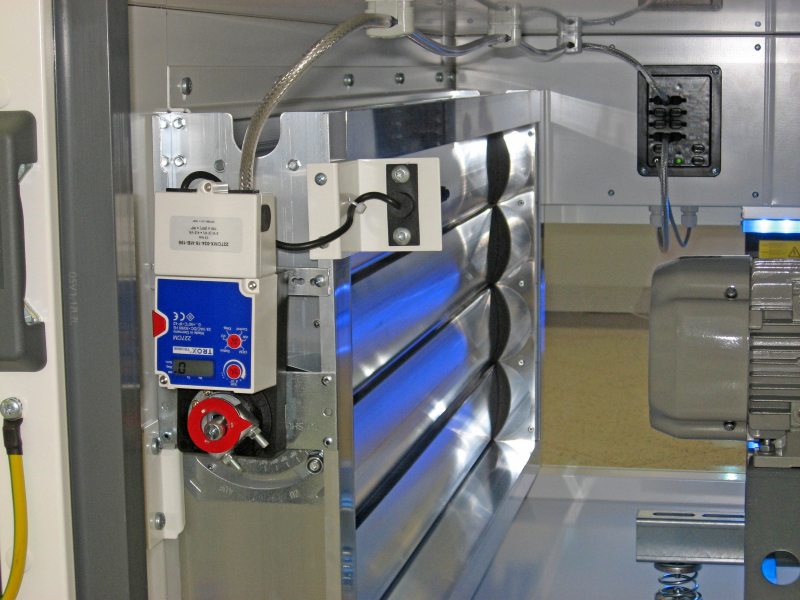

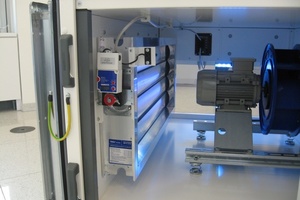

Neuer Modbus-Antrieb in RLT-Gerät Foto: Trox GmbH
Da es bei den neuen Modbus-Antrieben die Möglichkeit gibt, Ein- und Ausgänge aufzuschalten, reduziert sich der Verdrahtungsaufwand für Trox; alle Antriebe sind zudem mit Klemmen und Steckerbuchsen bestückt, so dass ein einziger Kabelstrang ausreicht

Foto: Trox GmbH
Dr.-Ing. Wolfgang Spreitzer, Geschäftsführer der Gruner AG Foto: Gruner AG
Dr.-Ing. Wolfgang Spreitzer, Geschäftsführer der Gruner AG berichtet. „Wenn mehr Informationen ausgetauscht werden müssen, eignen sich digitale Anbindungen mittels Modbus RTU besser.“
Foto: Gruner AG
Roland Becker, Projektverantwortlicher bei Trox Foto: Trox GmbH
„Die Anschlussvariante der Gruner-Antriebe wurde genau für unsere Wünsche adaptiert. Durch das ‚Huckepack- Modul’ bietet sich die Möglichkeit, eine vorkonfektionierte Leitung anzuschließen und Zusatzsensoren direkt am Motor einzubinden“, so Roland Becker, Projektverantwortlicher bei Trox
Foto: Trox GmbH

Die Gebäudeautomation macht einen steigenden Datenaustausch zwischen einzelnen Systemkomponenten notwendig und erfordert daher zunehmend eine digitale Anbindung der Geräte. Am Beispiel von Jalousienklappen eines RLT-Gerätes wird gezeigt, welchen Vorteil mit Modbus RTU ausgestattete Stellantriebe bieten. So können mehr Daten mit weniger Kabelaufwand durch die digitale Technik übertragen werden.

„Bislang hatten die meisten Stellantriebe eine analoge 0 bis 10 V-Ansteuerung, die für nur ein Datum vollkommen ausreichend ist“, erklärt Dr.-Ing. Wolfgang Spreitzer, Ge­schäfts­führer der Gruner AG. „Wenn aber mehr Informationen aus­getauscht werden müssen, eignen sich sogenannte digitale Anbindungen mittels Modbus Remote Terminal Unit, kurz Modbus RTU, besser.“ Hier können auf weniger Anschlusslei­tungen deutlich mehr Daten übertragen werden. Auch bei den Jalousienklappen „X-Cube“ der Trox GmbH, einer Serie von RLT-Geräten für kleinere und mittelgroße Anwendungen, muss mehr als eine...
Mehr erfahren Sie in

tab 10/2013

Mehr erfahren Sie in

tab 10/2013

Bauanalyse | Technologiezentrum „aspern IQ“ – Plus-Energie-Standard  36
Heizung | Sporthotel optimiert Heizung – Gas-Brennwert und BHKW 45
Klima | Klimageräte für Centeranbau der DFS – Abwärme heizt 56
Produkte Spezial | Klima- und Kältetechnik 26

Ressort:  Fachbeiträge
Abonnement Inhaltsverzeichnis

Iris Gehard, M.A, Freie Journalistin mit Schwerpunkt Gebäudetechnik und -automation, München
