Planer und Hersteller als Team

Integrale Planung in der Sanitärtechnik

Für die Gestaltung von Bädern, Duschanlagen und auch Großküchen ist es von großer Bedeutung, alle Anforderungen möglichst frühzeitig im Planungsprozess zu kennen. Alle Beteiligten sollten über die relevanten Informationen verfügen, um die Entwurfsaufgabe zielgerichtet bearbeiten zu können. Dies gilt sowohl bei Neubauten als auch bei der Umgestaltung und Renovierung von Bestandsgebäuden.

Planer ebenso wie ausführende Unternehmen können bei der Integralen Planung von sanitären Anlagen auf die Unterstützung von Unternehmen wie die Richard Brink GmbH & Co. KG zählen. Dazu sollten diese frühzeitig im Planungsprozess eingebunden werden. So können Detailfragen frühzeitig abgestimmt und vorhersehbare Herausforderungen im Vorfeld geregelt werden. Auch Maßanfertigungen auf Wunsch des Planers oder des Kunden spielen bei der Problemlösung eine wesentliche Rolle. Barrierefreie Konzepte lassen sich entsprechend der geltenden Regelwerke entwickeln und umsetzen.

Ziel ist es, im Rahmen einer...

Planer ebenso wie ausführende Unternehmen können bei der Integralen Planung von sanitären Anlagen auf die Unterstützung von Unternehmen wie die Richard Brink GmbH & Co. KG zählen. Dazu sollten diese frühzeitig im Planungsprozess eingebunden werden. So können Detailfragen frühzeitig abgestimmt und vorhersehbare Herausforderungen im Vorfeld geregelt werden. Auch Maßanfertigungen auf Wunsch des Planers oder des Kunden spielen bei der Problemlösung eine wesentliche Rolle. Barrierefreie Konzepte lassen sich entsprechend der geltenden Regelwerke entwickeln und umsetzen.

Ziel ist es, im Rahmen einer Integralen Planung schon in der frühen Entwurfsphase optimierte Konzepte zu erstellen. In Expertenteams gelingt es, optimale Entwässerungslösungen für private Badezimmer, öffentliche Sanitäranlagen in Bädern oder Großküchen zu entwickeln. Zudem lassen sich beispielsweise Fragen zu möglichen Abmessungen der Rinnen, Duschboards oder Bodenabläufe klären. Für diese Leistungen stehen die Vertriebsmitarbeiter, die Konstruktionsabteilung ebenso wie die Geschäftsleitung Auftraggebern und beteiligten Unternehmen zur Seite. Gemeinsam erarbeiten die Partnerfirmen ein geeignetes Entwässerungssystem. So werden schon in der Planungsphase etwa die Lage und die Dimension der Entwässerungsrohre sowie der Anschlussstutzen bestimmt. Durch diese Vorgehensweise ist eine optimale Bauausführung sichergestellt.

Sicherer Ablauf und ansprechende Optik

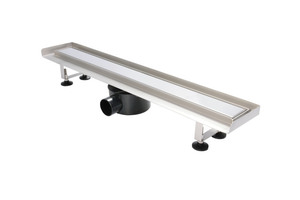

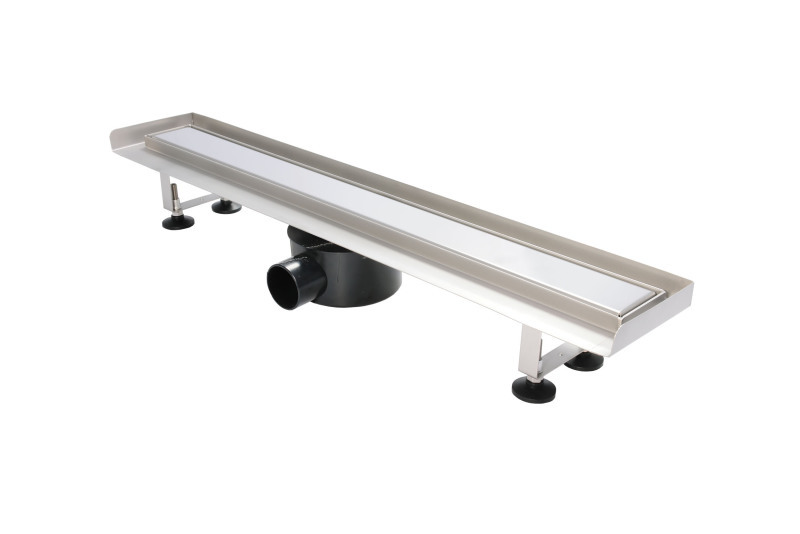

Alle Produkte für den Bad- und Küchenbereich stellt die Firma Richard Brink aus hochwertigem, optisch ansprechendem Edelstahl her. Die Duschrinne „Elix“ mit Bodenflansch beispielsweise kommt insbesondere in privaten Bädern zum Einsatz. Für den Wandanschluss ist die Rinne auch mit Aufkantungen erhältlich. Der asymmetrische Aufbau des Siphons ermöglicht die nahe Montage an der Wand. Aufgrund ihrer Höhenverstellbarkeit lässt sich die Duschrinne optimal ausrichten und auf das Bodenniveau bringen. So entsteht eine barrierefreie Fläche. Zur Auswahl stehen acht verschiedene Roste, u.a. auch ein Doppelschlitzrost, der ausgefliest werden kann.

Nahezu unsichtbar fügt sich das Duschboard in Badbereiche ein. Die Ablauftechnik setzt sich aus Board, Wandhalterung und Siphon zusammen. Wand- und Bodenfliesen werden bis in das Duschboard hinein verlegt. Dadurch entstehen nahtlose Übergänge und eine einheitliche Optik des Bodenbelags. Das System ist dauerhaft dicht und wartungsfrei. Durch das leichte Gefälle fließt Wasser zielsicher zum Ablauf. Eine Antidröhnmatte unterhalb der Konstruktion reduziert die Geräuschentwicklung des Wassers.

Als größte Variante von Innenraum-Entwässerungssystemen zählen Industrie- und Küchenrinnen zum Unternehmensportfolio. Sie leiten große Flüssigkeitsmengen in Sanitärbereichen von Schwimmbädern, Großküchen oder Industriebereichen ab. Rutschhemmende Roste sorgen vor allem in Küchen für Sicherheit. Längsstabroste mit breiten Stegen gewährleisten einen angenehmen Stand in Bädern.

Passend zu den Industrie- und Küchenrinnen sind Hochleistungsbodenabläufe verfügbar. Ein an der Tauchglocke integriertes Sieb fängt Schmutz und Grobstoffe effektiv auf. So stellen die Abflüsse eine hygienische Entwässerung von Innenräumen dar.

Neben der Funktion kommt dem gestalterischen Anspruch an die Systeme eine große Bedeutung zu. Denn Rinnen und Abläufe befinden sich im sichtbaren Umfeld und werden täglich genutzt. Designroste runden die Optik ab. Sie sind z. B. als perforiertes Blech, Längsstab- oder Doppelschlitzrost erhältlich. Zahlreiche Beispiele zeigen, wie sich durch intensive Planung maßgeschneiderte Lösungen umsetzen lassen.

Projektspezifische Badentwässerung

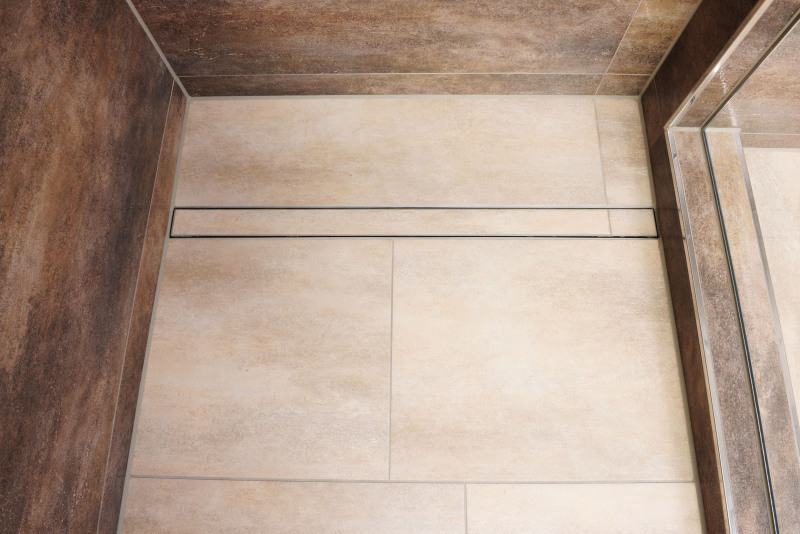

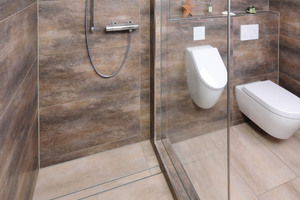

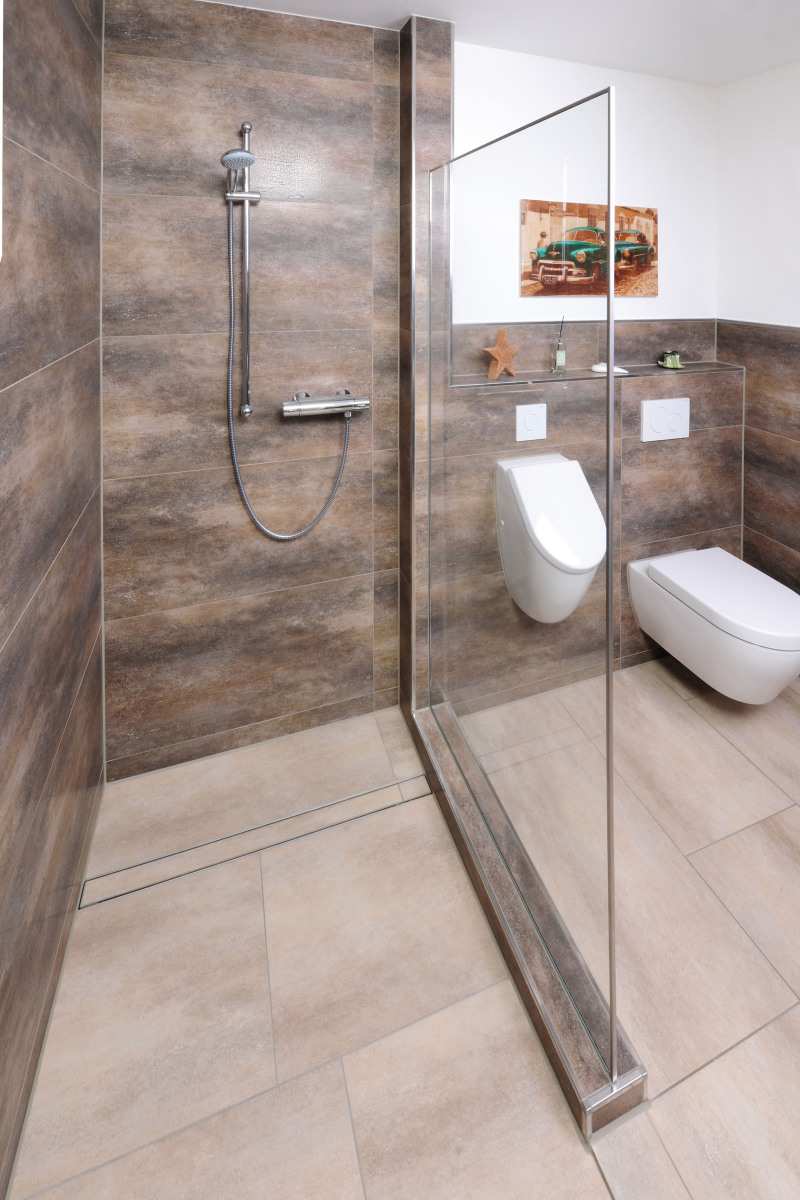

Eine maßgefertigte Duschrinne des Typs „Elix“ kam im Bad eines Wohnprojekts in Schloß Holte-Stukenbrock zum Einsatz. Die Stirnseiten wurden an zwei Seiten aufgekantet, um einen passgenauen Wandanschluss innerhalb der Nische zu ermöglichen.

Damit die Oberfläche einheitlich ist, haben die Verarbeiter die Fliesenschale mit den Bodenfliesen des Bades versehen. Dadurch ist die Duschrinne sehr unauffällig. Des Weiteren wirkt sie durch den Edelstahlrahmen des Doppelschlitzrostes optisch überaus ansprechend.


Aufwertung von Sanitärräumen

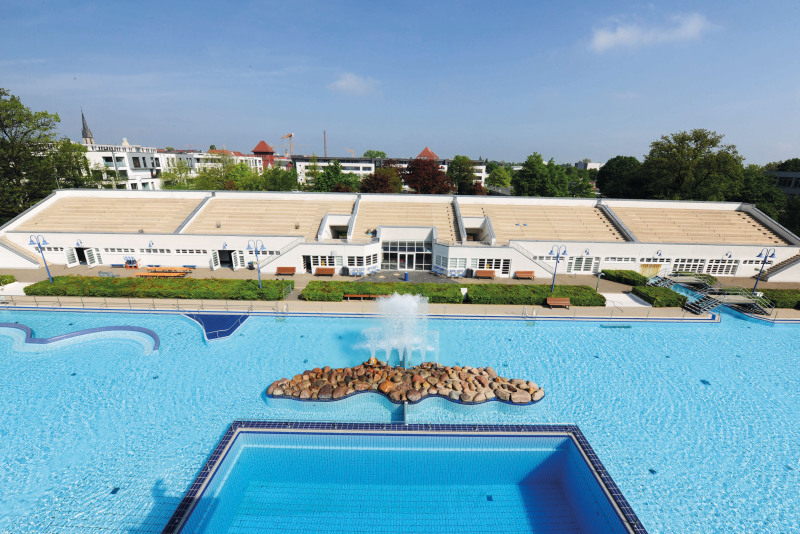

Für die Sanitäranlagen des historischen Bielefelder Wiesenbades war eine Sanierung geplant. Bei der Nutzung durch die zahlreichen Besucher im Sommer fallen große Wassermengen an, die zuverlässig in die Kanalisation abgeleitet werden müssen. Rinnen sollten entlang aller Duschen verlaufen und Schwallwasser aufnehmen. Die Planer forderten darüber hinaus eine Lösung, die sich der klaren Gliederung des Gebäudes anpasst und die Sanitärbereiche optisch aufwertet.

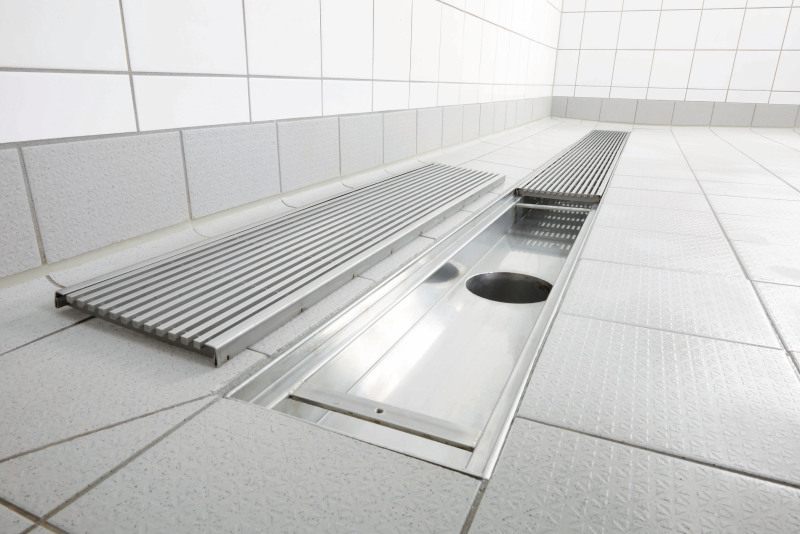

Dazu wurden sieben maßgefertigte Industrierinnen mit verschiedenen Einlaufbreiten verbaut. Sie sorgen dafür, dass sich keine Pfützen bilden. Elegante und gleichzeitig dezente 7-x-7-mm-Längsstabroste decken die Entwässerung ab. Sie können bedenkenlos barfuß betreten werden, bieten die notwendige Rutschhemmung und fügen sich durch ihre Geradlinigkeit in das Design der 1920er Jahre ein, in denen das Bad errichtet wurde.


Dauerhaft sicherer Betrieb

Durch die enge Kooperation von allen beteiligten Unternehmen lassen sich Projekte gemäß der spezifischen Anforderungen erfolgreich realisieren.

Wird im frühen Planungsstadium ein Hersteller wie die Richard Brink GmbH & Co. KG beratend hinzugezogen, lassen sich im Vorfeld zu erwartende Problem­fälle bei Ausschreibung, Einbau und Betrieb vermeiden. Genaue Vorgaben seitens des Planers und des Verarbeiters ermöglichen die Entwicklung eines optimierten Konzepts. Passgenau umgesetzt, ist ein dauerhaft zuverlässiger Betrieb sichergestellt.
