Nutzung der Abgaswärme

Abgaswärme sinnvoll nutzen

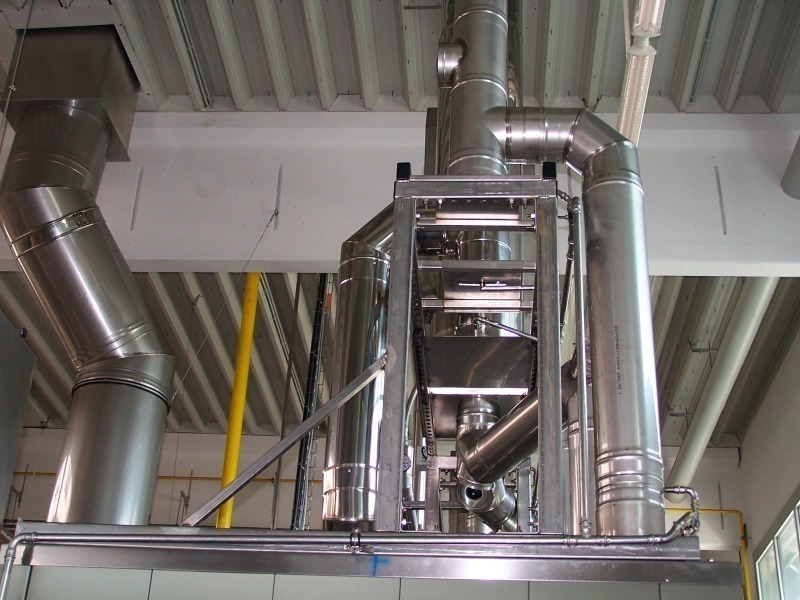

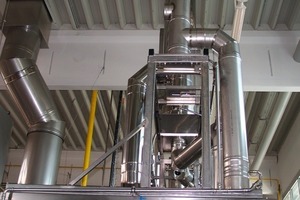

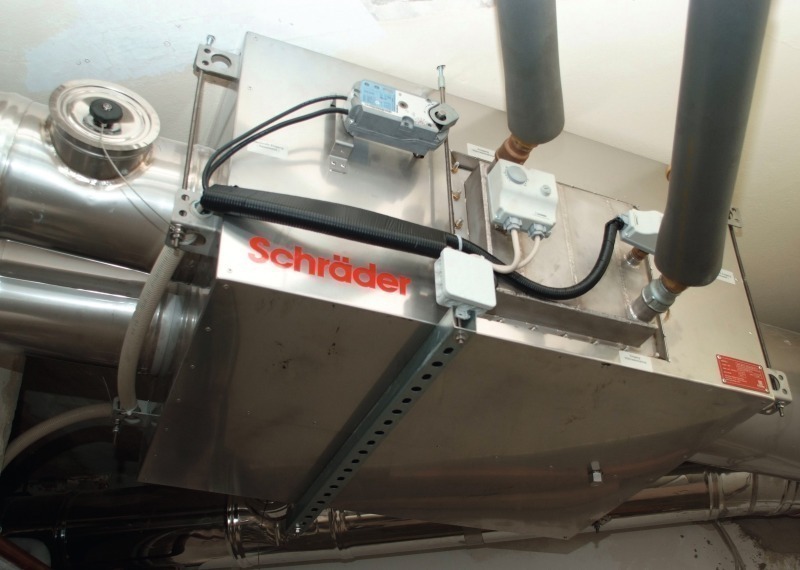

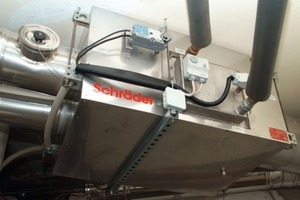

Die Nutzung der Energie aus Abgasen kann mit beiden Produkten sowohl in neuen als auch bereits bestehenden Heizungs- und Produktionsanlagen erfolgen. Zu diesem Zweck werden die Abgaswärmetauscher zwischen Feuerung und Abgasmündung eingebaut.

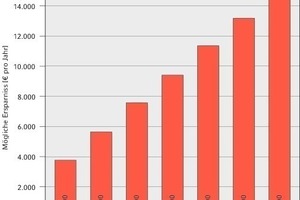

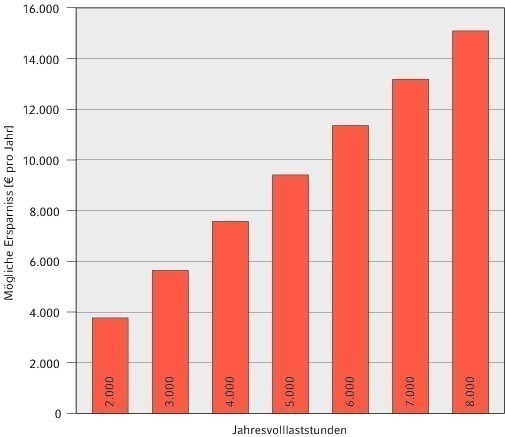

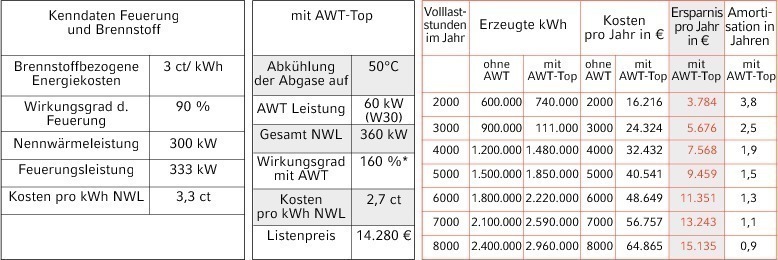

Das ist unabhängig von der Art des verwendeten Brennstoffs möglich, ganz gleich ob Gas, Öl, Holzpellets oder Holz­hackschnitzel. Besonders effi­zient einzusetzen sind derarti­ge Aggregate bei Feuerungen mit hoher Abgastemperatur wie Back- oder Brennöfen, Thermo­ölkessel sowie Pellets- und Hack­schnit­zel­feuerungen. Mit den „AWT“ von Schräder können so­mit Heiz- und Industrieanlagen mit Feuerungsleistungen bis zu 2500 kW ausgestattet werden. Die zurückgewonnene Energie kann hierbei bis zu 20 % der eingesetzten Brennstoffenergie be­tragen.

Zusätzlich punkten die „AWT“ durch eine qualitativ hochwer­tige Verarbeitung. Durch die kompromisslose Konstruktion sowie die Verwendung von laser­geschweißten Rippenrohren wird ein kompaktes und höchst effizientes Produkt geschaffen. Dies unterstreicht der ausschließliche Einsatz hochwertiger rostfreier Edelstähle – Werkstoffnummern 1.4404/1.4571 bzw. 1.4539 – und der nachfolgenden Produktionsabläufe. Nur das perfekte Zu­sam­menspiel dieser einzelnen Komponenten ermöglicht die gewünschte lange Lebens- und Einsatzbereitschaft der von Schräder in Kamen produzierten Abgaswärmetauscher.

Niedrige Strömungswiderstände

Trotz der hohen Leistungsfähigkeit zeichnen sich die Abgaswär­metauscher durch niedrige Strömungswiderstände aus. Spezielle Bypass-Systeme sorgen für eine sichere und unkomplizierte Inte­gra­tion und Handhabung.

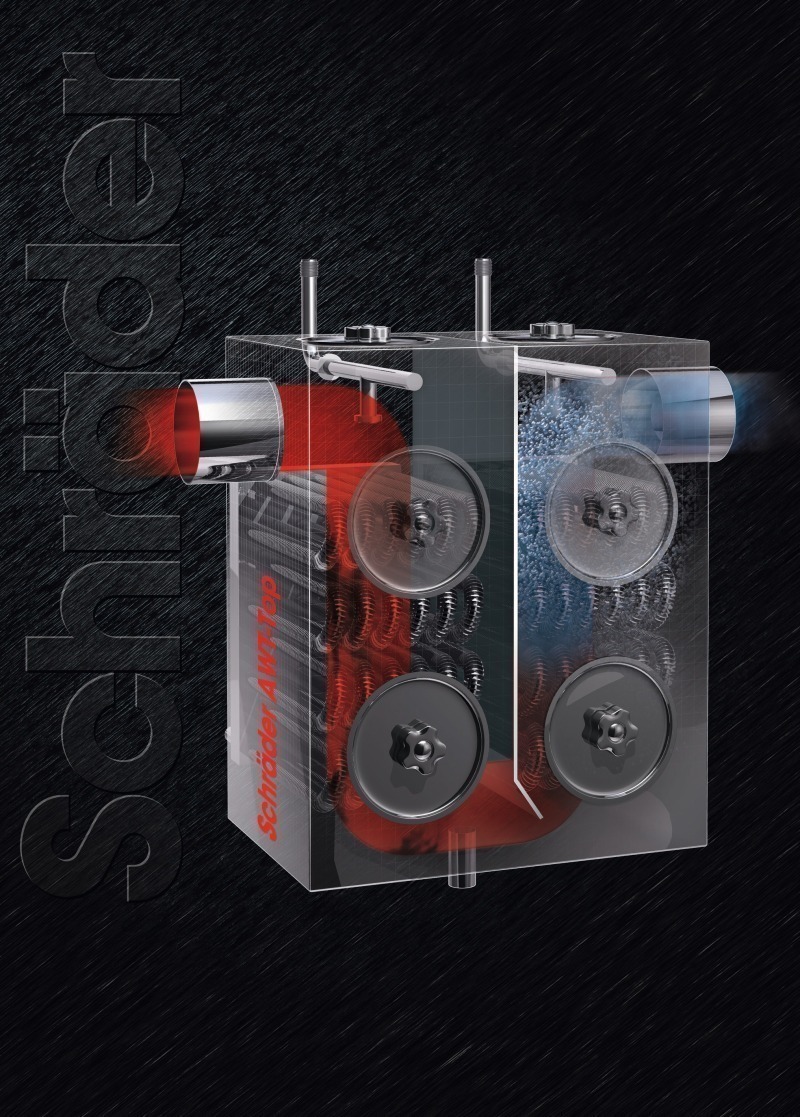

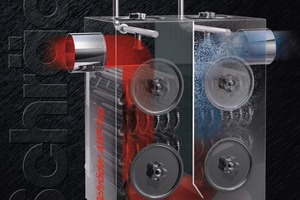

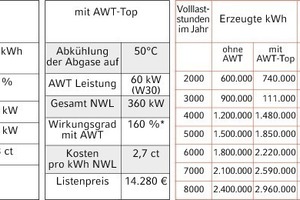

Mit dem „AWT-Top“ brachte Schräder einen Abgaswärmetauscher auf den Markt, der es ermöglicht, die Brennwertnutzung bei Öl, Gas, Holzpellets und auch Hackschnitzeln nachzurüsten.

Abwärmenutzung in zwei Stufen

Hierfür findet in der ersten Stufe des Wärmetauschers die trockene Abkühlung der Abgase statt: Die hohen Abgastemperaturen werden auf ein Niveau knapp oberhalb des Taupunktes abgekühlt, die hierbei gewonnene Energie kann z.B. in den Heizungsrücklauf eingespeist werden.

Die zweite Stufe des Wärmetauschers übernimmt nun die wei­tere Nutzung der Abgasenergie: Die Brennwertnutzung, auf welche der größere Anteil der zurückgewonnenen Energie ent­fällt, ergibt sich durch die Auskondensation des im Abgas vorhandenen Wasserdampfes.

Als Wärmesenke eignet sich hierbei ein Niedertemperaturnetzwerk, wie z. B. die Fußbodenheizung oder ein Industrieprozess auf entsprechendem Temperaturniveau.

Auslegung auf den Bedarfsfall

Um eine optimale Betriebsweise der Abgaswärmetauscher errei­chen zu können und eine bestmögliche Energieeinsparung zu erzielen, bedarf es der passgenauen Auslegung für den individuel­len Bedarfsfall. Diese wird in enger Absprache mit Kunden und Planern frühzeitig durchgeführt.
