Neuerungen für ein Lüftungsgerät

Die „C“-Gerätefamilie von Wolf hat Zuwachs bekommen. Die kompakte Gerätereihe mit Rotationswärmetauscher „CRL“ wurde um größere Varian­ten namens „CRL evo max“ erweitert. Wie man vom Namen schon ableiten kann, handelt es sich dabei um eine Weiterentwicklung der Reihe für Anwendungen, bei denen größere Luftmengen benötigt werden. Der mögliche Einsatzbereich der „C“-Gerätereihe, die auch noch aus den Geräten „CKL“ und „CFL“ besteht, wird damit deutlich ausgeweitet.

Die Gerätereihe

Bereits seit einigen Jahren verfügt Wolf mit der „C“-Gerätereihe über eine Serie von anschluss­fertigen und vorkonfigurierten Kompaktgeräten im Klima- und Lüftungsbereich. Innerhalb dieser unterscheiden sich die Baureihen in der Art der Wärmerückgewinnung und der Bauform:

„CKL“ und „CRL“ sind sowohl für Innen- als auch für Außenaufstellung in wetterfester Ausführung verfügbar.

Alle C-Gerätevarianten sind mit einer vollwertigen Regelung ausgestattet und können je nach Anwendung mit Zubehör erweitert werden. Im Auslieferungszustand sind die Geräte vollständig verdrahtet und nach Kundenwunsch vorkonfiguriert. Nach bauseitigem Anschluss sind sie damit sofort betriebsbereit und einsatzfähig.

Grundausstattung und Erweiterungsmodule

Die Grundausstattung der Geräte besteht aus einem kombinierten Zu- und Abluftgerät mit Wärmerückgewinnung und Regelung, inkl. aller benötigten Sensoren und Stellgliedern. Enthalten sind Außen- und Abluftkompaktfilter sowie Außen- und Abluftklappe mit Stellantrieb. Zur Erweiterung stehen Module für Schalldämpfer, Heiz- und Kühlregister oder Wärmepumpe zur Verfügung. Als Ventilatoren werden energieeffiziente EC-Ventilatoren eingesetzt. Das „CFL“ ist auch als reines Zuluft- oder Abluftgerät erhältlich.

Durch die drehzahlregelbaren EC-Ventilatoren kann die Luftmenge der Geräte an den jeweils benötigten Wert anwendungsbezogen exakt eingestellt werden. Zur Anpassung bei variablen Druckverhältnissen stehen Regelungsvarianten zur Konstant-Volumenstromregelung oder -Druckregelung zur Verfügung. Zur Anbindung an eine vorhandene Gebäudeleittechnik sind Schnittstellen für Modbus, LON, KNX und BACnet erhältlich. Zudem ist eine Visualisierung über eine Ethernetschnittstelle möglich. Auch an die Möglichkeit zur Fernwartung ist gedacht worden. Über eine Verbindung mit dem Modul „LinkPro“ ist eine Einbindung in das Smartsetsystem von Wolf und damit ein vollständiger Zugriff über Internet sowohl browserbasierend als auch über Smartphone-App möglich.

Die C-Geräte sind, bis auf das „CFL“, das in der Regel in einer Zwischendecke installiert wird und daher nicht sichtbar ist, standardmäßig pulverbeschichtet. Auf Wunsch ist jedoch auch bei „CFL“ eine Pulverbeschichtung erhältlich.

Die Geräteneuheit

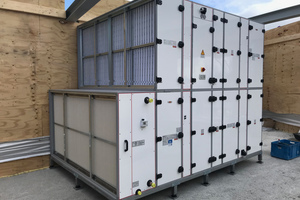

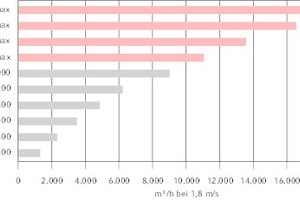

Als Erweiterung der „C“-Gerätereihe gibt es nun das „CRL evo max“ (Bild 1). Damit wird der Einsatzbereich der „C“-Geräte mit Rotationswärmetauscher deutlich ausgebaut. Mit dieser Ausführung stehen damit Kompaktgeräte bis zu einer Nennluftmenge von knapp 20.000 m³/h zur Verfügung. Mit den vier Baugrößen von 11.000 bis 19.500 m³/h wird damit das Spektrum der „CRL“-Geräte nach oben hin erweitert (Bild 2). Die Geräte sind ebenfalls in Ausführung für Innen- und Außenaufstellung verfügbar.

Bei der Entwicklung der Geräte sind die langjährigen Erfahrungen über den Betrieb der „C“-Geräte mit eingeflossen. Darüber hinaus wurden neue Anforderungen des Marktes berücksichtigt. Damit handelt es sich bei den Geräten um mehr als eine reine Erweiterung der Baugrößen.

Da das Gerät aufgrund der größeren Luftmengen bei niedrigen Luftgeschwindigkeiten größer wurde, ist es teilbar ausgeführt. Durch die mögliche Geräteteilung in drei oder optional in fünf Teile, ist eine Einbringung in jedes Gebäude möglich. Dies ist gerade bei Sanierungen ein wichtiges Argument für den Einsatz.

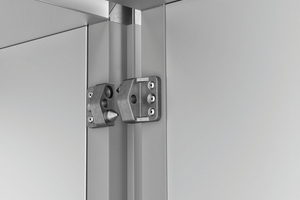

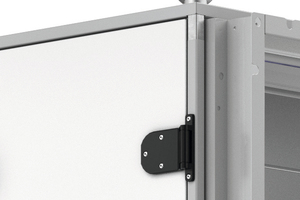

Für den Zusammenbau der Geräteteile verwendet Wolf beim „CRL evo max“ die bewährte Technik aus der „KG Top“-Baureihe. Mit den spe­ziel­len Geräteverbindern werden die Teile bei der Montage automatisch richtig positioniert, so dass ein aufwendiges Ausrichten nicht mehr nötig ist.

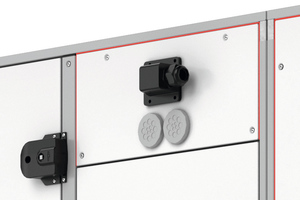

Zur einfachen Verlegung und Einführung der bauseitigen Netzzuleitung und eines Datenkabels für die GLT-Anbindung wurde ein sogenanntes „Connection Panel“ (Bild 3) mit speziellen Kabeleinführungen in das Gerätegehäuse integriert. Zusätzlich wurde ein entsprechender Platz für die ­Installation eines Kabelkanals vorgesehen, so dass sich der Elektriker keine Gedanken über den Kabelweg machen muss. Dies erleichtert die Installation auf der Baustelle.

Zur Filterung sind serienmäßig Kurztaschenfilter eingebaut, was sich positiv auf eine kompakte Baulänge auswirkt. Optio­nal können auch Carbonfilter zur Vermeidung von unange­nehmen Gerüchen eingesetzt ­werden. Für einen schnellen Filterwechsel bei der Wartung sorgt ein Filter­schnell­spann­sys­tem.

Das Gerät kann zudem optio­nal mit einer sogenannten „Boost-Klappe“ ausgestattet werden. Durch diese ist ein schnelles Aufheizen von Räumen oder Gebäuden möglich. Die Regelungssoftware des inte­grier­ten Reglers wurde dafür mit der entsprechenden Funktion erweitert. Bei ausgekühlten Räumen wird damit ein schnelles Aufheizen und damit eine kurzfristige Nutzung ermöglicht.

Innovative Komponenten

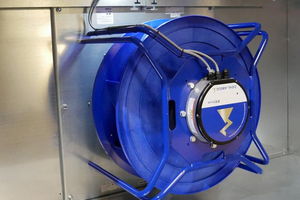

Das „CRL evo max“ ist, wie bei einem neuen Gerät zu erwarten, mit Komponenten nach aktuells­tem Stand der Technik ausgestattet. Die Ventilatoren sind mit drehzahlregelbaren EC-Motoren der neuesten Generation ausgerüstet. Damit ist eine genaue Anpassung der Luftmenge an den tatsächlichen Bedarf bei minimalem Energieeinsatz gewährleistet. Falls einer der Ventilatoren einmal getauscht werden muss, wurde ein spezielles Schienensystem entwickelt, mit dem ein Austausch sehr einfach durchgeführt werden kann (Bild 4).

Die Rotationswärmetauscher der Wärmerückgewinnung weisen eine Leckage von weniger als 2 % auf. Dies wird durch eine patentierte Labyrinthdichtung erreicht, die Wolf standardmäßig bei ihren Rotationswärmetauschern verwendet. Durch diese geringe Leckage wird ein Außenluft-Korrekturfaktor besser Klasse 1 nach EN16798-3 erreicht. Dieser Faktor beschreibt die nötige Erhöhung des Außenluftvolumenstroms aufgrund Leckagen der Wärmerückgewinnung. Je höher die Leckage, desto höher muss der Außenluft-Volumenstrom sein, was sich negativ auf die Energiebilanz auswirkt. Die geringe Leckage bei den Wolf-Rotoren gewährleistet daher die Voraussetzung für energieeffiziente Systeme. Als Speichermasse sind Kondensations-, Enthalpie- und Sorptionsrotoren verfügbar. Damit kann jede Anforderung an die Wärmerückgewinnung erfüllt werden. Ein Vorteil in der Anwendung von Rotationswärmetauschern gegenüber Kreuzstrom-Wärmetauschern besteht in der vollen Verfügbarkeit auch im Winter, wo diese aufgrund von Reifbildung teilweise über die Bypassklappe betrieben werden müssen, um nicht zu vereisen. Diese Einschränkung besteht bei den Rotoren nicht.

Einfache Montage und Inbetriebnahme

Neben der Optimierung bezüglich des Energieverbrauchs wurden auch ganz praktische Aspekte berücksichtigt. Um Transport, Einbringung und Aufstellung möglichst einfach zu bewerkstelligen, wurden neben den bereits erwähnten Geräteverbindern auch die Ringösen aus dem „Easy Lifting“-System übernommen. Damit ist ein einfacher Transport mit einem Kran, z.B. auf ein Gebäudedach, möglich (Bild 5), wobei das Gerät bzw. Geräteteil gleich an die richtige Stelle positioniert wird. Nachträgliche Korrekturen an der Aufstellposition sind mithilfe der Ringösen ebenfalls problemlos möglich.

Da bei der geteilten Ausführung (Bild 6) die interne Geräteverkabelung ebenfalls geteilt sein muss, sind an den Trennstellen codierte, beschriftete Steckverbindungen vorhanden. Die Kabelverbindungen müssen nur zusammengesteckt werden. Aufgrund der Codierung ist ein falsches Verbinden, das zu Fehlfunktionen oder gar zu Beschädigungen der Regelung führen könnte, nicht möglich.

Um die Inbetriebnahme zu erleichtern, sind serienmäßig Messstutzen zur Messung des Differenzdrucks der Ventilatoren vorhanden. Über diesen Differenzdruck wird über den ventilatorspezifischen K-Wert die Luftmenge ermittelt. Damit können die Anlage eingemessen und die Regelung auf die richtige Luftmenge eingestellt werden.

Da die Geräte mit vorkonfigurierter Regelung geliefert werden, kann die Inbetriebnahme vom Kunden selbst vorgenommen werden. Selbstverständlich kann dies aber auch vom Werkskundendienst erfolgen. Dazu stehen geschulte Servicetechniker in ganz Deutschland zur Verfügung.

Quellen

[1] Wolf-Homepage: //www.wolf.eu/klima-profi/produkte-systeme/ kompaktgeraete/:https://www.wolf.eu/klima-profi/produkte-systeme/ kompaktgeraete/

[2] Technische Broschüren „CRL“, „CKL“, „CFL“, Wolf GmbH

[3] Broschüre „CRL evo max“, Wolf GmbH
