Mit einem „Mehr“ an Sicherheit

Durch die Zusammenarbeit von Helios Ventilatoren mit der Firma Otto Luft- und Klimatechnik (Niederlassung Hamburg) im Rahmen der Montageplanung entstand eine ausgereifte Lösung hinsichtlich der Auslegung.

Denkmalschutz und moderne Brandschutzanforderungen

Der Umbau der Großmarkthalle zu einer Veranstaltungsstätte für Musical- und Theaterproduktionen, Shows und Events stellte die Verantwortlichen im Bereich des Brandschutzes vor verschiedene Herausforderungen: So stand vor allem die Abwägung zwischen dem Denkmalschutz des Gebäudes und den modernen Brandschutzanforderungen im Zentrum der Planung. Aus diesem Grund wurde bereits zu einem sehr frühen Zeitpunkt ein ganz besonderes Augenmerk auf das Entrauchungskonzept gelegt. Durch die statischen Gegebenheiten der historischen Halle sowie deren Form und Höhe würden sich bei einer konventionellen Betrachtung des Normenwerkes zu hohe Luftmengen für die Entrauchung ergeben. Zur Validierung der angenommen Werte wurden Simulationen mit der Annahme einer maximalen Wärmefreisetzungsrate von 1,5 MW und mit einer flächenspezifischen Wärmefreisetzungsrate von 500 kW/m² durchgeführt. Zusätzlich sicherte ein Detailgutachten die erhobenen Daten ab und bildete die Grundlage für eine Entrauchungslösung.

Raucharme Schicht

Als Grundlage für die Entrauchung des Mehr! Theaters dient die Versammlungsstättenverordnung. Dabei wurden zur Planung der Entrauchung die Großmarkthalle sowie das Theater getrennt betrachtet und aufgrund dessen für eine brandschutztechnische Abtrennung der beiden Bereiche gesorgt. Da die Grundfläche des Theaters mehr als 1.000 m² beträgt, ist es erforderlich, dass eine raucharme Schicht von mindestens 2,5 m auf allen zu entrauchenden Ebenen im Brandfall gesichert wird. Diese raucharme Schicht gewährleistet im Notfall ausreichende Sichtverhältnisse und dient somit der Selbstrettung der Personen, die sich im Thea­ter befinden, sowie der Erleichterung der Löscharbeiten durch die Feuerwehr. Dabei war bei der Planung zu beachten, dass die raucharme Schicht nicht nur im Bereich der Sitzplätze auf dem Parkett im Erdgeschoss entsteht, sondern sich auch in den Zuschauerrängen auf der Galerie in 11,94 m über dem Boden einstellt.

Erfolgreich integrierte Entrauchungstechnik

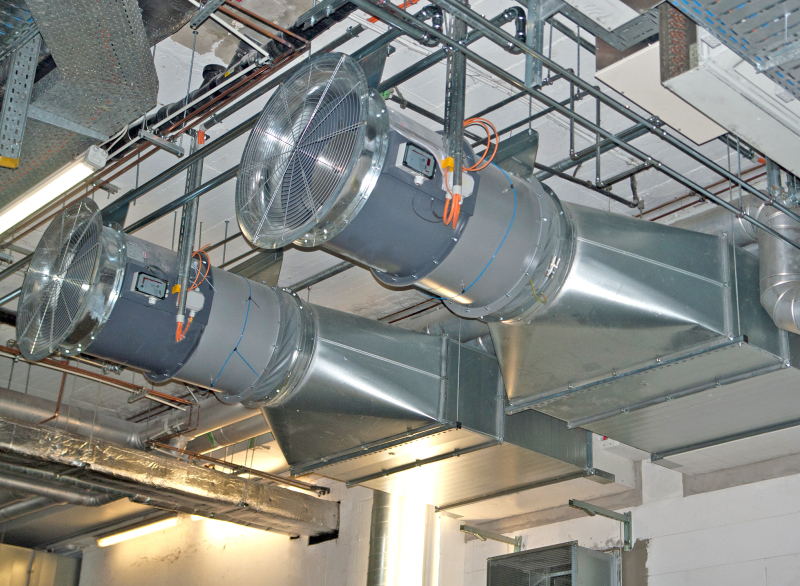

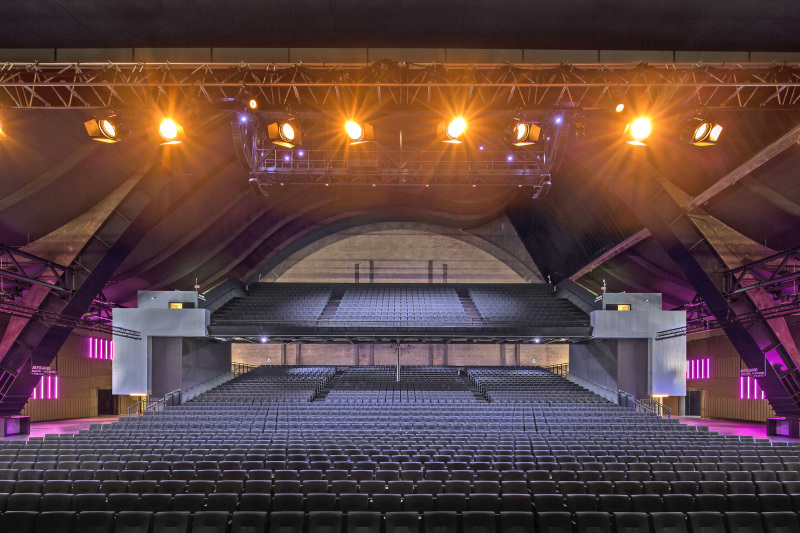

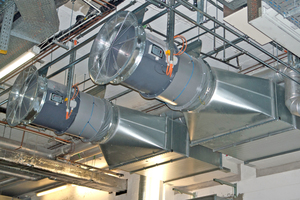

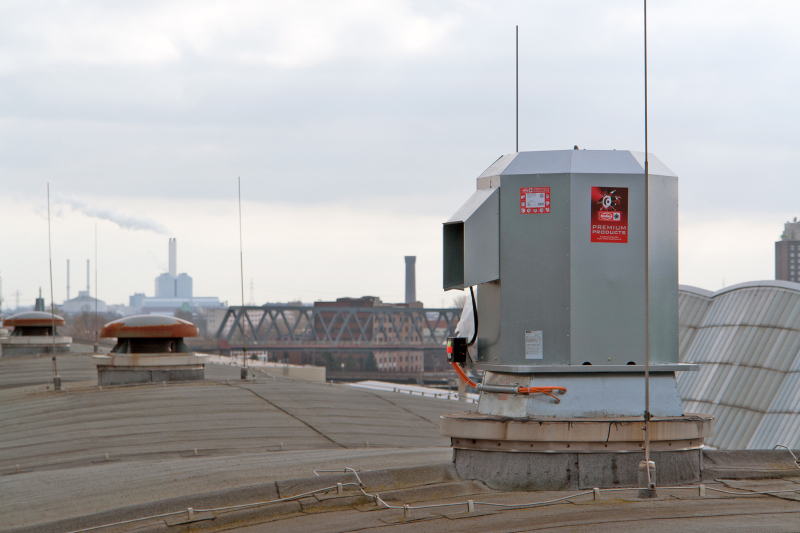

Die o. g. Anforderungen erfüllen zwölf Zuluft- und Brandgasventilatoren von Helios Ventilatoren. Im Brandfall blasen sechs Axialventilatoren Zuluft in den Theatersaal. Diese sind so positioniert, dass unter der Zuschauer­tribüne sowie links und rechts der Bühne Luft gleichmäßig und mit mäßiger Geschwindigkeit einströmt. An der Decke sorgen vier Axial-Brandgasventilatoren „BAVD“ sowie zwei Brandgas-Dachventilatoren „BDVD“ für den Abtransport des Rauches und die zuverlässige Entrauchung des Theaters (Bild 3). Dabei kann eine Luftmenge von 390.000 m³/h über die Brandgas-Axial- und Brandgas-Dachventilatoren abgeführt werden. Für die ausgeglichene Luftbilanz strömt die gleiche Menge an Zuluft über die Axialventilatoren und die Türen in den Theatersaal nach (Bild 4). Um den Betrieb auch bei hohen Rauchschichttemperaturen sicherzustellen, ist die Entrauchungsanlage für eine Betriebszeit von mindestens 30 min bei einer Rauchgastemperatur von 300 °C ausgelegt. Die Wirkungsweise und Funktionalität der Entrauchungsanlage wurde durch einen Heißrauchversuch bei der Abnahme nachgewiesen.

Hohe Betriebssicherheit mit Zustandsdiagnose

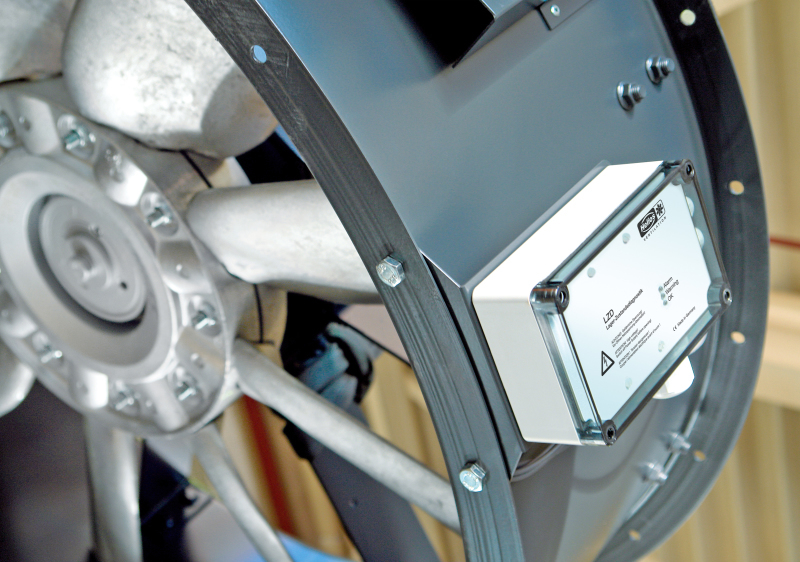

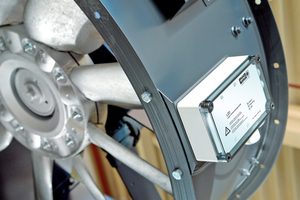

Da die Ventilatoren im Mehr! Theater nur im Brandfall zum Einsatz kommen, muss deren Funktionsfähigkeit auch nach längerem Stillstand sichergestellt sein. Zu diesem Zweck sind alle zwölf Ventilatoren mit einer Helios-Lager-Zustandsdiagnostik aus­gerüs­tet, die den Zustand der Motorlager überwacht (Bild 5). Auf diese Weise kann eine hohe Betriebssicherheit gewährleistet werden, da sich anbahnende Lagerschäden frühzeitig erkannt und behoben werden können.

Darüber hinaus ist jeder Ventilator mit einer Volumenstrom-Messeinrichtung ausgestattet, welche die Messung des Volumenstroms während der Sachverständigenabnahme und der Wartung erleichtert.

Fazit

Mit dem Mehr! Theater, das im März 2015 eröffnet wurde, baut Hamburg seinen Ruf als eine der wichtigsten Musical-Metropolen in Europa weiter aus. Damit auch im Ernstfall eines Brandes die Rettung der Zuschauer und der Bühnendarsteller gewährleistet werden kann, sorgen zwölf Ventilatoren von Helios für die sichere Rauchableitung aus dem Theatersaal. Durch die einzigartige Architektur der Großmarkthalle wurde ein besonderes Augenmerk auf die Positionierung der Ventilatoren gelegt. Jeder Ventilator ist dabei mit einer Lager-Zustandsdiagnostik ausgestattet, welche die Funktionsfähigkeit durch eine Überwachung der Motorlager sicherstellt und eine einfache Durchführung der Wartungsarbeiten ermöglicht. So sind die Ventilatoren stets einsatzbereit und sorgen für das notwendige „Mehr“ an Sicherheit bei den Veranstaltungen.
