Energy Performance Gap

Erfahrungen mit sanierten Wohnungen – Teil 2

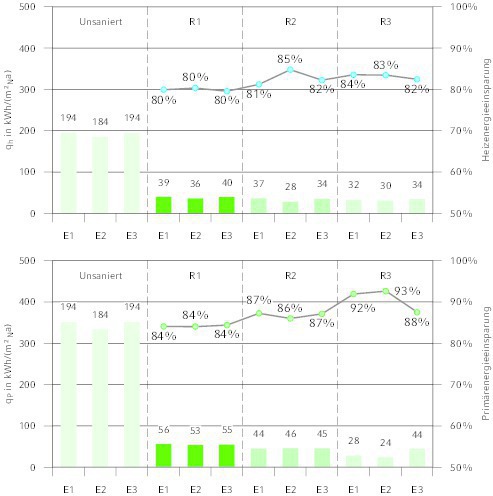

Energiebedarf vor und nach der Sanierung:

Heizenergiebedarf (q_h), Primärenergiebedarf (q_P). Die Energieeinsparungen jedes Sanierungskonzepts – verglichen mit demberechneten Energiebedarf der Gebäude vor der Sanierung – ist prozentual auf der rechten Seite aufgeführt.

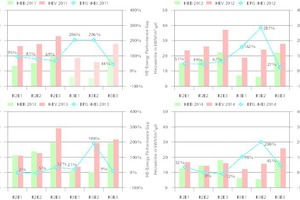

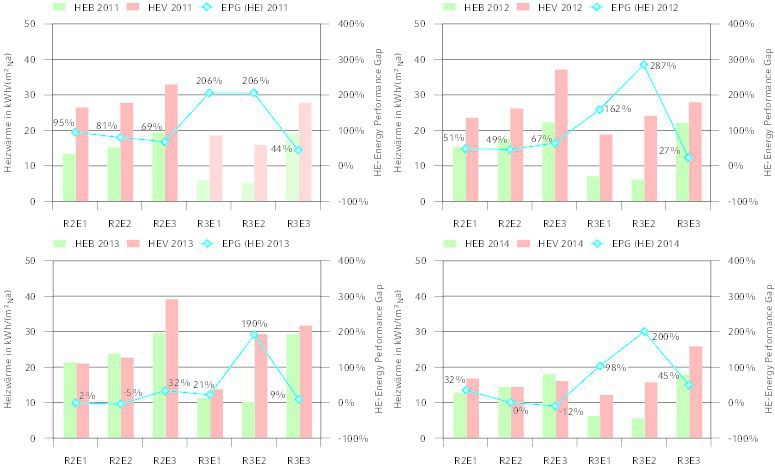

Energy Performance Gap

(unter Berücksichtigung des beobachteten Wetters) und gemessener Heizenergieverbrauch der Gebäude für das Jahr 2011 (oben links, hellere Balken weisen auf nicht durchgängig bewohnte Gebäude hin), 2012 (oben rechts), 2013 (unten links) und 2014 (unten rechts).

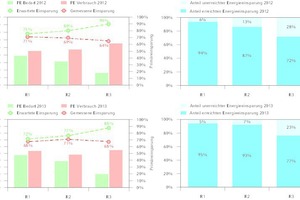

Berechneter Energiebedarf

(unter Berücksichtigung des beobachteten Wetters) und gemessener Heizenergieverbrauch der Gebäude für das Jahr 2012

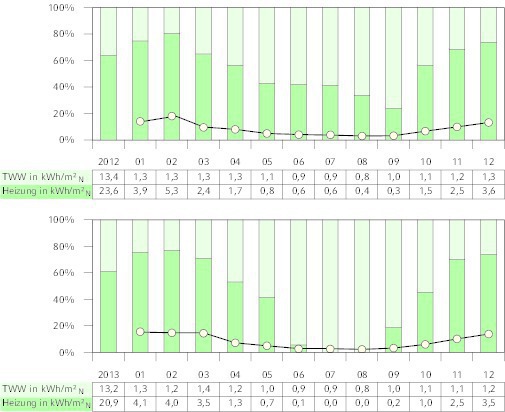

Gemessener Heizenergieverbrauch

und TWW-Energieverbrauch für R2.E1 in den Jahren 2012 (oben) und 2013 (unten). Die Tabellen zeigen die spezifischen Energieverbrauchswerte für TWW und Heizung in Relation zu der Nutzfläche. Die Punkte in den Balken zeigen die Gewichtung für die einzelnen Monate in der Jahresbilanz.

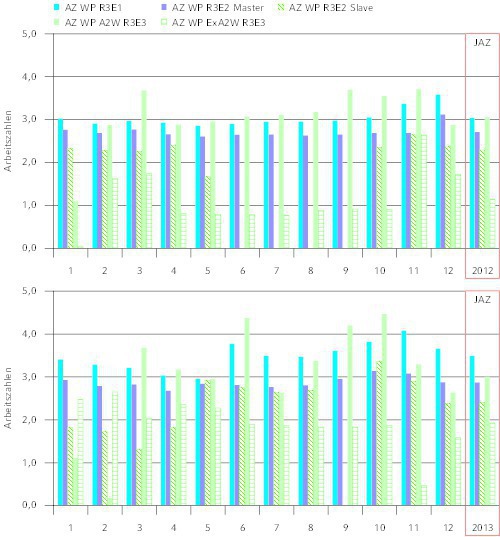

Jahresarbeitszahlen der Wärmepumpen

in den Jahren 2012 (oben) und 2013 (unten).

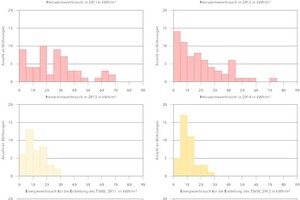

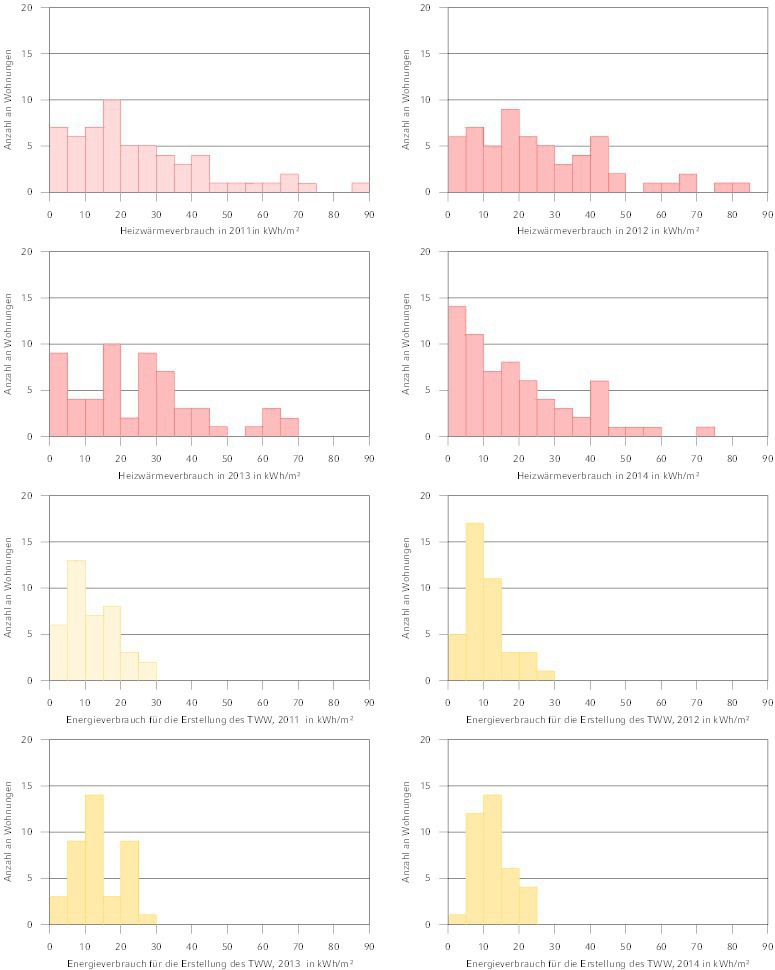

Verteilung

der für die Beheizung (rot) und der Erzeugung von Trinkwarmwasser (gelb) aufgewendeten Energie, gemessen in den Wohnungen während des vierjährigen Betrachtungszeitraums. Die in R3 gelegenen Wohnungen sind seit Frühjahr 2011 bewohnt. Da in 2011 nicht alle Wohnungen durchgehend seit Jahresbeginn bewohnt sind und somit die Werte von geringerer Bedeutung sind als diejenigen der darauffolgenden Jahre, sind diese heller dargestellt.

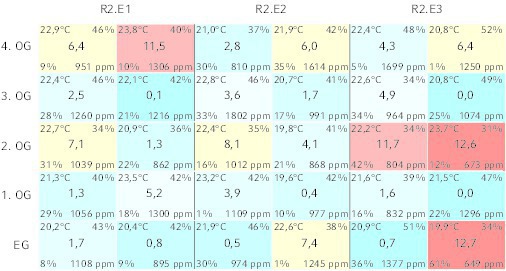

Heizenergieverbrauch

von R2 während eines Wintermonats, als chromatische Darstellung der Fassade. Die Kästen entsprechen einzelnen Wohnungen. Innerhalb der Kästen entspricht die Zahl in der Mitte dem spezifischen Heizenergieverbrauch der jeweiligen Wohnung in dem Betrachtungsmonat, der Wert oben links entspricht der Durchschnittsraumtemperatur, der Wert oben rechts entspricht der durchschnittlichen Raumluftfeuchtigkeit, der Wert unten links entspricht der durchschnittlichen Fensteröffnungszeit, der Wert unten rechts entspricht der durchschnittlichen Kohlenstoffdioxidkonzentration. Die verwendete Farbskala (rot ist hoch, blau ist niedrig) bezieht sich auf den Heizenergieverbrauch der Wohnungen.

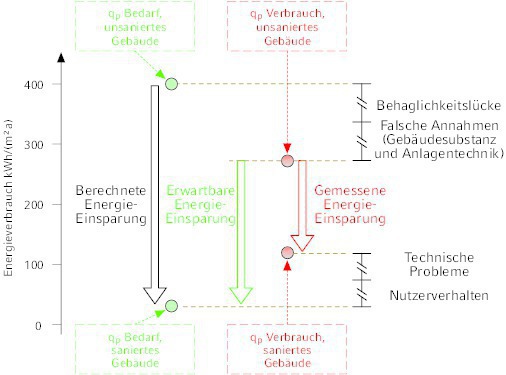

Qualitative Darstellung

von Bedarfswerten und Energieverbräuchen vor und nach den Sanierungsmaßnahmen. Neuausführung der Grafik von Galvin [1].

Im Rahmen des hier vorgestellten Projektes werden die ganzheitliche Sanierung und die Ergebnisse des Monitorings von drei energetisch sanierten Bestandswohngebäuden in Süddeutschland vorgestellt. Die am Anfang der 1950er Jahre erbauten Wohngebäude wurden mit sieben unterschiedlichen Sanierungsvarianten renoviert. Ein Monitoringsystem ermöglicht es einen Vergleich zwischen dem realen und dem erwarteten Energieverbrauch der Gebäude zu ziehen. Das Energy Performance Gap konnte für jedes Sanierungskonzept identifiziert und (mit Werten von bis zu 287 % der errechneten Einsparungen) quantifiziert werden. Der zweite Teil des Beitrags zeigt die Untersuchung der durchgeführten Maßnahmen.

Untersuchung der Sanierungsmaßnahmen an den Versuchsgebäuden

Die Sanierungsmaßnahmen für die Gebäude werden in diesem Abschnitt mit dem Monatsbilanzverfahren bewertet. In Abschnitt a) wird der Energiebedarf, unter Berücksichtigung des deutschen Referenzwetters berechnet und gegenübergestellt. In Abschnitt b) wird das Energy Performance Gap für die drei Gebäude vorgestellt. Darüber hinaus werden in Abschnitt c) der Verbrauch und der Bedarf jedes Gebäudes verglichen und evaluiert.

a) Energiebedarfswerte unter Standardbedingungen

Bild 2 zeigt den Heizenergiebedarf und die damit verbundenen...
