EC-Trommelläufer-Ventilator

Mit hoher Leistungsdichte und schnellem Hochlauf

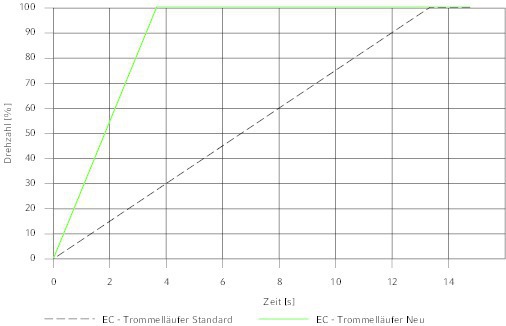

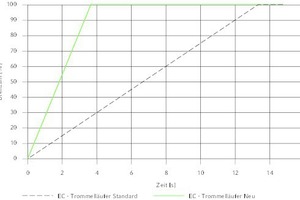

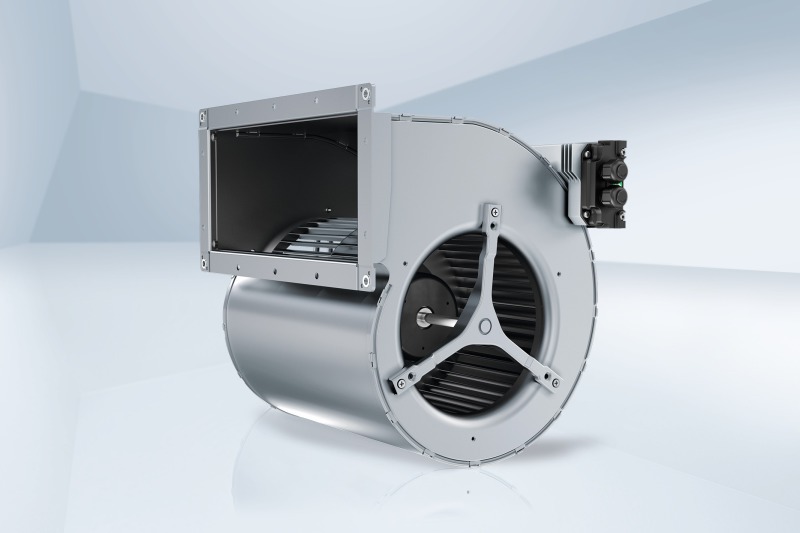

Die neuen EC-Trommelläufer-Ventilatoren laufen genauso schnell hoch – in nur 3 bis 4 s Hochlaufzeit – wie die AC-Ausführungen. Bild: ebm-papst
Die neuen EC-Trommelläufer-Ventilatoren
laufen genauso schnell hoch – in nur 3 bis 4 s Hochlaufzeit – wie die AC-Ausführungen.
Bild: ebm-papst
Anwendungen, die einen schnellen Hochlauf der eingesetzten Ventilatoren fordern, sind Personenschleusen z.B. vor Reinräumen in der Elektronikfertigung ... Foto: iStock 24733459
Anwendungen, die einen schnellen Hochlauf der eingesetzten Ventilatoren fordern, sind Personenschleusen z.B. vor Reinräumen in der Elektronikfertigung ...
Foto: iStock 24733459

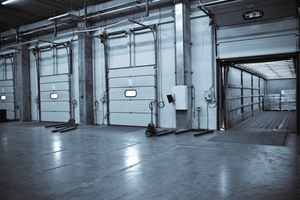

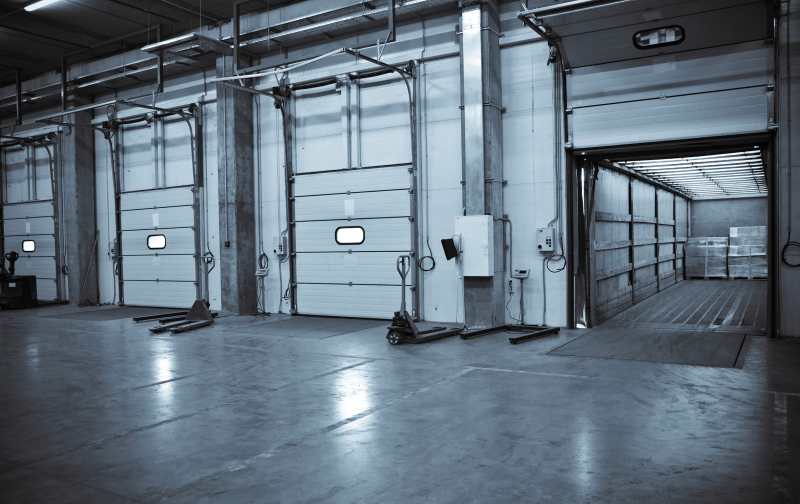

... und Torluftschleier im Bereich von LKW-Verladerampen. Foto: iStock 17483991
... und Torluftschleier im Bereich von LKW-Verladerampen.
Foto: iStock 17483991
?Herz? der flinken Hochläufer, die in den Baugrößen 160 bis 250 angeboten werden, ist ein ?GreenTech?-EC-Motor. Foto: ebm-papst
„Herz“ der flinken Hochläufer, die in den Baugrößen 160 bis 250 ange-boten werden, ist ein „GreenTech“-EC-Motor.
Foto: ebm-papst

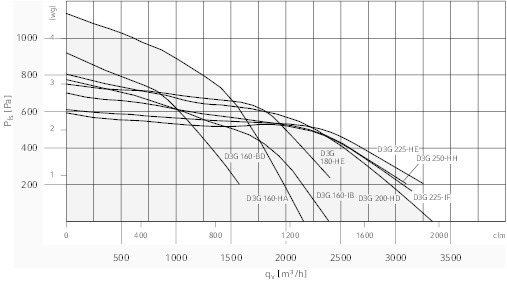

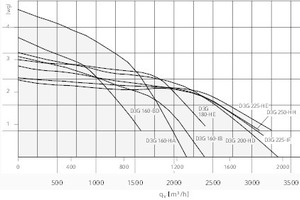

Der Luftleistungsbereich der EC-Trommelläufer reicht bis 3.000 m³/h. Bild: ebm-papst
Der Luftleistungsbereich
der EC-Trommelläufer reicht bis 3.000 m³/h.
Bild: ebm-papst

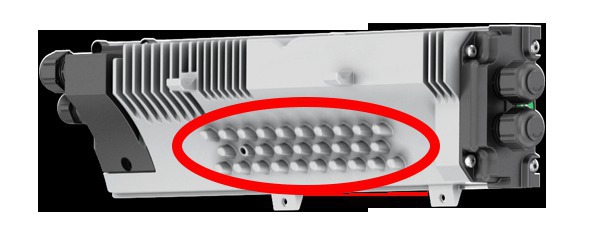

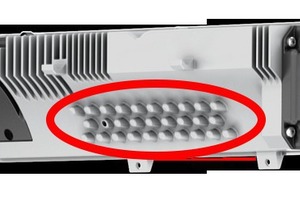

Die Noppen am Elektronikgehäuse (rot markiert) verbessern die Kühlung. Foto: ebm-papst
Die Noppen am Elektronikgehäuse (rot markiert) verbessern die Kühlung.
Foto: ebm-papst

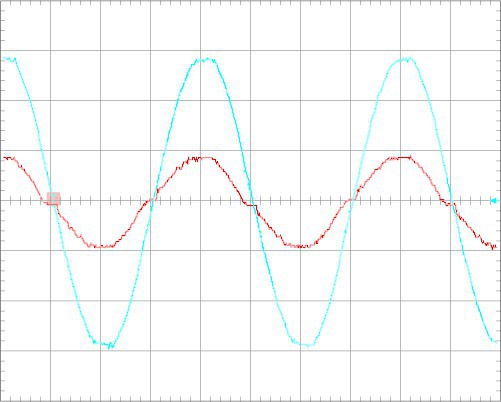

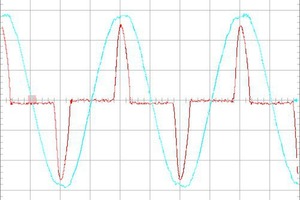

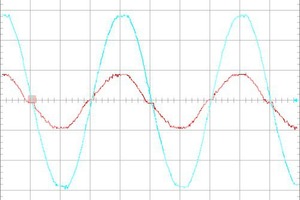

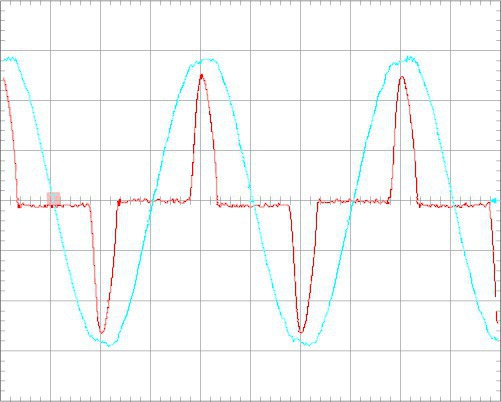

Die integrierte „Leistungsfaktorkorrektur“ Die aktive „Power Factor Correction“ (PFC) reduziert die Oberschwingungsanteile im Eingangsstrom deutlich: links ohne, rechts mit PFC. Bild: ebm-papst
Die integrierte „Leistungsfaktorkorrektur“
Die aktive „Power Factor Correction“ (PFC) reduziert die Oberschwingungsanteile im Eingangsstrom deutlich: links ohne, rechts mit PFC.
Bild: ebm-papst
Bild: ebm-papst
Bild: ebm-papst

Zu den typischen Einsatzbereichen moderner EC-Ventilatoren zählten bisher vor allem Daueranwendungen, z.B. in der Luft- und Klimatechnik. Anwender profitieren hier von hohen Wirkungsgraden, sparsamem Energieverbrauch sowie von der geringen Geräuschentwicklung. Es gibt etliche Anwendungen, bei denen jedoch ein schneller Hochlauf der eingesetzten Ventilatoren gewünscht wird. Üblicherweise arbeiteten hier bisher AC-Ventilatoren, die allerdings oft nicht mehr den seit 2015 gültigen Anforderungen der ErP-Richtlinie (Ökodesign-Richtlinie) entsprechen. Für solche oder ähnliche Anwendungen gibt es eine ErP-konforme Alternative: Energieeffiziente EC-Trommelläufer-
Ventilatoren.

Der Wunsch nach einem schnellem Hochlauf steht bei klassischen Anwendungen in der Luft- und Klimatechnik im Hintergrund, gefragt sind stattdessen Soft-Start-Funktionen bzw. ein sanftes, möglichst kaum wahrnehmbares Anlaufen. Das heißt aber nicht, dass ein schneller Hochlauf bei EC-Ventilatoren nicht möglich ist. Optimiert man die Ansteuerelektronik so, dass die Hochlauframpe steiler verläuft, können auch EC-Motoren durchaus innerhalb kürzester Zeit auf Touren kommen (Bild 1). Einsatzgebiete für Ventilatoren mit schnellem Hochlauf sind Personenschleusen z. B. vor Reinräumen in der...
Mehr erfahren Sie in

tab 12/2016

tab 12 2016
Mehr erfahren Sie in

tab 12/2016

Installation | Hygiene – Rohrinstallation für eine Sport- und Wellnessanlage 37
MSR | Ein Klimaschutzbeitrag – Studienergebnisse zum Submetering 43
Energie| Energy Performance Gap – Sanierte Wohnungen: Teil 2 46
Produkte Spezial | Heizung 22
Produkte Spezial | MSR 26


Titelbild: Das Ultraschall-Messventil "BOA-Control" von KSB erfasst Durchflussmengen hochpräzise per Laufzeitdifferenzmessung.

Ressort:  Fachbeiträge
Abonnement Inhaltsverzeichnis

Dipl.-Ing. (FH) Uwe Sigloch1 und Dipl.-Wirt.-Ing. (FH) Nikolai Lukin2

1Leiter Markt Management Lüftungs- und Klimatechnik, 2Sales Engineer Air-conditioning – beide ebm-papst, Mulfingen
