Retrofit in der Klimatechnik

Ventilatorentausch „alt“ gegen „hocheffizient“

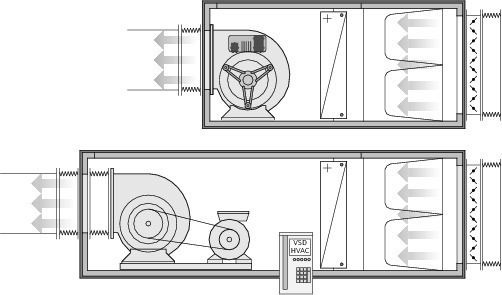

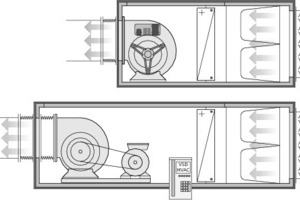

Das EC-Gebläse „RadiFit“ (oben) überzeugt durch Kompaktheit, hier in einer schematisch dargestellten Saugkammer. Unten ist ein Gebläse mit Riemenantrieb und Frequenzumrichter dargestellt. Foto: ebm-papst Mulfingen
Gebläse im Vergleich
Das EC-Gebläse „RadiFit“ (oben) überzeugt durch Kompaktheit, hier in einer schematisch dargestellten Saugkammer. Unten ist ein Gebläse mit Riemenantrieb und Frequenz­umrichter dargestellt.
Foto: ebm-papst Mulfingen

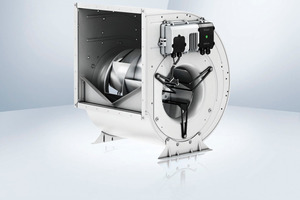

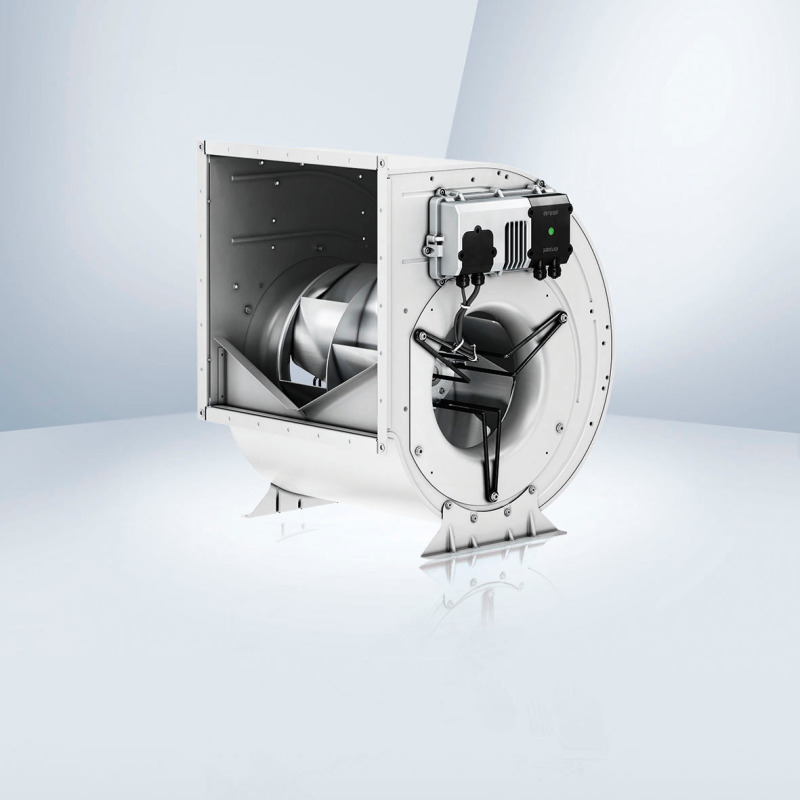

Die doppelflutige Radialventilatoren-Baureihe im Spiralgehäuse mit rückwärts gekrümmten Schaufeln, hier mit Befestigungswinkel in 90° Stellung. Foto: ebm-papst Mulfingen
Die doppelflutige Radialventilatoren-Baureihe im Spiralgehäuse mit rückwärts gekrümmten Schaufeln, hier mit Befestigungswinkel in 90° Stellung.
Foto: ebm-papst Mulfingen

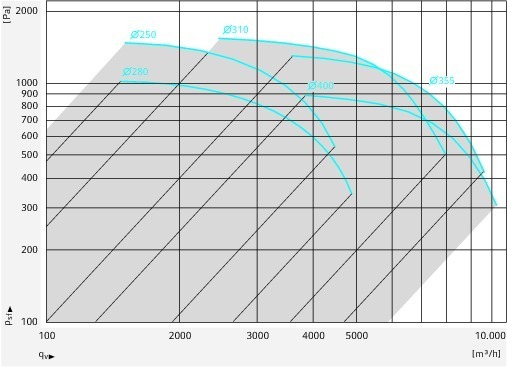

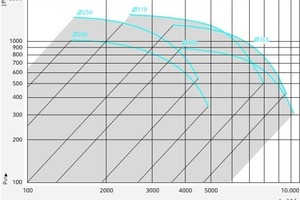

Je nach Baugröße sind Luftleistungen bis 10.000 m³/h möglich. Foto: ebm-papst Mulfingen
Kennfelder
Je nach Baugröße sind Luftleistungen bis 10.000 m³/h möglich.
Foto: ebm-papst Mulfingen

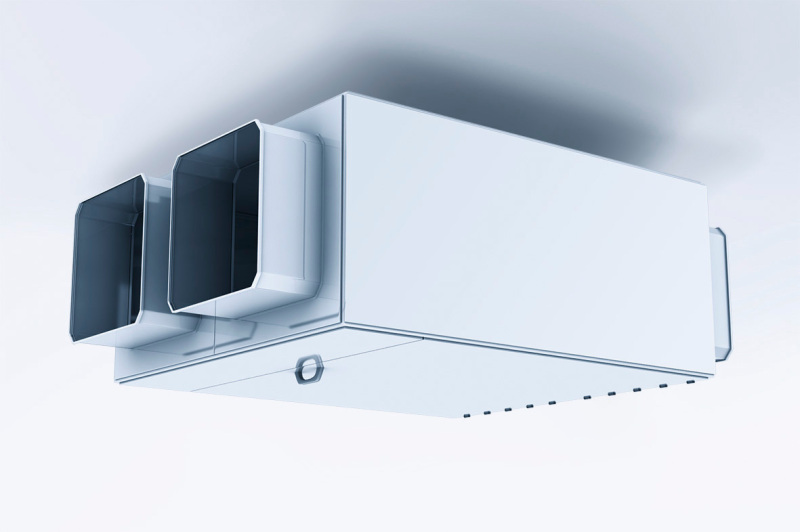

Flachklimageräte Foto: ebm-papst Mulfingen
Typische Anwendungsbereiche sind Flach­klimageräte (a), ...
Foto: ebm-papst Mulfingen

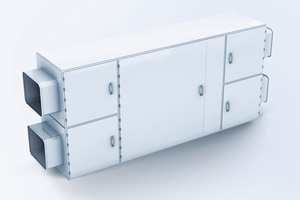

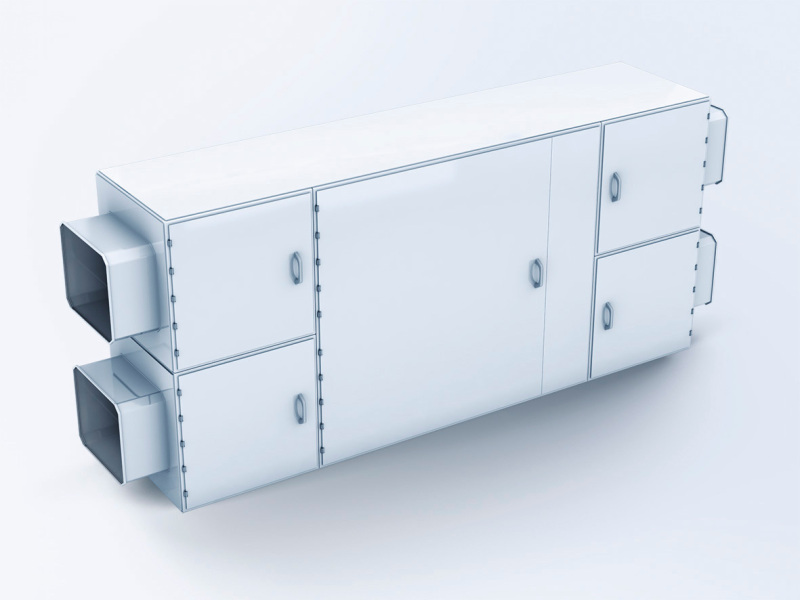

Klimazentralgeräte Foto: ebm-papst Mulfingen
... Klimazentralgeräte (b) oder ...
Foto: ebm-papst Mulfingen

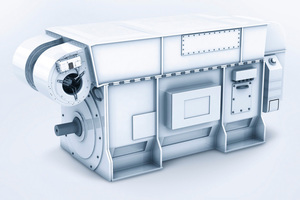

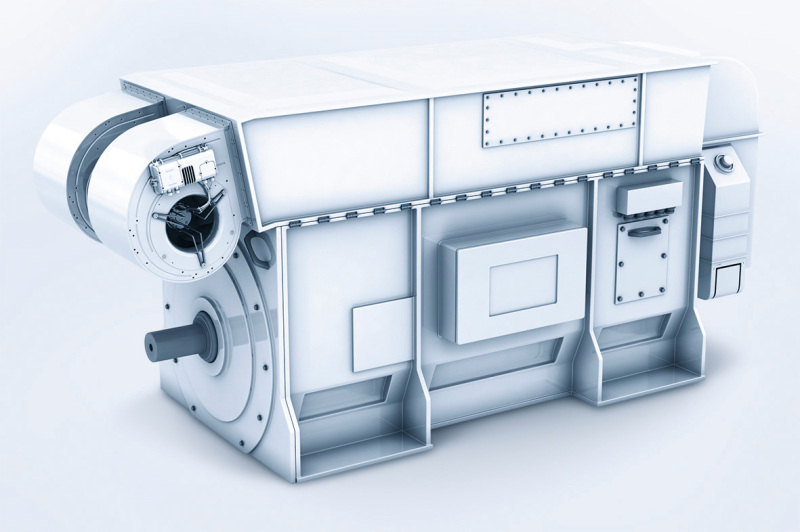

Generatorkühlung Foto: ebm-papst Mulfingen
... Generatorenkühlung (c).
Foto: ebm-papst Mulfingen

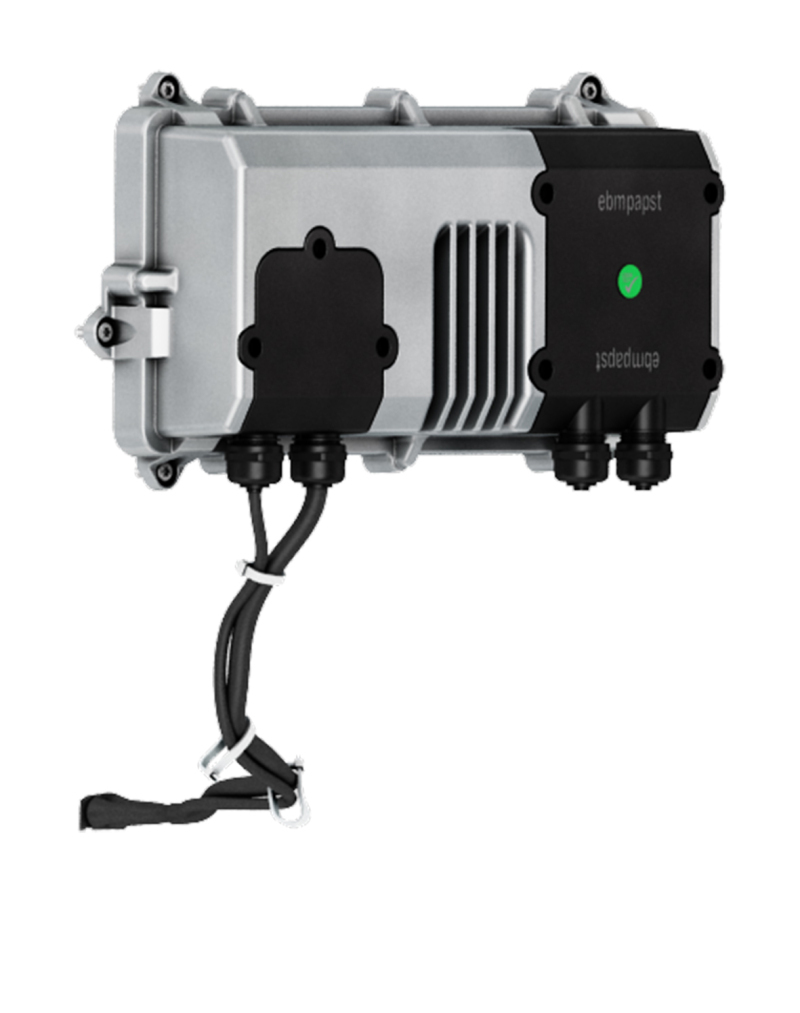

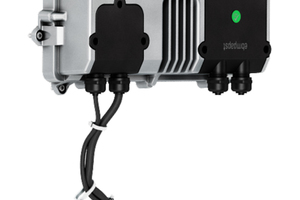

Die Elektronik mit Anschlussbereich kann rechts oder links am Gehäuse montiert sein; der Anschlussbereich selbst lässt sich dann vom Anwender in die gewünschte Position drehen bzw. lässt sich der Kabelausgang nach unten montieren. Foto: ebm-papst Mulfingen
Die Elektronik mit Anschlussbereich kann rechts oder links am Gehäuse montiert sein; der Anschlussbereich selbst lässt sich dann vom Anwender in die gewünschte Position drehen bzw. lässt sich der Kabelausgang nach unten montieren.
Foto: ebm-papst Mulfingen

Kompakte Abmessungen bei Ventilatoren sind in der Luft- und Klimatechnik gefragt. Einbauplatz ist ein knappes Gut. Gleichzeitig ist auch die Energieeffizienz ein wichtiges Thema, zumal hier gesetzliche Mindestanforderungen zu erfüllen sind. Dafür sorgt die Ökodesign-Richtlinie, die seit 2015 für Ventilatoren in Kraft ist. Ventilatoren mit energiesparender EC-Technik bringen hier Vorteile. Für ein Retrofit sind mit entsprechenden Ventilatoren nicht einmal Änderungen am Gerätedesign notwendig.

Als Antrieb für Ventilatoren in luft- und klimatechnischen Geräten werden heute häufig Asynchronmotoren eingesetzt, die über einen Riemen das Laufrad antreiben. Im Innern eines Klimageräts beansprucht eine solche Lösung viel Platz und der Montageaufwand ist beachtlich. Während des Betriebs erhöht die Anzahl der Verschleißteile den Serviceaufwand. Auch im Hinblick auf Hygieneanforderungen hat die weit verbreitete Lösung Schwächen, da sich der Riemenabrieb negativ auf die Luftqualität auswirken kann. Zudem lassen sich die Forderun­gen nach best­möglicher Ausnutzung der zugeführten Primärenergie...
Mehr erfahren Sie in

tab 05/2015

tab 05 2015
Mehr erfahren Sie in

tab 05/2015

Bauanalyse | Gesundheitszentrum – Neubau SoleVital Bad Laer 36
Lüftung | Normen zur Wohnungslüftung – Teil 2 44
Energie | Optimierung der Quartiersentwicklung – Masterplan TUBS 64
Produkte Spezial | MSR 27
Produkte Spezial | Wasser 32

Titelbild: Wagner Group GmbH

Ressort:  Fachbeiträge
Abonnement Inhaltsverzeichnis

Tobias Ehmann1, Ellen-Christine Reiff2

1Abteilungsleiter Entwicklung bei ebm-papst Mulfingen, 2Redaktionsbüro Stutensee
