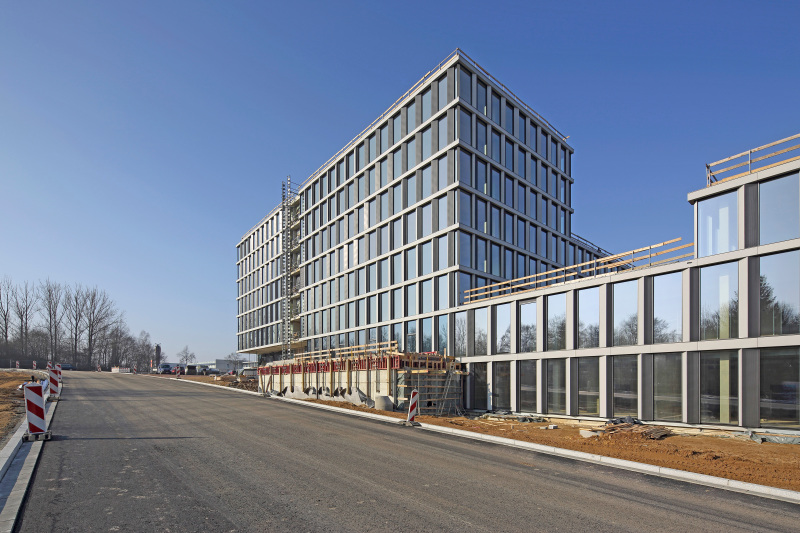

Sanitärinstallation im IZR Regensburg

Installationen für Trinkwasser

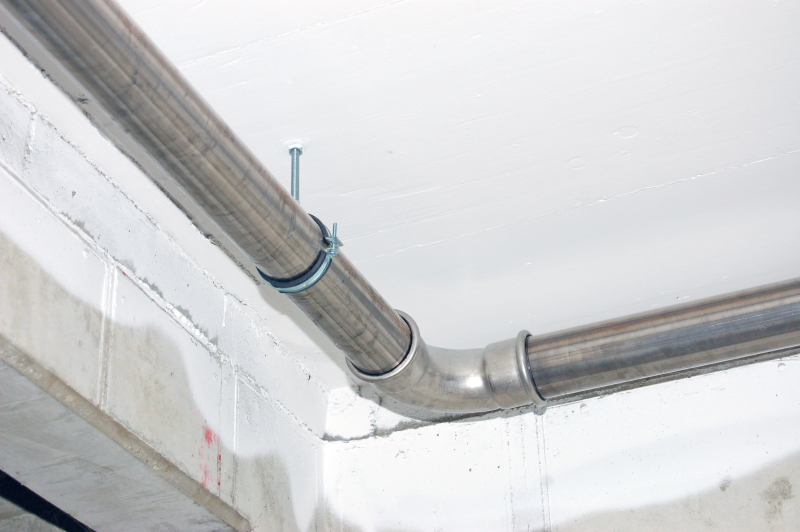

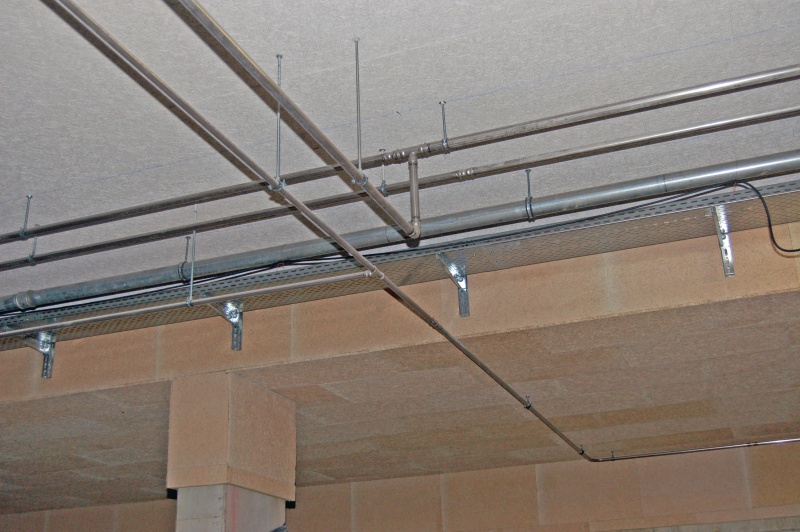

Aufgrund der Gebäudeart wurden hohe Anforderungen an die technische Ausstattung gestellt. Dies galt auch für den Trinkwasserbereich. Aus diesem Grund fiel bei der Rohrinstallation der Trinkwasserleitungen die Wahl auf „NiroSan“ von Sanha. Dieses hochwertige Edelstahlsystem stellt nicht nur eine normgerechte, sondern aufgrund des eingesetzten Werkstoffs eine besonders korrosionsresistente und langlebige Trinkwasserinstallation sicher. Für eine passgenaue Auslegung wurde der Sanha-Planungsservice in Anspruch genommen. Fachleute des Herstellers unterstützten das beauftragte Installationsunternehmen, die Melzl Heizungsbau GmbH aus Pentling, u.a. bei der Rohrnetzberechnung und -auslegung. Das Fachunternehmen hat vor allem „NiroSan“ in den Dimensionen 15 bis 88,9 mm verlegt. Hierzu wurden insgesamt rund 2.000 m Rohre sowie fast 3.000 Systemfittings verbaut.

Vorteile von Edelstahl

„NiroSan“ besteht aus den Edelstahl-Werkstoffen 1.4404 bzw. 1.4408, die sich durch einen sehr niedrigen Kohlenstoffgehalt auszeichnen. Sanhatypisch sind die Werkstoffe mit einem besonders hohen Molybdän-Anteil von mindestens 2,3 % versehen, was sie gegenüber dem sonst üblichen Werkstoff 1.4401 deutlich korrosionsbeständiger macht. Durch diese Eigenschaften sind die Werkstoffe optimal für hygienisch anspruchsvolle Anwendungen geeignet. Als einziger deutscher Systemtechnik-Anbieter muss Sanha dabei nicht auf externe Zulieferer zurückgreifen: Die Edelstahlrohre werden im eigenen Werk in Berlin gefertigt. Auf diese Weise kann das Unternehmen eine gleichmäßig hohe Materialqualität sicherstellen.

Als eine weitere Besonderheit des Werkstoffs gilt die Qualität der Verarbeitung: Die Systemrohre werden ausschließlich WIG-geschweißt, was den Werkstoff schont. Dabei entsteht eine saubere, homogene Schweißnaht, die anschließend innen – nicht nur außen – geglättet wird. Alle Rohre werden zudem thermisch behandelt, um den Korrosionsschutz zu erhöhen.

Kunststoff und bleifreie Siliziumbronze für die
Anbindung

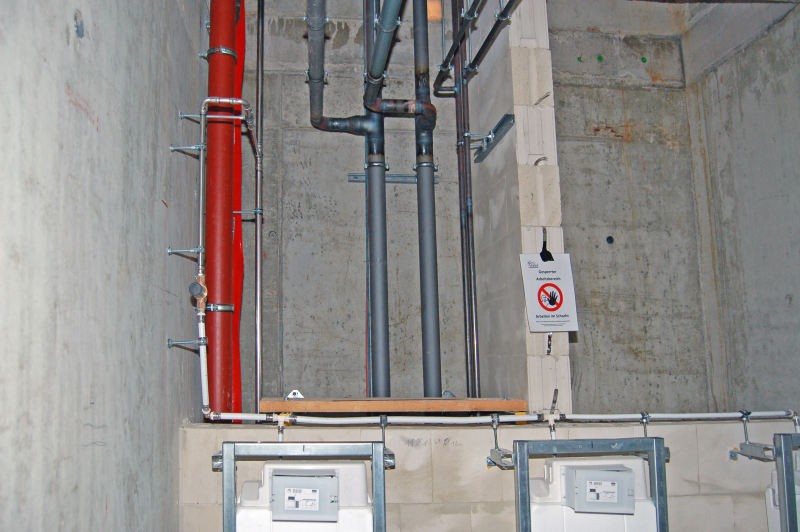

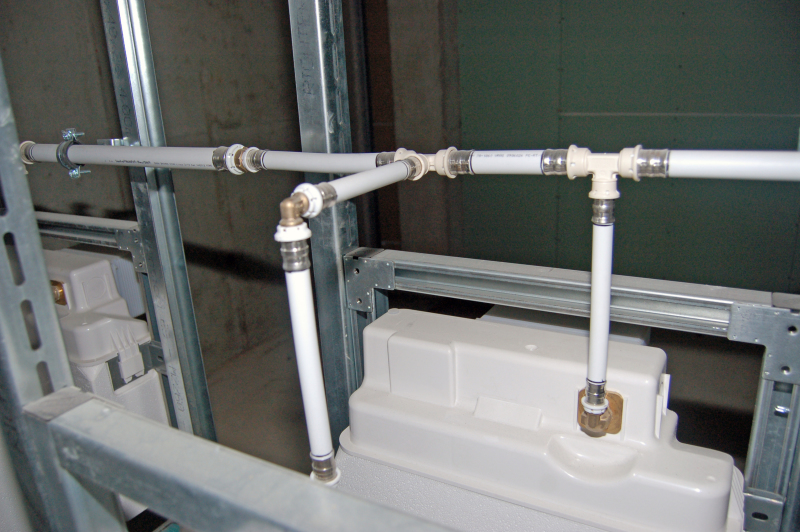

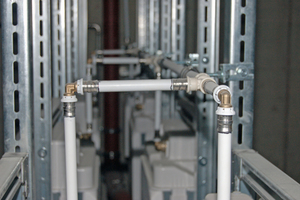

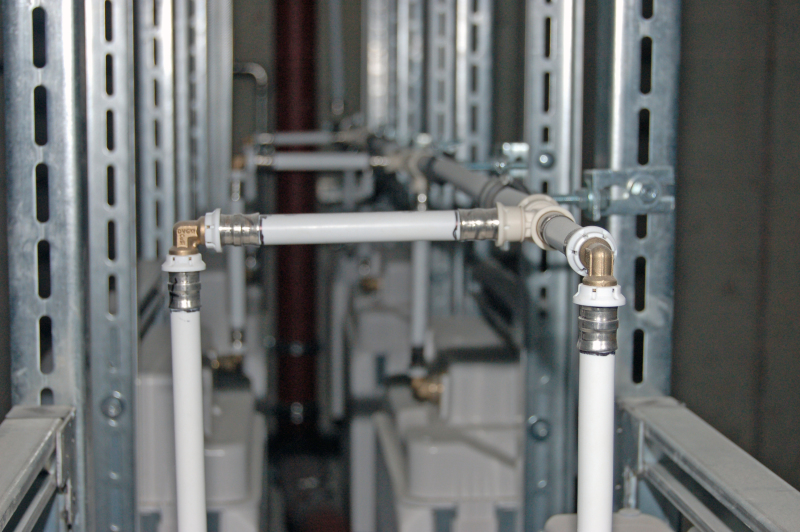

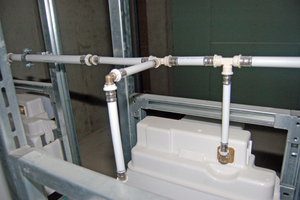

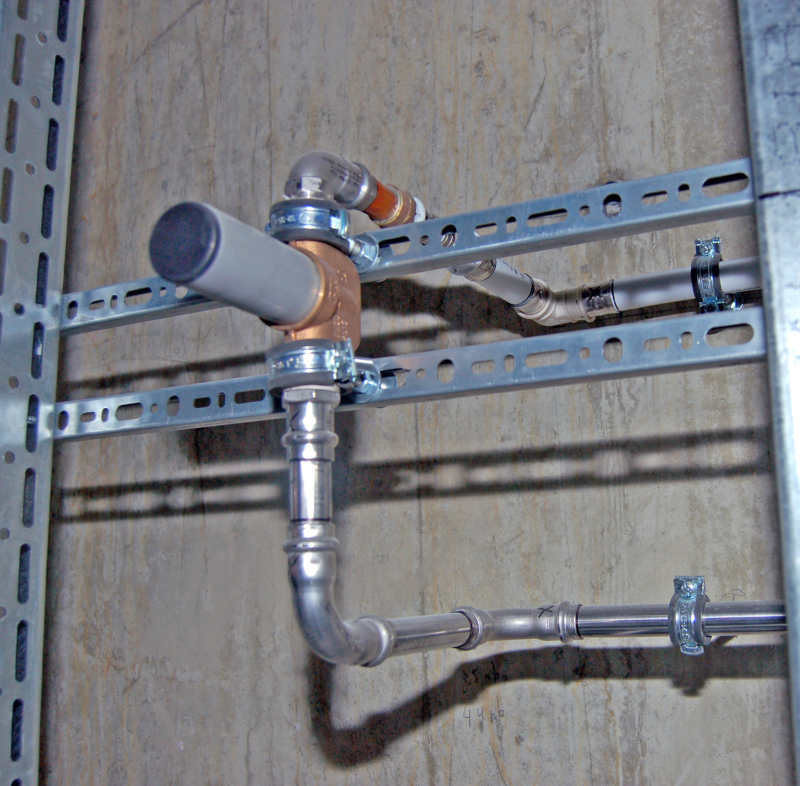

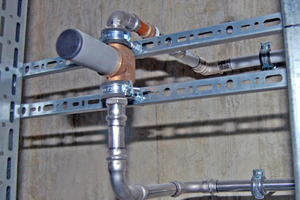

Die kleineren Dimensionen wurden mit den Systempressfittings „3fit-Press“ aus bleifreier Sili­zium­bronze und „MultiFit-Flex“-Mehrschicht-Verbundrohren umgesetzt. Dazu wechselte der Installateur an den entsprechenden Absperrvorrichtungen das System. Diese Lösung wurde u. a. für alle Sanitärräume gewählt, etwa bis zum Anschluss an den Spülkasten oder an ein Waschbecken.

Aufgrund der verwendeten Fittings aus bleifreier Sili­zium­bronze ist dieses System besonders für die Trinkwasserinstallation geeignet. Es erfüllt die strengen Forderungen der novellierten Trinkwasserverordnung an den Grenzwert von Blei im Trinkwasser in Höhe von maximal 0,01 mg/l in vollem Umfang.

Einfache und
zeitsparende Verarbeitung

Neben den Vorteilen, die mit der Materialwahl verbunden sind, zählt auch die schnelle und einfache Verarbeitung zu den Pluspunkten. So zeichnen sich die Pressfittings durch die Sanha-eigene Werkzeugkompatibilität (WZK) aus: Sie lassen sich mit praktisch allen auf dem Markt befindlichen Original-Presskonturen SA, V und M für metallische Systeme und mit den Original-Presskonturen TH, U, F, B und H bei Verbund- und Kunststoff-Rohrsystemen verarbeiten.

Die unter dem Begriff „combipress“ zusammengefassten Funktionalitäten umfassen neben der WZK auch die Unverpresst-Undicht-Funktion (UVUD) und Push & Stay (Gleithaftung). Dadurch spart der Verarbeiter Zeit und erlangt mehr Sicherheit, denn Verwechslungen des Werkzeugs auf der Baustelle werden unterbunden und nicht verpresste Verbindungen rasch erkannt.

Dabei übernimmt Sanha unabhängig von der Presskontur bei Standardanwendungen in der Haustechnik bis einschließlich 54 mm die Gewährleistung für die Dichtheit der Pressverbindung.

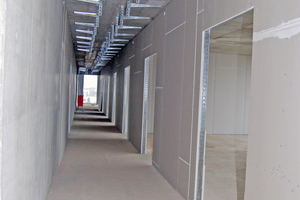

Bei der Installation wurden die üblichen Schritte bis zur Fertigstellung ausgeführt: Die Rohre wurden auf die exakt benötigten, raumspezifischen Maße geschnitten und entgratet, ehe sie Raum für Raum eingebaut bzw. verpresst wurden. Zur schnelleren Fertigstellung wurde jeweils ein ganzer Bauabschnitt nach Fertigstellung der Teilinstallation auf Dichtigkeit geprüft. Hat der Installateur diesen Bereich abgedrückt und freigegeben, konnte der nächs­te Schritt erfolgen, z. B. die Dämmung der Rohre nach den EnEV-Vorgaben.

Fazit

Wenn das IZR an den Start geht, wird von den zahlreichen Installationsdetails kaum mehr etwas zu sehen sein. Eine hohe Trinkwassergüte kann aufgrund der eingesetzten durchgehenden Systemlösung garantiert werden.
