Per CFD zur Rauchschutzlösung

Lösung für eine verschachtelte Baukonstruktion

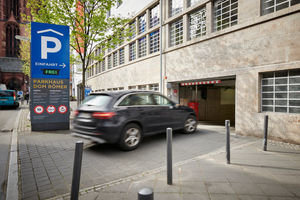

Frankfurts Altstadt ist nach dem vollendeten Wiederaufbau zu einem Touristen­magneten geworden. Entsprechend begehrt sind die Tiefgaragenplätze im „DomRömer“. Foto: Systemair GmbH
Frankfurts Altstadt ist nach dem vollendeten Wiederaufbau zu einem Touristen­magneten geworden. Entsprechend begehrt sind die Tiefgaragenplätze im „DomRömer“.
Foto: Systemair GmbH
Der nach historischem Vorbild rekonstruierte Altstadtkern ist architektonisch höchst gelungen – erbaut auf einer zweigeschossigen Tiefgarage, in der ein nicht minder anspruchsvoller Brandschutz gewährleistet ist. Foto: Systemair GmbH
Der nach historischem Vorbild rekonstruierte Altstadtkern ist architektonisch höchst gelungen – erbaut auf einer zweigeschossigen Tiefgarage, in der ein nicht minder anspruchsvoller Brandschutz gewährleistet ist.
Foto: Systemair GmbH
Optisch eine durchgängige Tiefgaragenebene, aber im Brandschutzkonzept klar aufgeteilt: Weil der Einbau selbstschließender Brandschutztore aufgrund der baulichen Rahmenbedingungen nicht möglich war, wurden mit den Parkflügeln links und rechts sowie der Fahrachse in der Mitte drei virtuelle Brandschutzabschnitte gebildet. Foto: Systemair GmbH
Optisch eine durchgängige Tiefgaragenebene, aber im Brandschutzkonzept klar aufgeteilt: Weil der Einbau selbstschließender Brandschutztore aufgrund der baulichen Rahmenbedingungen nicht möglich war, wurden mit den Parkflügeln links und rechts sowie der Fahrachse in der Mitte drei virtuelle Brandschutzabschnitte gebildet.
Foto: Systemair GmbH
Dass die über die Jetventilatoren sowie fast 30 weitere Zu- und Ablüfter gesteuerte Bildung der virtuellen Brandschutzabschnitte tatsächlich funktioniert, bestätigten bei der Abnahme mehrere Rauchtests mit der Frankfurter Feuerwehr. Foto: Systemair GmbH
Dass die über die Jetventilatoren sowie fast 30 weitere Zu- und Ablüfter gesteuerte Bildung der virtuellen Brandschutzabschnitte tatsächlich funktioniert, bestätigten bei der Abnahme mehrere Rauchtests mit der Frankfurter Feuerwehr.
Foto: Systemair GmbH
In per CFD-berechneten Bereichen montierte Systemair-Jetventilatoren (überwiegend Typ „AJ8“) führen im Brandfall die Rauchgase durch die virtuellen Brandschutz­abschnitte ab. Foto: Systemair GmbH
In per CFD-berechneten Bereichen montierte Systemair-Jetventilatoren (überwiegend Typ „AJ8“) führen im Brandfall die Rauchgase durch die virtuellen Brandschutz­abschnitte ab.
Foto: Systemair GmbH
Den Lüftungs- und Rauchschutz hat Systemair konzipiert und samt Schaltschränken und FU montagefertig geliefert. Die überwiegend „analoge“ Schalttechnik gehörte zum Konzept, so Sys­temair-Manager und Autor Reiner Kelch (rechts) im Gespräch mit Projektingenieur Christof Stegmann. Foto: Systemair GmbH
Den Lüftungs- und Rauchschutz hat Systemair konzipiert und samt Schaltschränken und FU montagefertig geliefert. Die überwiegend „analoge“ Schalttechnik gehörte zum Konzept, so Sys­temair-Manager und Autor Reiner Kelch (rechts) im Gespräch mit Projektingenieur Christof Stegmann.
Foto: Systemair GmbH
Der Baukörper als „Lüftungskanal“: Durch das Treppenhaus und die anschließenden Flure wird die Tiefgarage anteilig von außen belüftet. Im Brandfall werden über die reversibel schaltbare Entrauchungstechnik die Rauchgase über Dach abgeführt. Foto: Systemair GmbH
Der Baukörper als „Lüftungskanal“: Durch das Treppenhaus und die anschließenden Flure wird die Tiefgarage anteilig von außen belüftet. Im Brandfall werden über die reversibel schaltbare Entrauchungstechnik die Rauchgase über Dach abgeführt.
Foto: Systemair GmbH
Blick in eine der Lüftungszentralen, in der zwei Lüfter des Typs „AXC 630-9“ installiert wurden. Foto: Systemair GmbH
Blick in eine der Lüftungszentralen, in der zwei Lüfter des Typs „AXC 630-9“ installiert wurden.
Foto: Systemair GmbH
Der Vorteil des Systemverbundes aus einer Hand wird an dieser Installationssituation in der Tiefgarage besonders deutlich: Sowohl die Lüftungskanäle, die brandgeschützten Promat-Kanäle als auch die notwendigen Brandschutzklappen wurden von Systemair realisiert. Hinzu kommen Dutzende CO-Sensoren und Warnschilder sowie die werksseitig vorverdrahtete Steuerungstechnik. Foto: Systemair GmbH
Der Vorteil des Systemverbundes aus einer Hand wird an dieser Installationssituation in der Tiefgarage besonders deutlich: Sowohl die Lüftungskanäle, die brandgeschützten Promat-Kanäle als auch die notwendigen Brandschutzklappen wurden von Systemair realisiert. Hinzu kommen Dutzende CO-Sensoren und Warnschilder sowie die werksseitig vorverdrahtete Steuerungstechnik.
Foto: Systemair GmbH

Auf rund 7.000 m² ist hinter dem „Frankfurter Römer“ der im Zweiten Weltkrieg untergegangene Kern der historischen Altstadt wiederaufgebaut worden – auf einem im wahrsten Sinne des Wortes ausgezeichneten konzeptionellen und architek­tonischen Niveau, wie die Verleihung des „Mipim Awards 2019“ bestätigt. Exemplarisch für die technische Qualität der Ausführung gilt die darunterliegende, zweigeschossige Tiefgarage. Für den Brand- und Rauchschutz in dieser verwinkelten Anlage wurden alle Register gezogen: Die Lüftungsanlage ist mit gleich mehreren Funktio­nalitäten belegt, und für den geforderten Rauch­schutz mussten virtuelle Brandabschnitte gebildet werden.

Frankfurt am Main – als Bankenmetropole und „als „Mainhattan“ weltbekannt – hatte einmal eine der schönsten gotischen Altstädte Deutschlands. Bis zum Zweiten Weltkrieg, als etwa 75 Luftangriffe dieses architektonische Kleinod in Schutt und Asche legten: Im Feuersturm der Märzangriffe des Jahres 1944 brannten nahezu alle 1.800 Fachwerkhäuser der Alt- und der Neustadt nieder. Eine klaffende Wunde dieser Feuersbrunst, das historische Rathaus, wurde bereits wenige Jahre später durch original­getreue Neubauten geschlossen. Mit dem vor wenigen Monaten vollendeten Wiederaufbau des dahinter, zum...
