GraftTherme: Freizeitspaß und Wellness

Herausgekommen ist die GraftTherme, deren Name als Erinnerung an die Burggrabenanlage der Wasserburg Graft gedacht ist. So erinnert auch die Architektur des Bades von außen an eine Burg, mit großem Eingangstor, zwei stilisierten Burgtürmen und einer insgesamt burgartigen Anlage des Eingangsbereichs. Unter einem Dach haben die Betreiber auf 9.000 m² Wellness, Sauna, Erlebnisbad und Sport zusammengebracht. So stehen neben einem Mehrzweckbecken, ein Kurs- sowie ein Springerbecken, ein 25-m-Außenbecken, ein Warmwasser-Außenbecken, ein Erlebnis- sowie ein Kleinkinderbecken bereit. Daneben gibt es im Saunabereich noch ein Entspannungs- und ein Vitalbecken. Eine weitere Besonderheit sind die vielen Wasserattraktionen, die eine Rutschenanlage, einen wasserspeienden Drachen, Dinos im Kleinkinderbereich sowie einen Duschturm bereitstellen – Abwechslung und Erlebnis pur für Groß und Klein. Die gesamte Anlage wird beherrscht von den zwei folierten Kuppeln, die das Bad hell und freundlich erstrahlen lassen. Ein hoher Wohlfühlfaktor für alle Besucher, von den Familien über Sportlern bis hin zu den Tauchern der DLRG-Gruppe, die das 6 m tiefe Springerbecken zum Üben nutzen, ist garantiert.

Energieeffizienz für die Wasseraufbereitung

Wie in allen Kommunen, sind die Betreiber der Schwimmbäder daran interessiert, die Gesamtanlagen so kostengünstig wie möglich zu unterhalten. Denn schließlich kann sich keine Region mehr einen dauerhaften Zuschussbetrieb leisten. Unter diesem Gesichtspunkt hat der Rat der Stadt Delmenhorst vor der Beschlussfassung alle ökologischen und ökonomischen Punkte sorgfältig erwogen und sich für dieses abwechslungsreiche, umfassende Konzept entschieden.

Zudem konzentrierten sich die Planungen bei der Wasseraufbereitung und der Wassernutzung sowie bei den technischen Installationen für Pumpen, Lüfter und Beheizung der gesamten GraftTherme auf möglichst energieeffiziente Technik. Neben Blockheizkraftwerken und einer ausgeklügelten Verwendung des Wassers bis hin zur Nutzung des Rückspülwassers aus den Filtern für WC-Anlagen. So sinkt die Frischwasserzufuhr auf ein Minimum.

Für die Aufbereitung des Badewassers aus den Wasserbecken mit insgesamt 1.460 m² Wasserfläche setzen die Betreiber auf die dreistufige Behandlung mit Flockung, Mehrschichtfiltration und Chlorung. Dabei sorgt die eingesetzte Saugfiltration mit energieeffizientem Niederdruckfilter für eine hohe Wirtschaftlichkeit, die schon in der Bauphase anfing, da die für andere Verfahren notwendigen Kellerhöhen vermieden wurden.

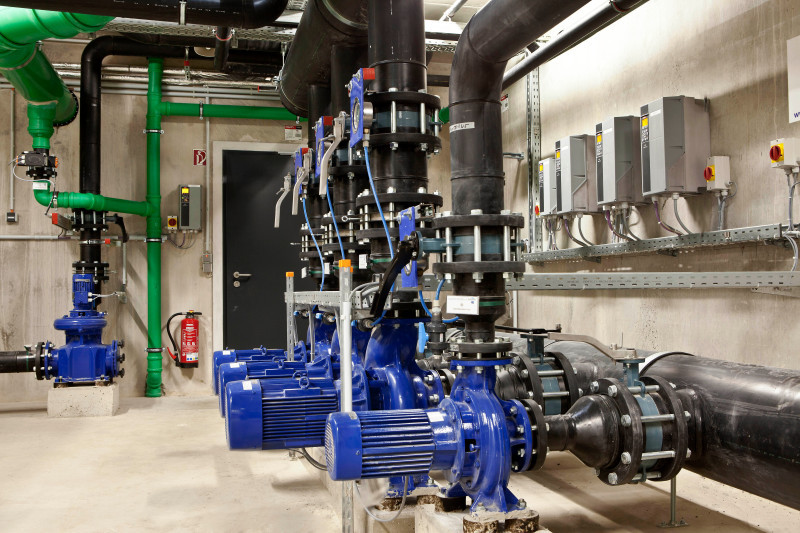

Die gesamte Umwälzleistung für alle Becken, je nach Wassertemperatur und Nutzung individuell zu regeln, beträgt rund 1.300 m³/h und verteilt sich auf neun Pumpsysteme. Alle dafür notwendigen Pumpen sind mit den äußerst energiesparenden Permanentmagnet (PM)-Motoren ausgestattet, die zudem von Danfoss VLT-„HVAC Drive FC 102“-Frequenzumrichtern je nach erforderlicher Pumpleistung drehzahlgeregelt sind. Diese Kombination aus modernen, speziell auf den Pumpen- und Lüfterbetrieb ausgelegten Umrichtern und den im Vergleich zu herkömmlichen Drehstrommotoren energieeffizienteren PM-Motoren senkt den Energiebedarf deutlich, was sich in sinkenden Betriebskosten für die gesamte elektrische Anlagentechnik niederschlägt.

Dies noch umso mehr, als das Bad seinen Besuchern eine Vielzahl zusätzlicher Wasserattraktionen bietet, die weit über das übliche Maß für solche Freizeitbäder hinausgehen. Strömungskanal, Geysire unter Wasser im Tauchbereich des Sprungbeckens, Wasserspeier für die Kinder oder auch Duschturm und Bachlauf – das Ambiente bietet für jeden Besucher ein Besonderheit und verleiht dem Bad eine hohe Individualität. Viele dieser Attraktionen benötigen ebenfalls mit VLT-Umrichtern geregelte Pumpen- und Lüftertechnik.

PM-Motoren bieten schon aufgrund ihrer Bauart, Ersatz der stromerregten Wicklungen im Rotor durch Dauermagnete, einen deutlich höheren Wirkungsgrad als Asynchron-Drehstrommotore. Zudem verfügen sie über einen weiten Drehzahlstellbereich und bauen bei gleicher Leistung kompakter. Allerdings können sie – bis auf wenige Spezialmotore – nicht direkt am Netz laufen, sondern erfordern eine entsprechende Ansteuerung durch Elektronik wie die Frequenzumrichter.

Frequenzumrichter erhöhen Energieeffizienz

Gerade bei Pumpen und Lüftern, wie sie in der GraftTherme zum Einsatz kommen, lassen sich durch Drehzahlregelung die Betriebskosten deutlich senken. Zwar benötigen auch die VLT-„HVAC Drive“-Frequenz­um­rich­ter Energie, doch haben sie mit Wirkungsgraden von typisch 98 % und mehr nur geringe Verluste, die sie durch die Energieeinsparungen in der Applikation schnell mehr als wettmachen.

Denn lässt sich die Drehzahl einer Pumpe oder eines Lüfters mit quadratischer Kennlinie um 50 % senken, sinkt damit die Leistungsaufnahme um 80 %, da die Drehzahl mit der Leistungsaufnahme in der dritten Potenz verbunden ist.

Der modular aufgebaute „FC 102“ ist modular aufgebaut und verfügt über eine große Zahl spezieller Funktionen zur Überwachung und dem Monitoring der angeschlossen Pumpen, Lüfter und Gebläse. Denn nicht nur die Filtrationspumpen sind frequenzgeregelt, auch das Spülluftgebläse und die Attraktionenpumpen und -gebläse hängen an drehzahlgeregelten PM-Motoren.

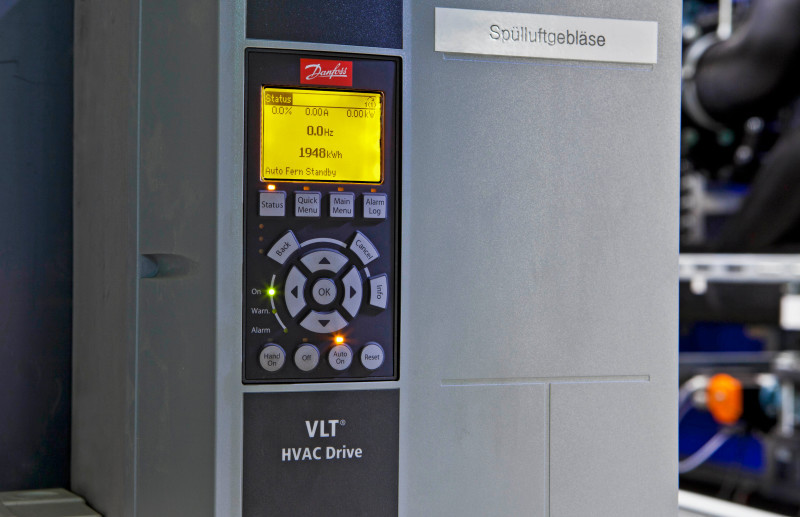

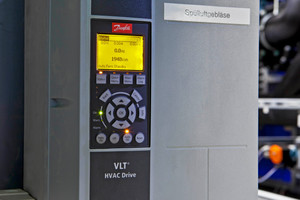

Durch eine angepasste Software stellt sich die Inbetriebnahme der PM-Motoren genauso einfach dar, wie vorher bei den Drehstrom-Asynchronmotoren. Der Anwender gibt die Motordaten vor, stellt die gewünschten Parameter für den Betrieb ein und der Motor arbeitet genau in seinem optimalen Betriebspunkt. Dabei hilft das intuitiv zu bedienende grafische Display, das eine alphanumerische Darstellung aller Größen erlaubt. Es gibt im laufenden Betrieb jederzeit den aktuellen Status des angeschlossenen Motors wieder und erlaubt dem Techniker vor Ort, die für ihn notwendigen Daten im Display anzeigen zu lassen – individuell für den jeweiligen Bereich leicht anzupassen.

In der GraftTherme sorgt ein übergeordnetes Leitsystem der Firma Hermes Systeme GmbH für den reibungslosen Betrieb aller Bereiche im Bad. Nach Auswertung aller Messstellen gibt dann das Leitsystem die notwendigen Daten an die „FC 102“-Frequenzumrichter, um die PM-Motoren gemäß be­nö­tig­ter Leistung laufen zu lassen. Die Datenübertragung erfolgt dabei mittels Profibus-Signalen, die der Frequenzumrichter über die entsprechende Schnittstellenkarte auswertet.

EMV-Filter und zusätzlicher Schutz in rauer Umgebung

Um empfindliche Messtechnik nicht zu stören, haben alle VLT-Frequenzumrichter von Danfoss EMV-Filter und Netzdrosseln im Gehäuse integriert. Damit halten sie in jedem Fall die strengen EMV-Grenzen A1/B1 und A2 gemäß der im Betrieb wichtigeren Norm EN 55011 sowie der Produktnorm EN 61800-3. Netzrückwirkungen sind sogenannte Oberschwingungen höherer Frequenz, die durch leitungsgebundene Ausbreitung für Störungen bis hin zu Ausfällen bei Messgeräten oder anderen Verbrauchern im Netz führen können. Aufwendige Verdrahtung mit externen Lösungen zur Reduzierung entfallen.

Gerade bei Anwesenheit von Feuchtigkeit, Nässe oder aggressiven Chemikalien/Gasen wie Chlor können die Platinen in elektronischen Geräten leicht angegriffen werden, was die Lebensdauer verkürzt. Die Danfoss-Umrichter bieten dafür eine zusätzliche Lackierung gemäß 3C3 nach IEC 60721-3-3. Sie schützen die wertvolle und empfindliche Elektronik gegen die negativen Einflüsse aus der Umgebung.

Spaß und Freude mit höchster Energieeffizienz

Freizeit- und Wellnessbäder wie die GraftTherme erfreuen sich großer Beliebtheit. Doch für einen kosteneffizienten Betrieb ist der Einsatz der entsprechenden Anlagentechnik notwendig. Die Stadtwerke Delmenhorst setzen dabei auf modernste Antriebstechnik und erhöhen so für ihre zahlreichen Pumpensysteme die Energieeffizienz auf ein Maximum. Nicht zuletzt auch wegen der VLT-Frequenzumrichter von Danfoss.
