Fettschichtdickenmessung

GSM steht für „Global System for Mobile Communications“. Dieser Begriff wird hauptsächlich mit dem der mobilen Telefonie verbunden: Es ist der weltweit am meis­ten verbreitete Standard für volldigitale Mobilfunknetze. In Deutschland wurde GSM Anfang der 1990er Jahre eingeführt. Mittlerweile nutzen knapp 700 Mobilfunknetze in rund 200 Ländern bzw. Gebieten der Welt und damit knapp 80 % aller Mobilfunkkunden GSM. Das GSM-Modul „ACO MtM“ (Message-to-Mobile) dient bei Abwasserhebeanlagen und Rückstauverschlüssen zur Benachrichtigung über Fehl­funk­tio­nen, Wartungsintervalle und Rückstauereignisse. Besonders geeignet ist es für Fettabscheideranlagen mit ihren strengen Entleerungsvorgaben. Es ist ebenso als Teil von Neuanlagen wie für die Nachrüstung erhältlich.

GSM in Fettabscheidern

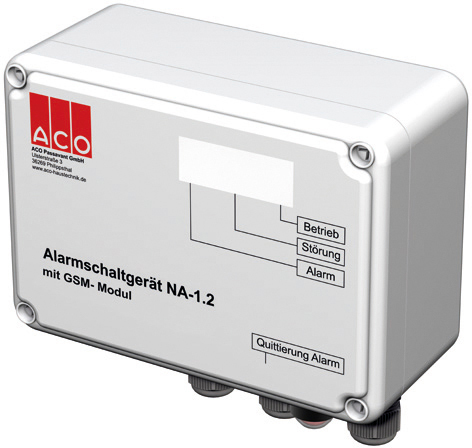

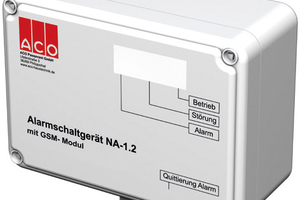

Das GSM-Modul von ACO Haustechnik hat sechs digitale und zwei analoge Eingänge (4 bis 20 mA und 0 bis 10 V), zwei Relaiskontakte (um z.B. eine Steuerung aus der Ferne während eines Serviceeinsatzes zu verriegeln) sowie einen 12-V-Alarmausgang (z.B. für den direkten Anschluss einer Alarmleuchte oder -hupe). Die Konfiguration des GSM-Moduls vor der Inbetriebnahme muss nicht zwingend vor Ort, sondern kann im Büro erfolgen. Erst bei der Einrichtung und beim Anschluss des Systems wird die SIM-Karte eingelegt, PIN und/oder Name des Objekts in der Steuerung hinterlegt, ebenso wie die verschiedenen Alarme (mit frei konfigurierbaren Störmeldungen) und Telefonnummern (z.B. des Facility Managers und/oder der Servicepartner).

Jeder Alarm lässt sich spezifischen Einzel- oder Gruppen-Empfängern zuordnen. Auch die Art der Meldung (SMS oder E-Mail) sowie die zeitliche Abfolge (bei mehreren Empfängern) ist individuell einstellbar, ebenso wie die jeweils erforderliche Empfangsbestätigung (z.B. Antwort per SMS).

Typische Einsatzfälle

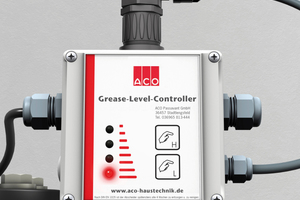

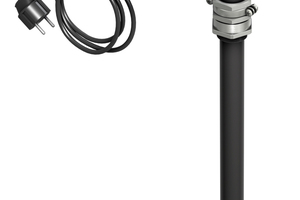

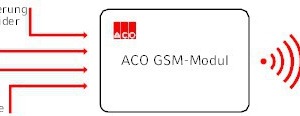

Eine typische Aufgabe des GSM-Moduls von ACO Haustechnik ist die automatische Alarmierung durch ein Fettschichtdicken-Messgerät in einem Fettabscheider. Nach DIN 4040-100 und DIN EN 1825-2 sind Schlammfang und Abscheider von Fettabscheideranlagen mindestens einmal im Monat, vorzugsweise zweiwöchentlich vollständig zu entleeren und zu reinigen – unabhängig von der tatsächlichen Fettschichtdicke. In Absprache mit der zuständigen Behörde sind jedoch längere Entleerungszyklen möglich, sofern ein geringerer Fett- und Schlammanfall nachgewiesen werden kann. Dieser Nachweis erfolgt durch eine Dokumentation im Betriebsbuch, dessen Einträge im Zuge der regelmäßigen Überprüfungen erfolgen. Zur Messung von Schlammhöhe und Fettschichtdicke sind Fettabscheider herkömmlicher Bauart mit Schaugläsern zur Sichtkontrolle ausgestattet. Bei modernen Geräten erfolgt die Messung automatisch durch ein Fettschichtdicken-Messgerät – für die Übertragung der Daten sorgt das GSM-Modul: Es greift vom Messgerät potentialfrei drei Kontakte ab (Voralarm, Vollalarm, Störung) und übernimmt die automatische Datenübermittlung, die Benachrichtigung über Entsorgungszyklen und Fehlfunktionen. Umgekehrt funktioniert auch die automatisierte Abfrage der Anlage zu einem beliebigen Zeitpunkt. Sie erfolgt mittels Versand einer vorkonfigurierten SMS an das Gerät, das seinerseits umgehend und automatisch eine aktuelle Statusmeldung zurücksendet.

Folgeschäden vermeiden

Die automatisierte Weiterlei­tung von Stör- und Ereignis­mel­dungen erlaubt eine schnelle Reaktion und damit die Vermeidung von Folgeschäden an Gebäuden und Anlagen. „ACO MtM“ (Message-to-Mobile) zeichnet sich durch Multi-User-Fähigkeit (bis zu fünf Empfänger konfigurierbar), Netzunabhängigkeit (Akku-Betrieb bei Stromausfall) sowie durch eine einfache Bedienung und Einrichtung per Laptop (lizenzfreie Software mit nutzerfreundlicher Bedienoberfläche) aus. Die Einrichtung kann auf Wunsch durch ACO Haustechnik erfolgen: entweder online oder durch einen technischen Berater vor Ort.
