Wand- und Deckendurchbrüche generieren

Durchbruchsplanung im BIM

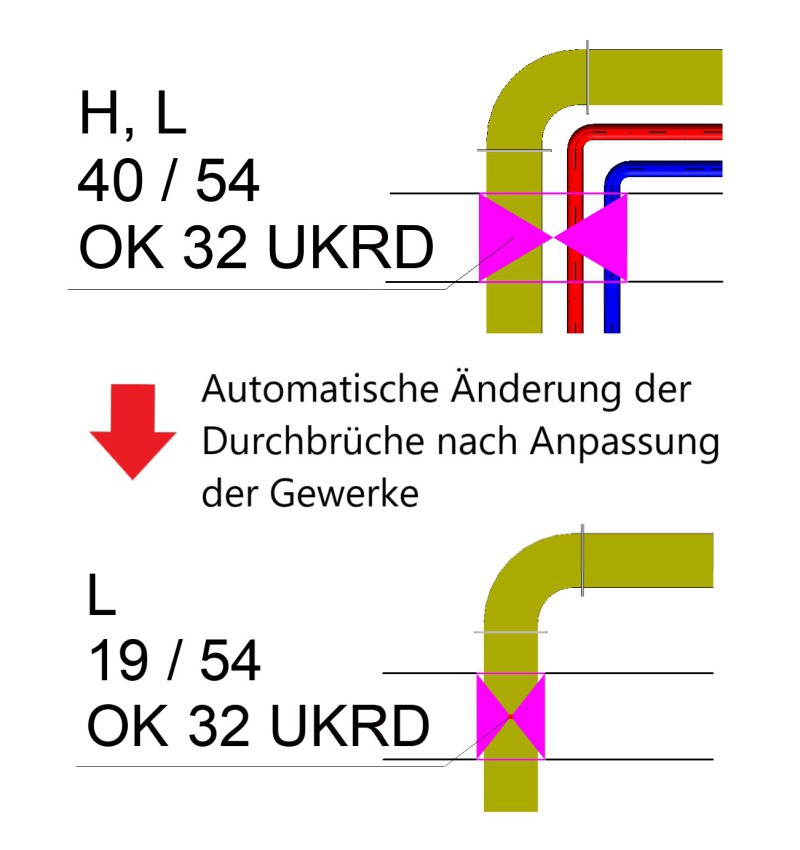

Automatische Neugenerierung des Durchbruchs und der Beschriftung  der enthaltenen Gewerke, Höhenkoten und Dimensionen nach Änderungen im Modell. Foto: Mh-Software
Automatische Neugenerierung des Durchbruchs und der Beschriftung  der enthaltenen Gewerke, Höhenkoten und Dimensionen nach Änderungen im Modell.
Foto: Mh-Software

mh-Software stellt die Durchbruchsplanung im BIM vor: Es können Wand- und Deckendurchbrüche im Modell markiert und deren Abmessungen generiert werden. Das Festlegen der Durchbrüche im Modell geschieht so: In der Nähe von Rohren und Kanälen werden in den Wänden bzw. Decken lediglich Systemlinien platziert. Die im Modell erzeugten Durchbrüche sind Grundlage für die automatische Plangenerierung.

Ändert sich die Lage oder die Dimension von Rohren und Kanälen oder werden zusätzliche Rohre oder Kanäle hinzugefügt oder vorhandene entfernt, passt sich der Durchbruch automatisch an. Wahlweise werden...
