Druckneutrale, dezentrale Lüftungsanlage

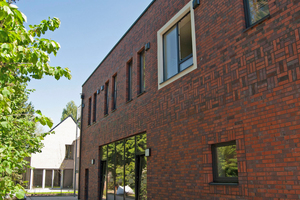

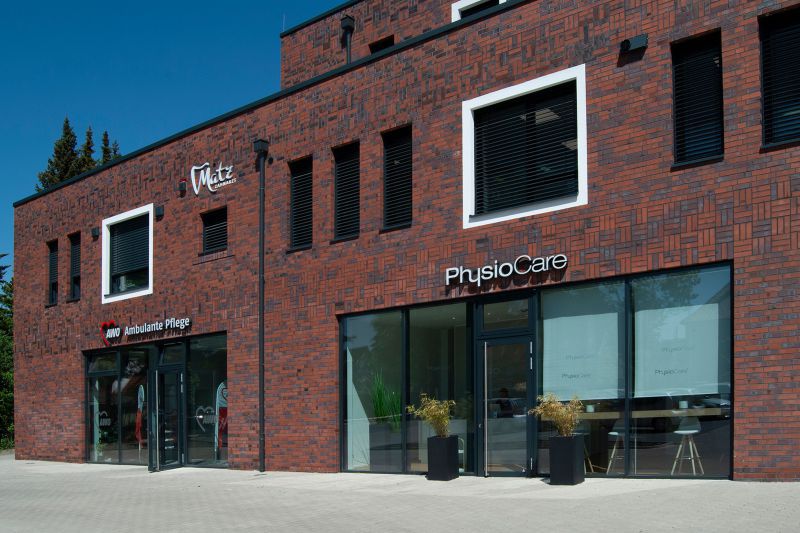

Beim Neubau eines Gebäudes in Oldenburg, das u.a. die Zahnarztpraxis von Alexander Matz beherbergt, war es wichtig, dass das Lüftungssystem bestimmte Kriterien erfüllt und sich bequem vom Praxisteam bedienen lässt. Speziell in Arztpraxen, in denen sich für gewöhnlich viele Patienten aufhalten, ist ein regelmäßiger Luftwechsel deshalb wichtig. Zudem wurde die Erfüllung der DIN 4109 mit einer nutzerunabhängigen Lüftungsanlage und einer einfachen Betreuung durch das Praxispersonal vorausgesetzt.  Erschwerend kommt hinzu, dass aufgrund des Schutzes der Privatsphäre hier die DIN 4109 einzuhalten ist: Auch Innentüren und -wände müssen demnach schalldicht sein, um die Privatsphäre des Patienten zu schützen. Ein Luftwechsel über die Türunterschnitte sollte vermieden werden.

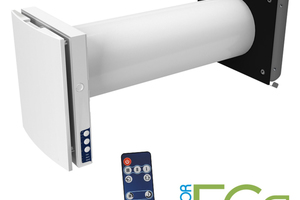

Die Bauherren fanden bei der Blauberg Ventilatoren GmbH eine passende Lösung. Das dezentrale Lüftungsgerät „Vento Expert Duo A30-1 W“ arbeitet druckneutral, sodass die geforderte Schallschutznorm eingehalten werden kann. Zudem lässt es sich anwenderfreundlich per Smartphone über das praxiseigene WLAN steuern – bei Bedarf ist somit jeder Raum einzeln kontrollierbar.

Erfüllung der Schallschutznorm

 „Für Fälle, in denen für die Einhaltung der Schallschutznorm ein druckneutraler Betrieb benötigt wird, haben wir die Einzelraumlüftungsanlage ‚Vento Expert Duo A30-1 W‘ entwickelt“, erläutert Martin von Dall’Armi, Geschäftsführer der Blauberg Ventilatoren GmbH. Die Einzelraumlüftungsanlage erzielt eine Förderleistung von bis zu 30 m³/h und einen Wärmerückgewinnungsgrad von bis zu 85 %, wodurch nur sehr wenig Heizenergie verloren geht. Zudem verfügt er über einen integrierten Feuchtesensor, sodass sich die Lüftungsanlagen dem lokalen Lüftungsbedarf automatisch anpassen, wie dies bei einer erhöhten Raumfeuchtigkeit der Fall ist. Die Anlage sorgt somit für die Einhaltung der Schallschutznorm, ohne zusätzlichen Aufwand, und lüftet druckneutral ohne zusätzlich Türunterschnitte zu fordern. Außerdem garantieren sie einen besonders leisen Betrieb.

Einfache Installation, Bedienung und Wartung

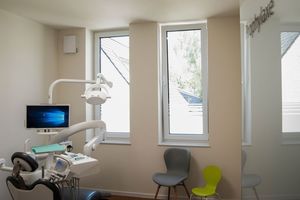

Die Lüftungsanlagen fügen sich mit ihrem durchdachten Design unauffällig in die einzelnen Räume ein. Auf externe Bedienfelder wurde bewusst verzichtet. Um dennoch die Anlagen in allen Räumen regeln zu können, wurden die praxisinternen WLAN-Netze und die damit verbundenen Smartphones mit der „Vento App“ ausgerüstet.

Dies kam auch dem Installateur zugute. „Da keine externen Bedienfelder notwendig waren, konnte die Verdrahtung relativ einfach bewerkstelligt werden“, äußert sich Bernd Glöe, Koop Haustechnik GmbH & Co. KG aus Löningen, zu den Einbaumaßnahmen, die auch die Elektroinstallation umfassten. Für die Energieeffizienz stellt die Arztpraxis, im Sommern, nachts auf Querluftbetrieb um, um die kühle Luft auszunutzen. Die Luft ist ausreichend um tagsüber ohne zusätzliche Klimaanlage auszukommen.

App-Steuerung: Einrichtung durch Zusammenarbeit mit der IT

Die Firma Koop Haustechnik war im Mai 2016 über einen Handelspartner von Blauberg Ventilatoren GmbH damit beauftragt worden, nach ausführlicher Beratung, das Lüftungssystem in der Zahnarztpraxis mittels kleiner Kernlochbohrungen zu installieren. Die Ausführung erfolgte von Juli 2016 bis November 2017. Eingebaut wurden insgesamt 20 Geräte in zehn Räumen: in sechs Behandlungszimmern, zwei Büros, einem Aufenthaltsraum sowie dem Wartezimmer. Nach Abschluss der Installation übernahm der Außendienst von Blauberg Ventilatoren die technischen Arbeiten. Eine kleine Hürde waren die WLAN-Netzwerke, von denen es in der IT-Praxis gleich mehrere gibt. Es wurden, in Abstimmung mit dem IT-Verantwortlichen, extra einzelne Gruppen, in die die Geräte eingeteilt wurden, eingerichtet. Durch die jeweilige Benennung der Gruppen kann die Lüftung in jedem Zimmer individuell und raumspezifisch reguliert werden. Schließlich führte der Außendienst des Herstellers eine Schulung des Praxisteams über die Steuerung durch und beantwortete etwaige Fragen. Auch nach der Inbetriebnahme gibt der Hersteller bei Bedarf Tipps zum effizienten Lüften und schickt das Außendienstteam in die Praxis, etwa um Nachjustierungen durchzuführen.
