Wohnprojekt Alter Stadthafen Oldenburg

Wärmerückgewinnung aus dem Abwasserkanal
Bei der Bebauung Alter Stadthafen Oldenburg (Realisierung 2015 bis 2018) werden bis zu 20.000 m² Wohnfläche mit Abwasserwärme beheizt. Grafik: Kubus Immobilien
Bei der Bebauung „Alter Stadt­hafen Oldenburg“ (Realisierung 2015 bis 2018) werden bis zu 20.000 m² Wohnfläche mit ­Abwasserwärme beheizt.
Grafik: Kubus Immobilien

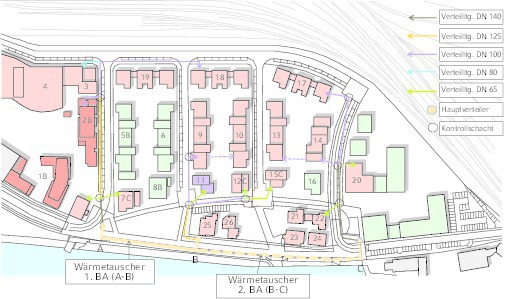

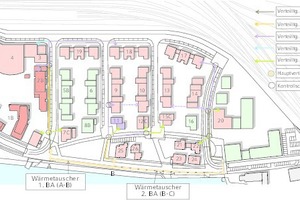

Wohnquartier Alter Stadthafen Oldenburg, Lageplan 1. und 2. Bauabschnitt mit dem System zum Gewinnen und Verteilen der Abwasserwärme. Quelle: Energie-Haus-Halt
Wohnquartier Alter Stadthafen Oldenburg
Lageplan 1. und 2. Bauabschnitt mit dem System zur Gewinnung und Verteilung der Abwasserwärme.
Quelle: Energie-Haus-Halt

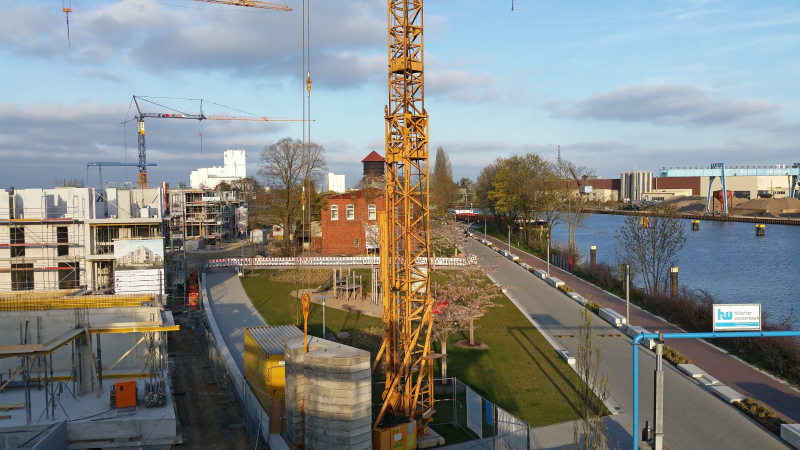

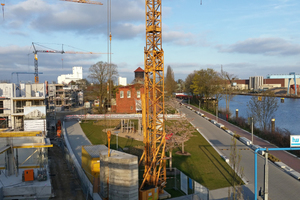

Der Alte Stadthafen in Oldenburg ist ein Siedlungsprojekt mit ca. 20.000 m² Wohnfläche nach Abschluss voraussichtlich Ende 2018. Die Wärmeversorgung kommt aus dem Abwasserkanal. Foto: Uhrig Kanaltechnik
Der „Alte Stadthafen Oldenburg“ ist ein Siedlungsprojekt mit ca. 20.000 m² Wohnfläche nach Abschluss – voraussichtlich Ende 2018. Die Wärmeversorgung kommt aus dem Abwasserkanal.
Foto: Uhrig Kanaltechnik
Abwärme aus Abwasser wird hier durch Wärmeübertrager auf der Kanalsohle gewonnen. Elemente von 1 m Länge werden zu einem System verbunden. Entzugsleistung 2,03 kW/m² am unteren Auslegungspunkt. Foto: Uhrig Kanaltechnik
Für den Entzug der Wärme aus dem Abwasser werden Elemente von 1 m Länge auf der Kanalsohle zu einem Wärmeübertragersystem verbunden.
Foto: Uhrig Kanaltechnik

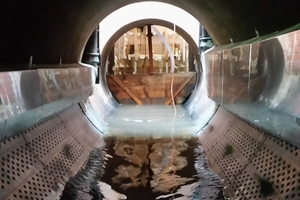

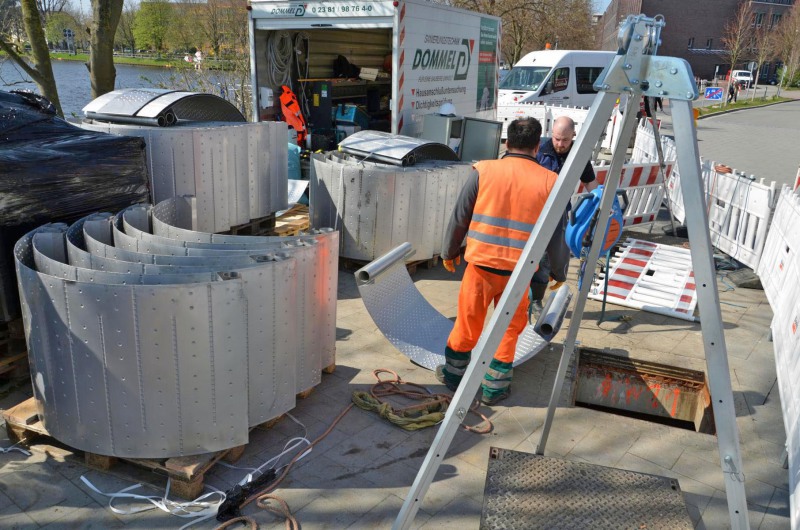

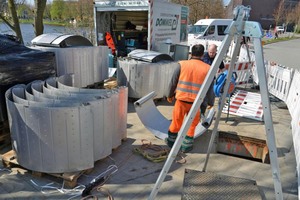

Nachträglicher Einbau des Wärmeübertragersystems (Fabrikat Therm-Liner Bauform B) Elemente von 1 m Länge werden durch die Firma Werner Vollert im Kanal zu einem System verbunden. Foto: Stadt Oldenburg
Der nachträgliche Einbau des Wärmeübertragersystems (Fabrikat „Therm-Liner“ Bauform B) erfolgte durch die Firma Werner Vollert.
Foto: Stadt Oldenburg

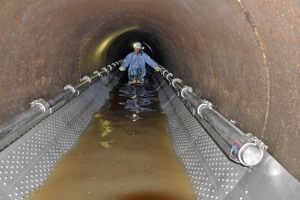

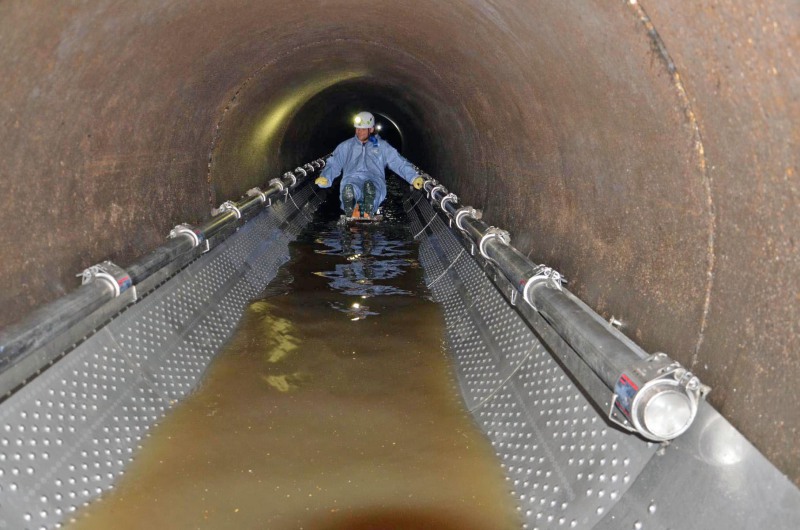

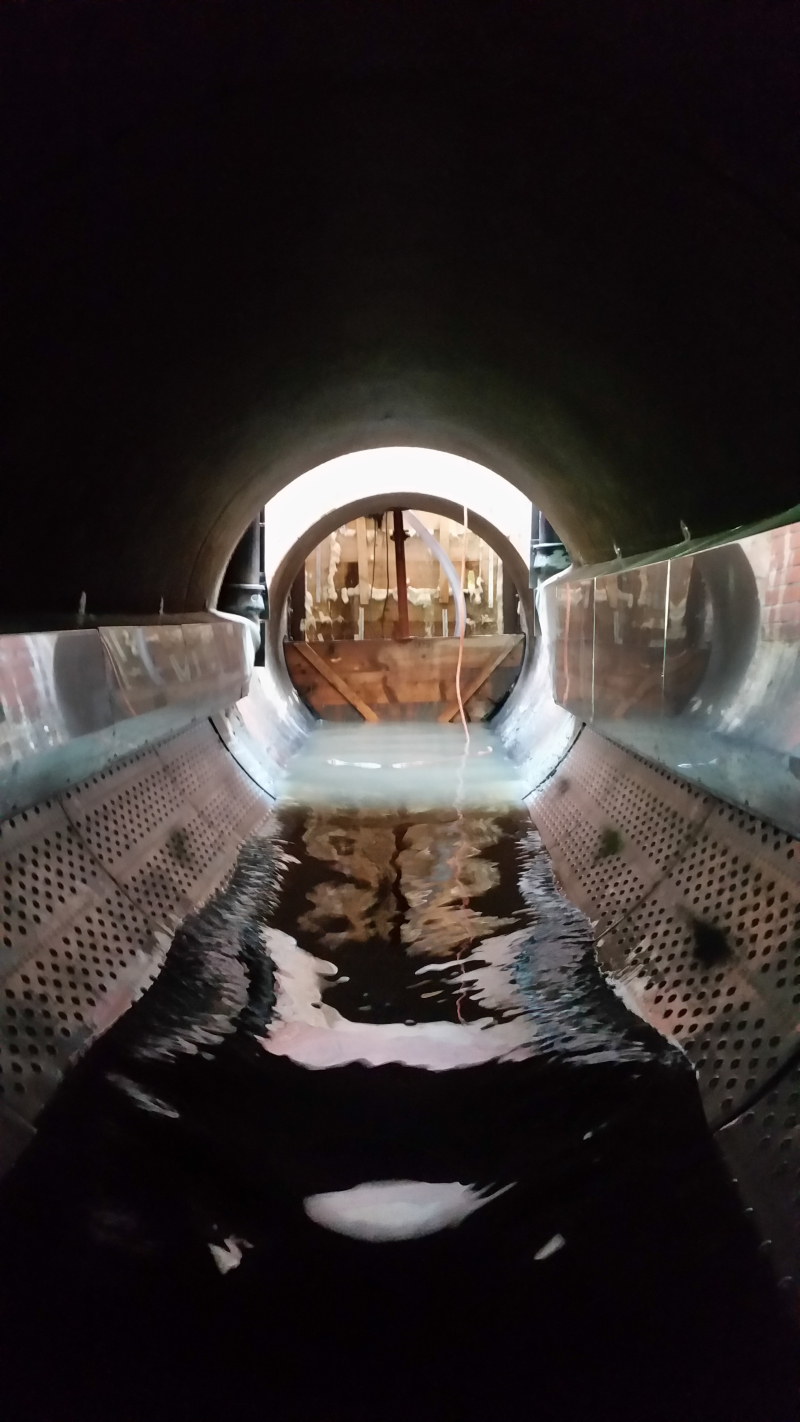

Die 86 m lange Wärmeübertragerstrecke im Mischwasserkanal mit 1,5 m Durchmesser liefert die Wärme für den 1. Bauabschnitt des neuen Wohnquartiers Alter Stadthafen. Foto: Uhrig Kanaltechnik
Die 86 m lange Wärmeübertragerstrecke im Mischwasserkanal mit 1,5 m Durchmesser liefert die Wärme für den 1. BA des neuen Wohnquartiers.
Foto: Uhrig Kanaltechnik

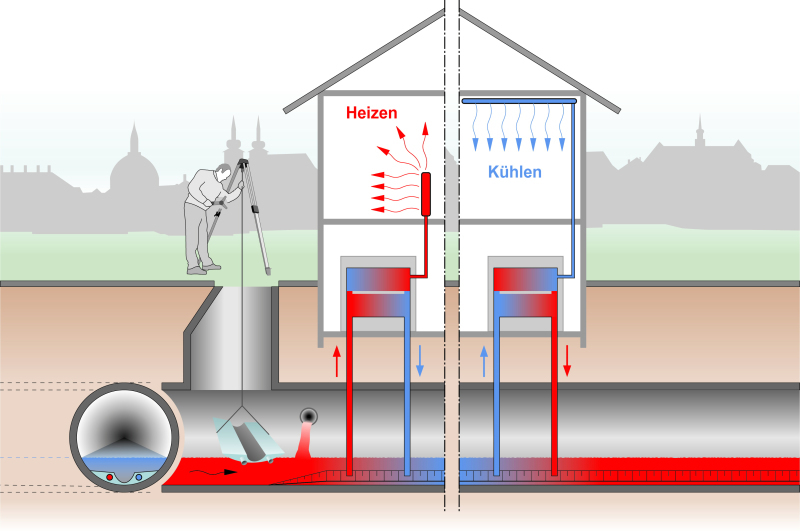

Wird im Sommer Kühlleistung benötigt, dann wird aus der Wärmepumpe eine Kältemaschine und aus dem Abwasser eine ?Kältequelle?. Grafik: Uhrig Kanaltechnik
Wird im Sommer Kühlleistung benötigt, dann wird aus der Wärmepumpe eine Kältemaschine und aus dem Abwasser eine „Kältequelle“.
Grafik: Uhrig Kanaltechnik

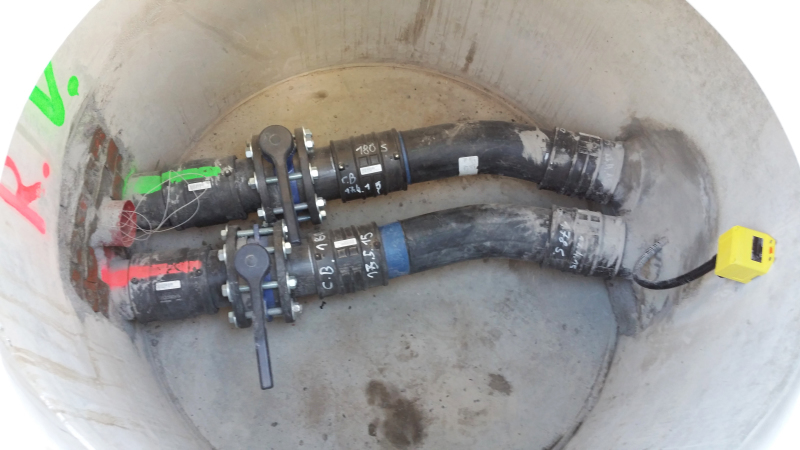

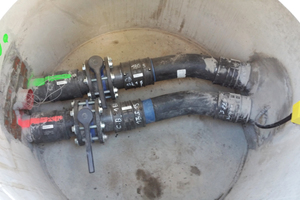

Revisionsschacht mit Vor- und Rücklauf des Wärmeübertrager-Systems zwischen Kanal und Wärmepumpen. Foto: Dommel
Revisionsschacht mit Vor- und Rücklauf des Wärmeübertragersystems zwischen Kanal und Wärmepumpen
Foto: Dommel

Die Abwärme aus der Kanalisation kann mit Wärmeübertragern und Wärmepumpen ohne Weiteres für die Versorgung der Heizung und Warmwasserbereitung in Gebäuden nutzbar gemacht werden. Wie immer wächst die Wirtschaftlichkeit mit der Anlagen­dimension. Deshalb schaut die Branche derzeit auf das bundesweit größte Projekt dieser Art, das neue Wohnviertel „Alter Stadthafen Oldenburg“.

Das erste Gebäude mit 52 Wohneinheiten im Oldenburger Projekt „Alter Stadthafen“ ging im September 2015 an das Versorgungsnetz der zentralen Wärmequelle aus dem Abwasserkanal. Eine Wärmepumpe erzeugt die erforderliche Heiztemperatur aus der kontinuierlich gelieferten Wärme des Kanals. Insofern gibt es Ähnlichkeit mit der Nutzung von Erdwärme, allerdings ist die Abwasserwärmenutzung etwa 25 % effektiver durch eine höhere durchschnittliche Jahrestemperatur und die längere Verfügbarkeit.

Drei weitere Gebäude folgten in der Zeit von Dezember 2015 bis Januar 2016. Nach Abschluss der gesamten...
