Schule im Passivhaus-Standard

Moderne Haustechnik sorgt für optimales Raumklima

Bild: Sauter

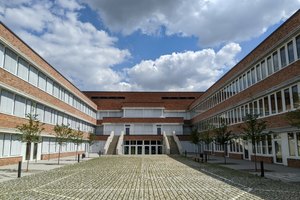

Der H-förmige Neubau der Johann-Pachelbel-Realschule und staatlichen Fachoberschule II in Nürnberg (hier der Innenhof) verfügt über 21.500 m² Bruttogeschossfläche

Bild: Sauter

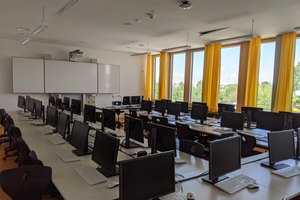

Die Klimatisierung der Klassenzimmer erfolgt mittels Heiz- und Kühldecken, ergänzt durch Einzelraum-Lüftungsgeräte. Frischluftmenge und Luftqualität sind dabei so eingestellt, dass sie der Gesundheit und dem Leistungsvermögen der Schüler zuträglich sind.

Bild: Sauter

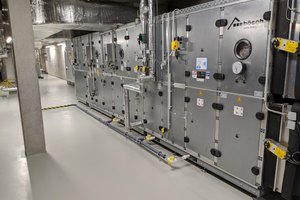

Eine der RLT-Anlagen im Gebäudekomplex

Bild: Sauter

Eine energieeffiziente Wärme- und Kälteerzeugung, eine Photovoltaik-Anlage, eine kontrollierte Lüftung und eine moderne Gebäudeautomation mit Energiemanagement gehören zum nachhaltigen Energiekonzept

Bild: Sauter

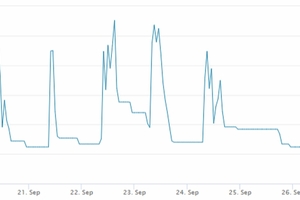

Diagramm zum CO₂-Verlauf in einem typischen Klassenzimmer im September 2021. Die Raumluftqualität bleibt die ganze Woche hinweg unter dem Grenzwert von 1.000 ppm.

Bild: Sauter

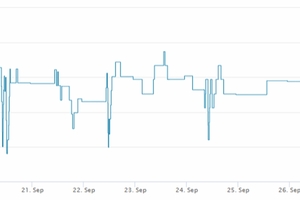

Neben dem CO₂-Gehalt in der Luft lässt sich auch der Temperaturverlauf in den Zimmern in der Gebäudemanagementsoftware „Sauter Vision Center“ anzeigen

Bild: Sauter

Claudius Reiser, Produktmanager Energieeffizienzmaßnahmen bei Sauter Deutschland

Bild: Sauter

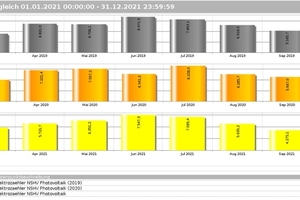

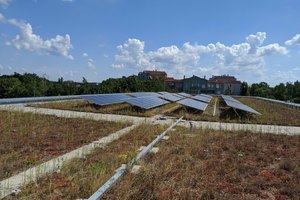

Der gesamte Strombezug des Gebäudes im Jahr 2020 belief sich auf knapp 535 MWh. Die Wärmepumpe hatte daran einen Anteil von 47,0 MWh. Die Photovoltaik-Anlage erzeugte im selben Jahr einen Ertrag von circa 54,5 MWh. Demnach wird auf dem Dach des Schulkomplexes mehr Strom erzeugt, als für den Betrieb der Wärmepumpe benötigt wird, die 60 bis 79 Prozent des Wärmebedarfs der Schule bereitstellt.

Bild: Sauter

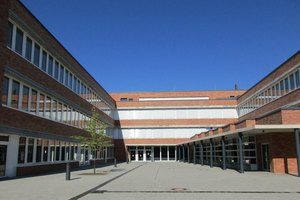

Der Schulkomplex, dessen Bau vom Nürnberger Stadtrat 2014 in Form einer Öffentlich-Privaten Partnerschaft (ÖPP) beschlossen wurde, setzt neue Maßstäbe hinsichtlich Energieverbrauch und Lernkomfort

Bild: Sauter

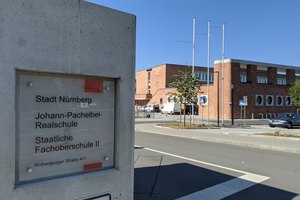

Die Gebäude an der Rothenburger Straße 401 in Nürnberg wurden 2017 fertiggestellt

Bild: Sauter

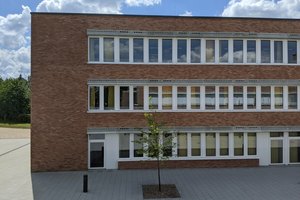

Der Bau zeichnet sich optisch durch eine vorgehängte, hochwärmegedämmte Ziegelfassade aus

Bild: Sauter

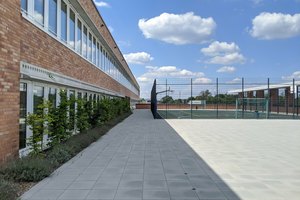

All-Wetter-Platz über der Turnhalle

Bild: Sauter

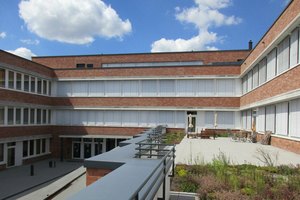

Die Schule wurde durch das Bauunternehmen Georg Reisch GmbH & Co. KG aus Bad Saulgau nach Entwürfen des Stuttgarter Architekturbüros Lederer Ragnarsdóttir Oei (LRO) im Passivhaus-Standard errichtet. Im Bild: Balkon über der Mensa vor dem Lehrerzimmer

Bild: Sauter

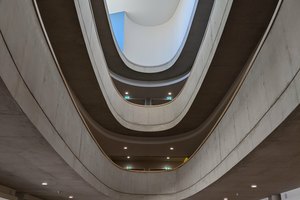

Lichtkuppel in der Aula

Bild: Sauter

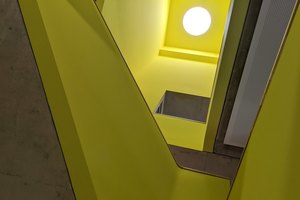

Treppenhaus mit farblichen Kontrasten

Bild: Sauter

Die Johann-Pachelbel-Realschule und staatliche Fachoberschule II in Nürnberg ist mit einer hochmodernen Haustechnik ausgestattet, deren nachhaltiges Energiekonzept Erdwärmenutzung, Eigenstromerzeugung, mechanische Lüftung und eine moderne Gebäudeautomation mit Energiemanagement zur optimalen Regelung und Kontrolle beinhaltet. So wird u.a. eine CO₂-Überwachung und passende Frischluftmenge gewährleistet. Auf Wunsch lässt sich die Raumluft auch per Knopfdruck „durchspülen“, dann findet ein kompletter Raumluftaustausch innerhalb von nur 15 Minuten statt. Die Überwachung und exakte Analyse aller Vorgänge wird dabei für jedes einzelne Klassenzimmer von der Gebäudeleittechnik übernommen.

Laut Statista gab es in Deutschland im Schuljahr 2019/2020 insgesamt 32.332 allgemeinbildende Schulen. Viele davon sind in Gebäuden untergebracht, die in die Jahre gekommen sind und damit heutigen Anforderungen an Energieeffizienz und lernfördernde Raumbedingungen nicht mehr genügen. Die Immobilien verbrauchen alters- und bauartbedingt oft überdurchschnittlich viel Energie für Heizung sowie Strom. Zudem beeinträchtigt das häufig schlechte Raumklima das Leistungsvermögen der Schüler, z. B. durch eine Überwärmung im Sommer oder eine durch unzureichende Lüftung bedingte zu hohe CO₂-Konzentration....
