Neue Aufzugstechnik senkt Energiekosten um 80 %
Getriebeloses Antriebssystem und Rückspeisung
Bei einer internationalen Einrichtung in München wurden 21 Aufzugsanlagen umfassend modernisiert. Ziel war es, die Energieeffizienz zu erhöhen und den Betrieb zukunftsfähig auszurichten. Zum Einsatz kamen dabei moderne, getriebelose Antriebssysteme mit integrierter Energierückspeisung.
Die Aufzugsanlagen einer zwischenstaatlichen Einrichtung in München mit über 3.000 Mitarbeitenden sind täglich stark frequentiert. Um den Komfort zu erhöhen und die Energieeffizienz signifikant zu verbessern, entschied sich die Leitung der Organisation zur umfassenden Modernisierung von 21 Aufzugsanlagen. Die bestehenden Aufzüge verfügten über Nennlasten zwischen 1.250 und 2.000 kg, erreichten Geschwindigkeiten von bis zu 1,6 m/s und Förderhöhen bis zu 31,7 m. Aufgrund des hohen Besucheraufkommens war eine dauerhaft hohe Verfügbarkeit unerlässlich.
Energierückspeisung und Lastausgleich

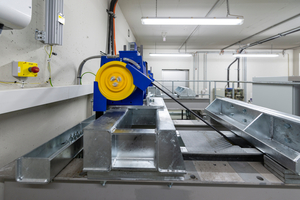

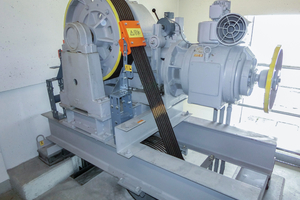

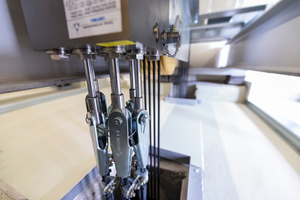

Zunächst empfahl der beauftragte Aufzugsfachplaner den Einsatz bewährter Antriebstechnik mit Getriebe. Das ausführende Unternehmen, Butz Aufzüge, erkannte das erhebliche Potenzial für mehr Nachhaltigkeit und schlug eine zukunftsweisende Alternative vor: getriebelose Aufzugsantriebe. Diese Antriebe arbeiten besonders im häufig genutzten Teillastbereich deutlich effizienter. Ergänzend kamen kunststoffummantelte Seile zum Einsatz, die eine kompaktere und ressourcenschonendere Antriebseinheit ermöglichen. Das zusätzlich eingesetzte Balance-System sorgt für einen hundertprozentigen Lastausgleich der Seile untereinander. Statt herkömmlicher Bremswiderstände wurden zudem Netzrückspeiseeinheiten installiert. Normalerweise wird die bei generatorischer Fahrt entstehende Energie in Wärme umgewandelt und heizt den Maschinenraum unnötig auf. Die neue Rückspeisetechnik führt diese Energie stattdessen direkt ins Gebäudenetz zurück, wo sie anderen Verbrauchern zugutekommt.

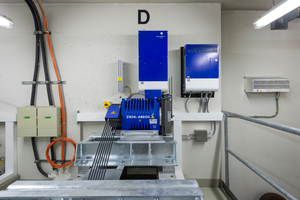

Bauherr und Fachplaner folgten dem zukunftsorientierten Konzept des Aufzugherstellers – jedoch ohne Kompromisse bei Qualität, Zuverlässigkeit und Service. Die getriebelosen „ZAtop“-Antriebe und schützlosen „ZAdyn“-Umrichter des Herstellers Ziehl-Abegg sind in verschiedenen Projekten bereits im praktischen Einsatz. Für eine störungsfreie Integration in die bestehende Gebäudetechnik wurden Netzrückspeiseeinheiten vom Typ „ZArec“ gewählt – mit einem besonders sauberen Stromrückfluss (nur 5 % Oberwellenanteil). Zudem lassen sich aktuelle Stromwerte und der kumulierte Rückspeisewert jederzeit auslesen. Die Installation der Systeme verlief komplikationsfrei – der Betrieb erfolgt vollautomatisch.
Wissenschaftlich evaluierte Energieeinsparung
Die Ergebnisse wurden von einer der forschungsstärksten Hochschulen für angewandte Wissenschaften unabhängig bestätigt: Vor der Modernisierung lag der Energieverbrauch bei 13.262 kWh pro Seilaufzug und Jahr, insgesamt 278.502 kWh jährlich bei 21 Anlagen. Nach der Erneuerung reduzierte sich dieser Wert auf lediglich 2.225 kWh pro Aufzug, also insgesamt 46.725 kWh pro Jahr.
Das entspricht einer Einsparung von rund 231.800 kWh jährlich – also über 80 % weniger Energieverbrauch – ein ökologischer und wirtschaftlicher Erfolg gleichermaßen. Die jährliche CO2-Einsparung beträgt rund 85 t, die monetäre Einsparung etwa 81.200 €, basierend auf einem Strompreis von 35 ct/kWh. Das Projekt belegt, dass sich durch den Einsatz optimierter Komponenten in der Aufzugstechnik nachhaltige Verbesserungen und Kosteneinsparungen erzielen lassen.
