Wärmepumpen nutzen Kanalwärme

Wirtschaftlichkeit eines besonderen Nahwärmenetzes

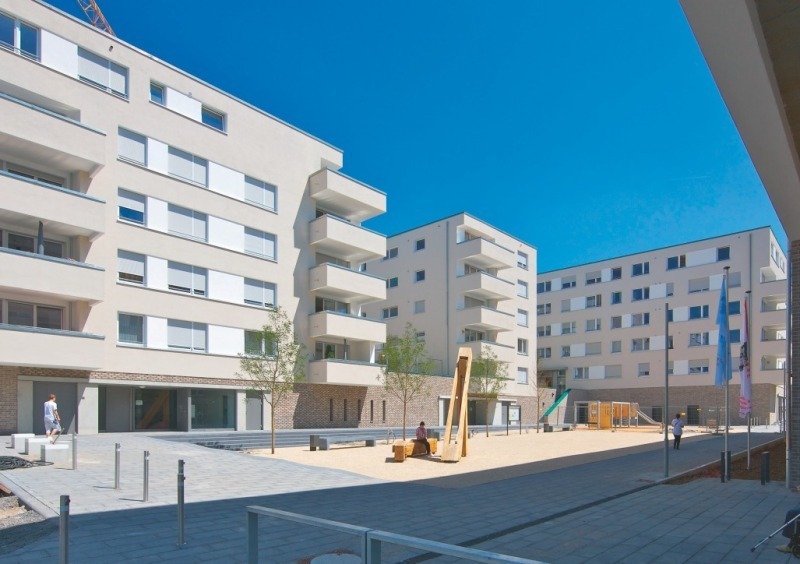

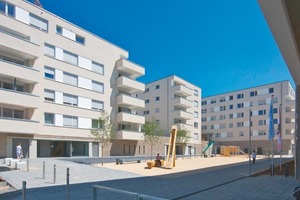

Zwischen 2009 und 2012 wurden im Baugebiet „Seelberg-Wohnen“ sechs Mehrfamilienhäuser mit 111 Eigentumswohnungen erstellt Foto: EGS-plan
Zwischen 2009 und 2012 wurden im Baugebiet „Seelberg-Wohnen“ sechs Mehrfamilienhäuser mit 111 Eigentumswohnungen erstellt
Foto: EGS-plan

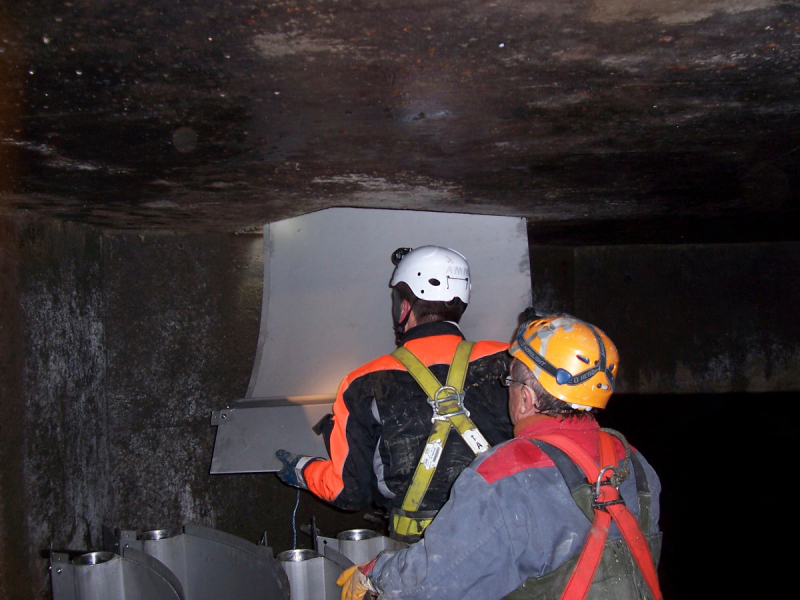

Kanalwärmetauscher „Therm-Liner Typ B“ Fabrikat Uhrig werden als 1 m lange Elemente zur Montage durch einen Schacht in den Kanal gegeben Foto: EGS-plan
Kanalwärmetauscher „Therm-Liner Typ B“ Fabrikat Uhrig werden als 1 m lange Elemente zur Montage durch einen Schacht in den Kanal gegeben
Foto: EGS-plan

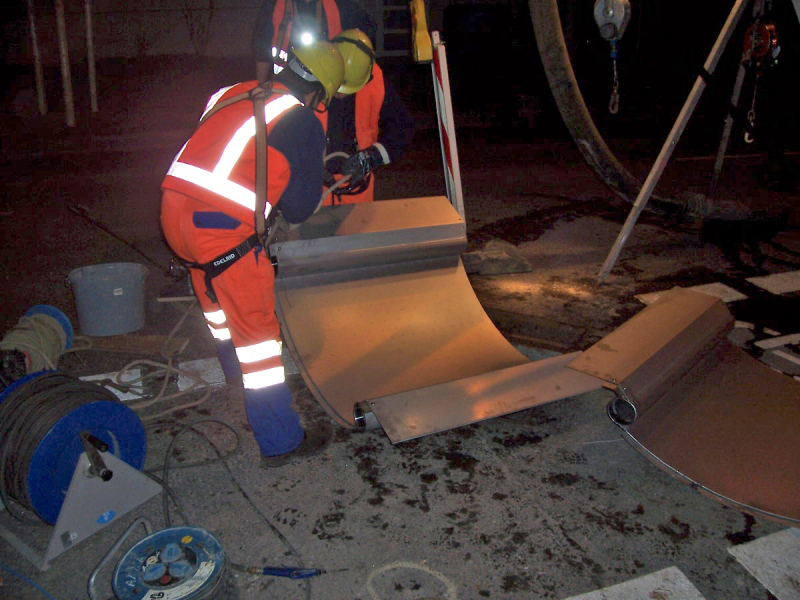

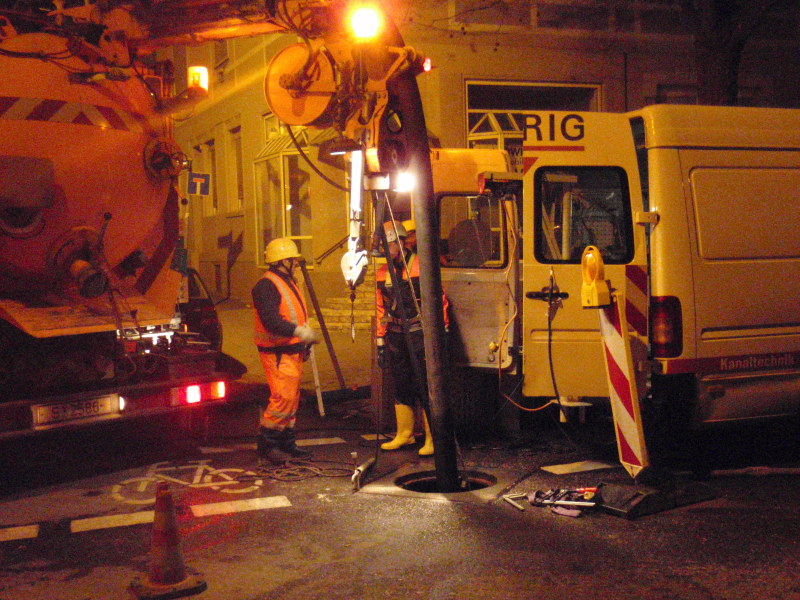

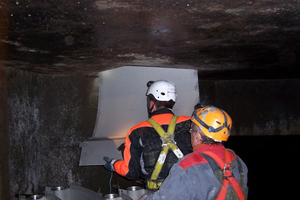

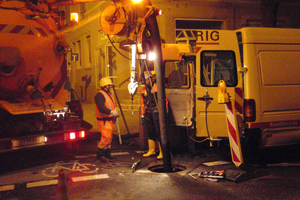

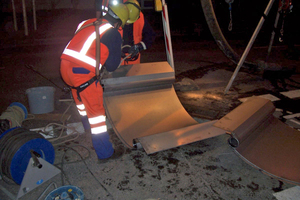

Montage der Wärmetauscherstrecke von 76 m Länge im Kanal während der Nacht, mit engem Zeitfenster wegen begrenzter Rückstaumöglichkeit des Abwassers Foto: Uhrig
Montage der Wärmetauscherstrecke von 76 m Länge im Kanal während der Nacht, ...
Foto: Uhrig
Montage der Wärmetauscherstrecke von 76 m Länge im Kanal während der Nacht, mit engem Zeitfenster wegen begrenzter Rückstaumöglichkeit des Abwassers Foto: Uhrig
... mit engem Zeitfenster wegen begrenzter Rückstaumöglichkeit des Abwassers
Foto: Uhrig

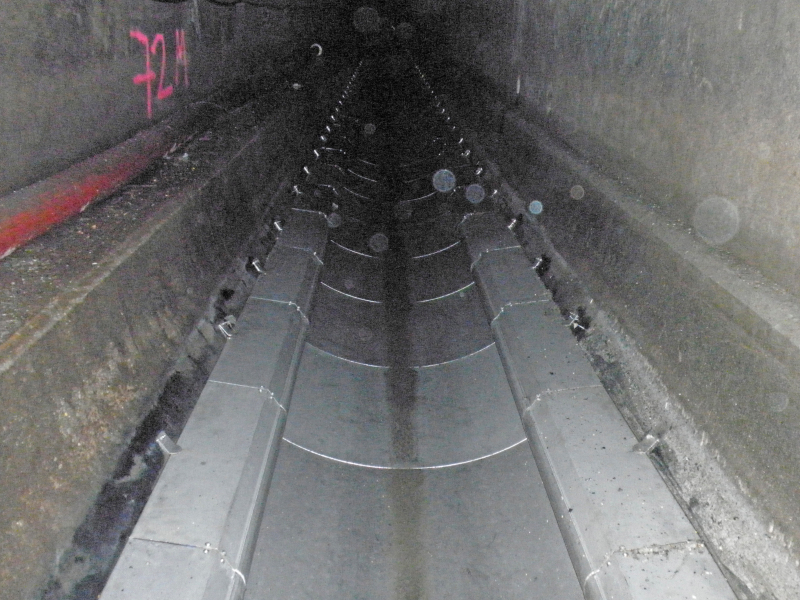

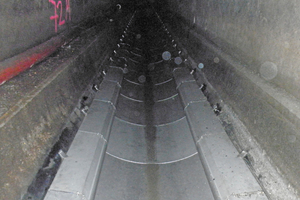

Fertig montierte Wärmetauscherstrecke „Therm-Liner Typ B“, Fabrikat Uhrig, aus 76 1 m-langen Elementen zusammengesetzt Fotos: EGS-plan
Fertig montierte Wärmetauscherstrecke „Therm-Liner Typ B“, Fabrikat Uhrig, aus 76 1 m-langen Elementen zusammengesetzt
Fotos: EGS-plan

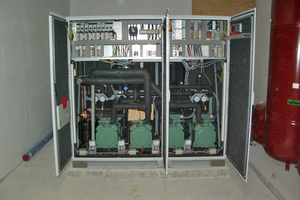

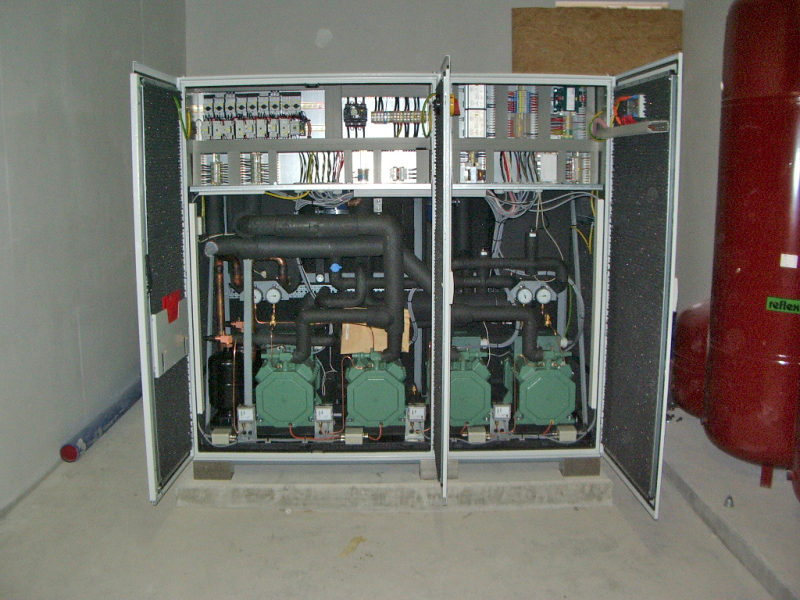

Elektrische Wärmepumpe 170 kW, 4-stufig, Fabrikat Simaka, den Betriebsstrom dazu liefert das mit Gas betriebene BHKW Foto: EGS-plan
Elektrische Wärmepumpe 170 kW, 4-stufig, Fabrikat Simaka, den Betriebsstrom dazu liefert das mit Gas betriebene BHKW
Foto: EGS-plan

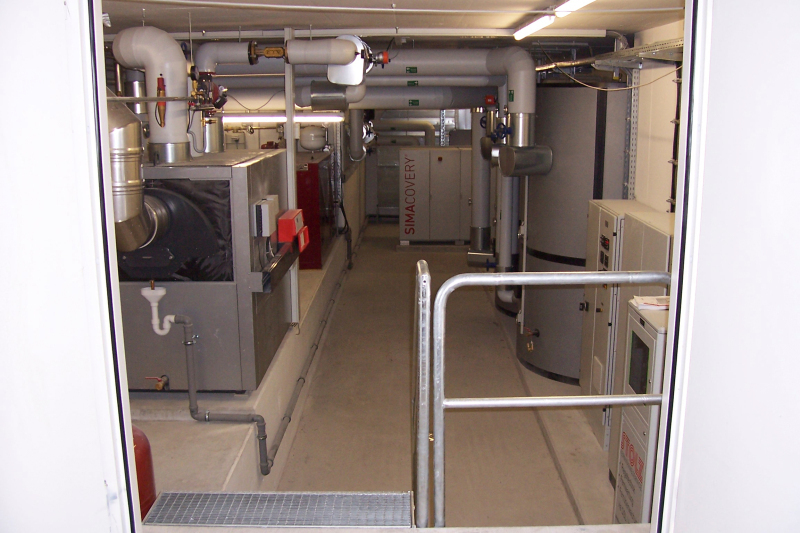

Blick in den Heizraum: Die Heizzentrale besteht aus Niedertemperatur-Gaskessel und BHKW (links), Schaltschränken DDC/BHKW sowie Pufferspeicher und Wärmepumpe (rechts) Foto: EGS-plan
Blick in den Heizraum: Die Heizzentrale besteht aus Niedertemperatur-Gaskessel und BHKW (links), Schaltschränken DDC/BHKW sowie Pufferspeicher und Wärmepumpe (rechts)
Foto: EGS-plan

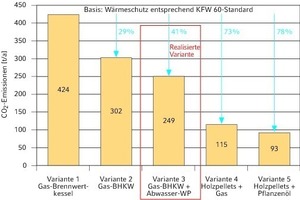

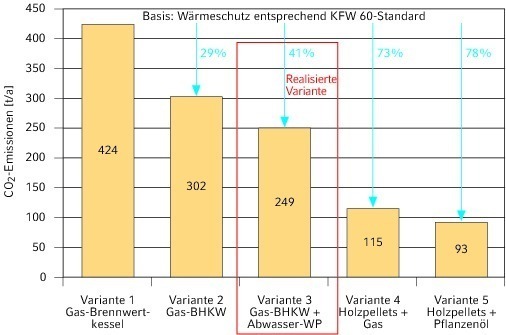

Vergleich der Einsparung von Primärenergie bzw. CO2-Emissionen bei den vier untersuchten Varianten für die Wärmeversorgung Quelle: EGS-plan
Einsparung im Vergleich
Einsparung von Primärenergie bzw. CO2-Emissionen bei den vier untersuchten Varianten für die Wärmeversorgung
Quelle: EGS-plan

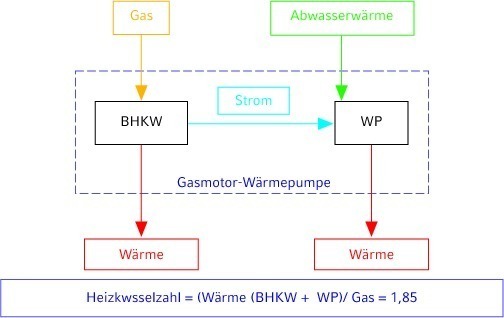

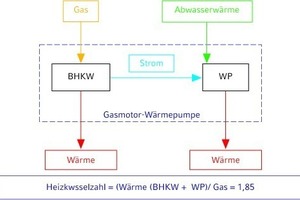

Kombination Gas-BHKW und Elektro-Wärmepumpe, Berechnung der Heizkennzahl Quelle: EGS-plan
Anlagenkombination
Gas-BHKW und Elektro-Wärmepumpe, Berechnung der Heizkennzahl
Quelle: EGS-plan

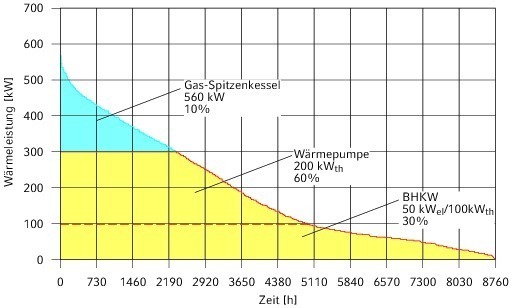

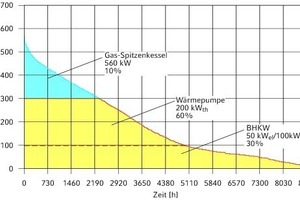

Jahresdauerlinie Wärmeversorgung „Seelberg-Wohnen“ gemäß Energiekonzept; die Anteile der Wärmeerzeuger wurden im Verlauf der Betriebsoptimierung nach wirtschaftlichen Kriterien leicht verändert Quelle: EGS-plan
Jahresdauerlinie Wärmeversorgung
„Seelberg-Wohnen“ gemäß Energiekonzept; die Anteile der Wärme­erzeuger wurden im Verlauf der Betriebsoptimierung nach wirtschaftlichen Kriterien leicht verändert
Quelle: EGS-plan

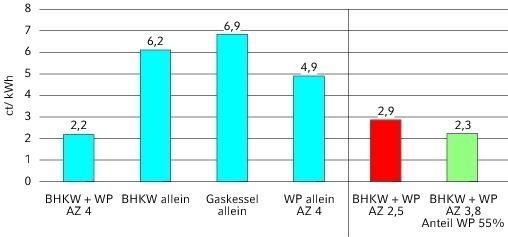

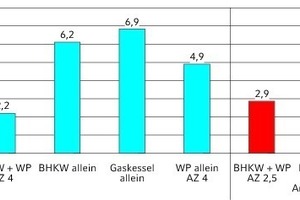

Kosten der unterschiedlichen Wärmeerzeugung je kWh: links vor, rechts nach Betriebsoptimierung durch Veränderung der Sollwerte im Herbst 2012 Quelle: EGS-plan
Kostenvergleich 1
Kosten der unterschiedlichen Wärmeerzeugung je kWh: links vor, rechts nach Betriebsoptimierung durch Veränderung der Sollwerte im Herbst 2012
Quelle: EGS-plan

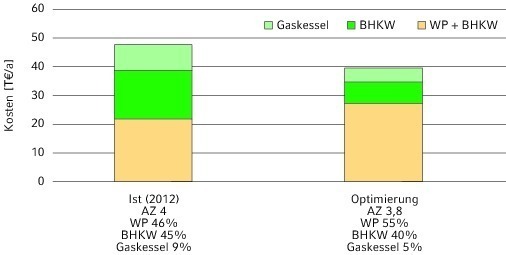

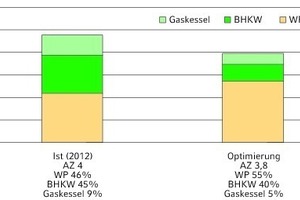

Summe der jährlichen Wärmeerzeugungskosten: links vor, rechts nach Betriebsoptimierung durch Veränderung der Sollwerte im Herbst 2012 Quellen: EGS-plan
Kostenvergleich 2
Summe der jährlichen Wärmeerzeugungskos­ten: links vor, rechts nach Betriebsoptimierung durch Veränderung der Sollwerte im Herbst 2012
Quellen: EGS-plan

Seit 2010 bezieht die Siedlung „Seelberg-Wohnen“ in Stuttgart-Bad Cannstadt Wärme aus Abwasser. Kanalwärme ist Abwärme. Diese mit Priorität zu nutzen, scheint plau­sibel, denn sie ist wie Solar- und Erdwärme ohnehin vorhanden – muss nicht erzeugt, sondern nur nutzbar gemacht werden. Die Heiztechnik im hier vorgestellten Projekt führt zu ca. 50 % Einsparung bei Primärenergie bzw. CO2-Emissionen. Zusätzlich konnten die Betriebskosten nach zwei Jahren Monitoring durch Korrektur der Steuerung noch um 15 % gesenkt werden.

Auf dem Gelände der ehemaligen Textilmaschinenfabrik Terrot in Stuttgart-Bad Cannstatt entstand durch Sanierung und Neubau das Quartier „Seelberg-Wohnen“ mit 17 500 m² Nutz- und Wohnfläche. Das Projekt, seit 2010 mit Wärmeübertragern im Kanal und elektrisch betriebener Wärmepumpe ausgestattet, wurde analysiert und optimiert. Die Ergebnisse sind in einer von der Deutschen Bundesstiftung Umwelt (DBU) geförderten Studie dokumentiert [1]. Bei diesem Projekt gewonnene Erkenntnisse sind übertragbar, stellen die Auto­ren fest. Das Außergewöhnlich am Energiekonzept ist, dass der Strom für die...
