Mit Ultraschalltechnik

Trinkwasser-Messventile

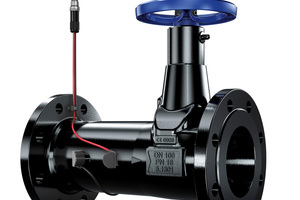

Die beiden Ventilbaureihen „BOA-Control EKB“ und „BOA-Control IMS EKB“ sind für den Einsatz in der Trinkwasserver­sorgung, in Klimaanlagen und in Kühlkreisläufen bestimmt. Sie vereinen die drei Funktionen Absperren, Regulieren und Messen in einer Armatur. Das spart Platz und reduziert die Kosten, da zusätzliche Armaturen und Messgeräte sowie deren Einbau entfallen.

Die Messung erfolgt durch Ultraschallwellen, die per Lauf­zeit-Differenzmessung die Durchflussmenge erfassen. Die gemessenen Werte können mit den entsprechenden Messcomputern sowohl mobil gespeichert als auch permanent übertragen werden.

Um die Messung mit Ultraschallsensorik zu ermöglichen, sind zwei Sensoren am Ventil notwendig. Im Gegensatz zu einer hydraulischen Differenzdruckmessung erfolgt die Verbindung zwischen Ventil und Messcomputer über elektrische Leitungen. Das vermeidet Leckagen und ermöglicht es, die Durchflussmenge auch während der Betätigung des Handrades unabhängig von Ventilhubstellungen und Mindestdifferenzdrücken zu ermitteln.

Das „BOA-Control EKB“ ist für die mobile Ultraschallmessung geeignet und die Sensoren werden nur im Bedarfsfall mittels Magnetkopplung mit dem Gehäuse verbunden. Bei der Variante „BOA-Control IMS EKB“ sind die Sensoren fest mit dem Gehäuse verbunden.

KSB SE & Co. KGaA

67227 Frankenthal

+49 6233 860

www.ksb.com
