Mit Ultraschallsensorik

Strangregulier- und Messventile

Die Ventilbaureihen „BOA-Control“ und „BOA-Control IMS“ vereinen drei Funktionen in einer Armatur: Absperren, Regulieren und Messen. Hauptein­satzgebiete sind der hydraulische Abgleich in Warmwasser-Heizungsanlagen, Klimaanlagen, in Kühlkreisläufen sowie in sonstigen Anwendungen zur Durchfluss- und Temperaturmessung. Durch ihre Bauweise ergeben sich Einsparungen durch den Wegfall von zusätzlichen Armaturen und deren Einbaukosten.

Die Messung erfolgt durch Ultraschallwellen, die per Laufzeitdifferenzmessung die Durchflussmenge erfassen. Die genaue Mediumstemperatur wird durch einen zusätzlich integrierten Temperaturfühler erfasst.

Die gemessenen Werte können mit den entsprechenden Messcomputern sowohl mobil gespeichert als auch permanent übertragen werden.

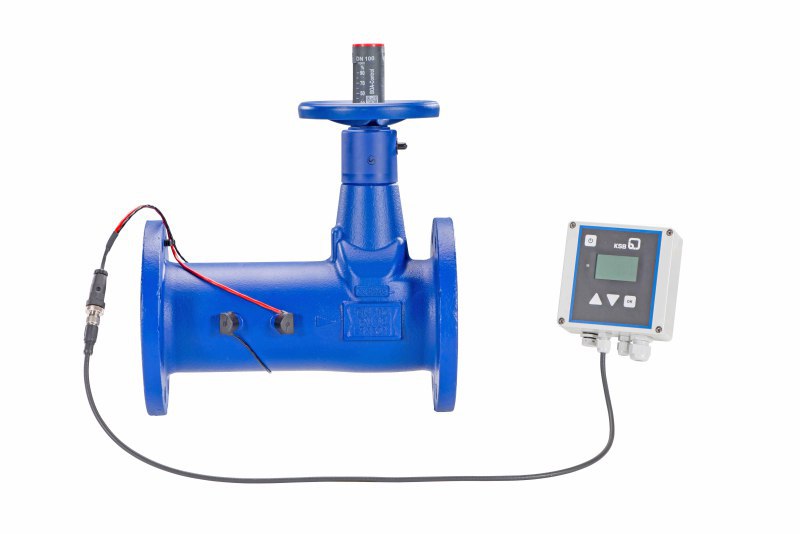

Um die Messung mit Ultraschallsensorik zu ermöglichen, sind zwei Sonden am BOA-Ventil notwendig. Im Gegensatz zu der im hydraulischen Abgleich üblichen Differenzdruckmessung erfolgt hier die Verbindung zwischen Ventil und Messcomputer nicht über zwei druckführende Schläuche, sondern über elektrische Leitungen. Das vermeidet Leckagen und reduziert das Verletzungsrisiko des Bedienpersonals beim Arbeiten mit Heißwasser.

KSB AG

67227 Frankenthal

+49 6233 860

www.ksb.com
