Technologien gegen Täuschungsalarme

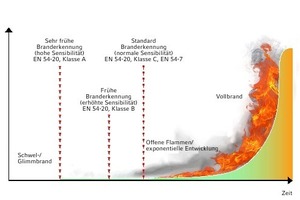

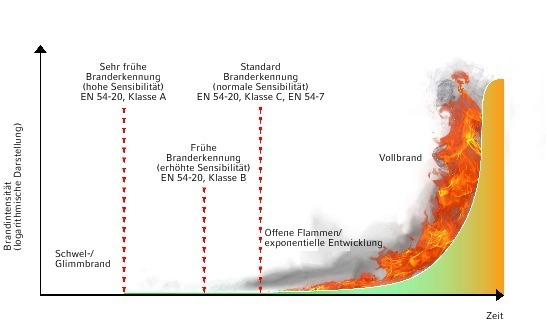

Mangels Alternative wurden früher in sehr staubigen Bereichen oft Wärmemelder eingesetzt, unge­achtet der Tatsache, dass diese Melder bei einem Entstehungsbrand viel wertvolle Zeit „abwarten“ müssen, bevor das Feuer eine detektierbare Größe eines Flammenbrandes erreicht hat. Normbrände und Testfeuer haben das Ihrige dazu beigetragen, dass sogar eine Vielzahl der Fachleute den möglichen Zeitvorteil einer sehr frühen Branderkennung stark unterschätzt hat.

Während bei der Detektion der schnellablaufenden Testfeuer lediglich Sekunden gewonnen werden können, geht es bei Schadensfeuern in etwa zwei Dritteln der Fälle darum, möglichst viele Minuten oder gar Stunden zu gewinnen. Dieser Zeit­vorteil ermöglicht zwangsläufig eine drastische Reduktion des Schadensausma­ßes, nicht selten vom Totalverlust zum Bagatellschaden. Anstelle der Bekämpfung lodernder Flam­men tritt in der statisti­schen Mehrheit der Brandursachen die Behebung eines elektrischen Fehlers, z. B. eines Kurz­schlusses. Anstelle gerau­mer Mengen Löschwassers tritt oft das banale Stromabstellen eines Berei­ches, womit dem Entste­hungsbrand die notwendige Energie zur Aufrechterhaltung und Weiterent­wicklung genommen wird. Die Schäden, die pro Jahr durch solche sehr früh eingeleiteten Gegen­maßnahmen verhindert werden konnten, treten in keiner Statistik auf.

Maßnahmen zur Vermeidung von Täuschungsalarmen

Noch vor 20 Jahren galt ein Rauchmelder in Fachkreisen nur dann als gut, wenn dieser so unsensibel eingestellt war, dass er die normativen Testfeuer gerade eben noch innerhalb der vorgegebenen Grenzen detektiert hat. Diese geringe Sensibilität war wohl die bekannteste Methode zur Verhinderung von Täuschungsalarmen, die nur noch durch den Einsatz von Wärmemeldern gesteigert werden konnte. Zahlreiche technische Maßnahmen haben – auch wenn diese im Einzelnen bereits früher auf dem Markt eingeführt wurden – seitdem dafür gesorgt, dass Rauchmelder trotz teilweise enormer Sensibilitätssteigerung erheblich weniger anfällig gegenüber Täuschungsalarmen geworden sind.

1) Technische Maßnahmen „TM“ nach VDE 0833-2

a) Zweimeldungsabhängigkeit (Typ A oder B)

Der Brandmeldezustand wird erst dann ausgelöst, wenn zwei einander zugeordnete, automatische Brandmelder ein Alarmsignal abgegeben haben. Diese Maßnahme wird vor allem für die Ansteue­rung automatischer Löschanlagen gefordert. Sie besitzt jedoch eine eingeschränkte Effektivität in Bezug auf Täuschungsgrößen, wenn gleiche Detektionsprinzipien der in Zweimeldungsabhängigkeit geschalteten Melder verwendet werden.

b) Brandmustererkennung

Rauchdetektoren können nicht sicher unterscheiden, ob es sich bei den detektierten Partikeln um Rauchpartikel oder um Störgrößen handelt. Hocheffektive Algorithmen zur Brandmustererkennung bewerten stattdessen, ob der Signalverlauf eines Ereignisses dem Muster einer Brandsituation und/oder einer Nichtbrandsituation entspricht.

c) Mehrkriterienauswertung

Durch Kombination verschiedener Branddetektionskriterien kann eine erhöhte Täuschungsalarmsicherheit erreicht werden. Die Effektivität dieser Maßnahme hängt sowohl von den verwendeten Sensoren als auch von ihrer Verschaltung ab. Bei Verschaltung unterschiedlich sensibler Detektionstechniken kann der Melder auf das Niveau des unsensibelsten Teils abfallen.

Mittlerweile sind neue Ansätze in der Erprobung, Aerosole mittels verschiedener Wellenlängen und Streuwinkel zu untersuchen und auf diese Weise nicht nur zwischen Täuschungs­alarmsituation und Brand zu unterscheiden, sondern sogar detektieren zu können, welche Täuschungsgröße vorliegt und welches Material brennt.

2) Sonstige Maßnahmen

a) Driftkompensation

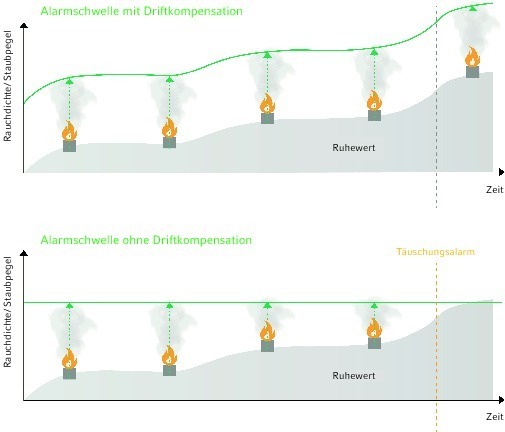

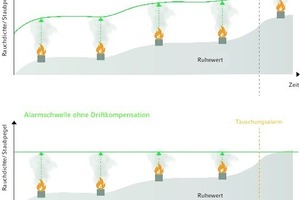

Die guten Fortschritte der allgemeinen Brandmeldetechnik im Hinblick auf Täuschungsalarmsicherheit lassen sich in hohem Maße auf die Implementierung von Driftkompensation zurückführen. Die Alarmschwelle wird dabei im Rahmen normativ vorgegebener Grenzen an die Veränderung des Ruhewertes (durch Verschmutzung bzw. Hintergrundrauschen im Einsatzbereich) angepasst. Ziel dieser Maßnahme ist es, für eine gleichbleibende Detektionsqualität zu sorgen, so dass jederzeit die gleiche Menge Rauches erforderlich ist, um einen Alarm zu generieren (absolute Branddetektion, siehe Bild 2 oben). Im Gegensatz ist die Detektionsqualität meist älterer Melder ohne Driftkompensation der Veränderung des Hintergrundrauschens zwangsläufig unterworfen.

b) Störabstand

Hochwertige Detektoren und aufwendige Algorithmen ermöglichen in Kombination die Produk­tion von Brandmeldern mit großem Störabstand, die in Relation zur Leistung des Nutzsignals eine geringe Rauschleistung aufweisen. Solche Brandmelder können dazu in der Lage sein, gleichzei­tig hochsensibel sowie auch hochtäuschungsalarmsicher zu funktionieren.

c) Physikalische Staubfilterung

In Applikationen mit hohem Staubanfall können die in der Mehrheit größeren Staubpartikel durch den Einsatz von Luftfiltern abgeschieden werden, während die kleineren Rauchpartikel den Filter ungehindert passieren. Diese Methode ist auf den Einsatz ansaugender Brandmelder beschränkt.

d) Sammeleffekt

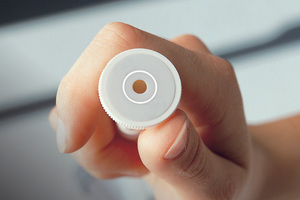

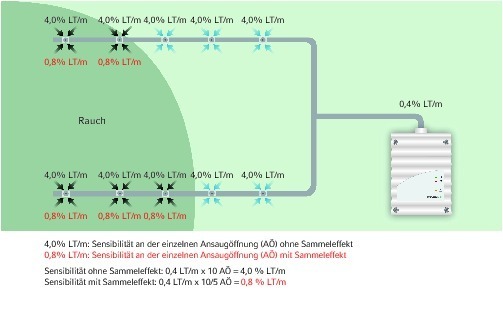

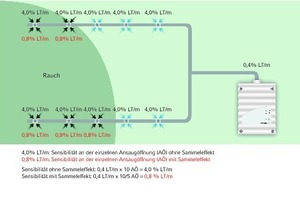

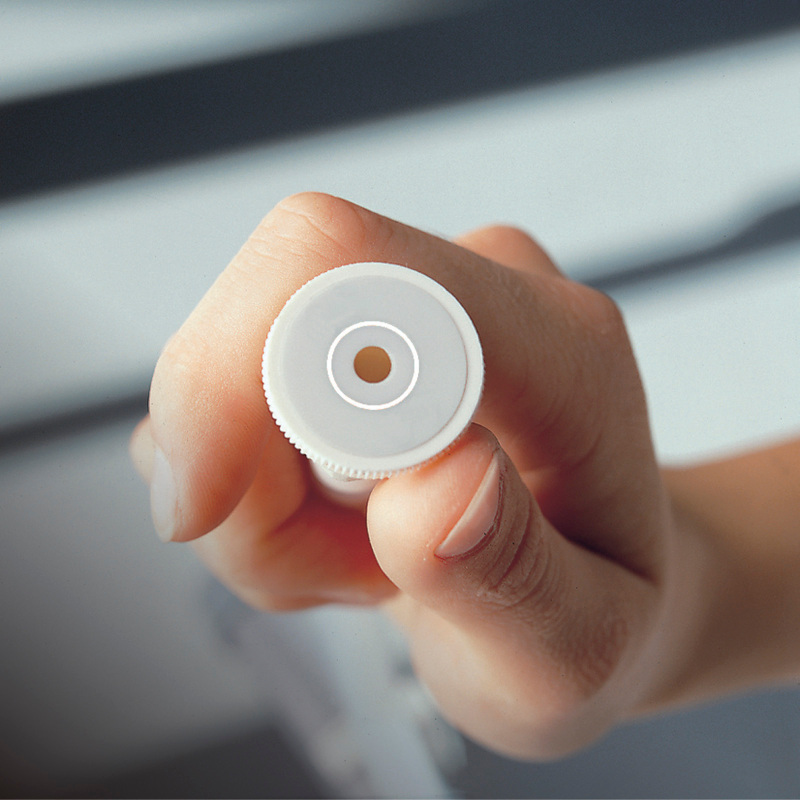

Ansaugrauchmelder machen sich die Tatsache zu Nutze, dass sich Rauchgase bereits in der frühen Brandentstehungsphase sehr stark im Raum verteilen. Jede einzelne Ansaugöffnung muss wenigstens die gleiche Anforde­rung an die Branddetektion er­fül­len wie ein konventioneller, punktförmiger Rauchmelder. Mit jeder weiteren Ansaugöffnung, durch die der Brandrauch angesaugt wird, erhöht sich die Rauchdichte im Detektor (siehe Bild 3). Viele Stäube weisen hingegen eine höhere Sinkgeschwindigkeit auf und erreichen nur die Ansaugöffnung(en), die sich in direkter Umgebung ihrer Freisetzung befinden.

Vorteil durch Ansaugrauchmelder

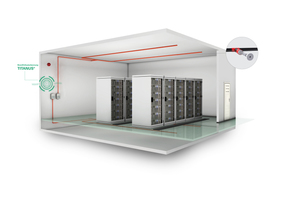

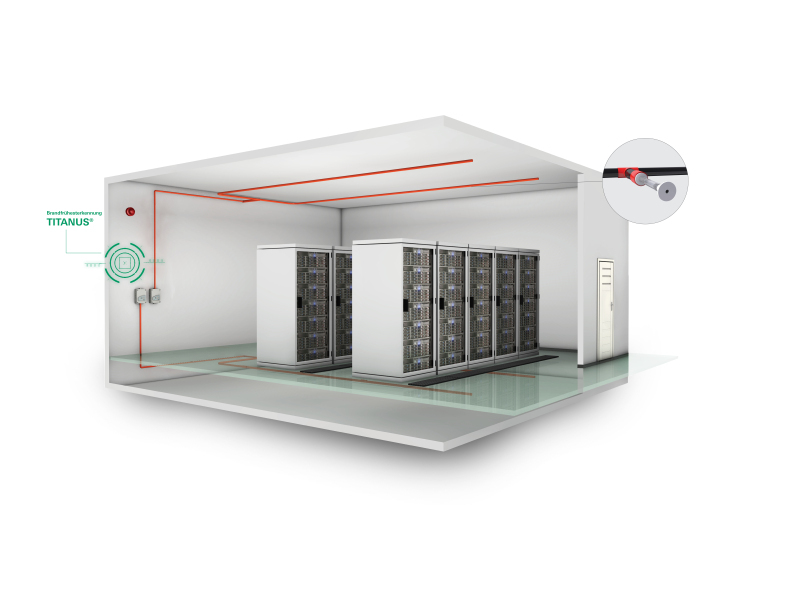

Die Implementierung einzelner oder mehrerer der oben genannten technischen Maßnahmen in punktförmigen Brandmeldern ist sehr kostenintensiv, da der hohe technologische Aufwand für jeden Detektionspunkt einzeln betrieben werden muss. Ansaugrauchmelder bieten hier eine kostengünstige Variante, da es sich dabei um zentrale Systeme handelt, mit denen Dutzende von Detektionspunkten abgedeckt werden können.

Neben den Vorteilen der zentralen Technologie und der Filterung der angesaugten Luft bieten Ansaugrauchmelder weitere Vorteile für den Einsatz in kritischen Umgebungsbedingungen, wie z. B.:

Da Ansaugrauchmelder nicht gleich Ansaugrauchmelder ist und die möglichen Einsatzbereiche von den verwendeten Technologien abhängen, soll Tabelle 1 abschließend einen Überblick über die technologieabhängigen Einsatzfelder geben.
