Modulare Summenstation

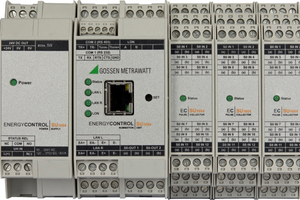

Durch ihren modularen Aufbau lässt sich die „Energy Control“-Summenstation „SU1604“ variabel erweitern. Den einzelnen Kanälen können sowohl galvanisch getrennte S0-Zählereingänge zur Verarbeitung von impulsförmigen S0-Eingangssignalen als auch LON-Geräte über die einfach zu verdrahtende, verpolungssichere und galvanisch getrennte LON-Schnittstelle zugeordnet werden. Ermittelte Arbeits- oder Verbrauchswerte werden synchron zum Messintervall des Energieversorgers über definierte Zeiträume und ein programmierbares Intervall summiert und mit den zugehörigen Maxima gespeichert.
Durch ihren modularen Aufbau lässt sich die „Energy Control“-Summenstation „SU1604“ variabel erweitern. Den einzelnen Kanälen können sowohl galvanisch getrennte S0-Zählereingänge zur Verarbeitung von impulsförmigen S0-Eingangssignalen als auch LON-Geräte über die einfach zu verdrahtende, verpolungssichere und galvanisch getrennte LON-Schnittstelle zugeordnet werden. Ermittelte Arbeits- oder Verbrauchswerte werden synchron zum Messintervall des Energieversorgers über definierte Zeiträume und ein programmierbares Intervall summiert und mit den zugehörigen Maxima gespeichert.
Zusätzlich zur Intervall-Mess-datenliste sind bis zu vier Recorder mit max. 64 Kanälen und unterschiedlichen Zeitbasen ab 1 s definierbar. Jeder Kanal lässt sich für beliebige Messdaten wie Analog-, Leistungs- und Verbrauchswerte im Intervall oder für Gesamtzählerstände parametrieren. Die Messdaten werden als 32-Bit-„float“-Werte oder 64-Bit-„double“-Werte auf insgesamt 100 MByte umlaufendem Speicherplatz gesichert. Auf Basis des autarken Datenbestands können die Energie- und Verbrauchswerte erfasst und visualisiert werden.
