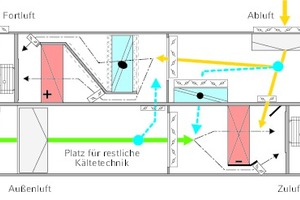

Aufbau des Klimakompaktgeräts Quelle: Jürgen Loose
Aufbau des Klimakompaktgeräts
Quelle: Jürgen Loose

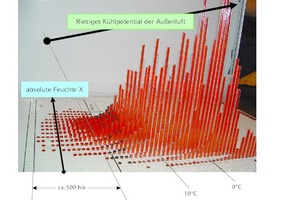

Das Modell des „Klimagebirges“ zeigt die Außenluftverhältnisse am Standort München Quelle: Jürgen Loose
Das Modell des „Klimagebirges“
zeigt die Außenluftverhältnisse am Standort München
Quelle: Jürgen Loose
Die „steckerfertigen“ Telekom-Kühlgeräte enthalten die komplette Kältetechnik und die MSR-Technik. Quelle: Jürgen Loose
Die „steckerfertigen“ Telekom-Kühlgeräte
enthalten die komplette Kältetechnik und die MSR-Technik.
Quelle: Jürgen Loose

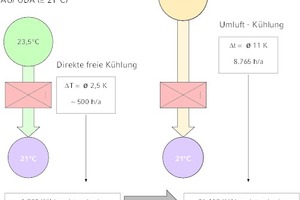

Die maschinelle Kühlung benötigt bei genereller Nutzung der direkten freien Kühlung übers Jahr gesehen wesentlich weniger Strom (elektrische Arbeit) als ein Kühlgerät mit einem reinen Umluftkühlsystem (sog. DX-Kühlung). Quelle: Jürgen Loose
Die maschinelle Kühlung
benötigt bei genereller Nutzung der direkten freien Kühlung übers Jahr gesehen wesentlich weniger Strom (elektrische Arbeit) als ein Kühlgerät mit einem reinen Umluftkühlsystem (sog. DX-Kühlung).
Quelle: Jürgen Loose

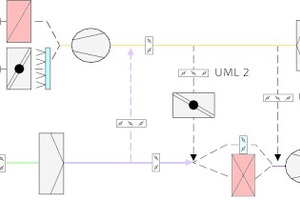

Weiterentwicklung des Telekom-Kühlgerätes Quelle: Jürgen Loose
Weiterentwicklung des Telekom-Kühlgerätes
Quelle: Jürgen Loose

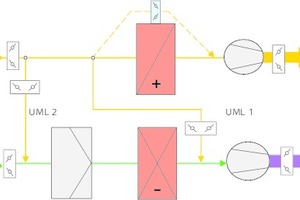

Grundidee der Teilstrombildung Quelle: Jürgen Loose
Grundidee der Teilstrombildung
Quelle: Jürgen Loose

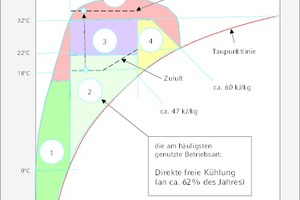

Farbliche Hervorhebung der fünf Standard-Betriebsarten im vereinfachten h-x-Diagramm Quelle: Jürgen Loose
Farbliche Hervorhebung
der fünf Standard-Betriebsarten im vereinfachten h-x-Diagramm
Quelle: Jürgen Loose

Thermisch hoch belastete Räume benötigen sehr viel Strom zur Kühlung/Klimatisierung. Der dreiteilige Beitrag zeigt ein Beispiel, wie man viel Strom (elektrische Arbeit pro Jahr) sparen kann. Dazu wird eine Lösung vorgestellt, die insbesondere für thermisch hoch belasteten IT-Räumen z.B. bei Rechenzentren, Telekommunikationsräumen, Serverräumen, usw. geeignet ist.

Das in Bild 1 dargestellte, spezielle Klimakompaktgerät enthält „steckerfertig“ zu ~95 % das gesamte Kühlverfahren mit der Mess-Steuer-und Regelungstechnik (MSR-Technik) und der hierbei nur selten benötigten Kältetechnik. Es braucht dazu lediglich noch Luftkanalverbindungen sowohl von und zur Außenatmosphäre (ODA, EHA) als auch zum und vom IT-Raum (SUP, ETA). Das Kühlverfahren nutzt bei fünf Standard-Betriebsarten viermal die Außenluft auf unterschiedliche Art und Weise. Bei der zudem noch möglichen sechsten Betriebsart wird Wasser für eine ergänzende adiabate Kühlung verwendet.

An ca. 91% des...
