Beheizte Treppen für U-Bahnstation

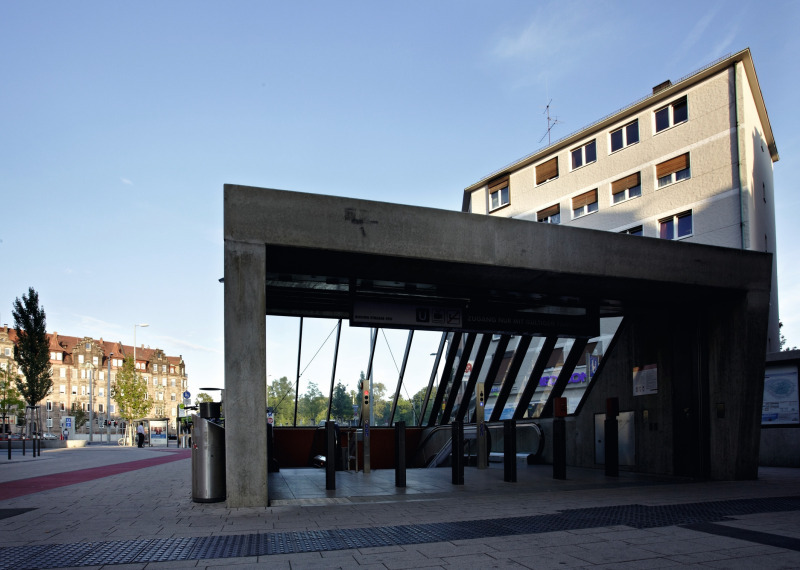

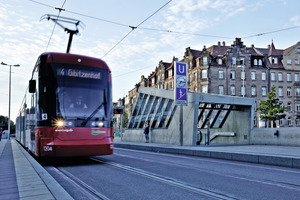

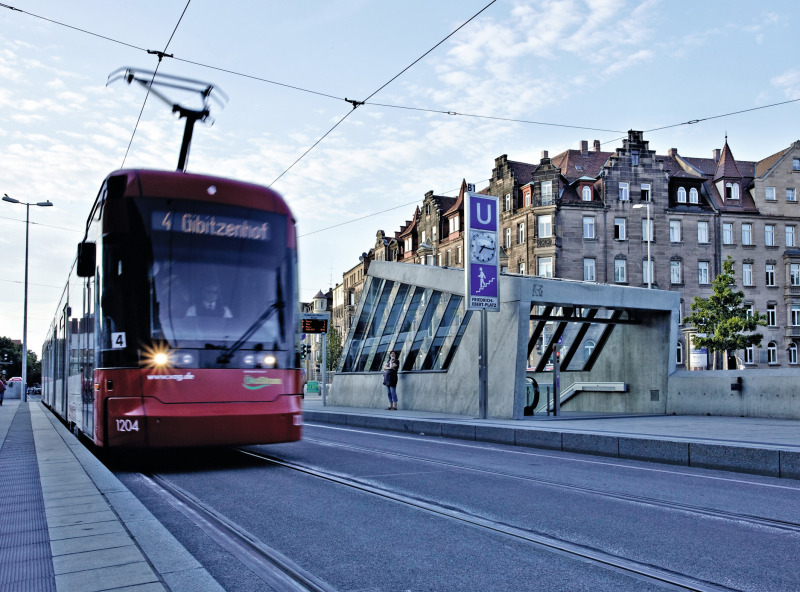

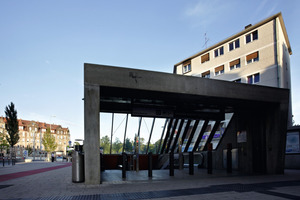

Auch in technischer Hinsicht ist der neue U-Bahnhof nachhaltig konzipiert und entspricht zeitgemäßen Nutzungsanforderungen. Die Bahnsteigebene der U-Bahn­station „Friedrich-Ebert-Platz“ befindet sich rund 9 m unter der Geländeoberfläche. Diese Tiefe ermöglichte das Verteilergeschoss mit den Zugängen zu den Bus- und Straßenbahnhaltestellen. Alle Treppenanlagen und Podeste im Bereich der Straßenebene hat die Stadt Nürnberg mit einem vollautomatisierten, elektrischen Freiflächenheizsystem von AEG Haustechnik ausgestattet. Den gesamten Winter hindurch sorgt es für Schnee- und Eisfreiheit und erfüllt die Anforderungen an die permanente Verkehrssicherheit.

Steuersystem für optimale Nutzung

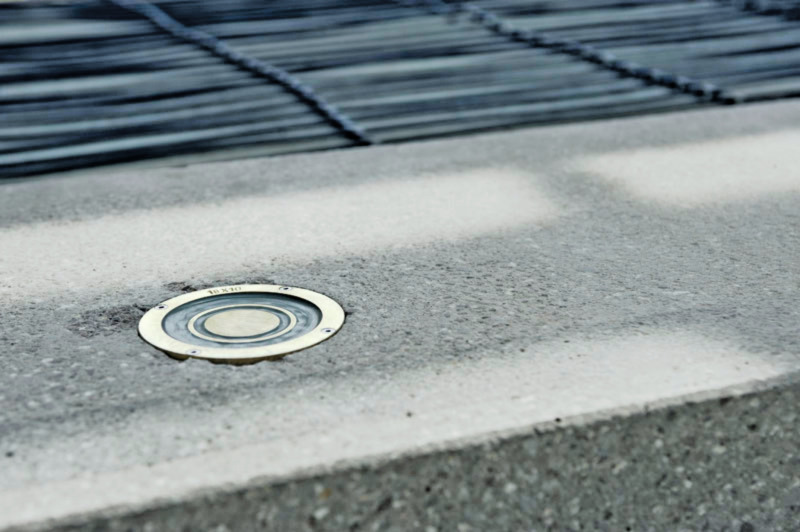

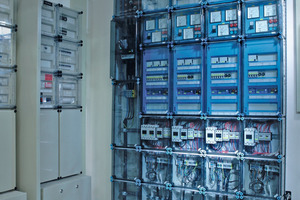

Das Prinzip eines solchen Freiflächenheizsystems ist so einfach wie clever: Pro Ausgang ist im äußersten, unüberdachten Bereich ein Temperatur- und Feuchtesensor ebenerdig positioniert, der Niederschläge wie Schnee, Eisregen oder Raureif registriert und die Messwerte für Bodentemperatur und Bodenfeuchte liefert. Die Informationen aus beiden „Quellen“ gelangen zum AEG-Eismelder, der zugleich das „Gehirn“ eines jeden AEG-Freiflächenheizsystems ist. Er schaltet und regelt die Funktionen automatisch, mit ihm lassen sich alle eingestellten Parameter überwachen. Für jede der sechs Treppenanlagen ist ein Eismelder zuständig, insgesamt befinden sich also sechs Eismelder im Schaltschrank des Technikraums.

Aus den permanenten Messdaten von Feuchte und Temperatur ermittelt der AEG-Eismelder den optimalen Einschaltzeitpunkt. Soll- und Ist-Werte werden dabei ständig abgeglichen. Bei etwa +3 °C schaltet sich die Freiflächenheizung in der Treppenanlage ein, da es um die 0 °C-Grenze zu ersten Eisbildungen kommen kann. Umgehend nach dem Abtauvorgang schaltet sich das System wieder ab. Die vollautomatisierte Steuerung macht die AEG-Freiflächenheizung so zu einem energie- und kostensparenden System. Einstellmöglichkeiten hat der Fachmann für Feuchteempfindlichkeit, Nachheizzeit sowie auch zwei Temperaturschwellen.

Langjährig im Einsatz – ein Beweis für Rentabilität

Es ist nicht der erste U-Bahnhof, den die Stadt Nürnberg mit solch einem „No-Frost-System“ realisiert. Seit rund zehn Jahren rüstet das U-Bahnamt alle neu gebauten Stationen mit einem elektrischen Heizsystem in Treppenläufen und Podesten aus – mittlerweile sind es bereits acht U-Bahnhöfe. Das Prinzip hat Erfolg: Die Unfallgefahr für Passanten – vor allem für ältere Personen – hat sich erheblich verringert.

Auch mit dem Winterdienst und seinen kostenintensiven Folgen sehen sich die Projektverantwortlichen immer wieder konfrontiert: In den älteren U-Bahn-Stationen Nürnbergs wird Splitt und Sand über die Schuhe in die Bahnhofsbereiche getragen – bis hinunter zu den Gleisanlagen. Der Personal- und Zeitaufwand für das Kehren der großen Flächen und für das Reinigen von Rinnen und Ablaufschächten im Bereich der Treppen ist hier beträchtlich.

Gerade deshalb sind bei der Beheizung von Freiflächen und Treppenanlagen in stark frequentierten Außenbereichen Produktlösungen gefragt, die durch Zuverlässigkeit und solide Ausführung über viele Jahre hinweg störungsfrei funktionieren. AEG Haustechnik bietet hier sehr flexible Systeme mit Heizmatten und Heizleitern an, um auf die unterschiedlichen Anforderungen bedarfsgerecht eingehen zu können. Mit dem hochwertigen Kabelaufbau und einer geringen Heizleiterbelastung von nur 30 W/m verfügen alle AEG-Heizleiter über eine Sicherheitsreserve, die dafür sorgt, dass das No-Frost-System selbst extremen Belastungen gewachsen ist.

Dauerhafte Schnee- und Frostfreihaltung

In den Treppenanlagen der U-Bahnstation „Friedrich-Ebert-Platz“ kam das AEG-Freiflächen­heizkabel „DIC“ zum Einsatz – ein Twin-Heizleiter mit hochwertigem Kabelaufbau und nur einer Anschlussleitung. Es eignet sich besonders gut für verwinkelte Flächen, auf denen der Einsatz von Heizmatten nicht möglich ist. Zudem ist es für den werkseitigen Einbau in Fertig­treppen bestens geeignet. Die R. Bayer Betonsteinwerk GmbH in Blaubeuren erstellte die Treppen für die U-Bahnstation in Fertigbauweise. Es entstanden zunächst Schalungen nach Plan. Die Bewehrungsmatten wurden mit Abstandhaltern eingelegt und anschließend die „DIC“-Heizkabel ohne zusätzliche Verbindung direkt in die Bewehrung eingearbeitet. Dann folgte das Betongießen und Aushärten.

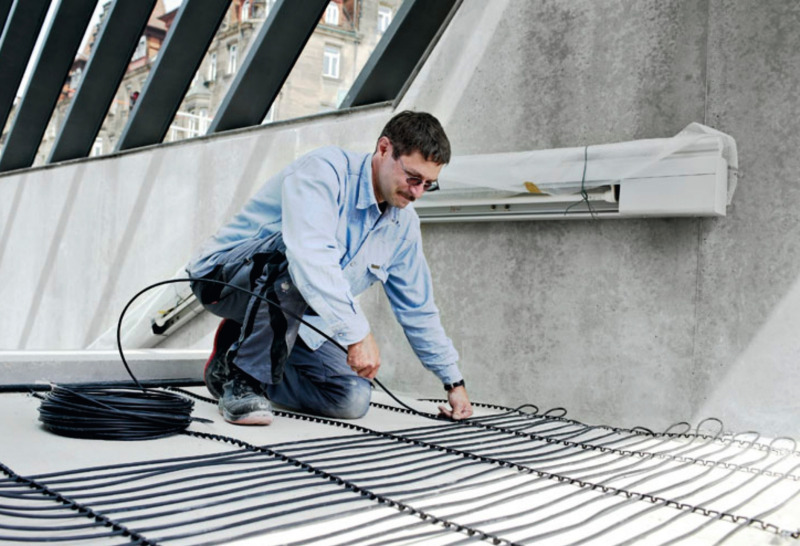

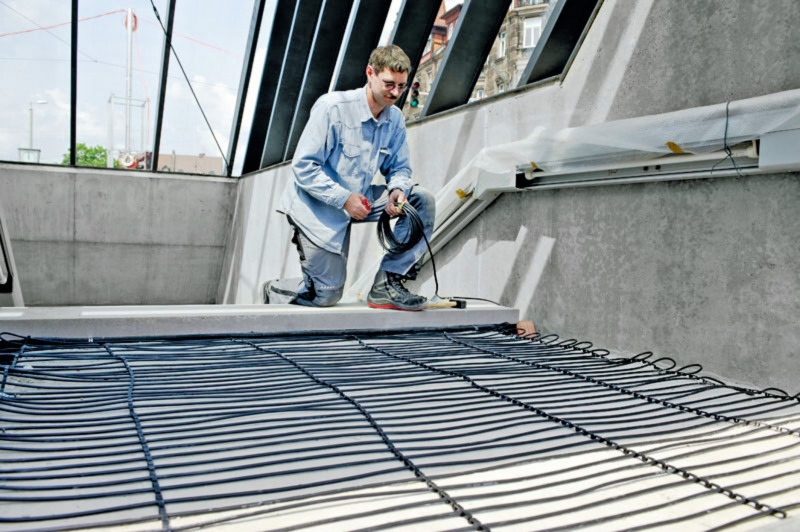

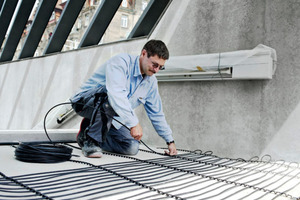

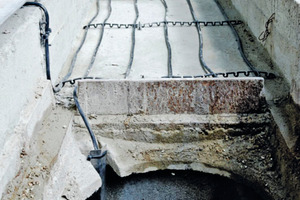

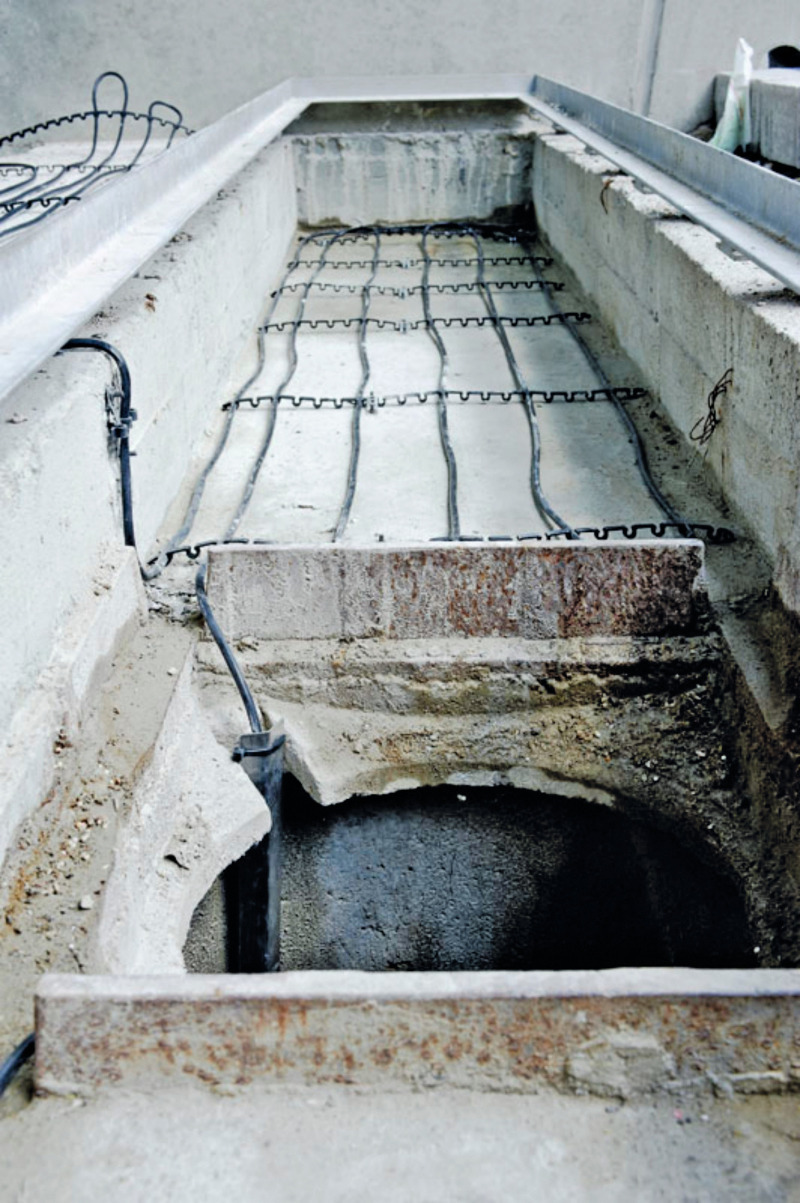

Nachdem die unterschiedlichen, jeweils 12- bis 18-stufigen Treppen gesetzt waren, mussten zur elektrischen Beheizung nur noch die Zuleitungen vorgesehen werden. Diese Aufgabe sowie die Vor-Ort-Verlegung des Heizkabels in den Podesten, Kehr- und Ablaufrinnen erfolgte durch den Elektrotechnikfachbetrieb Wagner aus Laichingen. Er nutzte für den zügigen und komfortablen Einbau in gleichmäßigen Abständen die praktischen Verlegehilfen aus dem Zubehör-Programm von AEG Haustechnik. Dabei handelt es sich um witterungsbeständige Kunststoffstege, die sich den Gegebenheiten vor Ort leicht anpassen lassen. Das Heizkabel wird dann schleifenförmig eingeklickt. Zwar hätte ein vorkonfektioniertes AEG-Heizmattensystem mit 300 W/m² für Außenbereiche mehr Zeitgewinn bei der Ausführung ermöglicht, die Stadt Nürnberg setzte jedoch auf größtmögliche Sicherheit mit der gewünschten Heizleistung von 600 W/m². Durch die engere Verlegung der Heizkabel konnte die geforderte Heizleistung erzielt werden. Die elektrische Gesamtleistung der AEG Treppenheizungen in allen U-Bahn-Aufgängen beträgt 88 kW.

Fazit

„Es war unser erstes Projekt mit einer Freiflächenheizung von AEG Haustechnik und wir sind von der Flexibilität und Montagefreundlichkeit des Systems begeistert“, berichtet Elektrotechniker Harald Wagner. „Die gesamte Installation verlief zügig, einfach und stets nach Plan. Bei Fragen hat uns der technische Innendienst bei AEG Haustechnik sofort hilfreich unterstützt.“ Auch die Inbetriebnahme durch den Elektrofachbetrieb erfolgte problemlos. Das AEG-Freiflächenheizsystem arbeitet zuverlässig und erfüllt die ökologischen und ökonomischen Ansprüche der Stadt Nürnberg und des Betreibers VGN Verkehrsverbund Großraum Nürnberg zur vollsten Zufriedenheit.
