THERM CONNECT magna HP

Eigenständiges und funktional abgeschlossenes Gesamtsystem
Mit diesem hocheffizienten, mehrfachfunktionalen HKV-System ist ein von externer zusätzlichen Heiz- und Kühlenergie autarker Betrieb, bei maximaler Effizienz, sichergestellt.

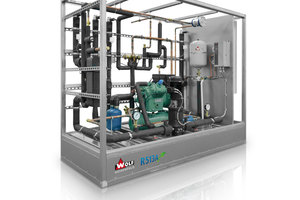

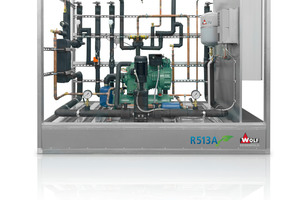

Die THERM CONNECT magna HP mit integrierter reversibler Wärmepumpe stellt ein in sich eigenständiges und funktional abgeschlossenes Gesamtsystem dar. Durch das genau definierte, geregelte und bedarfsoptimierte Erzeugen und Verschieben von Wärme- und Kälteleistung, wird die geforderte Konditionierung der Zuluft – ohne zusätzliche bauseitige Heiz- und Kühlenergie – sichergestellt. Somit entfallen Investitions- und Betriebskosten (für die Bereitstellung von externen Kälte- und Wärmeerzeuger), die dazu notwendige Anbindung, Hydraulik, Stellglieder und Regelung. Durch die auf den Gesamtheiz- und Kühlbedarf abgestimmte und im HKV-System integrierte reversible Wärmepumpe sind Temperaturübertragungsgrade von > 90 % möglich!

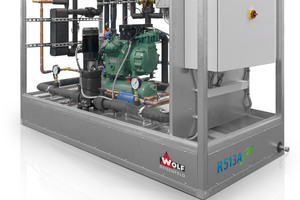

Die Anlagen werden in den bekannten, stabilen Gehäusen der THERM CONNECT Einheiten gefertigt. Diese sind mit einer integrierten Glykol-Auffangwanne ausgestattet, um im Havariefall die gesamte Menge an Wasser-Glykol der Station aufzufangen.

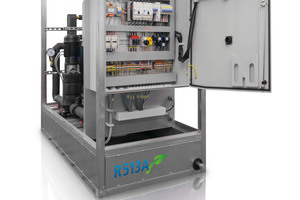

DDC-Regelung

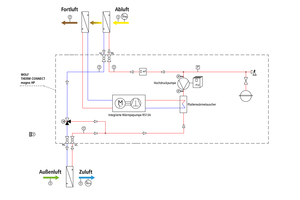

Die energieoptimierte Regelung der THERM CONNECT-Station sowie der Wärmepumpe erfolgt durch eine frei programmierbare DDC-Regelung mit anlagenspezifisch erstelltem Programm aus dem Hause WOLF Geisenfeld. Dabei wird die hydraulische Wärmerückgewinnung bedarfsgerecht nach den Luftmengen in der Zu- und Abluft geregelt und der Massenstrom über die frequenzgeregelte Pumpe optimal angepasst.

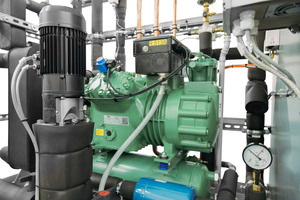

Integrierte Wärmepumpe
Mit Hilfe der integrierten Wärmepumpe wird das Temperaturpotential der zurückgewonnenen Wärme im Bedarfsfall weiter erhöht, wodurch die Zulufttemperatur bis auf den geforderten Sollwert angehoben wird. Analog erfolgt durch die Reversierung des Wärmepumpenprozesses die Einspeisung von Kälte in den KVS-Kreislauf. Somit können im RLT-Gerät nachgeschaltete Heiz- und Kühlregister eingespart werden, wodurch das RLT-Gerät kompakter gebaut werden kann und zusätzliche luftseitige Widerstände entfallen. Zudem müssen keine separaten Warmwasser- und Kaltwasserleitungen an die Anlagen geführt werden. Dies spart Schnittstellen bei Planung und Bau der gesamten Anlagentechnik und führt insgesamt zu geringeren Investitions- und Betriebskosten des Gesamtsystems. Für das Gesamtsystem aus THERM CONNECT magna und Wärmepumpe ist lediglich eine entsprechende elektrische Einspeisung aus der Verteilung an den THERM CONNECT Schaltschrank ist erforderlich.

Optionale Erweiterungen

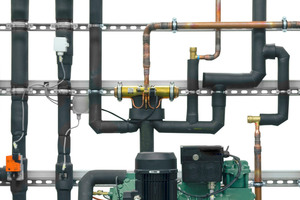

Optional sind auch die weiteren bekannten Erweiterungen der THERM CONNECT magna Station möglich. So lässt sich das System um eine adiabate Abluftbefeuchtung, eine redundante Doppelpumpe und/oder der Auskopplung von Wärme zum Beispiel zur Nacherwärmung bei Entfeuchtung erweitern. Eine diffusionsdichte und geschlossenzellige Isolierung der Rohrleitungen und Bauteile innerhalb der THERM CONNECT Station, sowie anlagenspezifische Erweiterungen sind ebenfalls möglich.




Das System erfüllt alle baulichen und energetischen Anforderungen nach DIN EN 308, DIN EN 13053 sowie VDI 3803-5 und ist ideal geeignet für die komplette Trennung des Zuluft- und Abluftvolumenstromes. Die Ausführung entspricht den Vorgaben und Hygieneanforderungen nach VDI 6022 und DIN 1946-4.
